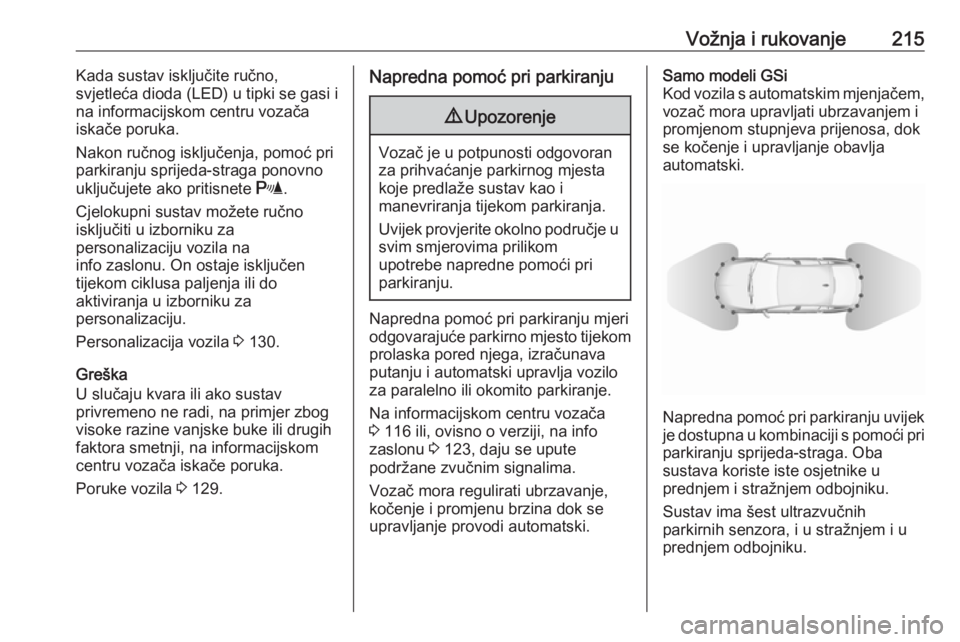

Vožnja i rukovanje215Kada sustav isključite ručno,
svjetleća dioda (LED) u tipki se gasi i
na informacijskom centru vozača
iskače poruka.
Nakon ručnog isključenja, pomoć pri
parkiranju sprijeda-straga ponovno
uključujete ako pritisnete r.
Cjelokupni sustav možete ručno
isključiti u izborniku za
personalizaciju vozila na
info zaslonu. On ostaje isključen
tijekom ciklusa paljenja ili do
aktiviranja u izborniku za
personalizaciju.
Personalizacija vozila 3 130.
Greška
U slučaju kvara ili ako sustav
privremeno ne radi, na primjer zbog visoke razine vanjske buke ili drugih
faktora smetnji, na informacijskom
centru vozača iskače poruka.
Poruke vozila 3 129.Napredna pomoć pri parkiranju9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Napredna pomoć pri parkiranju mjeri
odgovarajuće parkirno mjesto tijekom
prolaska pored njega, izračunava
putanju i automatski upravlja vozilo
za paralelno ili okomito parkiranje.
Na informacijskom centru vozača
3 116 ili, ovisno o verziji, na info
zaslonu 3 123, daju se upute
podržane zvučnim signalima.
Vozač mora regulirati ubrzavanje,
kočenje i promjenu brzina dok se
upravljanje provodi automatski.
Samo modeli GSi
Kod vozila s automatskim mjenjačem, vozač mora upravljati ubrzavanjem i
promjenom stupnjeva prijenosa, dok
se kočenje i upravljanje obavlja
automatski.
Napredna pomoć pri parkiranju uvijek
je dostupna u kombinaciji s pomoći pri parkiranju sprijeda-straga. Oba
sustava koriste iste osjetnike u
prednjem i stražnjem odbojniku.
Sustav ima šest ultrazvučnih
parkirnih senzora, i u stražnjem i u
prednjem odbojniku.

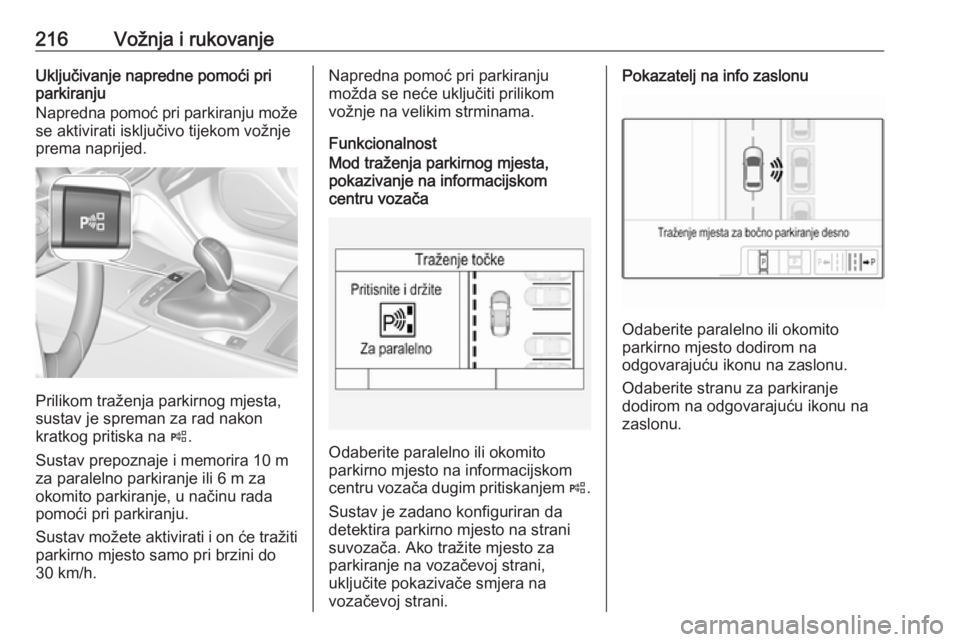

216Vožnja i rukovanjeUključivanje napredne pomoći pri
parkiranju
Napredna pomoć pri parkiranju može se aktivirati isključivo tijekom vožnje
prema naprijed.
Prilikom traženja parkirnog mjesta,
sustav je spreman za rad nakon
kratkog pritiska na (.
Sustav prepoznaje i memorira 10 m za paralelno parkiranje ili 6 m za
okomito parkiranje, u načinu rada
pomoći pri parkiranju.
Sustav možete aktivirati i on će tražiti parkirno mjesto samo pri brzini do
30 km/h.
Napredna pomoć pri parkiranju
možda se neće uključiti prilikom
vožnje na velikim strminama.
FunkcionalnostMod traženja parkirnog mjesta,
pokazivanje na informacijskom
centru vozača
Odaberite paralelno ili okomito
parkirno mjesto na informacijskom
centru vozača dugim pritiskanjem (.
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Ako tražite mjesto za
parkiranje na vozačevoj strani,
uključite pokazivače smjera na
vozačevoj strani.
Pokazatelj na info zaslonu
Odaberite paralelno ili okomito
parkirno mjesto dodirom na
odgovarajuću ikonu na zaslonu.
Odaberite stranu za parkiranje
dodirom na odgovarajuću ikonu na
zaslonu.

Vožnja i rukovanje217
Kada se mjesto pronađe, vizualna
povratna informacija se pojavljuju na info zaslonu i daje se zvučni signal.
Ako vozač ne zaustavi vozilo nakon
što je parkirno mjesto predloženo,
sustav započinje tražiti drugo
pogodno parkirno mjesto.
Mod navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar deset metara za bočna
parkirna mjesta ili šest metara za
okomita parkirna mjesta, nakon
pokazivanja poruke za zaustavljanje automobila. Sustav izračunava
optimalnu putanju za ulazak na
parkirno mjesto.Kratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Zatim se vozilo
s ručnim mjenjačem automatski
usmjerava u parkirno mjesto, uz
davanje detaljnih uputa vozaču za
kočenje, ubrzavanje i promjenu
stupnjeva prijenosa. S automatskim
mjenjačem, vozilo se automatski
usmjerava u parkirno mjesto, uz
davanje detaljnih uputa vozaču za
ubrzavanje i promjenu stupnjeva
prijenosa prema naprijed i natrag.
Vozač ruke mora držati dalje od kola upravljača. Tijekom moda navođenja
za parkiranje, ograničena je brzina
manevriranja.
Uvijek obratite pažnju na signale
prednje-stražnje pomoći pri
parkiranju. Neprekidan signal
označava da je udaljenost do
prepreke manja od pribl. 30 cm.
Ako, iz bilo kojeg razloga, vozač mora ponovno preuzeti kontrolu nad
upravljanje, kolo upravljača mora
uhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Označavanje na zaslonu
Upute na zaslonu prikazuju:
● Opće savjete i poruke upozorenja.
● Nagovještaj kada je vožnja brža od 30 km/h tijekom moda
traženja parkirnog mjesta.
● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Zahtjev za promjenom stupnja prijenosa unatrag ili u prvi
stupanj, ili R ili D s automatskim
mjenjačem.
● Zahtjev za zaustavljanje ili polaganu vožnju.
● Za neke se informacije prikazuje traka napretka na informacijskom
centru vozača.
● Uspješan završetak manevra parkiranja označava iskočni
simbol i zvučni signal.
● Otkazivanje manevra parkiranja.

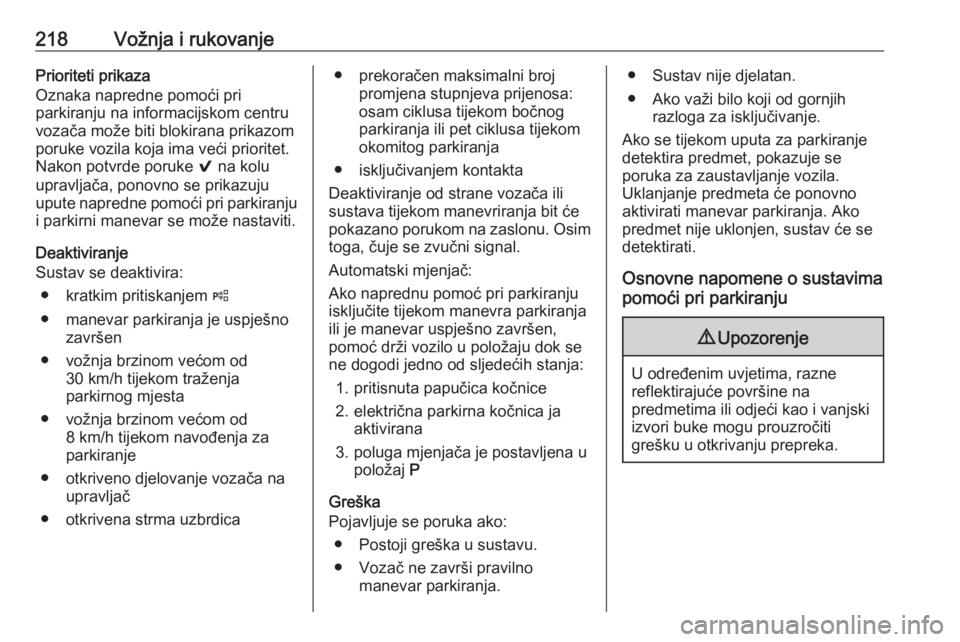

218Vožnja i rukovanjePrioriteti prikaza
Oznaka napredne pomoći pri parkiranju na informacijskom centru
vozača može biti blokirana prikazom poruke vozila koja ima veći prioritet.Nakon potvrde poruke 9 na kolu
upravljača, ponovno se prikazuju
upute napredne pomoći pri parkiranju
i parkirni manevar se može nastaviti.
Deaktiviranje
Sustav se deaktivira:
● kratkim pritiskanjem (
● manevar parkiranja je uspješno završen
● vožnja brzinom većom od 30 km/h tijekom traženja
parkirnog mjesta
● vožnja brzinom većom od 8 km/h tijekom navođenja za
parkiranje
● otkriveno djelovanje vozača na upravljač
● otkrivena strma uzbrdica● prekoračen maksimalni broj promjena stupnjeva prijenosa:
osam ciklusa tijekom bočnog parkiranja ili pet ciklusa tijekom
okomitog parkiranja
● isključivanjem kontakta
Deaktiviranje od strane vozača ili sustava tijekom manevriranja bit će
pokazano porukom na zaslonu. Osim toga, čuje se zvučni signal.
Automatski mjenjač:
Ako naprednu pomoć pri parkiranju
isključite tijekom manevra parkiranja
ili je manevar uspješno završen,
pomoć drži vozilo u položaju dok se
ne dogodi jedno od sljedećih stanja:
1. pritisnuta papučica kočnice
2. električna parkirna kočnica ja aktivirana
3. poluga mjenjača je postavljena u položaj P
Greška
Pojavljuje se poruka ako:
● Postoji greška u sustavu.
● Vozač ne završi pravilno manevar parkiranja.● Sustav nije djelatan.
● Ako važi bilo koji od gornjih razloga za isključivanje.
Ako se tijekom uputa za parkiranje
detektira predmet, pokazuje se
poruka za zaustavljanje vozila.
Uklanjanje predmeta će ponovno
aktivirati manevar parkiranja. Ako
predmet nije uklonjen, sustav će se
detektirati.
Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.

Vožnja i rukovanje219Oprez
Performanse sustava mogu sesmanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva niske ivičnjake i
nepravilnosti na površinama, napr. u
građevinskim područjima. Vozač
preuzima odgovornost.Napomena
Nova vozila zahtijevaju kalibriranje
tijekom prvog korištenja. Za
optimalno navođenje pri parkiranju
potrebna je udaljenost vožnje od
otprilike 10 km, kao i broj zavoja.
Sustav je kalibriran za tvornički
ugrađene kotače. Karakteristike
parkiranja se mijenjaju s drugim
veličinama kotača i guma.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav prikazuje vizualno
upozorenje u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:

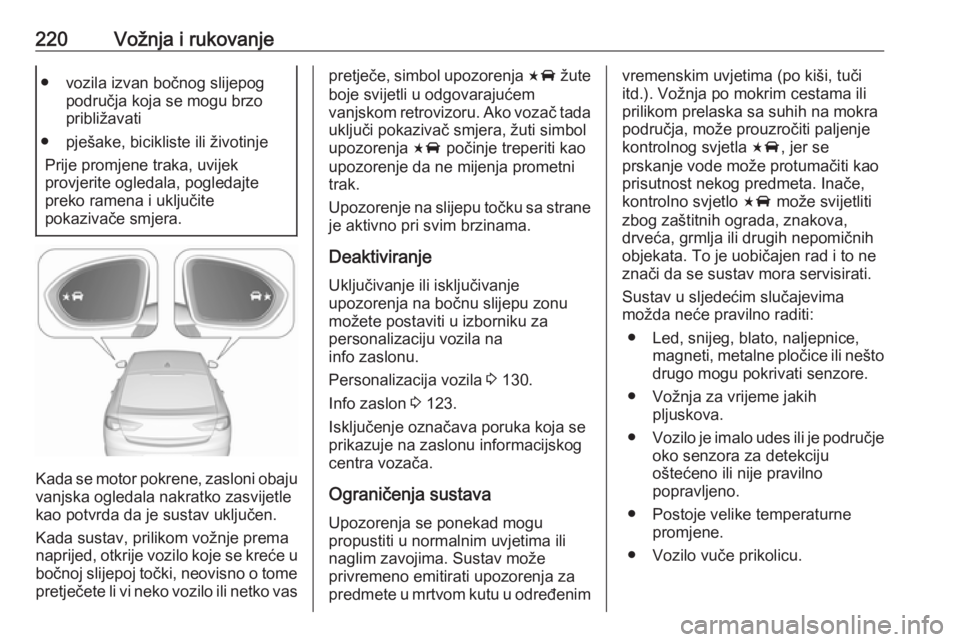

220Vožnja i rukovanje● vozila izvan bočnog slijepogpodručja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka, uvijek
provjerite ogledala, pogledajte
preko ramena i uključite
pokazivače smjera.
Kada se motor pokrene, zasloni obaju vanjska ogledala nakratko zasvijetlekao potvrda da je sustav uključen.
Kada sustav, prilikom vožnje prema
naprijed, otkrije vozilo koje se kreće u
bočnoj slijepoj točki, neovisno o tome
pretječete li vi neko vozilo ili netko vas
pretječe, simbol upozorenja F žute
boje svijetli u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje na slijepu točku sa strane
je aktivno pri svim brzinama.
DeaktiviranjeUključivanje ili isključivanje
upozorenja na bočnu slijepu zonu
možete postaviti u izborniku za
personalizaciju vozila na
info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 123.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Ograničenja sustava
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. Sustav može
privremeno emitirati upozorenja za
predmete u mrtvom kutu u određenimvremenskim uvjetima (po kiši, tuči
itd.). Vožnja po mokrim cestama ili
prilikom prelaska sa suhih na mokra
područja, može prouzročiti paljenje
kontrolnog svjetla F, jer se
prskanje vode može protumačiti kao
prisutnost nekog predmeta. Inače,
kontrolno svjetlo F može svijetliti
zbog zaštitnih ograda, znakova,
drveća, grmlja ili drugih nepomičnih
objekata. To je uobičajen rad i to ne
znači da se sustav mora servisirati.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● Led, snijeg, blato, naljepnice, magneti, metalne pločice ili neštodrugo mogu pokrivati senzore.
● Vožnja za vrijeme jakih pljuskova.
● Vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno.
● Postoje velike temperaturne promjene.
● Vozilo vuče prikolicu.

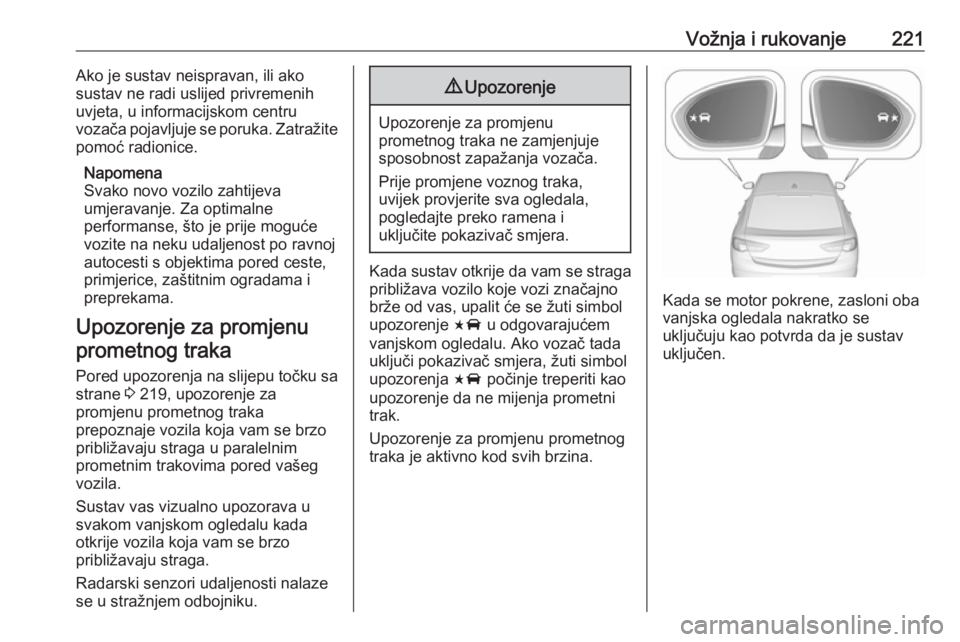

Vožnja i rukovanje221Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Napomena
Svako novo vozilo zahtijeva
umjeravanje. Za optimalne
performanse, što je prije moguće
vozite na neku udaljenost po ravnoj
autocesti s objektima pored ceste,
primjerice, zaštitnim ogradama i
preprekama.
Upozorenje za promjenu prometnog traka
Pored upozorenja na slijepu točku sa
strane 3 219, upozorenje za
promjenu prometnog traka
prepoznaje vozila koja vam se brzo
približavaju straga u paralelnim
prometnim trakovima pored vašeg vozila.
Sustav vas vizualno upozorava u
svakom vanjskom ogledalu kada
otkrije vozila koja vam se brzo
približavaju straga.
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.9 Upozorenje
Upozorenje za promjenu
prometnog traka ne zamjenjuje
sposobnost zapažanja vozača.
Prije promjene voznog traka,
uvijek provjerite sva ogledala,
pogledajte preko ramena i
uključite pokazivač smjera.
Kada sustav otkrije da vam se straga
približava vozilo koje vozi značajno
brže od vas, upalit će se žuti simbol
upozorenje F u odgovarajućem
vanjskom ogledalu. Ako vozač tada
uključi pokazivač smjera, žuti simbol upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje za promjenu prometnog
traka je aktivno kod svih brzina.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav uključen.

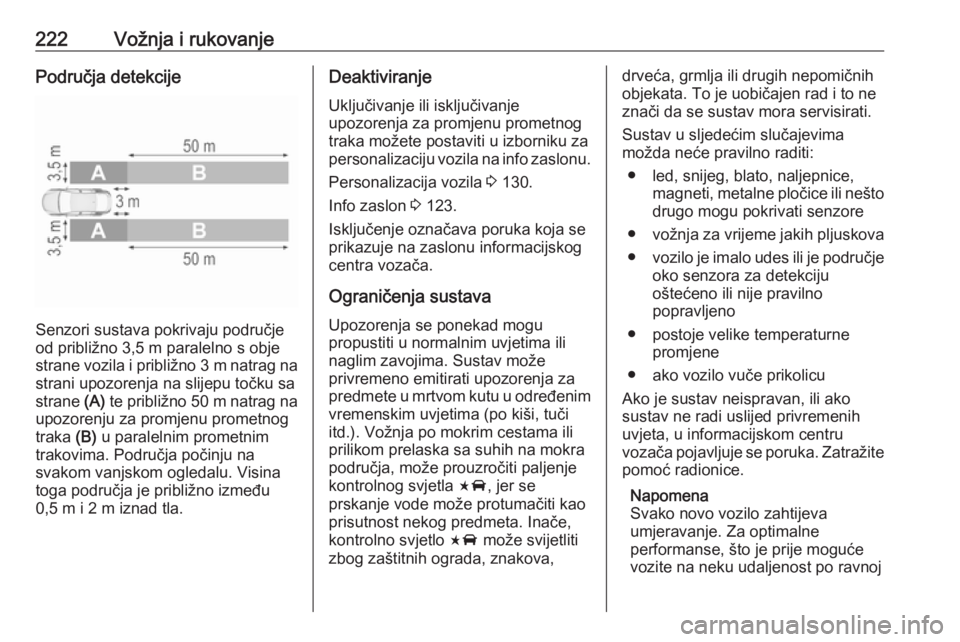

222Vožnja i rukovanjePodručja detekcije
Senzori sustava pokrivaju područje
od približno 3,5 m paralelno s obje
strane vozila i približno 3 m natrag na
strani upozorenja na slijepu točku sa
strane (A) te približno 50 m natrag na
upozorenju za promjenu prometnog
traka (B) u paralelnim prometnim
trakovima. Područja počinju na
svakom vanjskom ogledalu. Visina
toga područja je približno između
0,5 m i 2 m iznad tla.
Deaktiviranje
Uključivanje ili isključivanje
upozorenja za promjenu prometnog
traka možete postaviti u izborniku za
personalizaciju vozila na info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 123.
Isključenje označava poruka koja se prikazuje na zaslonu informacijskog
centra vozača.
Ograničenja sustava
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. Sustav može
privremeno emitirati upozorenja za
predmete u mrtvom kutu u određenim
vremenskim uvjetima (po kiši, tuči
itd.). Vožnja po mokrim cestama ili
prilikom prelaska sa suhih na mokra
područja, može prouzročiti paljenje
kontrolnog svjetla F, jer se
prskanje vode može protumačiti kao
prisutnost nekog predmeta. Inače,
kontrolno svjetlo F može svijetliti
zbog zaštitnih ograda, znakova,drveća, grmlja ili drugih nepomičnih
objekata. To je uobičajen rad i to ne
znači da se sustav mora servisirati.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● led, snijeg, blato, naljepnice, magneti, metalne pločice ili neštodrugo mogu pokrivati senzore
● vožnja za vrijeme jakih pljuskova
● vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno
● postoje velike temperaturne promjene
● ako vozilo vuče prikolicu
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Napomena
Svako novo vozilo zahtijeva
umjeravanje. Za optimalne
performanse, što je prije moguće
vozite na neku udaljenost po ravnoj
