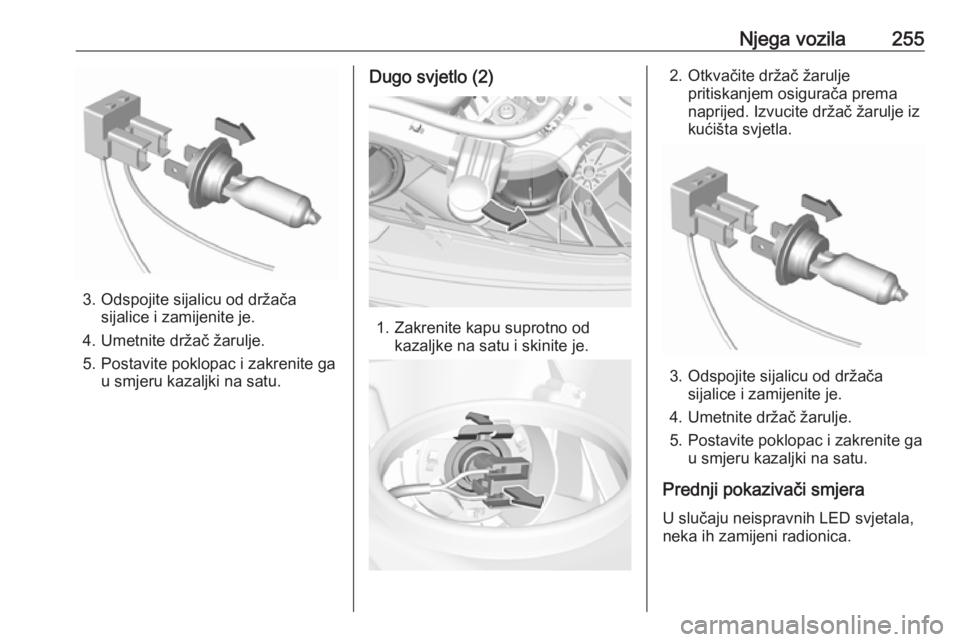

Njega vozila255
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Otkvačite držač žarulje pritiskanjem osigurača prema
naprijed. Izvucite držač žarulje iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednji pokazivači smjera U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.

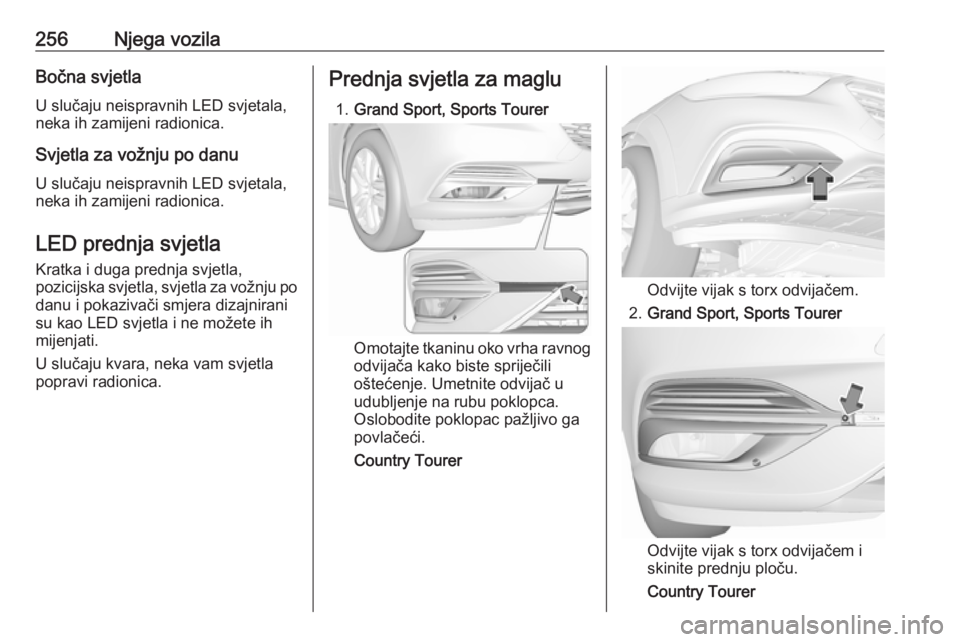

256Njega vozilaBočna svjetlaU slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po danu i pokazivači smjera dizajnirani
su kao LED svjetla i ne možete ih
mijenjati.
U slučaju kvara, neka vam svjetla
popravi radionica.Prednja svjetla za maglu
1. Grand Sport, Sports Tourer
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u
udubljenje na rubu poklopca.
Oslobodite poklopac pažljivo ga
povlačeći.
Country Tourer
Odvijte vijak s torx odvijačem.
2. Grand Sport, Sports Tourer
Odvijte vijak s torx odvijačem i
skinite prednju ploču.
Country Tourer

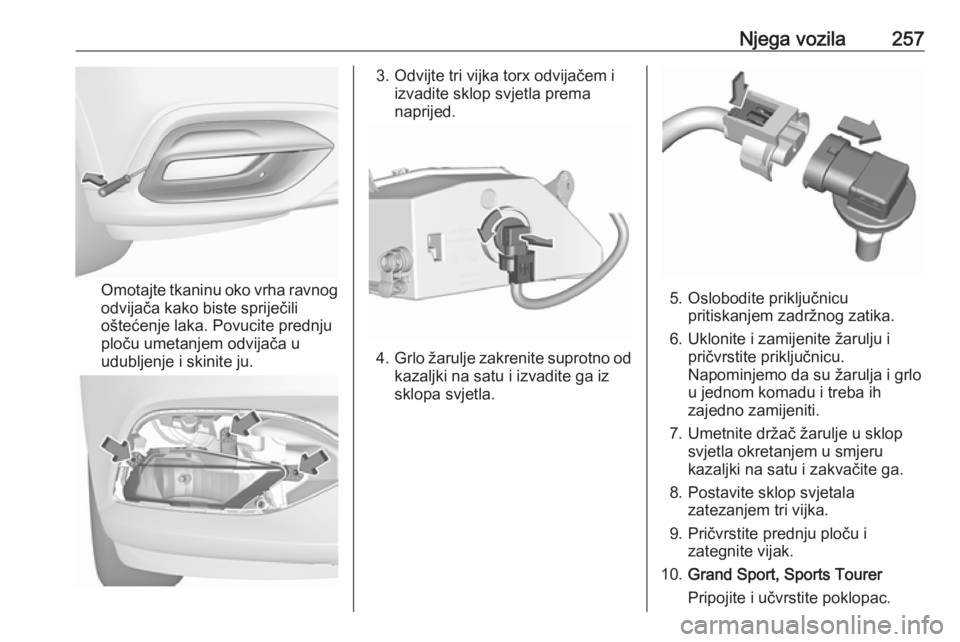

Njega vozila257
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje laka. Povucite prednju
ploču umetanjem odvijača u
udubljenje i skinite ju.
3. Odvijte tri vijka torx odvijačem i izvadite sklop svjetla prema
naprijed.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
5. Oslobodite priključnicu pritiskanjem zadržnog zatika.
6. Uklonite i zamijenite žarulju i pričvrstite priključnicu.
Napominjemo da su žarulja i grlo
u jednom komadu i treba ih
zajedno zamijeniti.
7. Umetnite držač žarulje u sklop svjetla okretanjem u smjeru
kazaljki na satu i zakvačite ga.
8. Postavite sklop svjetala zatezanjem tri vijka.
9. Pričvrstite prednju ploču i zategnite vijak.
10. Grand Sport, Sports Tourer
Pripojite i učvrstite poklopac.

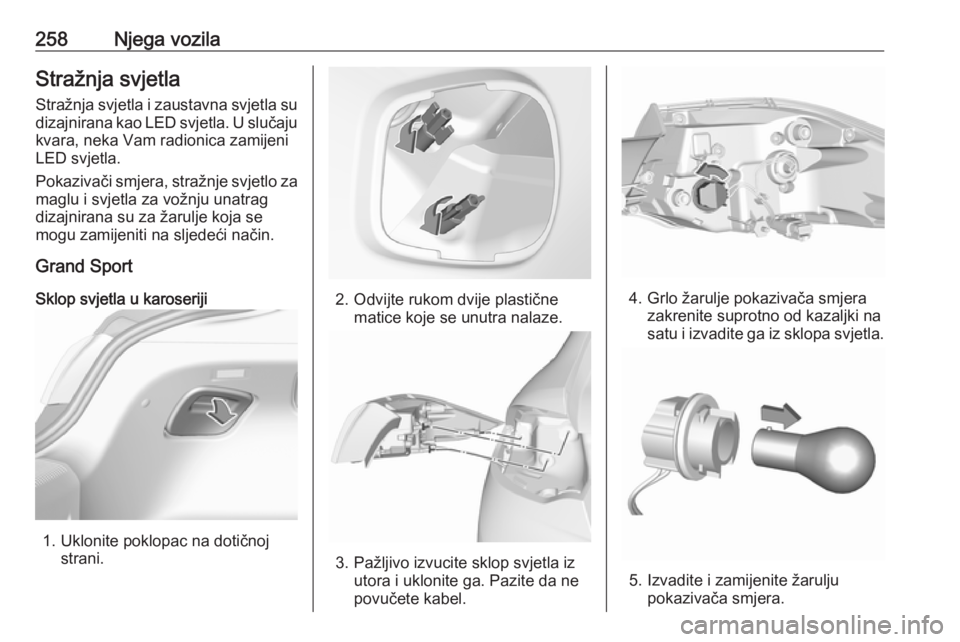

258Njega vozilaStražnja svjetla
Stražnja svjetla i zaustavna svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Pokazivači smjera, stražnje svjetlo za
maglu i svjetla za vožnju unatrag
dizajnirana su za žarulje koja se
mogu zamijeniti na sljedeći način.
Grand Sport
Sklop svjetla u karoseriji
1. Uklonite poklopac na dotičnoj strani.
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.
4. Grlo žarulje pokazivača smjera zakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
5. Izvadite i zamijenite žarulju pokazivača smjera.

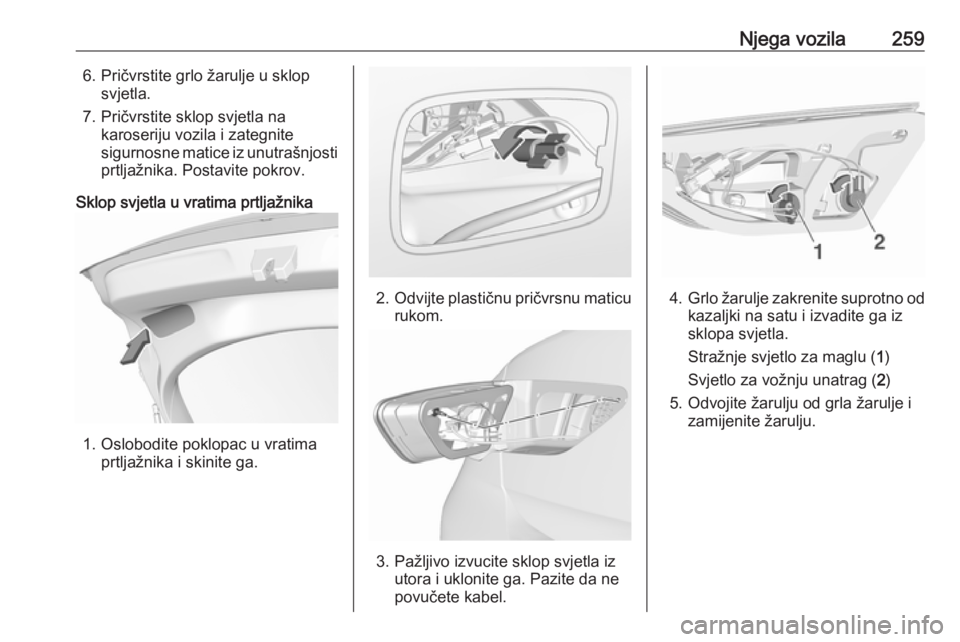

Njega vozila2596. Pričvrstite grlo žarulje u sklopsvjetla.
7. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.

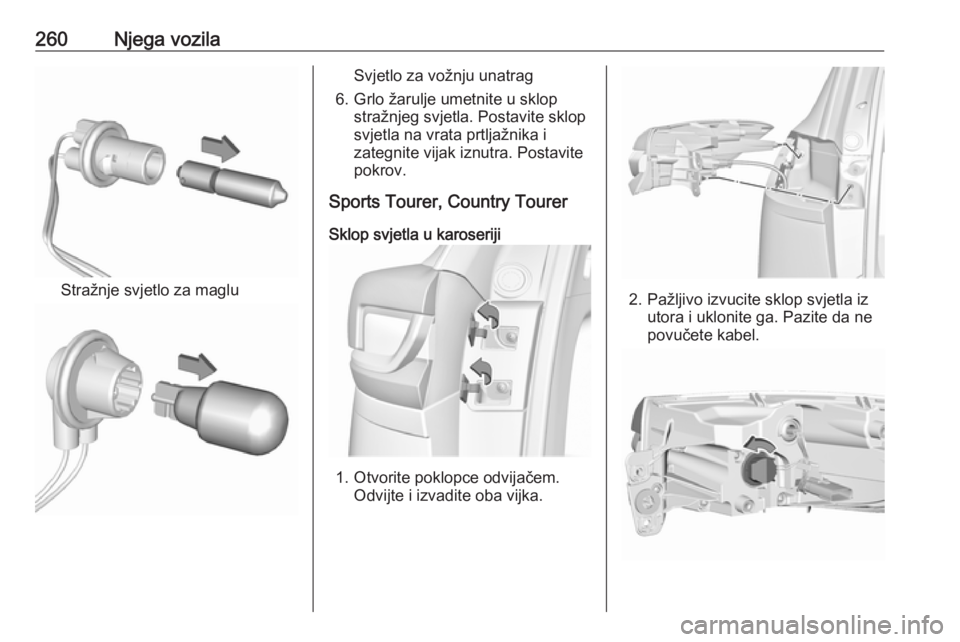

260Njega vozila
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Grlo žarulje umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Sports Tourer, Country Tourer
Sklop svjetla u karoseriji
1. Otvorite poklopce odvijačem. Odvijte i izvadite oba vijka.
2. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da ne
povučete kabel.

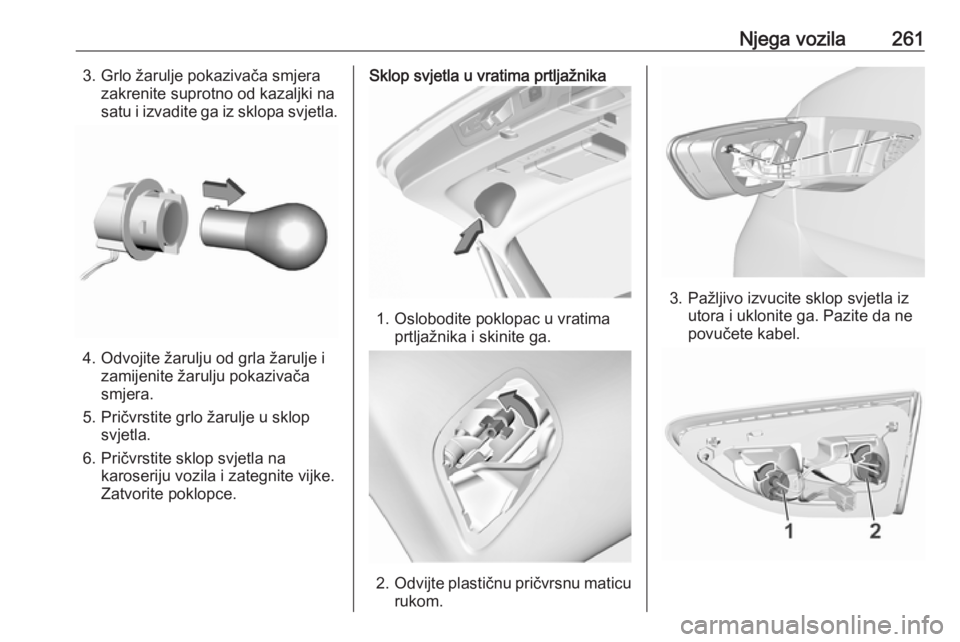

Njega vozila2613. Grlo žarulje pokazivača smjerazakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
4. Odvojite žarulju od grla žarulje i zamijenite žarulju pokazivača
smjera.
5. Pričvrstite grlo žarulje u sklop svjetla.
6. Pričvrstite sklop svjetla na karoseriju vozila i zategnite vijke.
Zatvorite poklopce.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.

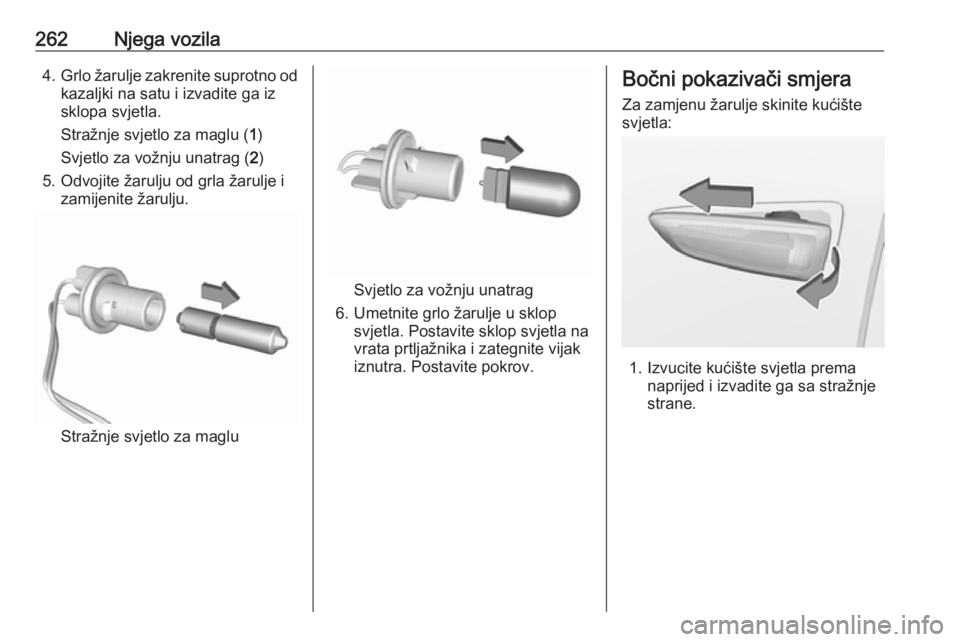

262Njega vozila4.Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla na
vrata prtljažnika i zategnite vijak
iznutra. Postavite pokrov.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Izvucite kućište svjetla prema naprijed i izvadite ga sa stražnje
strane.
