2019.5 OPEL INSIGNIA BREAK Ohjekirja (in Finnish)

Auton hoito255SivusuuntavilkutJos polttimo on vaihdettava, irrota
lamppukotelo:
1. Siirrä lamppukoteloa eteenpäin ja
irrota se takaosasta.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään ja vaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
Sisävalot
Vaihdata seuraavat polttimot korjaa‐
mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kojelaudan valaistus

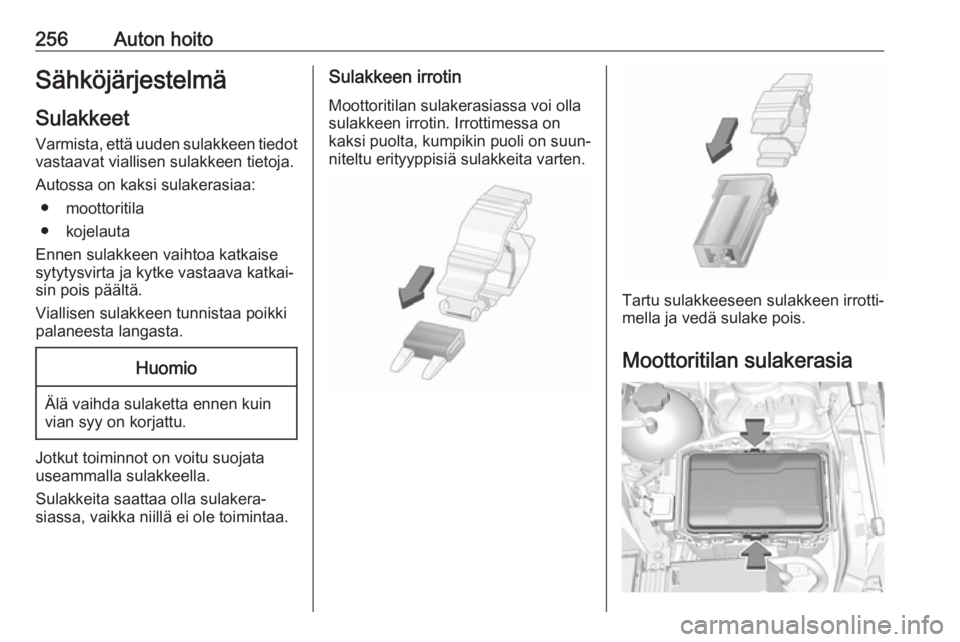

256Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin. Irrottimessa on
kaksi puolta, kumpikin puoli on suun‐
niteltu erityyppisiä sulakkeita varten.
Tartu sulakkeeseen sulakkeen irrotti‐
mella ja vedä sulake pois.

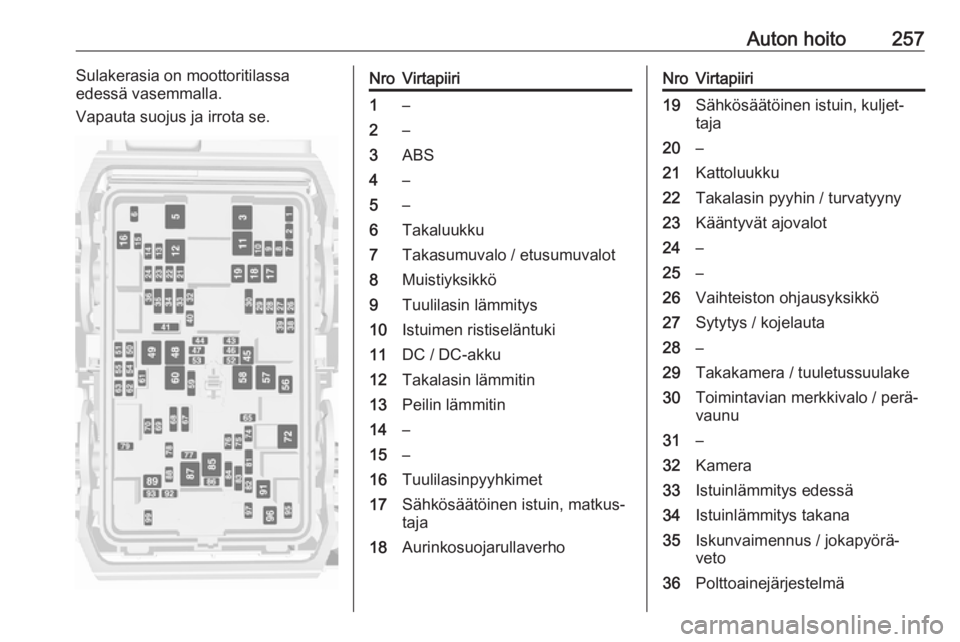

Moottoritilan sulakerasia

Auton hoito257Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.NroVirtapiiri1–2–3ABS4–5–6Takaluukku7Takasumuvalo / etusumuvalot8Muistiyksikkö9Tuulilasin lämmitys10Istuimen ristiseläntuki11DC / DC-akku12Takalasin lämmitin13Peilin lämmitin14–15–16Tuulilasinpyyhkimet17Sähkösäätöinen istuin, matkus‐
taja18AurinkosuojarullaverhoNroVirtapiiri19Sähkösäätöinen istuin, kuljet‐
taja20–21Kattoluukku22Takalasin pyyhin / turvatyyny23Kääntyvät ajovalot24–25–26Vaihteiston ohjausyksikkö27Sytytys / kojelauta28–29Takakamera / tuuletussuulake30Toimintavian merkkivalo / perä‐
vaunu31–32Kamera33Istuinlämmitys edessä34Istuinlämmitys takana35Iskunvaimennus / jokapyörä‐
veto36Polttoainejärjestelmä

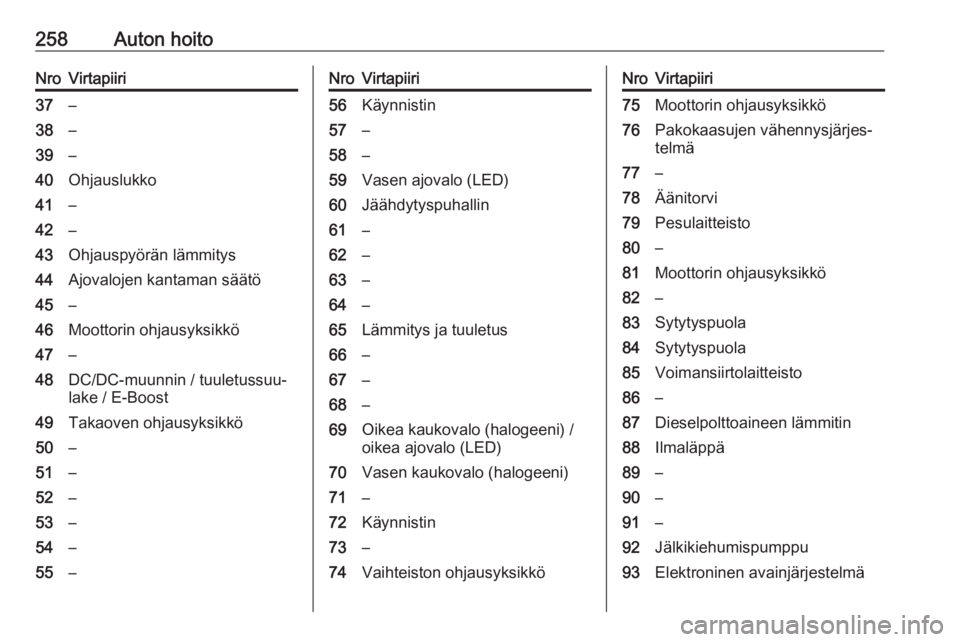

258Auton hoitoNroVirtapiiri37–38–39–40Ohjauslukko41–42–43Ohjauspyörän lämmitys44Ajovalojen kantaman säätö45–46Moottorin ohjausyksikkö47–48DC/DC-muunnin / tuuletussuu‐
lake / E-Boost49Takaoven ohjausyksikkö50–51–52–53–54–55–NroVirtapiiri56Käynnistin57–58–59Vasen ajovalo (LED)60Jäähdytyspuhallin61–62–63–64–65Lämmitys ja tuuletus66–67–68–69Oikea kaukovalo (halogeeni) /
oikea ajovalo (LED)70Vasen kaukovalo (halogeeni)71–72Käynnistin73–74Vaihteiston ohjausyksikköNroVirtapiiri75Moottorin ohjausyksikkö76Pakokaasujen vähennysjärjes‐
telmä77–78Äänitorvi79Pesulaitteisto80–81Moottorin ohjausyksikkö82–83Sytytyspuola84Sytytyspuola85Voimansiirtolaitteisto86–87Dieselpolttoaineen lämmitin88Ilmaläppä89–90–91–92Jälkikiehumispumppu93Elektroninen avainjärjestelmä

Auton hoito259NroVirtapiiri94–95Jäähdytysnestepumppu96Dieselpolttoaineen lämmitin97–98–99Jäähdytysnestepumppu
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.

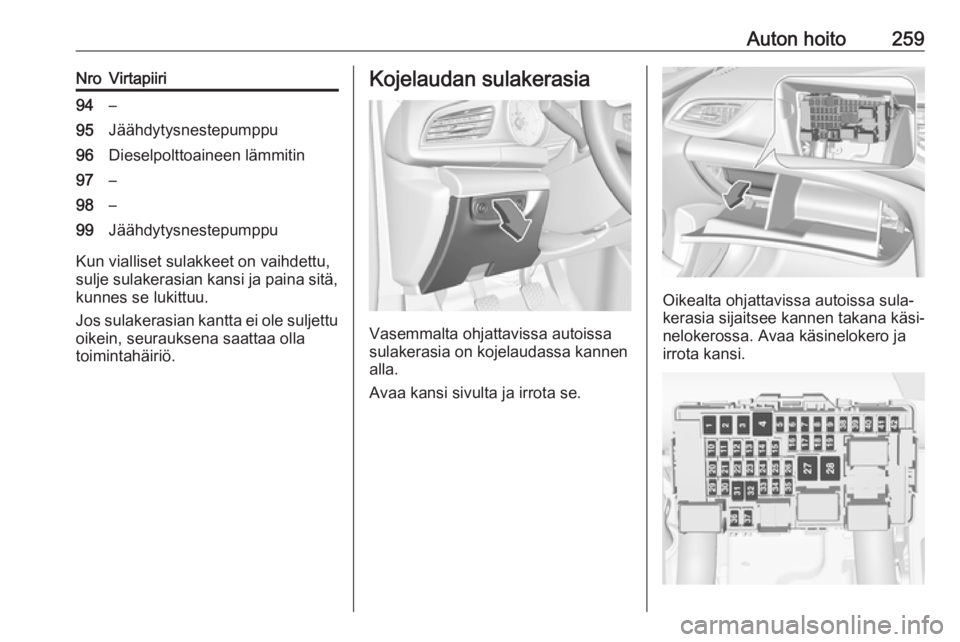

Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa kannen
alla.
Avaa kansi sivulta ja irrota se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja
irrota kansi.

260Auton hoitoNroVirtapiiri1Vasen sähkötoiminen ikkuna2Oikea sähkötoiminen ikkuna3Korielektroniikan ohjausyksikkö4Ilmastoinnin puhallin5Korielektroniikan ohjausyksikkö6Perävaunuvalmius7Takaistuin, sähköisesti taittuva8Korielektroniikan ohjausyksikkö9Moottorin ohjausyksikkö10Tuulilasinäyttö11NOx-vähennys / putkilämmitin12NO
x vähennys / nokitunnistin13AdBlue-yksikkö14Ohjauspyörän lämmitys15Vaihteiston ohjausyksikkö16Vahvistin17Hälytys18Korielektroniikan ohjausyksikkö19AdBlue-yksikkö20Korielektroniikan ohjausyksikköNroVirtapiiri21Korielektroniikan ohjausyksikkö22Korielektroniikan ohjausyksikkö23Sähkötoiminen ohjauslukko24Turvatyyny25Vianmääritysliitin26Tavaratilan virtapistoke27EBCM-venttiili28Valmius poliisivarusteita varten29–30–31Ohjauspyörän kauko-ohjaimet32Virtalukko33Lämmitys ja tuuletus34Keskusyhdyskäytävämoduuli35AUX / USB-liitin36Langaton laturi37Takalasin pyyhin38OnStar-moduuli39Näyttö40PysäköintitutkaNroVirtapiiri41Kattokonsoli42Infotainment-järjestelmä

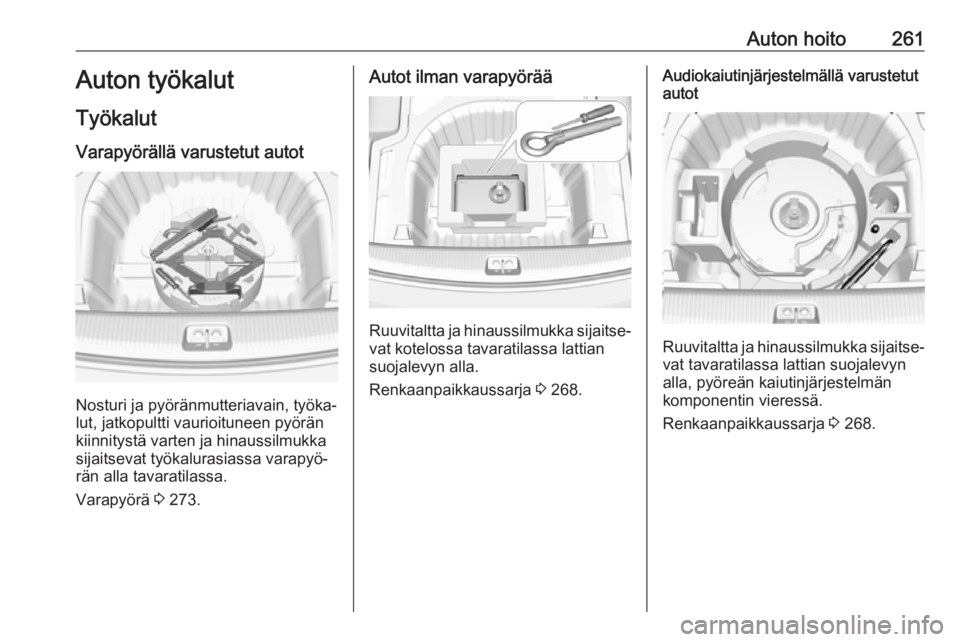

Auton hoito261Auton työkalut
Työkalut Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa.
Varapyörä 3 273.
Autot ilman varapyörää
Ruuvitaltta ja hinaussilmukka sijaitse‐
vat kotelossa tavaratilassa lattian
suojalevyn alla.
Renkaanpaikkaussarja 3 268.
Audiokaiutinjärjestelmällä varustetut
autot
Ruuvitaltta ja hinaussilmukka sijaitse‐
vat tavaratilassa lattian suojalevyn
alla, pyöreän kaiutinjärjestelmän
komponentin vieressä.
Renkaanpaikkaussarja 3 268.

262Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 298.GSi ja Michelin Pilot Super Sport tai
Pilot Sport 4 S -renkaat
Tähän malliin on asennettu tehtaalla
erittäin suorituskykyiset, urheilulli‐
seen ajoon soveltuvat renkaat, joiden
suorituskyky laskee alhaisissa
lämpötiloissa.9 Vaara
Käytä talvirenkaita alle 0 °C
lämpötiloissa, muuten erittäin
suorituskykyiset urheilulliseen
ajoon soveltuvat renkaat voivat
vaurioitua.
Rengasmerkinnät
Esimerkiksi 215/60 R 16 95 V
215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: vyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaV:nopeusluokan kirjainmerkintäNopeusluokkien merkinnät:Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse tämän auton maksiminopeu‐
teen soveltuva rengas. Katso autosi
mukana toimitettua ETY-vaatimus‐ tenmukaisuusvakuutusta tai muita
kansallisia rekisteriasiakirjoja. Lisä‐
varusteet voivat alentaa auton maksi‐ minopeutta.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐tetut renkaat tulee asentaa siten, että
ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
