Valaistus135TakavalotTakavalot syttyvät yhdessä lähi-/kaukovalojen ja sivuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on kytketty
päälle ja moottori on käynnissä,
järjestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja
pyyhinjärjestelmän antamista
tiedoista riippuen.
Päiväajovalot 3 137.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa
ajovalot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
LED-ajovalot 3 138.
Tunnelin tunnistus
Ajettaessa tunneliin ajovalot kytkey‐
tyvät välittömästi päälle.
KaukovalotPaina vipua vaihtaaksesi lähivaloilta
kaukovaloille.
Vedä vipua kaukovalojen kytkemi‐
seksi pois päältä.
Kaukovaloapu 3 138.
Kaukovaloapu Tuulilasissa oleva kamera havaitsee
vastaantulevien tai edellä ajavien
autojen valot. Kun kaukovaloapu on aktivoitu, se pysyy aktiivisena ja
kytkee kaukovalot päälle ja pois auto‐
maattisesti. Kaukovaloavun viimeisin
asetus pysyy käytössä, kun sytytys‐
virta kytketään uudelleen.
Se vaihtaa automaattisesti lähiva‐
loille, kun:
● Ajetaan taajamissa.
● On sumuista tai sataa lunta.
● Etu- tai takasumuvalot ovat päällä.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.

136ValaistusAutot ilman LED Matrix -ajovalojaKaukovalot kytkeytyvät päälle auto‐
maattisesti yli 40 km/h nopeudessa.
Kaukovalot kytkeytyvät pois päältä
alle 20 km/h nopeudessa, mutta
kaukovaloapu pysyy aktiivisena.
Autot LED Matrix -ajovaloilla Tämän toiminnon avulla kaukovalotvoivat toimia pääajovaloina yöaikaan.
Kukin LED vasemmalla tai oikealla
puolella sytytetään tai sammutetaan
liikennetilanteen mukaan. Tämä
antaa parhaan mahdollisen valonja‐
kauman häikäisemättä muita tien‐
käyttäjiä.
Kaukovalot kytkeytyvät päälle auto‐
maattisesti yli 50 km/h nopeudessa.
Kaukovalot kytkeytyvät pois päältä
alle 35 km/h nopeudessa, mutta
kaukovaloapu pysyy aktiivisena.
Moottoritietila
Kaukovaloapu sisältää erityisen
moottoritietilan. Ajettaessa moottori‐
tiellä yli 105 km/h nopeudella tietyn
ajan valokeilasta tulee kapeampi
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Päällekytkentä
Aktivoi kaukovaloapu painamalla f.
Vihreä merkkivalo f palaa jatku‐
vasti, kun kaukovaloapu aktivoidaan, sininen 7 palaa, kun kaukovalot ovat
käytössä.
Merkkivalo f 3 110, 7 3 110.
Poiskytkentä
Kaukovalojen ollessa kytkettyinä
vedä suuntavilkkuvipua kerran kytke‐
äksesi kaukovaloavun pois. Jos
kaukovalovilkku aktivoidaan kauko‐
valojen ollessa pois päältä, kaukova‐
loapu pysyy aktivoituna.
Suuntavilkkuvivun painaminen
manuaalisten kaukovalojen aktivoi‐
miseksi kytkee kaukovaloavun pois
päältä.
Paina f kerran kytkeäksesi kauko‐
valoavun pois päältä.
Kaukovalovilkku

Valaistus137Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Vivun vetäminen kytkee kaukovalot
pois päältä.
LED-ajovalot 3 138.
Ajovalojen kantaman säätö
Ajovalojen kantaman säätö käsin Ajovalojen kantamaa voidaan säätää
käsin, jos auto on varustettu halogee‐
niajovaloilla. LED-ajovalot säätyvät
automaattisesti.
Dynaaminen automaattinen ajovalo‐ jen korkeussäätö 3 138.Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: paina ja käännä
sitten ? vaadittuun asentoon.0:matkustajat etuistuimilla1:matkustajat kaikilla istuimilla2:matkustajat kaikilla istuimilla ja
täysi tavaratila3:kuljettaja istuimellaan ja täysi
tavaratila
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Halogeenivaloilla varustetut autot Ajovaloja ei tarvitse säätää.
LED-ajovaloilla varustetut autot
Ajovalot voidaan asettaa vasemman‐
puoleisessa liikenteessä ajoa varten
auton räätälöintivalikossa infonäy‐
tössä.
Valitse haluttu asetus kohdassa
Asetukset I tai Ajoneuvo .
Infonäyttö 3 118.
Auton räätälöinti 3 124.
Aina kun sytytysvirta kytketään, f
vilkkuu muistutuksena noin
4 sekuntia.
Poista toiminto käytöstä samalla
menettelytavalla kuin yllä on kuvattu.
f ei vilku, kun toiminto poistetaan
käytöstä.
Merkkivalo f 3 110.
Päiväajovalot Päiväajovalot parantavat auton näky‐
vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaattisesti
päiväaikaan moottorin ollessa käyn‐
nissä.

138ValaistusJärjestelmä vaihtaa automaattisesti
päiväajovalojen ja ajovalojen välillä
valaistusolosuhteiden mukaisesti.
Valoautomatiikka 3 135.
LED-ajovalot
LED-ajovalojärjestelmässä kussakin
ajovalossa on erilaisia LED-valoja,
mikä mahdollistaa erilaisten valais‐
tusohjelmien käytön.
Valon jakauma ja intensiteetti riippu‐
vat valaistusolosuhteista, tietyypistä
ja ajotilanteesta. Auto mukauttaa
ajovalot automaattisesti tilanteeseen,
jotta valaistusolosuhteet ovat kuljet‐
tajalle optimaaliset.
Joitakin LED-ajovalojen toimintoja
voidaan kytkeä päälle tai pois auton
räätälöintivalikossa. Valitse oikea
asetus infonäytön kohdassa
Asetukset I Ajoneuvo .
Auton räätälöinti 3 124.
Seuraavat valaistustoiminnot ovat käytettävissä valokytkimen ollessa
asennossa AUTO tai 9.Kaupunkivalot
Aktivoituvat automaattisesti enintään
noin 55 km/h nopeudella, kun ympä‐
rillä on valoa. Valokeilan muoto on leveä ja se on suunniteltu estämään
muiden tienkäyttäjien häikäistymistä.
Maaseutuvalot
Aktivoituvat automaattisesti enintään
noin 55 km/h nopeudella ajettaessa
maaseudulla. Ajettavan kaistan ja
tiensivun valaistusta on tehostettu.
Vastaantulevia ja edessä olevia
autoja ei häikäistä.
Kaarrevalot
Erityiset LED-valot, syttyvät ohjaus‐
kulman ja nopeuden perusteella
valaistuksen parantamiseksi kaar‐
teissa. Tämä toiminto aktivoituu
nopeuksissa 40 km/h - 70 km/h.
Kulmavalot
Käännyttäessä määrätyt LED-valot
syttyvät ajosuunnan valaisemiseksi
ohjauskulmasta ja suuntavilkusta riip‐ puen. Se on aktivoituna enintään
40 km/h nopeuteen asti.

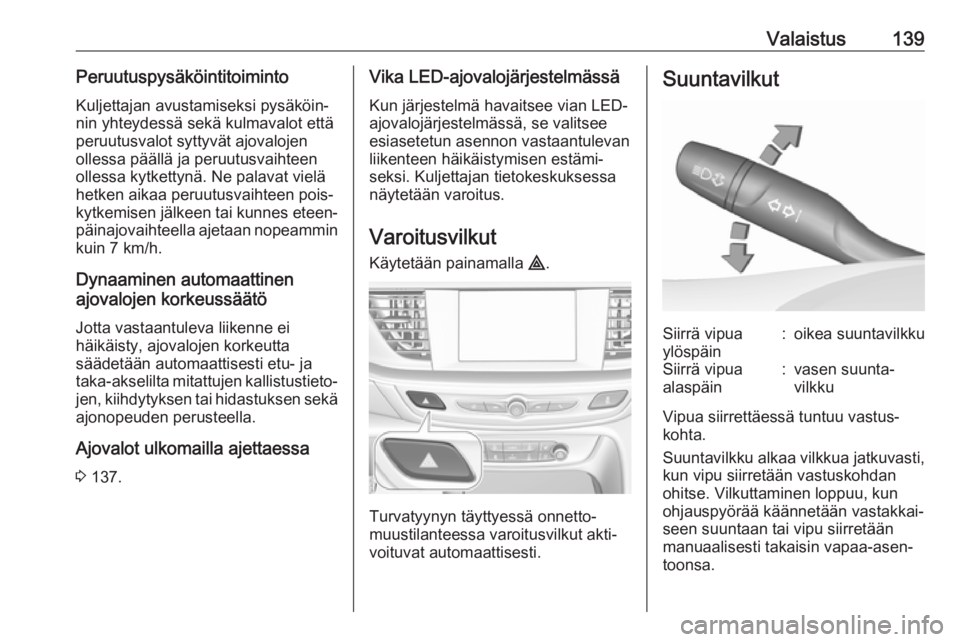

Valaistus139PeruutuspysäköintitoimintoKuljettajan avustamiseksi pysäköin‐
nin yhteydessä sekä kulmavalot että
peruutusvalot syttyvät ajovalojen
ollessa päällä ja peruutusvaihteen
ollessa kytkettynä. Ne palavat vielä
hetken aikaa peruutusvaihteen pois‐
kytkemisen jälkeen tai kunnes eteen‐
päinajovaihteella ajetaan nopeammin kuin 7 km/h.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei
häikäisty, ajovalojen korkeutta
säädetään automaattisesti etu- ja
taka-akselilta mitattujen kallistustieto‐ jen, kiihdytyksen tai hidastuksen sekä ajonopeuden perusteella.
Ajovalot ulkomailla ajettaessa 3 137.Vika LED-ajovalojärjestelmässä
Kun järjestelmä havaitsee vian LED-
ajovalojärjestelmässä, se valitsee esiasetetun asennon vastaantulevan
liikenteen häikäistymisen estämi‐
seksi. Kuljettajan tietokeskuksessa
näytetään varoitus.
Varoitusvilkut
Käytetään painamalla ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
SuuntavilkutSiirrä vipua
ylöspäin:oikea suuntavilkkuSiirrä vipua
alaspäin:vasen suunta‐
vilkku
Vipua siirrettäessä tuntuu vastus‐
kohta.
Suuntavilkku alkaa vilkkua jatkuvasti,
kun vipu siirretään vastuskohdan
ohitse. Vilkuttaminen loppuu, kun
ohjauspyörää käännetään vastakkai‐
seen suuntaan tai vipu siirretään
manuaalisesti takaisin vapaa-asen‐
toonsa.

140ValaistusAloita tilapäinen vilkuttaminen pitä‐
mällä vipua juuri vastuskohtaan asti
siirrettynä. Suuntavilkut vilkkuvat,
kunnes vipu vapautetaan.
Voit vilkuttaa suuntavilkkuja kolme
kertaa napauttamalla vipua lyhyesti
vastuskohtaa ohittamatta. Perävau‐
nun ollessa kytkettynä suuntavilkut
vilkkuvat kuusi kertaa ja äänimerkin
taajuus muuttuu.
Etusumuvalot
Käytetään painamalla >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalo
Käytetään painamalla ø.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain
etusumuvalojen kanssa.
Auton takasumuvalo kytkeytyy pois
päältä vedettäessä perävaunua tai
kun pistorasiaan on kytketty pistoke,
esim. käytettäessä polkupyöräteli‐
nettä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Siirrä suuntavilkkuvipu ylimpään (oikeat seisontavalot) tai alim‐
paan (vasemmat seisontavalot)
asentoon.
Vahvistuksena kuuluu äänimerkki ja
kyseisen vilkkuvalon merkkivalo
syttyy.

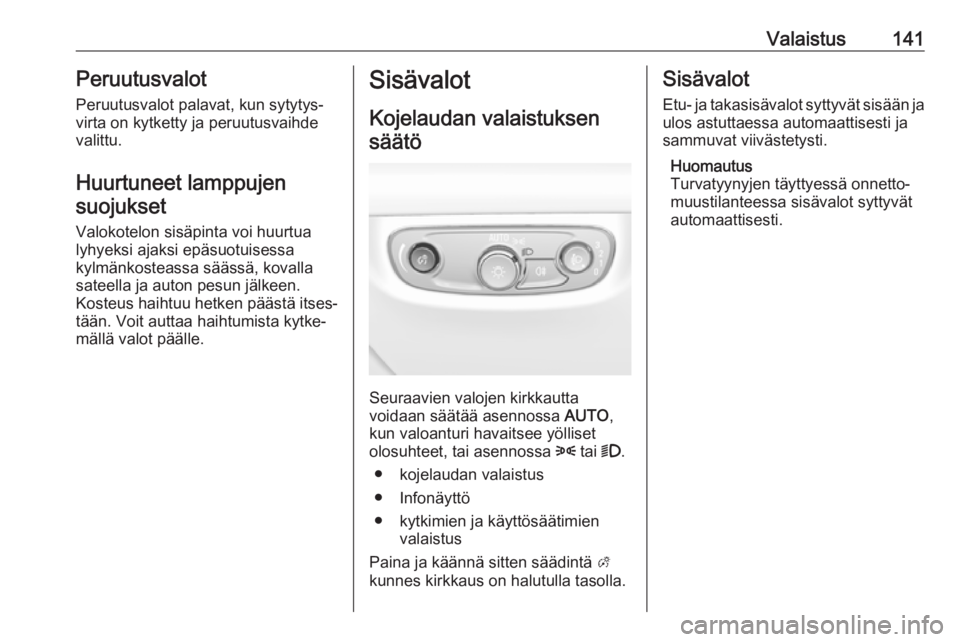

Valaistus141Peruutusvalot
Peruutusvalot palavat, kun sytytys‐ virta on kytketty ja peruutusvaihde
valittu.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua
lyhyeksi ajaksi epäsuotuisessa
kylmänkosteassa säässä, kovalla
sateella ja auton pesun jälkeen.
Kosteus haihtuu hetken päästä itses‐
tään. Voit auttaa haihtumista kytke‐
mällä valot päälle.Sisävalot
Kojelaudan valaistuksensäätö
Seuraavien valojen kirkkautta
voidaan säätää asennossa AUTO,
kun valoanturi havaitsee yölliset
olosuhteet, tai asennossa 8 tai 9.
● kojelaudan valaistus
● Infonäyttö
● kytkimien ja käyttösäätimien valaistus
Paina ja käännä sitten säädintä A
kunnes kirkkaus on halutulla tasolla.
Sisävalot
Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.

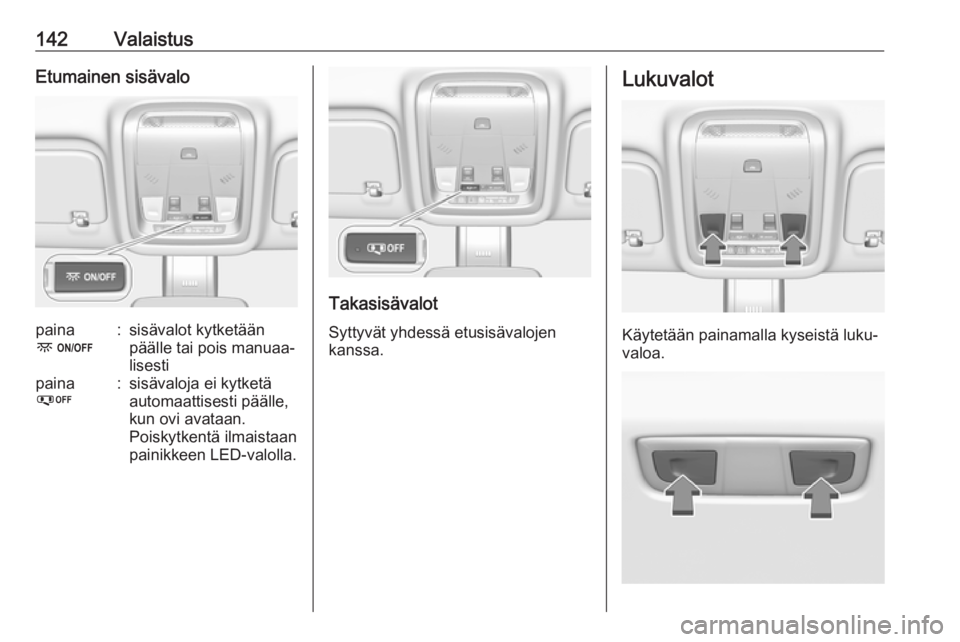

142ValaistusEtumainen sisävalopaina
-:sisävalot kytketään
päälle tai pois manuaa‐
lisestipaina
%:sisävaloja ei kytketä
automaattisesti päälle,
kun ovi avataan.
Poiskytkentä ilmaistaan
painikkeen LED-valolla.
Takasisävalot
Syttyvät yhdessä etusisävalojen
kanssa.
Lukuvalot
Käytetään painamalla kyseistä luku‐
valoa.
