2019.5 OPEL INSIGNIA BREAK Ohjekirja (in Finnish)

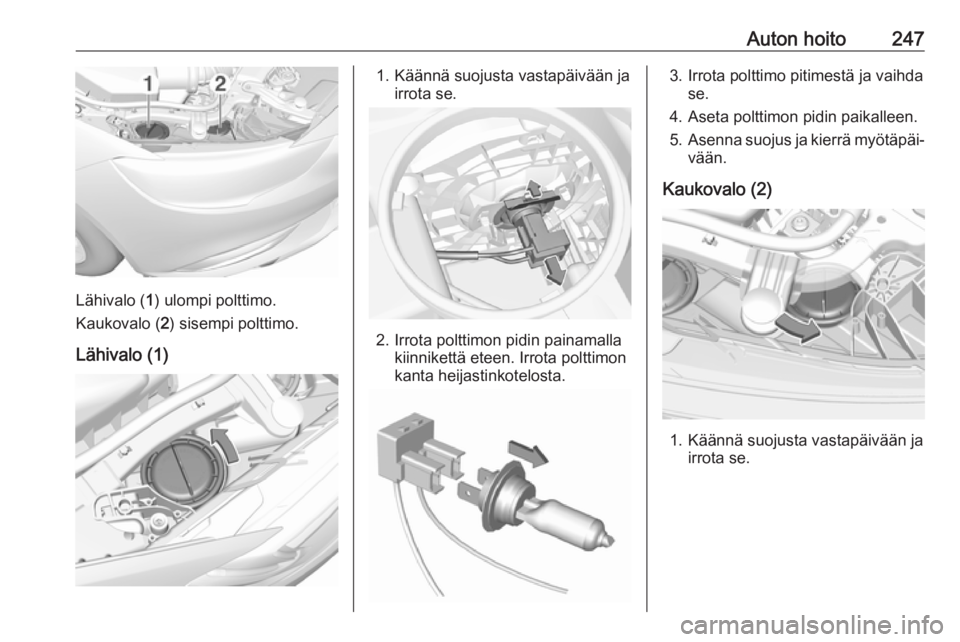

Auton hoito247
Lähivalo (1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.

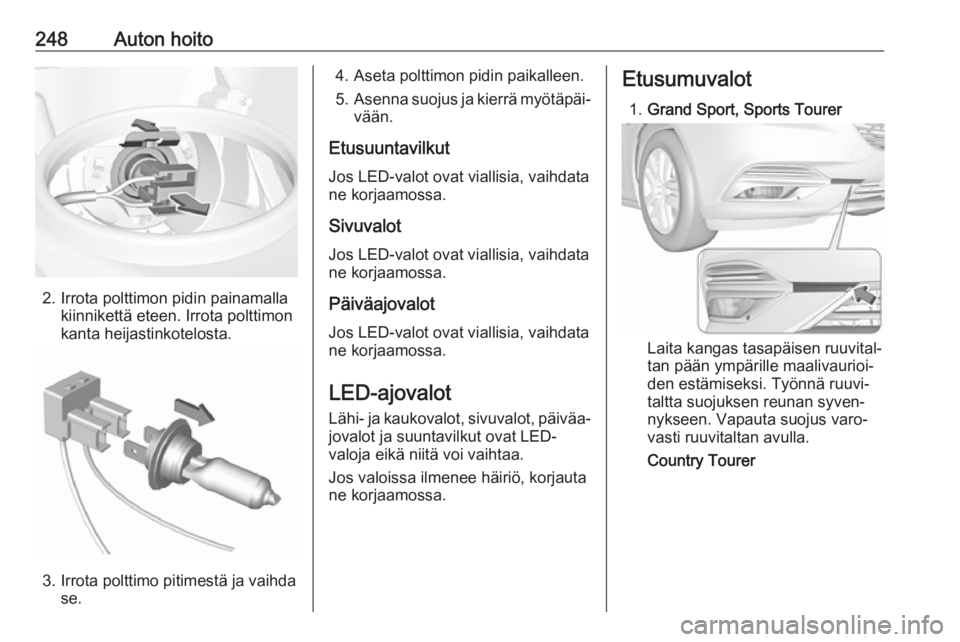

248Auton hoito
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkut Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalot
Jos LED-valot ovat viallisia, vaihdata ne korjaamossa.
Päiväajovalot
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.Etusumuvalot
1. Grand Sport, Sports Tourer
Laita kangas tasapäisen ruuvital‐
tan pään ympärille maalivaurioi‐
den estämiseksi. Työnnä ruuvi‐
taltta suojuksen reunan syven‐
nykseen. Vapauta suojus varo‐
vasti ruuvitaltan avulla.
Country Tourer

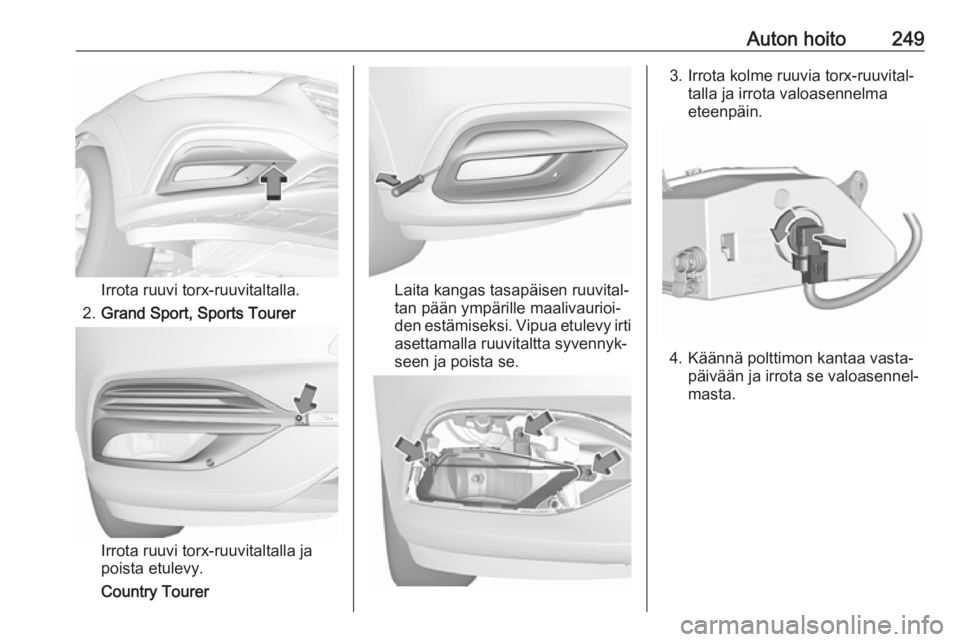

Auton hoito249
Irrota ruuvi torx-ruuvitaltalla.
2. Grand Sport, Sports Tourer
Irrota ruuvi torx-ruuvitaltalla ja
poista etulevy.
Country Tourer
Laita kangas tasapäisen ruuvital‐
tan pään ympärille maalivaurioi‐
den estämiseksi. Vipua etulevy irti
asettamalla ruuvitaltta syvennyk‐
seen ja poista se.
3. Irrota kolme ruuvia torx-ruuvital‐ talla ja irrota valoasennelmaeteenpäin.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.

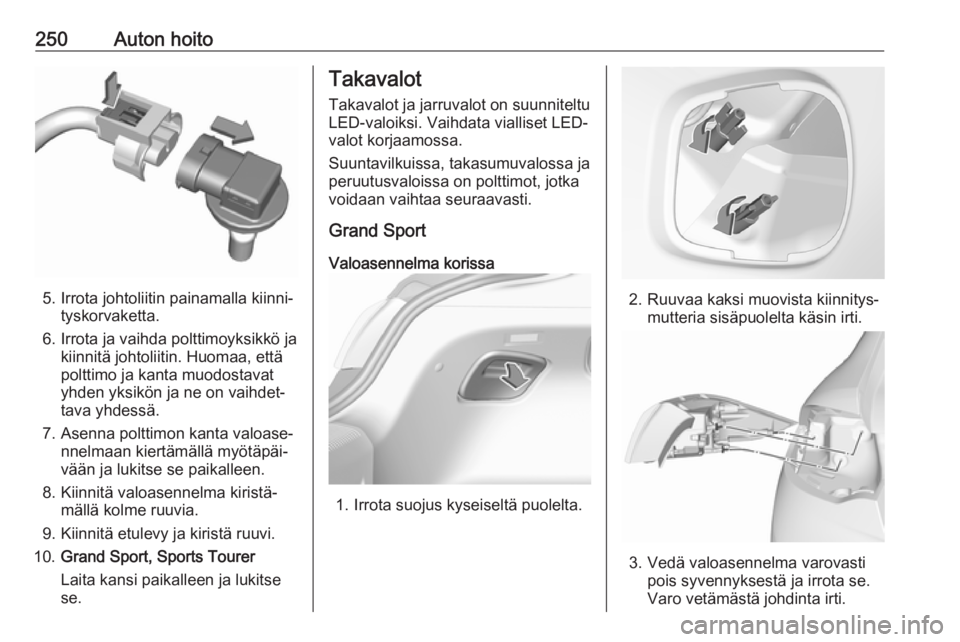

250Auton hoito
5. Irrota johtoliitin painamalla kiinni‐tyskorvaketta.
6. Irrota ja vaihda polttimoyksikkö ja kiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
7. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
8. Kiinnitä valoasennelma kiristä‐ mällä kolme ruuvia.
9. Kiinnitä etulevy ja kiristä ruuvi.
10. Grand Sport, Sports Tourer
Laita kansi paikalleen ja lukitse
se.
Takavalot
Takavalot ja jarruvalot on suunniteltu LED-valoiksi. Vaihdata vialliset LED-
valot korjaamossa.
Suuntavilkuissa, takasumuvalossa ja
peruutusvaloissa on polttimot, jotka
voidaan vaihtaa seuraavasti.
Grand Sport
Valoasennelma korissa
1. Irrota suojus kyseiseltä puolelta.
2. Ruuvaa kaksi muovista kiinnitys‐ mutteria sisäpuolelta käsin irti.
3. Vedä valoasennelma varovastipois syvennyksestä ja irrota se.
Varo vetämästä johdinta irti.

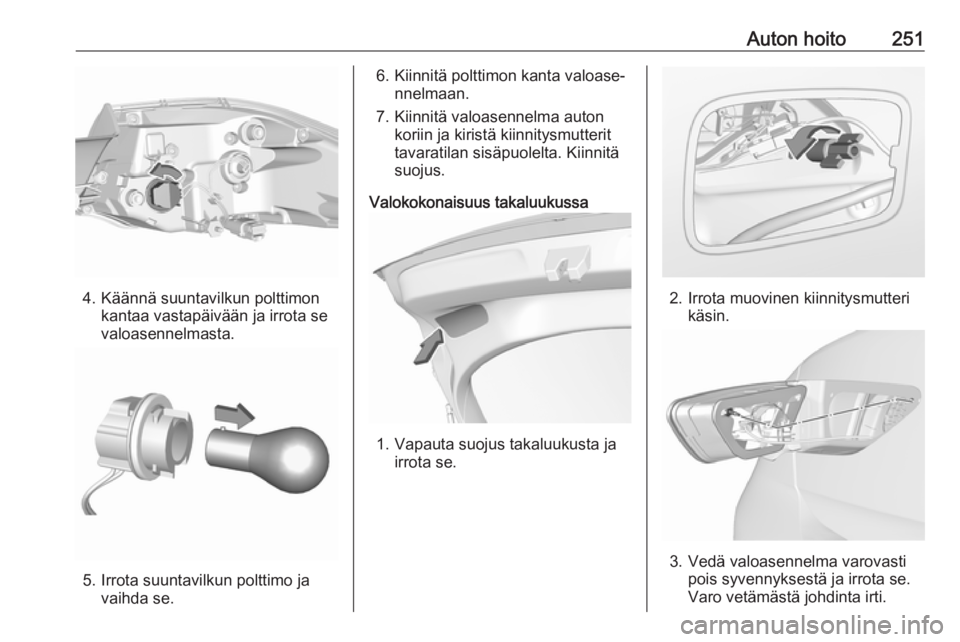

Auton hoito251
4. Käännä suuntavilkun polttimonkantaa vastapäivään ja irrota se
valoasennelmasta.
5. Irrota suuntavilkun polttimo ja vaihda se.
6. Kiinnitä polttimon kanta valoase‐nnelmaan.
7. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä valoasennelma varovasti pois syvennyksestä ja irrota se.
Varo vetämästä johdinta irti.

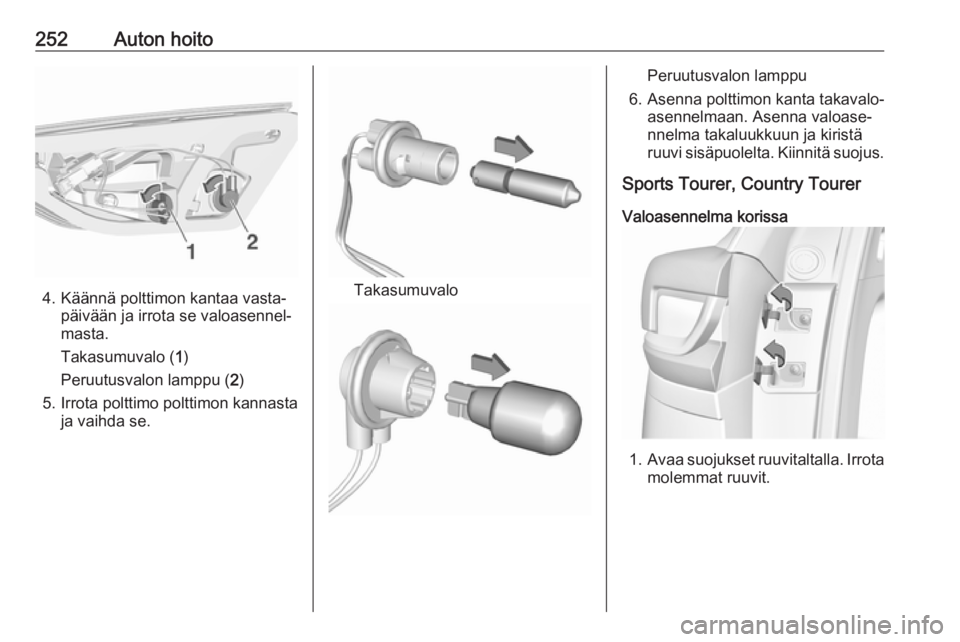

252Auton hoito
4. Käännä polttimon kantaa vasta‐päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.Takasumuvalo
Peruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Sports Tourer, Country Tourer
Valoasennelma korissa
1. Avaa suojukset ruuvitaltalla. Irrota
molemmat ruuvit.

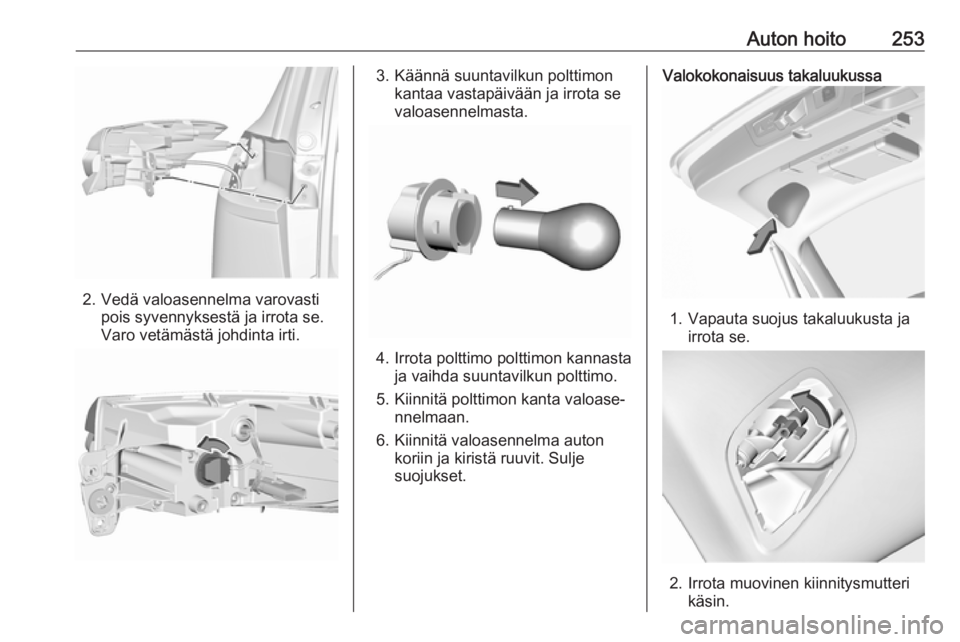

Auton hoito253
2. Vedä valoasennelma varovastipois syvennyksestä ja irrota se.
Varo vetämästä johdinta irti.
3. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
4. Irrota polttimo polttimon kannasta ja vaihda suuntavilkun polttimo.
5. Kiinnitä polttimon kanta valoase‐ nnelmaan.
6. Kiinnitä valoasennelma auton koriin ja kiristä ruuvit. Suljesuojukset.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.

254Auton hoito
3. Vedä valoasennelma varovastipois syvennyksestä ja irrota se.
Varo vetämästä johdinta irti.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.
Takasumuvalo
Peruutusvalon lamppu
6. Aseta polttimon kanta valoase‐ nnelmaan. Asenna valoase‐
nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
