2019.1 OPEL COMBO E Посібник з експлуатації (in Ukrainian)

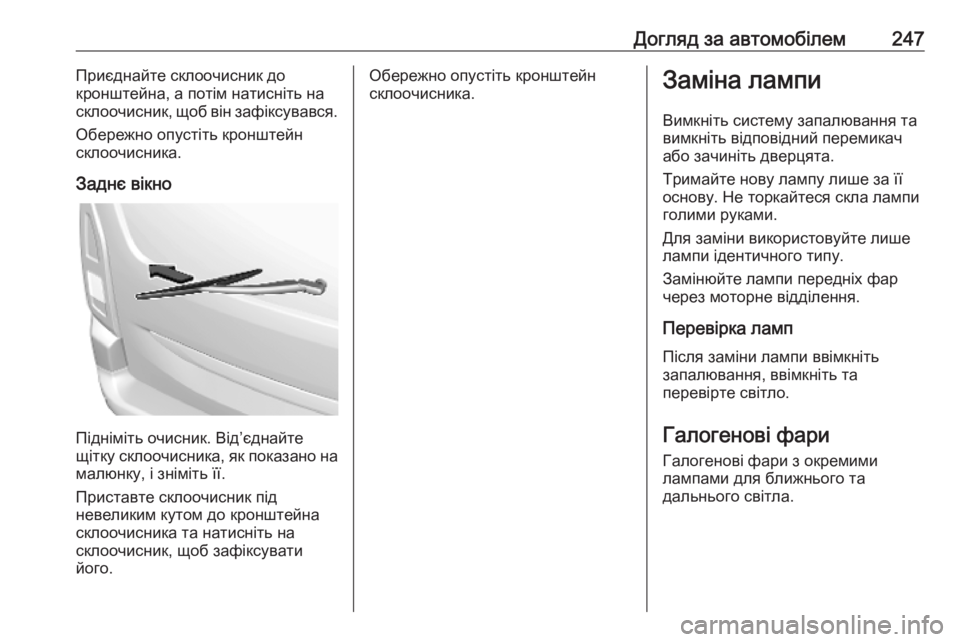

Догляд за автомобілем247Приєднайте склоочисник до
кронштейна, а потім натисніть на
склоочисник, щоб він зафіксувався.
Обережно опустіть кронштейн
склоочисника.
Заднє вікно
Підніміть очисник. Від’єднайте
щітку склоочисника, як показано на
малюнку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.Заміна лампи
Вимкніть систему запалювання тавимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Не торкайтеся скла лампи
голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фари
Галогенові фари з окремими
лампами для ближнього та
дальнього світла.

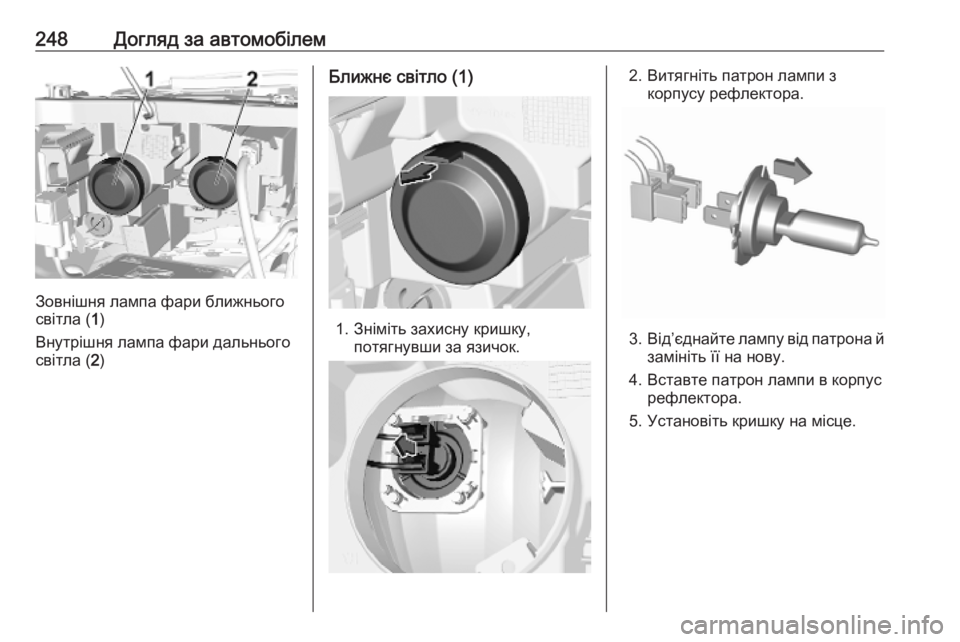

248Догляд за автомобілем
Зовнішня лампа фари ближнього
світла ( 1)
Внутрішня лампа фари дальнього
світла ( 2)
Ближнє світло (1)
1. Зніміть захисну кришку,
потягнувши за язичок.
2. Витягніть патрон лампи зкорпусу рефлектора.
3.Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.

Догляд за автомобілем249Дальнє світло (2)
1. Зніміть захисну кришку,потягнувши за неї.
2. Від’єднайте пружиннийзатискач від фіксатора,
перемістивши його вправо.
Поверніть пружинний затискач донизу.
Вийміть патрон лампи з корпусу
рефлектора.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.
Габаритні ліхтарі / ліхтарі
денного освітлення з лампами
1. Повертайте патрон проти годинникової стрілки, щоб
від’єднати його та вийняти з
відбивача.

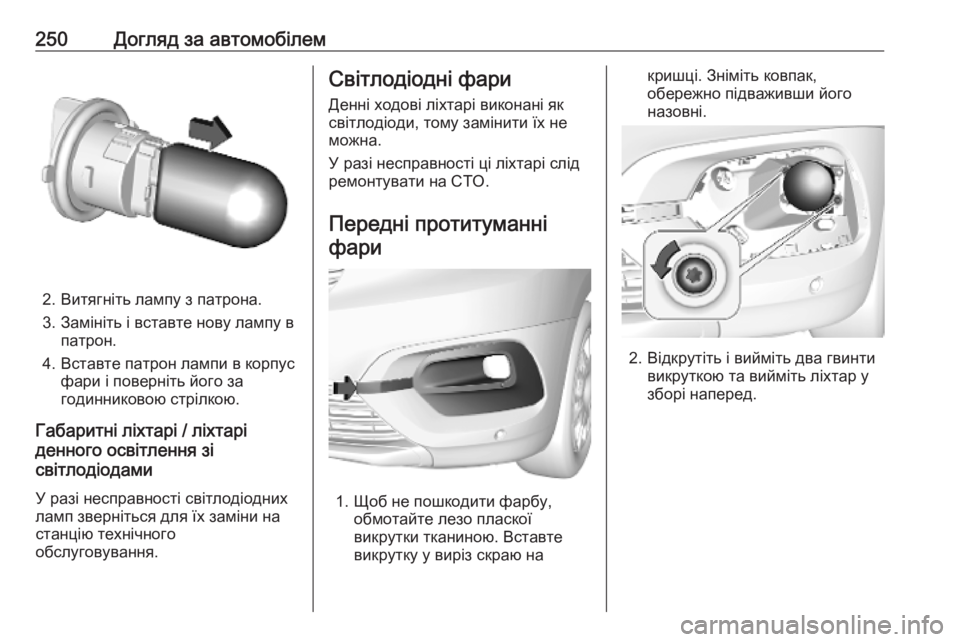

250Догляд за автомобілем
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в корпус фари і поверніть його за
годинниковою стрілкою.
Габаритні ліхтарі / ліхтарі
денного освітлення зі
світлодіодами
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Світлодіодні фари
Денні ходові ліхтарі виконані як
світлодіоди, тому замінити їх не
можна.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Передні протитуманні фари
1. Щоб не пошкодити фарбу, обмотайте лезо пласкоївикрутки тканиною. Вставте
викрутку у виріз скраю на
кришці. Зніміть ковпак,
обережно підваживши його
назовні.
2. Відкрутіть і вийміть два гвинти викруткою та вийміть ліхтар у
зборі наперед.

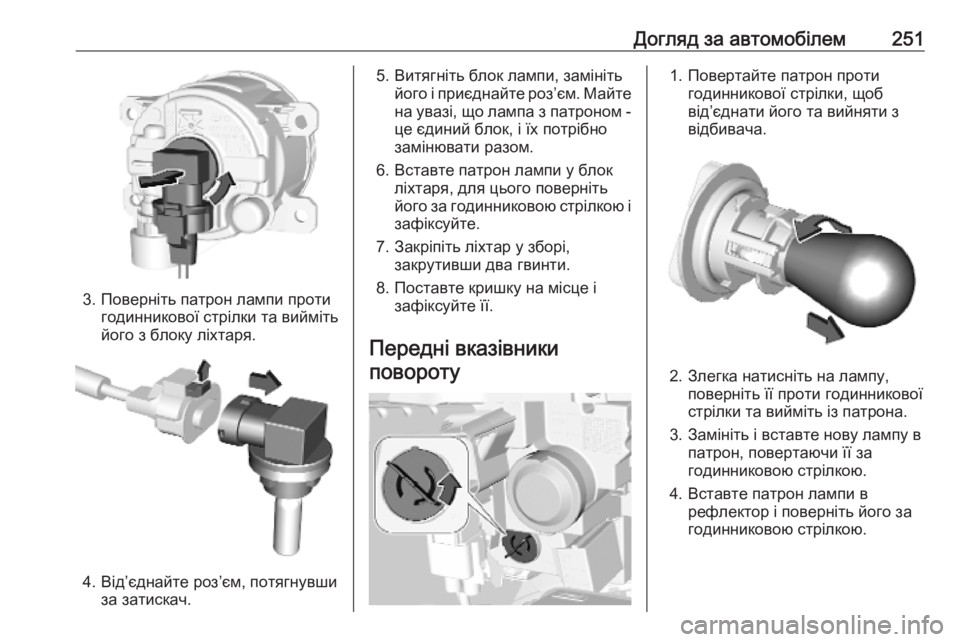

Догляд за автомобілем251
3. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з блоку ліхтаря.
4. Від’єднайте роз’єм, потягнувши за затискач.
5. Витягніть блок лампи, замінітьйого і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
6. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Закріпіть ліхтар у зборі, закрутивши два гвинти.
8. Поставте кришку на місце і зафіксуйте її.
Передні вказівники
повороту1. Повертайте патрон проти годинникової стрілки, щоб
від’єднати його та вийняти з
відбивача.
2. Злегка натисніть на лампу, поверніть її проти годинникової
стрілки та вийміть із патрона.
3. Замініть і вставте нову лампу в патрон, повертаючи її за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

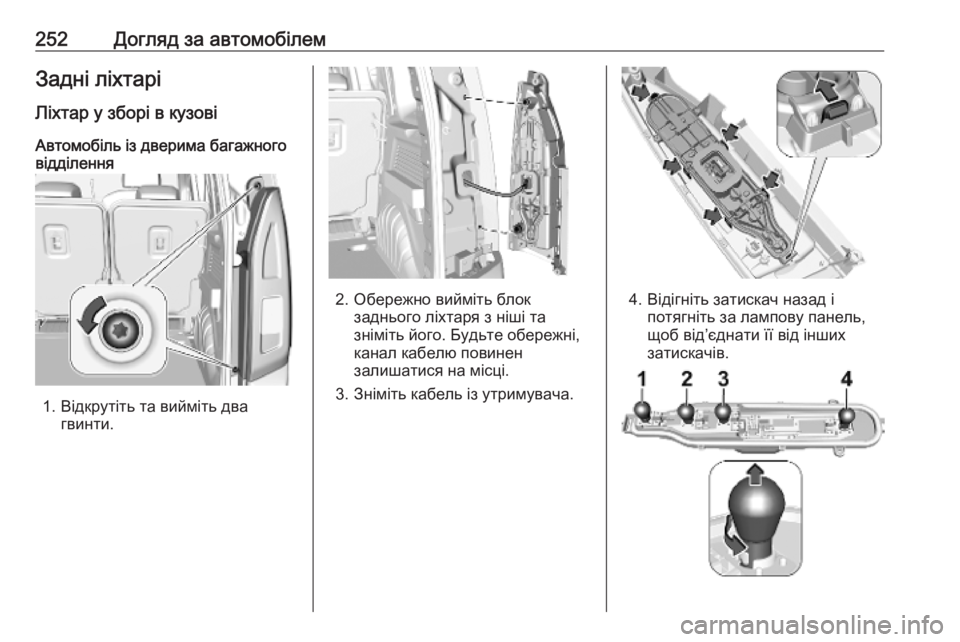

252Догляд за автомобілемЗадні ліхтарі
Ліхтар у зборі в кузові Автомобіль із дверима багажного
відділення
1. Відкрутіть та вийміть два
гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.4. Відігніть затискач назад і потягніть за лампову панель,
щоб від’єднати її від інших
затискачів.

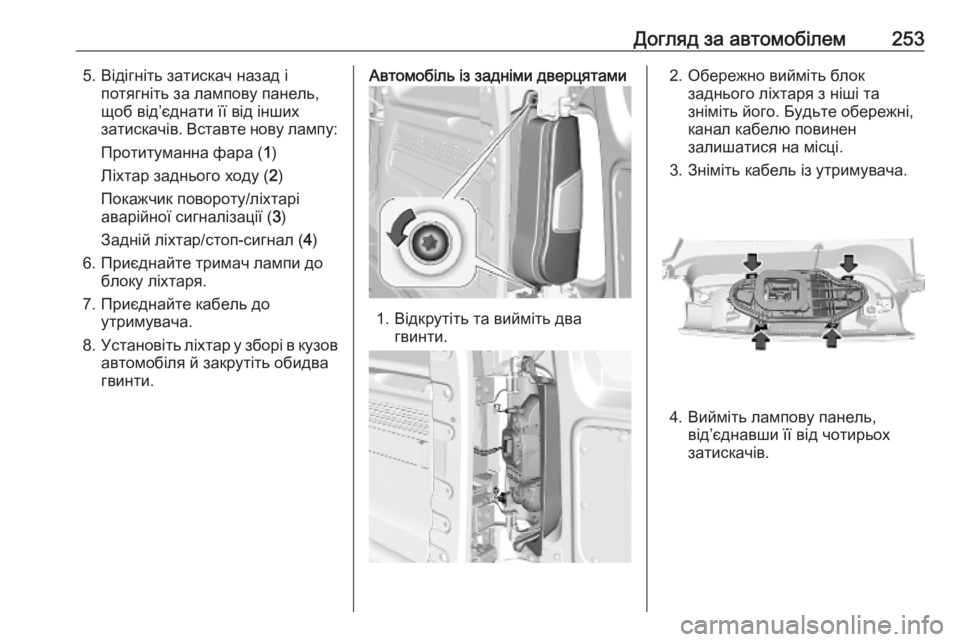

Догляд за автомобілем2535. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Протитуманна фара ( 1)
Ліхтар заднього ходу ( 2)
Покажчик повороту/ліхтарі аварійної сигналізації ( 3)
Задній ліхтар/стоп-сигнал ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель до утримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.Автомобіль із задніми дверцятами
1. Відкрутіть та вийміть два гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.
4. Вийміть лампову панель, від’єднавши її від чотирьох
затискачів.

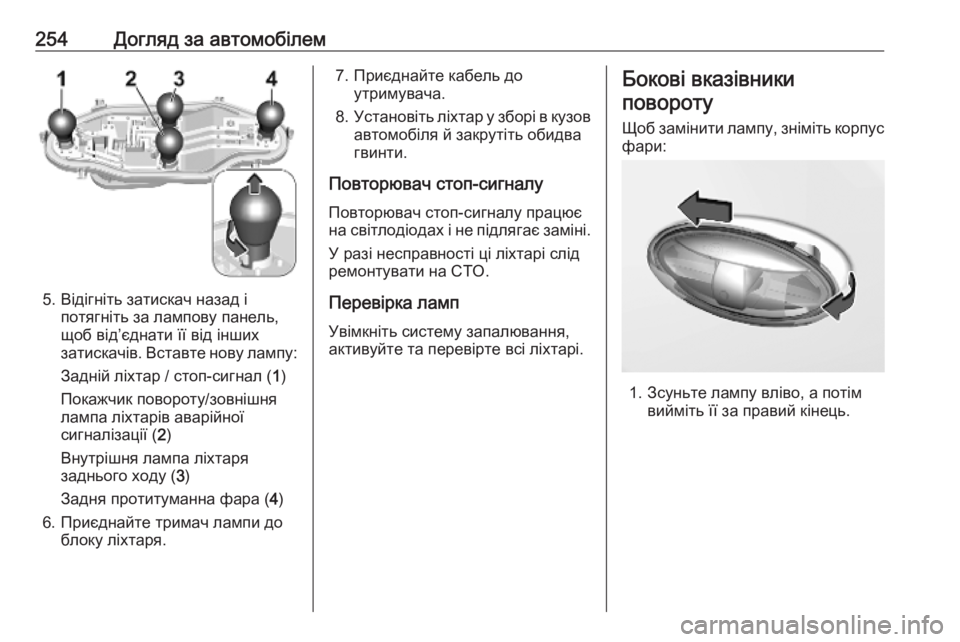

254Догляд за автомобілем
5. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Задній ліхтар / стоп-сигнал ( 1)
Покажчик повороту/зовнішня
лампа ліхтарів аварійної
сигналізації ( 2)
Внутрішня лампа ліхтаря
заднього ходу ( 3)
Задня протитуманна фара ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель доутримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.
Повторювач стоп-сигналу Повторювач стоп-сигналу працює
на світлодіодах і не підлягає заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Перевірка ламп
Увімкніть систему запалювання, активуйте та перевірте всі ліхтарі.Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім
вийміть її за правий кінець.
