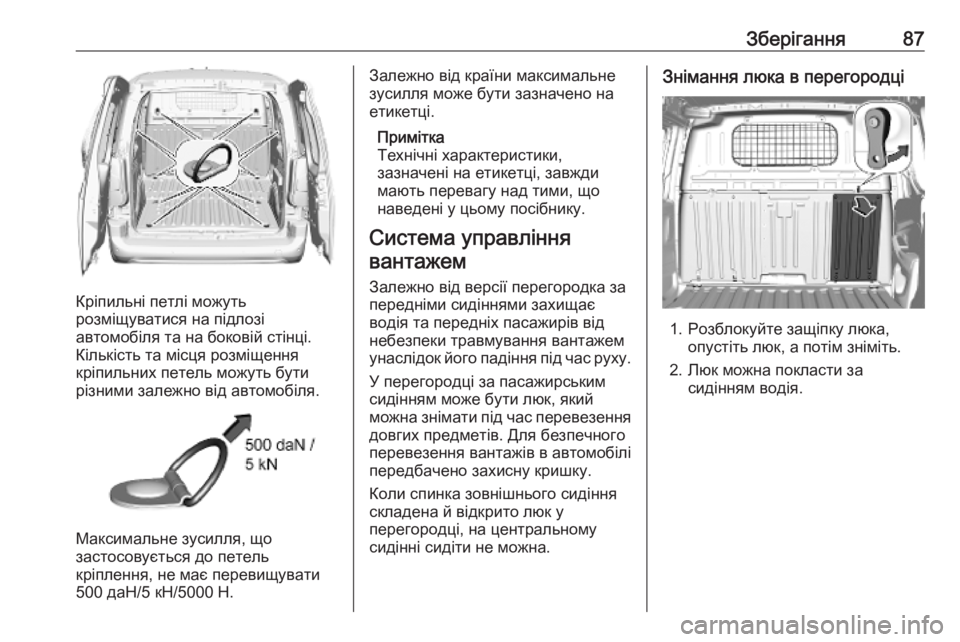

Зберігання87
Кріпильні петлі можуть
розміщуватися на підлозі
автомобіля та на боковій стінці.
Кількість та місця розміщення
кріпильних петель можуть бути
різними залежно від автомобіля.
Максимальне зусилля, що
застосовується до петель
кріплення, не має перевищувати
500 даН/5 кН/5000 Н.
Залежно від країни максимальне
зусилля може бути зазначено на етикетці.
Примітка
Технічні характеристики,
зазначені на етикетці, завжди
мають перевагу над тими, що
наведені у цьому посібнику.
Система управління вантажем
Залежно від версії перегородка за
передніми сидіннями захищає
водія та передніх пасажирів від
небезпеки травмування вантажем
унаслідок його падіння під час руху.
У перегородці за пасажирським
сидінням може бути люк, який
можна знімати під час перевезення
довгих предметів. Для безпечного
перевезення вантажів в автомобілі
передбачено захисну кришку.
Коли спинка зовнішнього сидіння складена й відкрито люк у
перегородці, на центральному
сидінні сидіти не можна.Знімання люка в перегородці
1. Розблокуйте защіпку люка, опустіть люк, а потім зніміть.
2. Люк можна покласти за сидінням водія.

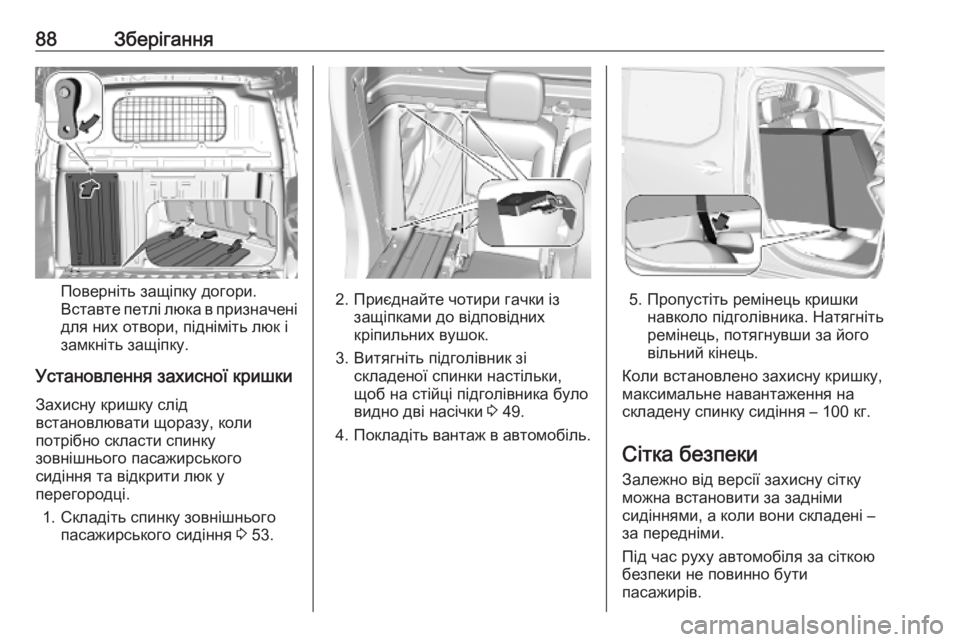

88Зберігання
Поверніть защіпку догори.
Вставте петлі люка в призначені для них отвори, підніміть люк і
замкніть защіпку.
Установлення захисної кришки
Захисну кришку слід
встановлювати щоразу, коли
потрібно скласти спинку
зовнішнього пасажирського
сидіння та відкрити люк у
перегородці.
1. Складіть спинку зовнішнього пасажирського сидіння 3 53.2. Приєднайте чотири гачки із
защіпками до відповідних
кріпильних вушок.
3. Витягніть підголівник зі складеної спинки настільки,щоб на стійці підголівника було
видно дві насічки 3 49.
4. Покладіть вантаж в автомобіль.5. Пропустіть ремінець кришки
навколо підголівника. Натягніть
ремінець, потягнувши за його
вільний кінець.
Коли встановлено захисну кришку,
максимальне навантаження на
складену спинку сидіння – 100 кг.
Сітка безпеки
Залежно від версії захисну сітку
можна встановити за задніми
сидіннями, а коли вони складені –
за передніми.
Під час руху автомобіля за сіткою
безпеки не повинно бути
пасажирів.

Зберігання89Установлення
Позаду задніх сидінь
● З обох сторін у рамі даху над задніми сидіннями є монтажні
отвори. Відкрийте кришки та
встановіть рейку із захисною
сіткою з одного боку, а потім
зігніть рейку та встановіть і
зафіксуйте її з протилежного
боку.
● Зачепіть гачки на ремінцях захисної сітки за петлі позаду
задніх сидінь.
Натягніть обидва ремені,
потягнувши за вільний кінець.
● Спинки задніх сидінь повинні бути піднятими.
Позаду передніх сидінь
● З обох сторін у рамі даху надпередніми сидіннями є
монтажні отвори. Відкрийте
кришки та встановіть рейку із захисною сіткою з одного боку,
а потім зігніть рейку та
встановіть і зафіксуйте її з
протилежного боку.

90Зберігання
● Накиньте один ремінець нарейку під подушкою сидіння
водія, а другий – на рейку
пасажирського сидіння. Потім зачепіть гачок кожного ремінця
за відповідний ремінець.
Натягніть обидва ремені,
потягнувши за вільний кінець.
● Опустіть підголівники та складіть спинки задніх сидінь
3 82.
Решітка багажного
відділення
Залежно від версії перегородка
захищає водія та пасажирів від
небезпеки травмування вантажем
унаслідок його падіння під час руху.
Перегородка можна встановити
позаду передніх або задніх сидінь.

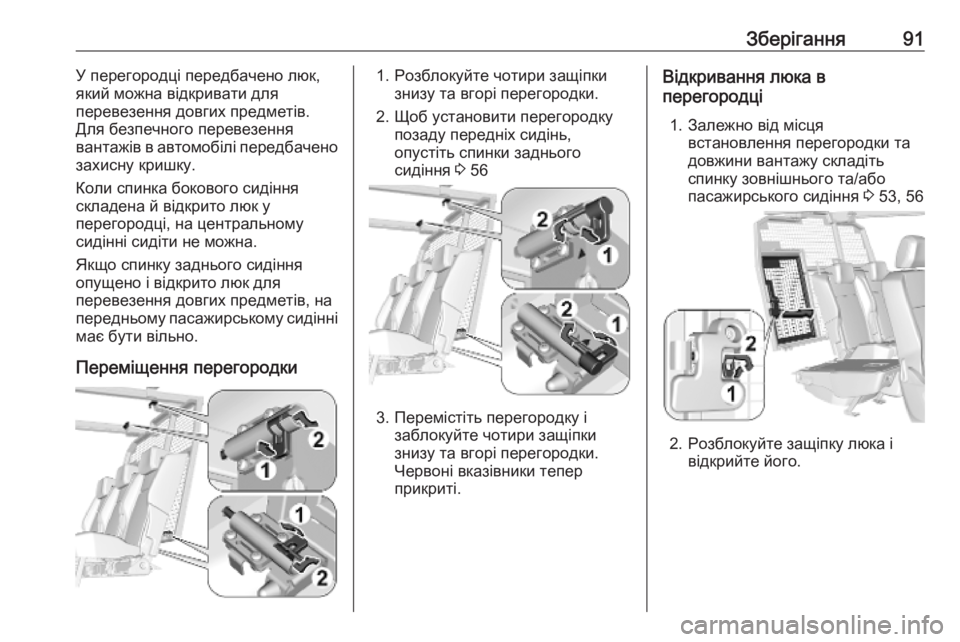

Зберігання91У перегородці передбачено люк,
який можна відкривати для
перевезення довгих предметів.
Для безпечного перевезення
вантажів в автомобілі передбачено
захисну кришку.
Коли спинка бокового сидіння
складена й відкрито люк у
перегородці, на центральному
сидінні сидіти не можна.
Якщо спинку заднього сидіння
опущено і відкрито люк для
перевезення довгих предметів, на
передньому пасажирському сидінні має бути вільно.
Переміщення перегородки1. Розблокуйте чотири защіпки знизу та вгорі перегородки.
2. Щоб установити перегородку позаду передніх сидінь,
опустіть спинки заднього сидіння 3 56
3. Перемістіть перегородку і
заблокуйте чотири защіпки
знизу та вгорі перегородки.
Червоні вказівники тепер
прикриті.
Відкривання люка в
перегородці
1. Залежно від місця встановлення перегородки та
довжини вантажу складіть
спинку зовнішнього та/або
пасажирського сидіння 3 53, 56
2. Розблокуйте защіпку люка і
відкрийте його.

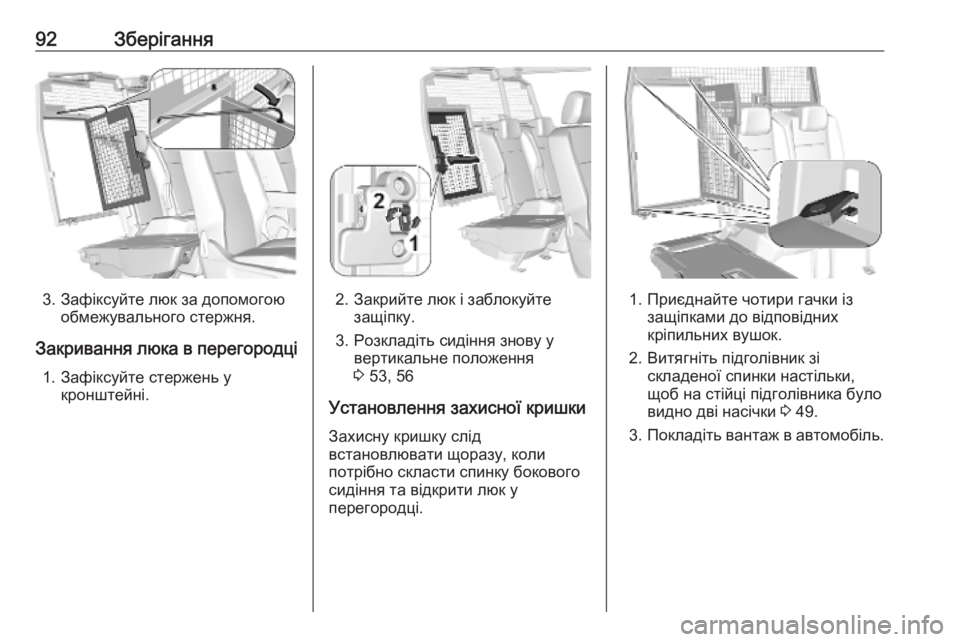

92Зберігання
3. Зафіксуйте люк за допомогоюобмежувального стержня.
Закривання люка в перегородці 1. Зафіксуйте стержень у кронштейні.2. Закрийте люк і заблокуйтезащіпку.
3. Розкладіть сидіння знову у вертикальне положення
3 53, 56
Установлення захисної кришки
Захисну кришку слід
встановлювати щоразу, коли
потрібно скласти спинку бокового
сидіння та відкрити люк у
перегородці.1. Приєднайте чотири гачки із защіпками до відповідних
кріпильних вушок.
2. Витягніть підголівник зі складеної спинки настільки,
щоб на стійці підголівника було
видно дві насічки 3 49.
3. Покладіть вантаж в автомобіль.

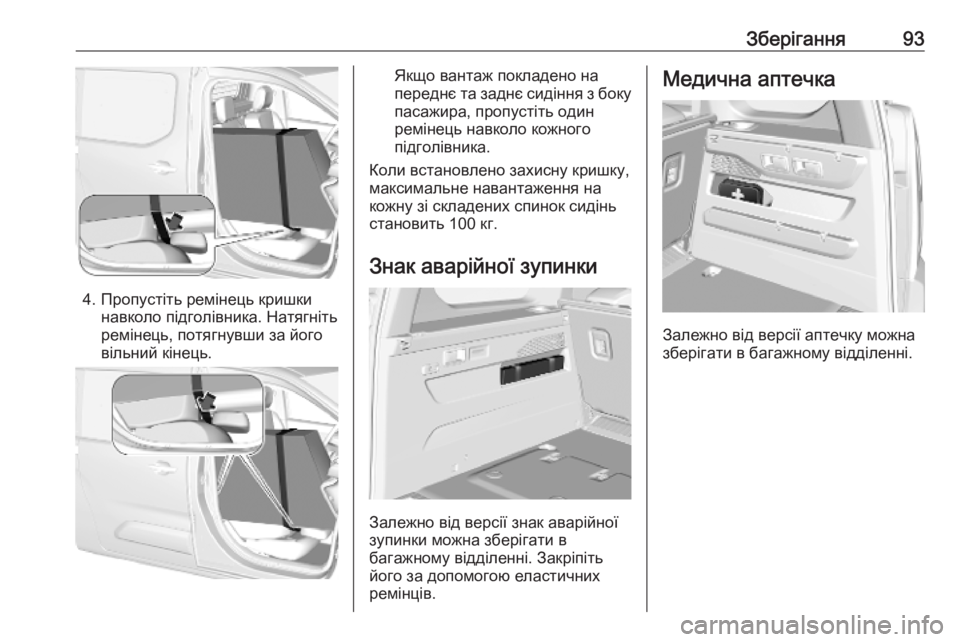

Зберігання93
4. Пропустіть ремінець кришкинавколо підголівника. Натягніть
ремінець, потягнувши за його
вільний кінець.
Якщо вантаж покладено на
переднє та заднє сидіння з боку
пасажира, пропустіть один
ремінець навколо кожного
підголівника.
Коли встановлено захисну кришку,
максимальне навантаження на
кожну зі складених спинок сидінь
становить 100 кг.
Знак аварійної зупинки
Залежно від версії знак аварійної
зупинки можна зберігати в
багажному відділенні. Закріпіть його за допомогою еластичних
ремінців.
Медична аптечка
Залежно від версії аптечку можна
зберігати в багажному відділенні.

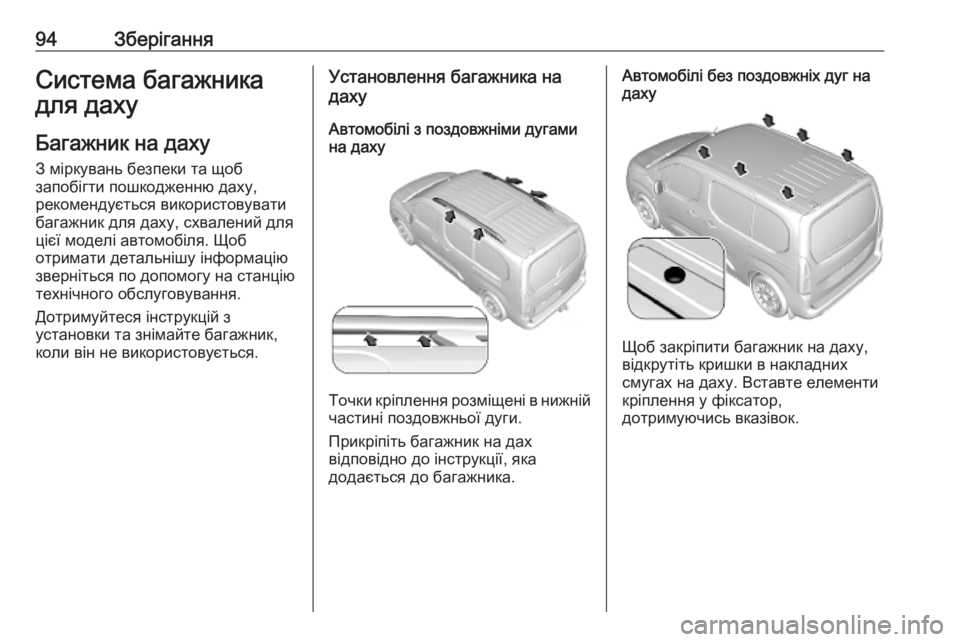

94ЗберіганняСистема багажника
для даху
Багажник на даху З міркувань безпеки та щоб
запобігти пошкодженню даху,
рекомендується використовувати
багажник для даху, схвалений для
цієї моделі автомобіля. Щоб
отримати детальнішу інформацію
зверніться по допомогу на станцію
технічного обслуговування.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.Установлення багажника на
даху
Автомобілі з поздовжніми дугами на даху
Точки кріплення розміщені в нижній
частині поздовжньої дуги.
Прикріпіть багажник на дах
відповідно до інструкції, яка
додається до багажника.
Автомобілі без поздовжніх дуг на
даху
Щоб закріпити багажник на даху,
відкрутіть кришки в накладних
смугах на даху. Вставте елементи
кріплення у фіксатор,
дотримуючись вказівок.
