2018 YAMAHA YZF-R1 Instructieboekje (in Dutch)

Voor uw veiligheid – controles voor het rijden
5-2
1
2
3
456
7
8
9
10
11
12
Achterrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulis ch systeem op lekkage. 7-23, 7-24
Koppeling Controleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag
van de koppelingshendel.
Stel indien nodig bij. 7-21
Gasgreep Controleer of de werking soepel is.
Controleer de vrije slag van de gasgreep.
Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te
stellen en de kabel en het kabelhuis te smeren. 7-18, 7-27
Bedieningskabels Controleer of de werking soepel is.
Smeer indien nodig. 7-27
Aandrijfketting Controleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig. 7-25, 7-27
Wielen en banden Controleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig. 7-19, 7-21
Rem- en schakelpedalen Controleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten. 7-28
Rem- en koppelingshendels Controleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten. 7-28
Zijstandaard Controleer of de werking soepel is.
Smeer indien nodig het scharnierpunt. 7-29
ITEM CONTROLES PAGINA
BX4-9-D1.book 2 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Voor uw veiligheid – controles voor het rijden
5-3
1
2
3
45
6
7
8
9
10
11
12
Framebevestigingen Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast. —
Luchtaanzuigkanaal Controleer of het luchtaanzuigkanaal niet is geblokkeerd.
Verwijder vreemde voorwerpen van het rooster indien nodig. —
Instrumenten, verlichting,
signaleringssysteem en
schakelaars Controleer de werking.
Corrigeer indien nodig.
—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 4-47
ITEM CONTROLES PAGINA
BX4-9-D1.book 3 ページ ２０１８年６月７日　木曜日　午前１０時５２分

6-1
1
2
3
4
567
8
9
10
11
12
Gebruik en belangrijke rij-informatie
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk eenongeval of letsel tot gevolg.
DAU73461
OPMERKINGDit model is uitgerust met:
een traagheidsmeeteenheid (IMU) die
de motor laat afslaan als de machine
kantelt. Schakel in dat geval het con-
tactslot uit (en weer in) voordat u pro-
beert de motor opnieuw te starten. Als
u dat niet doet zal de motor niet star-
ten, ondanks dat de motor wordt aan-
gezwengeld als u op de startknop
drukt.

een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Druk in dat
geval eenvoudigweg op de startknopom de motor weer te starten.
DAU79303
De motor startenHet startspersysteem (pagina 4-48) staat
starten alleen toe als aan een van de vol-
gende voorwaarden is voldaan:
De versnellingsbak staat in de vrij-
stand.

De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Om de motor te starten
1. Steek de sleutel in het contactslot.
2. Zet de Stop/Run/Start-knop op “ ”.
3. Draai het contactslot (sleutel) naar “ON”.
4. Controleer of de volgende waarschu- wingslampjes en indicators een zelf-
controle doorlopen.

Waarschuwingslampje motorsto-
ring

Waarschuwingslampje oliedruk en
koelvloeistoftemperatuur

ABS-waarschuwingslampje

Waarschuwingslampje brandstof-
niveau

Waarschuwingslampje hulpsyste-
men

Schakelcontrolelampje
BX4-9-D1.book 1 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Gebruik en belangrijke rij-informatie
6-2
1
2
3
4
56
7
8
9
10
11
12

Controlelampje stabiliteitsregeling

Controlelampje startblokkering
OPMERKING
Het waarschuwingslampje oliedruk en
koelvloeistoftemperatuur moet gaan
branden, kort uitgaan, en dan blijven
branden totdat de motor is gestart.

Het ABS-waarschuwingslampje blijftbranden totdat u gaat rijden.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealerom de machine te controleren.
5. Zet de versnellingsbak in de vrijstand (of houd de koppelingshendel inge-
knepen met de zijstandaard omhoog).
6. Druk op de startknop en laat deze weer los als de motor start.
Als de motor niet binnen 5 seconden
start nadat op de startknop is gedrukt,
wacht dan 10 seconden alvorens op-
nieuw op de knop te drukken zodat de
accuspanning kan worden hersteld.LET OP
DCA11043
Trek nooit snel op terwijl de motor nog koud is, dit verkort de levensduur van de
motor!
DAU67082
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
Dit model is uitgerust met QSS. Zie pagina’s
3-3 en 4-17.OPMERKINGDruk om naar de vrijstand ( ) te schakelen
het schakelpedaal rustig in vanuit de 2e ver-
snelling, of trek het iets omhoog vanuit de1e versnelling.LET OP
DCA22521

Rijd niet lange tijd met afgezette

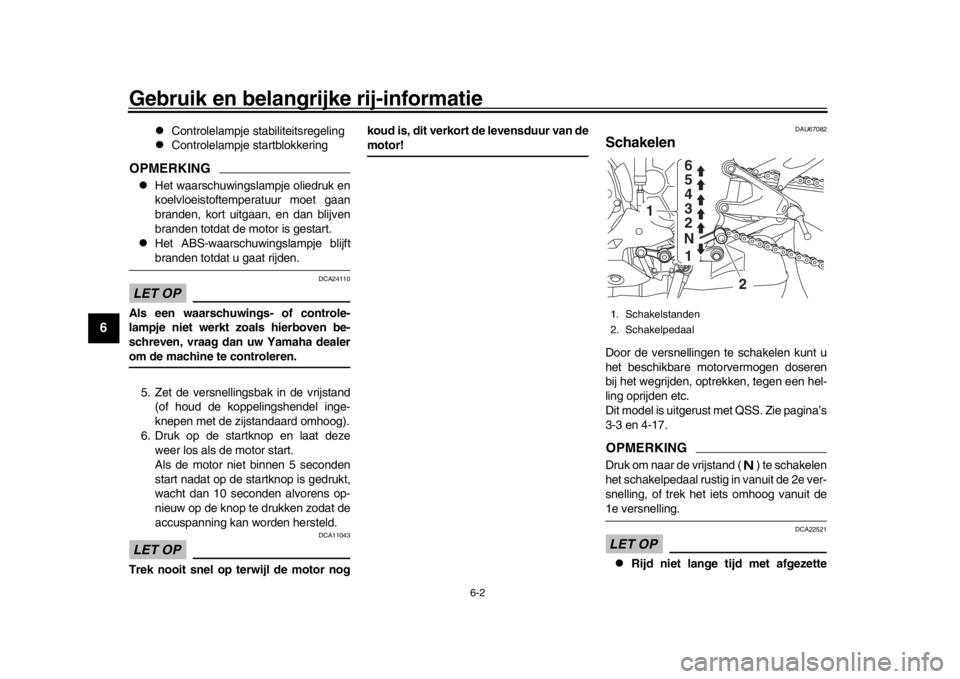

1. Schakelstanden
2. Schakelpedaal
1 2 3 4
5 6
N
1
2
BX4-9-D1.book 2 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Gebruik en belangrijke rij-informatie6-3
1
2
3
4
567
8
9
10
11
12
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.

Knijp bij het schakelen altijd de kop-
pelingshendel in om schade aan de
motor, versnellingsbak en aandrijf-
lijn te voorkomen, tenzij het snel-schakelsysteem wordt gebruikt.
DAU16811
Tips voor een zuinig
brandstofverbruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.

Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.

Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16842
InrijperiodeDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17085
0–1000 km (0–600 mi)
Laat de motor niet langer dan 7000 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie worden ver-
verst en moet de o liefilterpatroon of het
oliefilterelement worden vervan-
gen.
[DCA10303]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 8400 tpm
achtereen draaien.
BX4-9-D1.book 3 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Gebruik en belangrijke rij-informatie
6-4
1
2
3
4
56
7
8
9
10
11
12
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP
DCA10311

Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.

Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
OPMERKINGTijdens en na de inrijperiode van de motor
kan door de hitte van de uitlaatgassen de
uitlaatpijp iets verkleur en, maar dit is volko-men normaal.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312

De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.

Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.

Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-den kunnen vatten.
BX4-9-D1.book 4 ページ ２０１８年６月７日　木曜日　午前１０時５２分

7-1
1
2
3
4
5
678
9
10
11
12
Periodiek onderhoud en afstelling
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. Het is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkor t afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhouddan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van onderhoud de motor af tenzij anders aangegeven.

Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.

Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-formatie over koolmonoxide.WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens dezeaan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-onderhoud
apart gegroepeerd. Dit onderhoud vereist
gespecialiseerde gegevens, kennis en ge-
reedschap. Onderhoud, vervanging, of re-
paratie van emissiecontroleapparatuur en
-systemen kan door elke
gecertificeerde re-
parateur worden uitgev oerd (indien van toe-
passing). Yamaha dealers beschikken over
de training en het gereedschap om dit on-
derhoud uit te voeren.
BX4-9-D1.book 1 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Periodiek onderhoud en afstelling
7-2
1
2
3
4
5
67
8
9
10
11
12
DAU67091
GereedschapssetDe gereedschapsset dient afzonderlijk van
de machine te worden bewaard. Er zijn ech-
ter twee zeskantsleutels onder het duoza-
del bevestigd. (Zie pagina 4-38.)
De informatie in deze handleiding en het
meegeleverde gereedschap zijn bedoeld
om u te ondersteunen bij het uitvoeren van
preventief onderhoud en kleinere repara-
ties. Voor de correcte uitvoering van be-
paalde onderhoudswerkzaamheden is
echter het gebruik van een momentsleutel
en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de
daarvoor vereiste gereedschappen of erva-
ring.
1. Zeskantsleutel
1
BX4-9-D1.book 2 ページ ２０１８年６月７日　木曜日　午前１０時５２分
