Page 81 of 130
Periodiek onderhoud en afstelling
7-3
1
2
3
4
5
678
9
10
11
12
DAU71032
Periodieke onderhoudsschema’s
Items die met een sterretje zijn gemarkeerd, moeten worden ui tgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en techni sche vaardigheden nodig zijn.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
De jaarlijkse controles moeten elk jaar worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op af-
standsbasis wordt verricht.
DAU71051
Periodiek onderhoudsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE CONTROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Brandstofleiding Controleer de brandstofslangen
op scheurtjes of beschadigingen.
Vervang indien nodig.
2*Bougies Controleer de conditie.
Reinig en stel elektrodenafstand
af.
Vervangen.
3 * Klepspeling Controleren en afstellen. Elke 40000 km (24000 mi)
4 * Brandstofinjectie Controleer het stationaire
toerental van de motor.
Controleer de synchronisatie en stel deze af.
5 * Uitlaatsysteem Controleer op lekkage.
Zet indien nodig vast.
Vervang pakkingen indien nodig.
6* Uitstootcontrolesy-
steem voor benzine-
dampen Controleer het controlesysteem
op beschadiging.
Vervang indien nodig.
BX4-9-D1.book 3 ページ ２０１８年６月７日 木曜日 午前１０時５２分
Page 82 of 130
Periodiek onderhoud en afstelling
7-4
1
2
3
4
5
67
8
9
10
11
12
7 * Luchtinlaatsysteem Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
Vervang beschadigde onderdelen indien nodig.
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE CONTROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BX4-9-D1.book 4 ページ ２０１８年６月７日 木曜日 午前１０時５２分
Page 83 of 130
Periodiek onderhoud en afstelling
7-5
1
2
3
4
5
678
9
10
11
12
DAU71351
Algemeen smeer- en onderhoudsschemaNR. ITEM CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Diagnostische
systeemcontrole Voer dynamische inspectie uit met
Yamaha diagnosegereedschap.
Controleer de storingscodes.
2 * Luchtfilterelement Vervangen. Elke 40000 km (24000 mi)
3 Koppeling Controleer de werking.
Afstellen.
4 * Voorrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig.
5*Achterrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig.
6*Remslangen Controleer op scheurtjes en
beschadigingen.
Vervangen. Elke 4 jaar
7 * Remvloeistof Verversen. Elke 2 jaar
8 * Wielen Controleer de speling en
controleer op beschadigingen.
Vervang indien nodig.
9*Banden Controleer op slijtage en
beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.
BX4-9-D1.book 5 ページ ２０１８年６月７日 木曜日 午前１０時５２分
Page 84 of 130
Periodiek onderhoud en afstelling
7-6
1
2
3
4
5
67
8
9
10
11
12
10 * Wiellagers Controleer op speling of
beschadigingen.
11 * Lagers
scharnierpunt
achterbrug Controleer op een correcte
werking en overmatige speling.
Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 Aandrijfketting Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 800 km (500 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
13 * Balhoofdlagers Controleer of de lagers loszitten.
Smeren met gematigde hoeveelheid lithiumvet.
14 * Stuurdemper Controleer op een correcte
werking en olielekkage.
15 * Framebevestigingen Controleer of alle moeren, bouten
en schroeven stevig zijn
vastgezet.
16 Scharnieras van
remhendel Smeren met siliconenvet.
17 Scharnieras van
rempedaal Smeren met lithiumvet.
18 Scharnieras van
koppelingshendel Smeren met lithiumvet.
19 Scharnieras van
schakelpedaal Smeren met lithiumvet.
20 Zijstandaard Controleer de werking.
Smeren met lithiumvet.
2 1 * Zijstandaardschakelaar Controleer de werking en vervang
indien nodig.
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BX4-9-D1.book 6 ページ ２０１８年６月７日 木曜日 午前１０時５２分
Page 85 of 130
Periodiek onderhoud en afstelling
7-7
1
2
3
4
5
678
9
10
11
12
22 * Voorvork Controleer op een correcte
werking en olielekkage.
Vervang indien nodig.
23 * Schokdemperunit Controleer op een correcte
werking en olielekkage.
Vervang indien nodig.
24 * Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm Controleer de werking.
25 Motorolie Verversen (warm de motor op
alvorens olie af te tappen).
Controleer het olieniveau en controleer de machine op
olielekkage.
26 Oliefilterpatroon Vervangen.
27 * Koelsysteem Controleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.
Verversen. Elke 3 jaar
28 * EXUP-systeem Controleer de werking, de vrije
slag van de kabel en de positie
van de katrol.
29 * Voor- en achterrem-
schakelaar Controleer de werking.
30 * Bewegende delen
en kabels Smeren.
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BX4-9-D1.book 7 ページ ２０１８年６月７日 木曜日 午前１０時５２分
Page 86 of 130
Periodiek onderhoud en afstelling
7-8
1
2
3
4
5
67
8
9
10
11
12
DAU72811
OPMERKING
Luchtfilter
Het luchtfilter van dit model is voorzi en van een geolied papieren element. Dit elemen t kan niet met perslucht worden gereinigd en
zal beschadigd raken als u dat toch probeert.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
Controleer regelmatig het vloeistofniveau van de remmen voor en achter. Vul bij indien vereist.
Vervang elke twee jaar de hoofdremcilin der achter, de interne onderdelen van de hoofdremcilinder voor en de remklauwen, en
ververs de remvloeistof.
Vervang de remslangen elke vier jaar of eerder als deze gescheurd of beschadigd zijn of als enig gedeelte van de roestvrijstalenremslang zwart is verkleurd.
31 *Gasgreephuis en
gaskabel Controleer werking en vrije slag.
Stel de vrije slag van de gaskabel
af indien nodig.
Smeer het gasgreephuis en de gaskabel.
32 * Lampen,
richtingaanwijzers
en schakelaars Controleer de werking.
Stel de koplamplichtbundel af.
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BX4-9-D1.book 8 ページ ２０１８年６月７日 木曜日 午前１０時５２分
Page 87 of 130
Periodiek onderhoud en afstelling
7-9
1
2
3
4
5
678
9
10
11
12
DAU18713

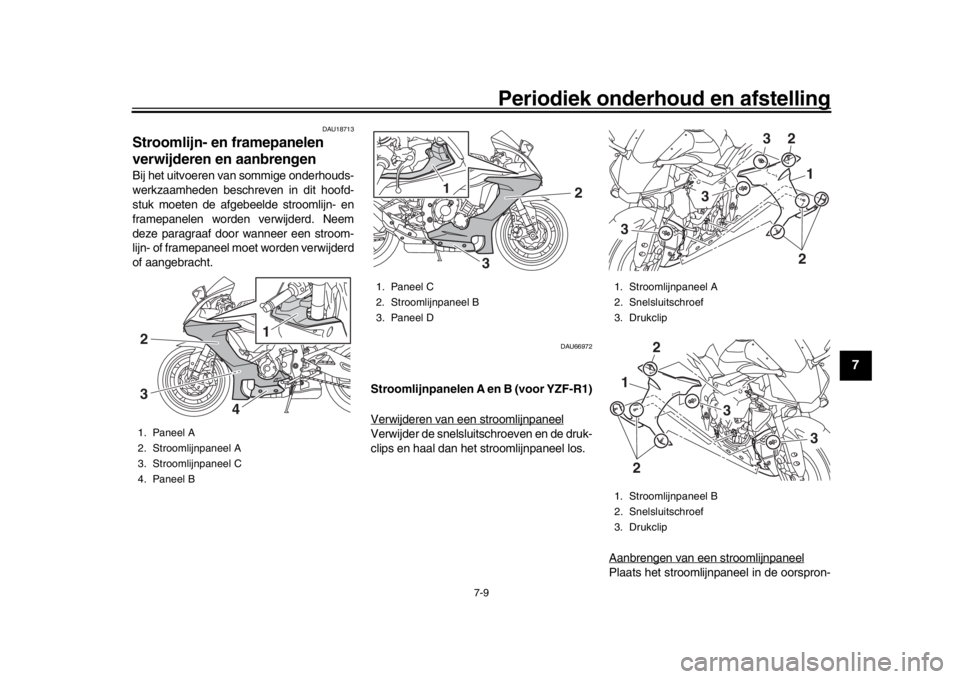

Stroomlijn- en framepanelen
verwijderen en aanbrengenBij het uitvoeren v an sommige onderhouds-
werkzaamheden beschreven in dit hoofd-
stuk moeten de afgebeelde stroomlijn- en
framepanelen worden verwijderd. Neem
deze paragraaf door wanneer een stroom-
lijn- of framepaneel moet worden verwijderd
of aangebracht.
DAU66972
Stroomlijnpanelen A en B (voor YZF-R1)
Verwijderen van een stroomlijnpaneelVerwijder de snelsluitschroeven en de druk-
clips en haal dan het stroomlijnpaneel los.
Aanbrengen van een stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
1. Paneel A
2. Stroomlijnpaneel A
3. Stroomlijnpaneel C
4. Paneel B
1
2
34
1. Paneel C
2. Stroomlijnpaneel B
3. Paneel D
1
2
3
1. Stroomlijnpaneel A
2. Snelsluitschroef
3. Drukclip
1. Stroomlijnpaneel B
2. Snelsluitschroef
3. Drukclip
1
2
3 2
3
3
1
2
3
2
3
BX4-9-D1.book 9 ページ ２０１８年６月７日 木曜日 午前１０時５２分
Page 88 of 130
Periodiek onderhoud en afstelling
7-10
1
2
3
4
5
67
8
9
10
11
12
kelijke positie en breng dan de drukclips en
snelsluitschroeven aan.
Stroomlijnpaneel C (voor YZF-R1)
Verwijderen van een stroomlijnpaneel1. Verwijder de stroomlijnpanelen A en B.
2. Verwijder de schroeven en flensbus- sen, en haal dan het stroomlijnpaneel
los.
Aanbrengen van een stroomlijnpaneel1. Plaats het stroomlijnpaneel in de oor- spronkelijke positie en breng dan de
flensbussen en schroeven aan.
2. Monteer de stroomlijnpanelen A en B. Stroomlijnpanelen A en B (voor
YZF-R1M)
Verwijderen van een stroomlijnpaneel
Verwijder de schroef, flensbus, snelsluit-
schroeven en de drukclips en haal dan het
stroomlijnpaneel los.
Aanbrengen van een stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de flensbus,
schroef, drukclips en de snelsluitschroeven
aan.
DAU66980
Panelen A en C
Verwijderen van een paneelVerwijder de drukclip en de schroef en trek
dan het paneel los.
1. Stroomlijnpaneel C
2. Schroef
3. Flensbus
3
2 1
1. Stroomlijnpaneel A
2. Snelsluitschroef
3. Drukclip
4. Schroef
5. Flensbus
2
3
2
3
3
45
1
1. Stroomlijnpaneel B
2. Snelsluitschroef
3. Drukclip
4. Schroef
5. Flensbus1 2
3
4
5
2
BX4-9-D1.book 10 ページ ２０１８年６月７日 木曜日 午前１０時５２分
