Entretien périodique et réglage
7-12
7
4. Séparer l’élément en mousse de son
armature.
5. Nettoyer l’élément en mousse dans du dissolvant, puis le comprimer afin
d’éliminer le dissolvant.
6. Enduire toute la surface de l’élément en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.
N.B.
L’élément en mousse doit être humide,
mais ne peut goutter.
7. Remonter l’élément en mousse sur son armature en le tendant sur celle-
ci.
8. Appliquer de la graisse multi-usage sur l’assise de l’élément de filtre à air.
9. Loger l’élément dans le boîtier de filtre à air en dirigeant son ergot vers le
haut, puis monter la vis papillon et sa
rondelle. ATTENTION : S’assurer
que l’élément d u filtre à air est cor-
rectement logé dans le boîtier d e
filtre à air. Ne jamais mettre le mo-
teur en marche avant d ’avoir re-
monté l’élément du filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482] ATTENTION :
Bien veiller à monter la ron delle en
d isposant son côté recourbé vers
l’extérieur, comme illustré.
[FCA16692]
1. Vis papillon
2. Rondelle
3. Élément du filtre à air
1. Élément en mousse
2. Armature d’élément du boîtier de filtre à air
1 2
Huile recommandée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
1. Assise de l’élément de filtre à air
1
U1SN86F0.book Page 12 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-13
7
10. Remettre le couvercle du boîtier de
filtre à air en place comme illustré.
11. Remettre la selle en place.
FAU42111
Réglage du carburateur
Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des ré-
glages d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.
ATTENTION
FCA10551
Le carburateur a été réglé à l’usine
Yamaha après avoir subi d e nombreux
tests. Toute mo dification des réglages
effectuée par une personne ne possé-
d ant pas les connaissances techniques
requises pourrait provoquer une baisse
d u rend ement du moteur, voire son en-
d ommagement.
1. Élément du filtre à air
2. Patte de fixation
1. Rondelle
1
U1SN86F0.book Page 13 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-14
7
FAU44391
Réglage du régime de ralenti du
moteur
Il convient de régler le régime de ralenti
quand nécessaire.
1. Mettre le moteur en marche et veiller à bien le mettre en température.
2. Tourner la vis de butée de papillon des gaz jusqu’à ce que le moteur tourne
au régime le plus faible possible.
3. Pour augmenter le régime de ralenti du moteur, tourner la vis de butée de
papillon des gaz dans le sens (a). Pour
diminuer le régime de ralenti du mo-
teur, tourner la vis de butée de papil-
lon des gaz dans le sens (b).
FAU48434
Réglage de la gar de de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et la régler comme suit si né-
cessaire.
N.B.
Il faut s’assurer que le régime de ralenti du
moteur est réglé correctement avant de
procéder au contrôle et au réglage de la
garde de la poignée des gaz.
1. Faire glisser le cache en caoutchouc
vers l’arrière.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde de la poi-
gnée des gaz, tourner l’écrou de ré-
glage dans le sens (a). Pour réduire la
garde de la poignée des gaz, tourner
l’écrou de réglage dans le sens (b).
1. Vis de butée de papillon des gaz
1. Garde de la poignée des gaz
Gar de de la poignée d es gaz :
3.0–5.0 mm (0.12–0.20 in)
U1SN86F0.book Page 14 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-15
7
4. Serrer le contre-écrou, puis faire glis-
ser le cache en caoutchouc en place.
FAU65041
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA14382
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus au poi ds du pilote, à la vi-
tesse et aux con ditions de
con duite.
1. Contre-écrou
2. Écrou de réglage de la garde de poignée
des gaz
3. Cache en caoutchouc
23
(a)
(b)1
Pression de gonflage d e pneu
stan dar d:
Avant : 100 kPa (1.00 kgf/cm2, 15 psi)
Arrière : 100 kPa (1.00 kgf/cm2, 15 psi)
U1SN86F0.book Page 15 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-16
7
Contrôle des pneus
Contrôler les pneus avant chaque départ.
ATTENTION
FCA15581
 Bien veiller à ce que les butées de
talon soient serrées. En effet, le
pneu risquerait de se d éjanter lors-
que le gonflage est insuffisant.
 Bien veiller à ce que le corps de
valve soit bien droite. Une tige de
valve de pneu inclinée in dique que
le pneu est mal assis sur sa jante.
Tourner le pneu de sorte que le
corps de valve soit bien droit.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac- compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière d
oivent être
d e la même conception et du même fa-
bricant afin d e garantir une bonne tenue
d e route et éviter les acci dents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA14391
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité d e la moto est ré-
d uite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
d e son contrôle.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.

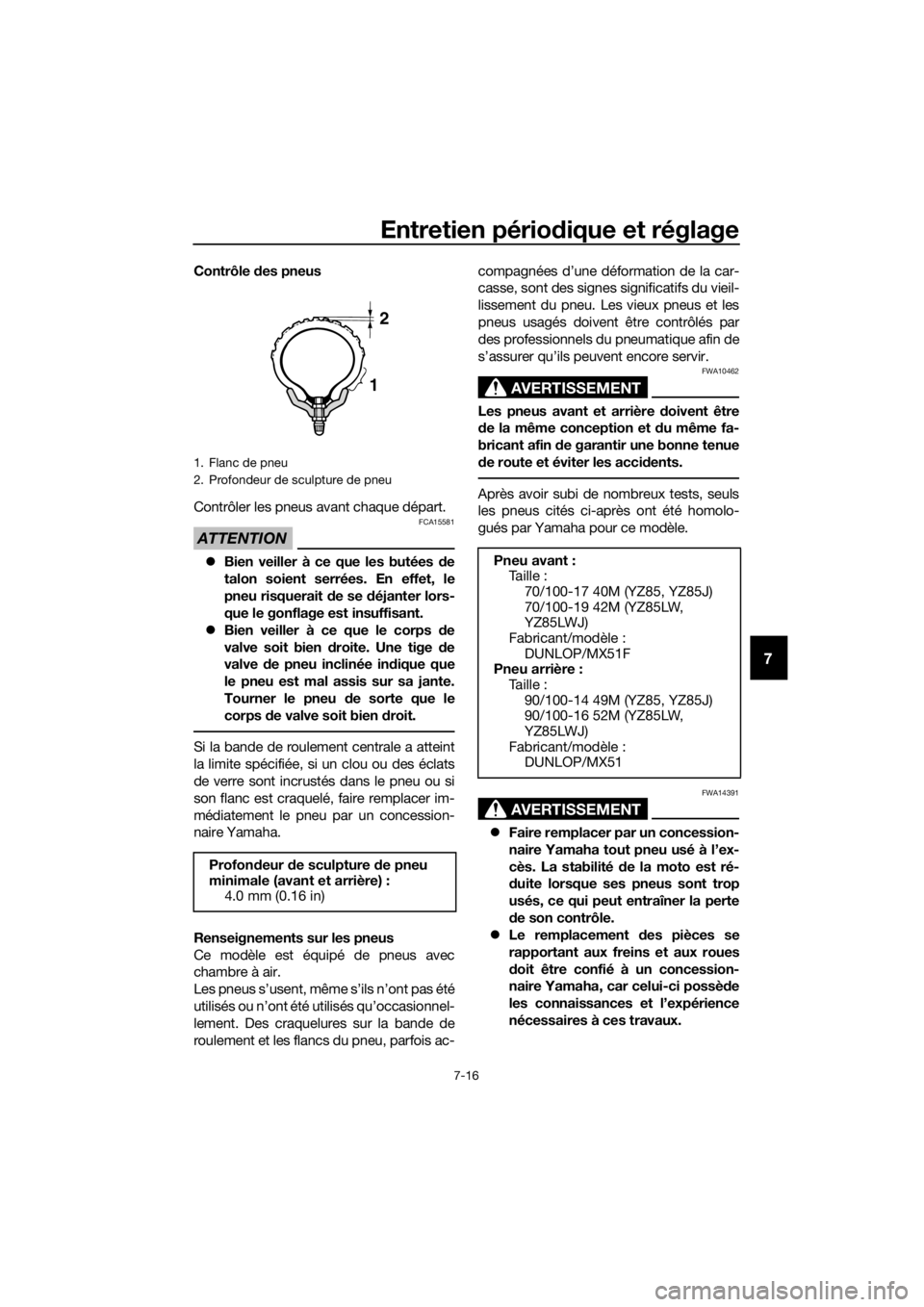

1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profon deur de sculpture d e pneu
minimale (avant et arrière) : 4.0 mm (0.16 in)
1
2
Pneu avant :Taille :
70/100-17 40M (YZ85, YZ85J)
70/100-19 42M (YZ85LW,
YZ85LWJ)
Fabricant/modèle : DUNLOP/MX51F
Pneu arrière :
Taille : 90/100-14 49M (YZ85, YZ85J)
90/100-16 52M (YZ85LW,
YZ85LWJ)
Fabricant/modèle : DUNLOP/MX51
U1SN86F0.book Page 16 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-17
7
 La pose d’une rustine sur une
chambre à air crevée n’est pas re-
comman dée. En cas d ’urgence tou-
tefois, réparer la chambre à air avec
le plus gran d soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité.FAU48322
Roues à rayons
AVERTISSEMENT
FWA10611
Les roues d e ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter des
pneus sans chambre à air sur ce mo-
d èle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout
autrement endommagées, et il faut
contrôler le serrage et le bon état des
rayons. Si une roue est endommagée
de quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répara-
tion sur une roue. Toute roue défor-
mée ou craquelée doit être rempla-
cée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
U1SN86F0.book Page 17 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-18
7
FAU65774
Réglage de la gar de du levier
d ’embrayage
Mesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le dispositif de réglage de
la garde dans le sens (a). Pour la réduire, le
tourner dans le sens (b).
N.B.
Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :
1. Desserrer le câble d’embrayage en
tournant le dispositif de réglage à fond
dans le sens (a).
2. Faire glisser vers l’arrière le cache en caoutchouc et le dispositif de réglage
de la garde le long du câble d’em-
brayage, puis desserrer le contre-
écrou.
3. Pour augmenter la garde du levier d’embrayage, tourner la vis de réglage
d e l a g a r de d a ns l e se n s ( a) . P o u r l a r é-
duire, tourner le boulon de réglage
dans le sens (b). 4. Serrer le contre-écrou au câble d’em-
brayage.
5. Faire glisser le dispositif de réglage de
la garde du levier d’embrayage et le
cache en caoutchouc pour les remet-
tre dans leur position d’origine, en
veillant à aligner l’onglet du dispositif
de réglage et la fente du boulon de ré-
glage.
1. Garde du levier d’embrayage
2. Dispositif de réglage de la garde du levier
Gar de du levier d’embrayage :
7.0–12.0 mm (0.28–0.47 in)
12(b)
(a)1. Contre-écrou
2. Vis de réglage de la garde du levier d’em-
brayage
3. Dispositif de réglage de la garde du levier
4. Cache en caoutchouc
1. Onglet
2. Fente
1234(a)
(b)
1 2
U1SN86F0.book Page 18 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-19
7
FAU37914
Contrôle de la gar de du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d ’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte d e contrôle du véhicule et
être la cause d’un acci dent.
FAU44821
Contrôle du sélecteur
Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
1. Garde nulle au levier de frein
U1SN86F0.book Page 19 Tuesday, June 6, 2017 1:42 PM
