Parken
Zum Parken den Motor abstellen und den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10312
 Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em o der weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in d er Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
UBR880G0.book Page 5 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-1
7
GAU42074
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewä hrleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbe-
trieb angesehen werden. Je nach
Wetterbedingungen, Gelände, geographi-
schem Einsatzort und persönlicher Fahr-
weise müssen die Wartungsintervalle mög-
licherweise verkürzt werden.
WARNUNG
GWA10322
Ohne die richti ge Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich die Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn S ie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Hän dler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat b ewegliche
Teile, die Körperteile o der Klei dun g
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennun gen, Feuer o der Kohlenmonoxi
d-Ver giftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxi d siehe Sei
te 2-2.
WARNUNG
GWA15461
Bremsschei ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennun gen zu
vermei den, die Komponenten der
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
UBR880G0.book Page 1 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-2
7
GAU84191
Regelmäßi ge Wartun gs- und S chmierta belle
Die folgende Tabelle ist als allgemeine Richtlinie für Wartung und Schmierung gedacht. Bit-
te beachten Sie, dass bestimmte F aktoren wie Wetter , Gelände, geo grafische Lage und in-
dividueller Fahrstil einen Einfluss auf die erforderlichen Wartungs- und Schmierintervalle
haben. Wenn Sie sich nicht sicher sind, welche Wartungs- und Schmierintervalle in Ihrem
Fall die richtigen sind, fragen Sie Ihre Yamaha-Fachwerkstatt.
HINWEIS
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Da-
ten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausge-
führt werden.
NR. PRÜFPUNKT VORGEHENSWEISE
Nach dem
Einfahren
Jedes
Rennen
Jedes dritte Rennen
Jedes fünfte Rennen
Nach
Bedarf
1 *Kolben Den Kolben auf Ölkohleablagerungen,
Risse oder Beschädigung
kontrollieren.
Reinigen.
Ersetzen.

2 *
Kolbenringe Kolbenringstoß pr
üfen und
Kolbenringe auf Beschädigung
kontrollieren.
Ersetzen.
3 *
Kolbenbolzen und
Kolbenbolzenlager Kolbenbolzen und Kolbenbolzenlager
auf Beschädigung kontrollieren.
Ersetzen.
4 *
Zylinderkopf Zylinderkopf auf Ölkohleablagerungen
kontrollieren.
 Reinigen.
Zylinderkopfdichtung aufBeschädigung kontrollieren.
 Zylinderkopfschraubenerforderlichenfalls anziehen.
Zylinderkopfdichtung ersetzen.

5 *
Zylinder Zylinder auf Riefen und Verschleiß
kontrollieren.
 Reinigen.
Ersetzen.
6 *YPVS YPVS auf Kohleablagerungen und
Risse oder Beschädigung
kontrollieren.
Reinigen.

UBR880G0.book Page 2 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-3
7
10*Rotormutter
(Schwunglichtmag-
netzünder) Festziehen.

11 *
Kickstartersystem Zwischenrad auf Beschädigung
kontrollieren. Ersetzen, falls nötig.
Auspuffrohr und Schalldämpfer aufÖlkohleablagerungen kontrollieren.

12 *Auspuffanlage
Reinigen.
 Kurbelwelle auf Ölkohleablagerungenund Beschädigung kontrollieren.13 *Kurbelwelle
Reinigen.



14 *
Vergaser Vergasereinstellung pr
üfen und
Vergaser auf Verstopfungen
kontrollieren.
Einstellen und reinigen. Zustand kontrollieren.
15Zündkerze Reinigen und Abstand neu einstellen.
Ersetzen.
 Den Durchhang, die Ausrichtung und
den Zustand der Antriebskette
kontrollieren.
16 *Antriebskette Antriebskette einstellen und gr
ündlich
mit Yamaha-Ketten- und
Seilzugschmiermittel oder einem
gleichwertigen Produkt schmieren.
Ersetzen.

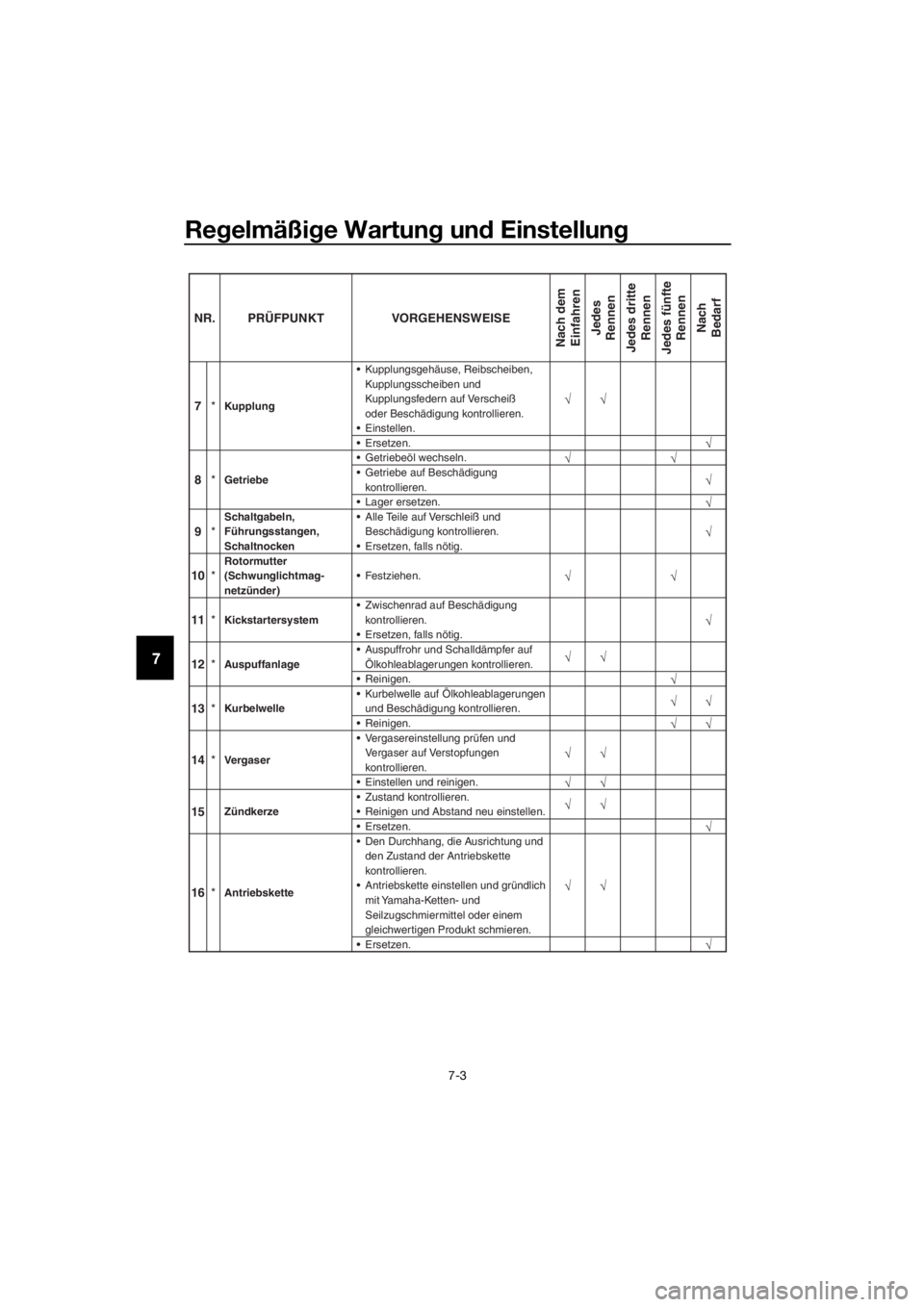

7
*
Kupplung Kupplungsgehäuse, Reibscheiben,
Kupplungsscheiben und
Kupplungsfedern auf Verscheiß
oder Beschädigung kontrollieren.
Einstellen.
Ersetzen.

8 *
Getriebe Getriebeöl wechseln.
 Getriebe auf Beschädigung
kontrollieren.
Lager ersetzen.
9 *Schaltgabeln,
Führungsstangen,
Schaltnocken Alle Teile auf Verschleiß und
Beschädigung kontrollieren.
 Ersetzen, falls nötig.
NR. PRÜFPUNKT VORGEHENSWEISE
Nach dem
Einfahren
Jedes
Rennen
Jedes dritte Rennen
Jedes fünfte Rennen
Nach
Bedarf
UBR880G0.book Page 3 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-4
7
23*Teleskopgabel Funktion pr
üfen und auf Öllecks
kontrollieren.
Ggf. einstellen.
 Staubdichtung reinigen und mit Lithiumseifenfett schmieren.
Gabelöl wechseln.
 Öldichtungen ersetzen. Schutzdichtung ersetzen.
ühlflüssigkeitsstand pr üfen und auf
Lecks kontrollieren.

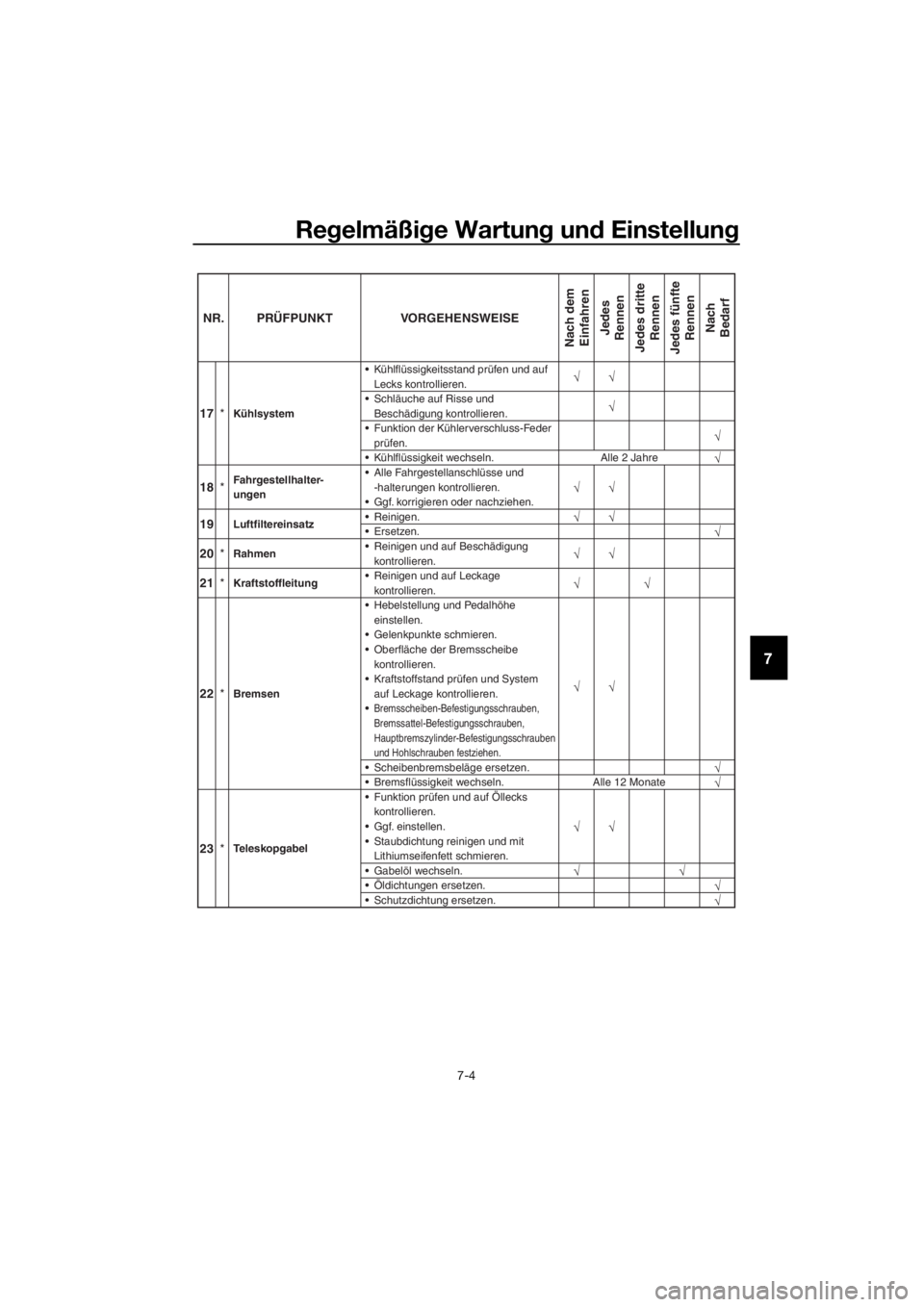

17 *
Kühlsystem Schläuche auf Risse und
Beschädigung kontrollieren.
Funktion der K ühlerverschluss-Feder
pr üfen.
ühlflüssigkeit wechseln. Alle 2 Jahre
Alle 12 Monate Alle Fahrgestellanschlüsse und -halterungen kontrollieren.

18
*Fahrgestellhalter-
ungen
Ggf. korrigieren oder nachziehen.
19Luftfiltereinsatz Reinigen. Ersetzen.
20 *
Rahmen Reinigen und auf Beschädigung
kontrollieren.

21
*
Kraftstoffleitung Reinigen und auf Leckage
kontrollieren.
22 *
Bremsen Hebelstellung und Pedalhöhe
einstellen.
Gelenkpunkte schmieren.
Oberfläche der Bremsscheibe kontrollieren.
Kraftstoffstand pr üfen und System
auf Leckage kontrollieren.
Bremsscheiben-Befestigungsschrauben,
Bremssattel-Befestigungsschrauben,
Hauptbremszylinder-Befestigungsschrauben
und Hohlschrauben festziehen.
Scheibenbremsbeläge ersetzen. Bremsflüssigkeit wechseln.
NR. PRÜFPUNKT VORGEHENSWEISE
Nach dem
Einfahren
Jedes
Rennen
Jedes dritte Rennen
Jedes fünfte Rennen
Nach
Bedarf
UBR880G0.book Page 4 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-5
7
GAU42012
HINWEIS
Wartung der hydraulische Bremsanlage
• Regelmäßig die Bremsflüssigkeitsstände prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels er- neuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
24 *Federbein Funktion pr
üfen und einstellen. Ggf. festziehen.
Mit Lithiumseifenfett schmieren.

25*Antriebskettenrolle
und untere
Kettenführung Auf Verschleiß und Beschädigung
kontrollieren.
 Ersetzen, falls nötig.
26 *Hinterradaufhän-
gung Funktion pr
üfen und ggf. festziehen. Mit Lithiumseifenfett schmieren. Funktion und Spiel pr üfen, ggf.
festziehen.
27 *
Lenkkopf Reinigen und mit Lithiumseifenfett
schmieren.
Lager ersetzen. Reifenluftdruck und seitlichen Schlagder Räder pr üfen, Speichen auf
Lockerheit und Reifen auf Abnutzung
kontrollieren.

Befestigungsschrauben des Ritzels ggf. festziehen.
28
*Reifen und Räder
Radlager auf festen Sitz kontrollieren.
 Radlager mit Lithiumseifenfettschmieren.
Radlager ersetzen.
29 *Sich bewegende
Teile und Seilzüge Schmieren.
30 *
Gasdrehgriff Funktion pr
üfen. Spiel des Gasdrehgriffs pr üfen, ggf.
einstellen.
Seilzug- und Griffgehäuse schmieren.
Nach dem Waschen des Motorrads oder Fahrten im Regen
NR. PRÜFPUNKT VORGEHENSWEISE
Nach dem
Einfahren
Jedes
Rennen
Jedes dritte Rennen
Jedes fünfte Rennen
Nach
Bedarf
UBR880G0.book Page 5 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-6
7
GAU84450
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze aus bauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen. Zün
dkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
1
1
Empfohlene Zün dkerze:
NGK/BR9ECM
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.7–0.8 mm (0.028–0.031 in)
UBR880G0.book Page 6 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-7
7
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker wie gezeigt
aufsetzen.
GAU4144C
Getrie beöl
Das Getriebe sollte vor Fahrtbeginn auf Öl-
lecks geprüft werden. Wird ein Leck gefun-
den, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt
werden.
1. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
3. Ein Ölauffanggefäß unter das Getrie-
begehäuse stellen, um das Altöl auf-
zufangen.
4. Den Getriebeöl-E infüllschraubver-
schluss und seinen O-Ring entfernen
und dann die Getriebeöl-Ablass-
schraube und ihre Dichtung entfernen,
um das Öl aus dem Getriebe abzulas-
sen.
5. Die Ablassschraube mit einer neuen Dichtung einschrauben und anschlie-
ßend vorschriftsmäßig festziehen.
Anzu
gsmoment:
Zündkerze:
20 N·m (2.0 kgf·m, 15 lb·ft)
1. Zündkerzenstecker
1
1. Getriebeöl-Einfüllschraubverschluss
2. O-Ring
3. Getriebeöl-Ablassschraube
4. Dichtung
1
2
43
UBR880G0.book Page 7 Tuesday, February 13, 2018 11:12 AM
