Regelmäßi ge Wartun g un d Einstellun g
7-24
7
GAU23144

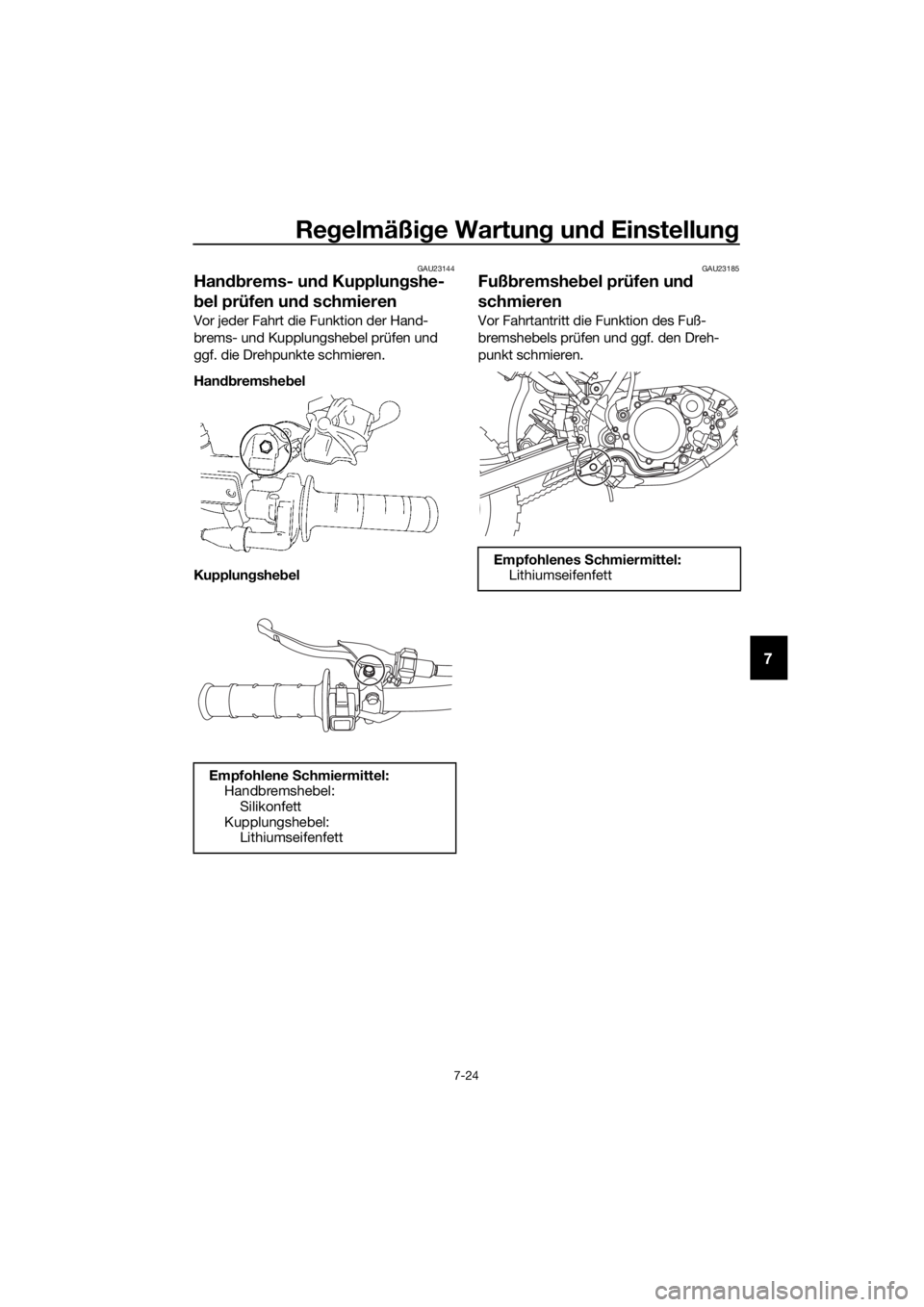

Handbrems- un d Kupplun gshe-
b el prüfen un d schmieren
Vor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
GAU23185
Fuß bremshe bel prüfen un d
schmieren
Vor Fahrtantritt die Funktion des Fuß-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UBR880G0.book Page 24 Tuesday, February 13, 2018 11:12 AM

Regelmäßige Wartung und Einstellung
7-25
7
GAU85250

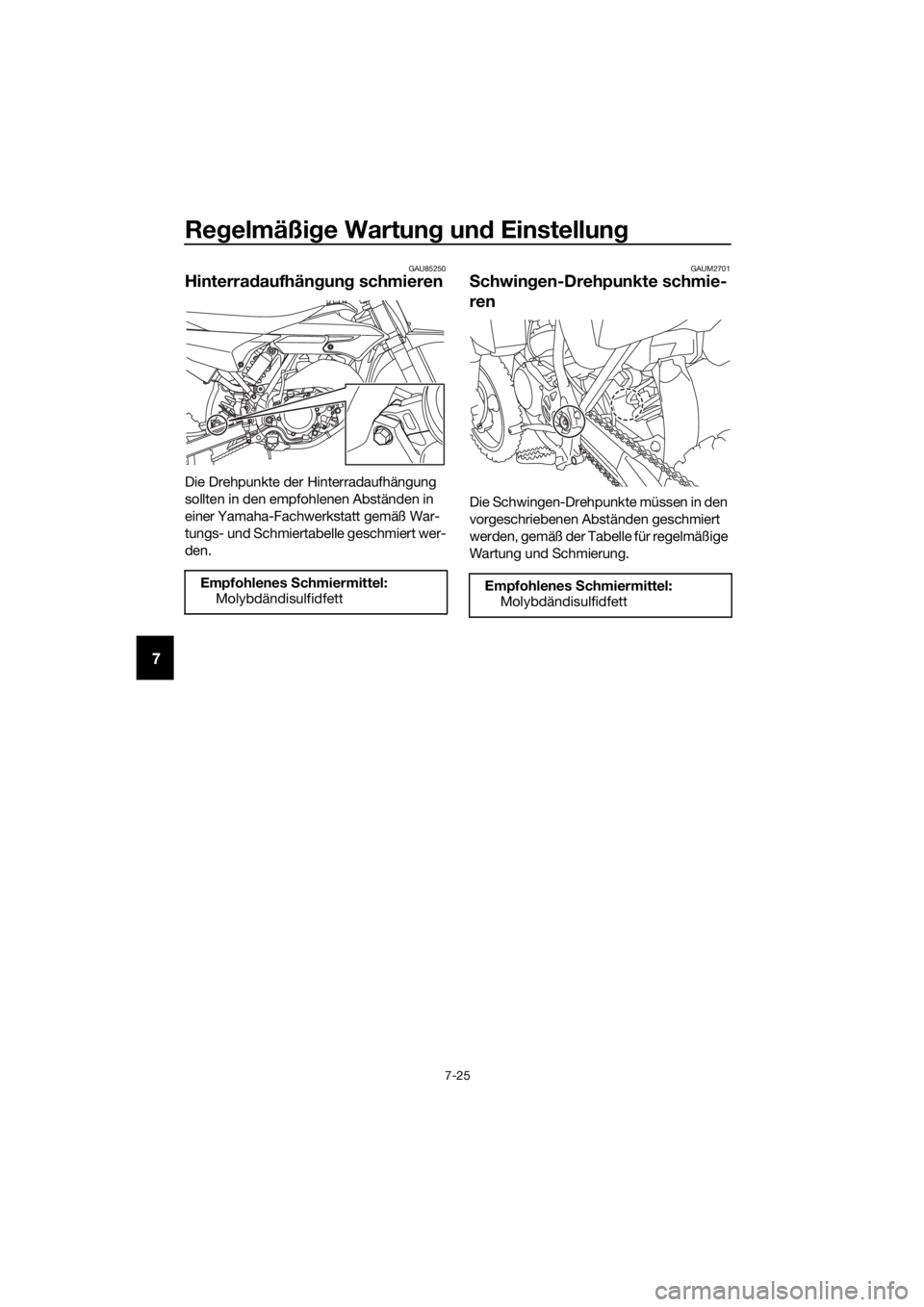

Hinterradaufhängung schmieren
Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in
einer Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert wer-
den.
GAUM2701
Schwingen-Drehpunkte schmie-
ren
Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
Empfohlenes Schmiermittel: Molybdändisulfidfett
Empfohlenes Schmiermittel:
Molybdändisulfidfett
UBR880G0.book Page 25 Friday, April 6, 2018 12:03 PM

Regelmäßi ge Wartun g un d Einstellun g
7-26
7
GAU23273

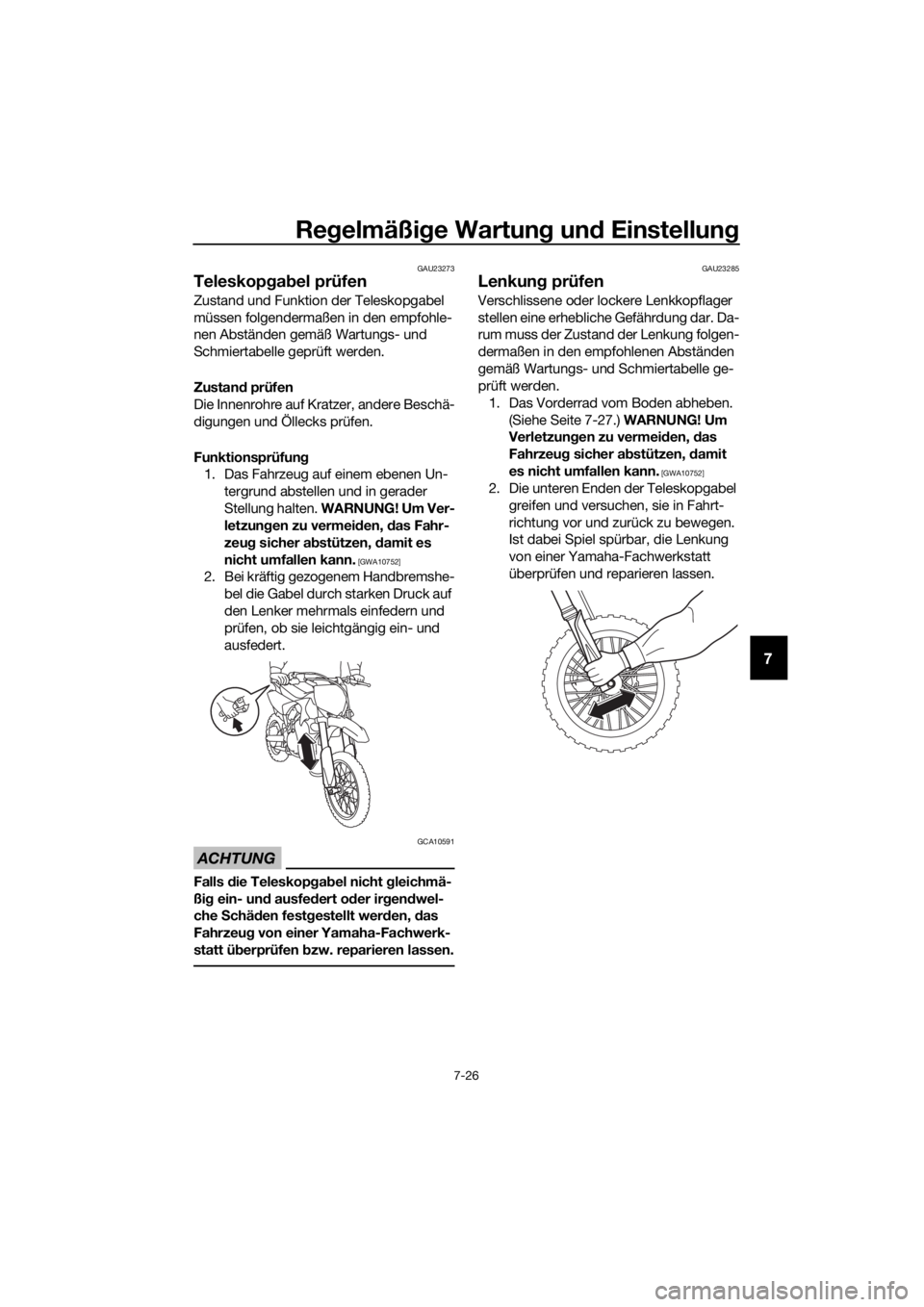

Teleskopg ab el prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopg ab el nicht g leichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU23285
Lenkun g prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-27.) WARNUNG! Um
Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UBR880G0.book Page 26 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-27
7
GAU23292

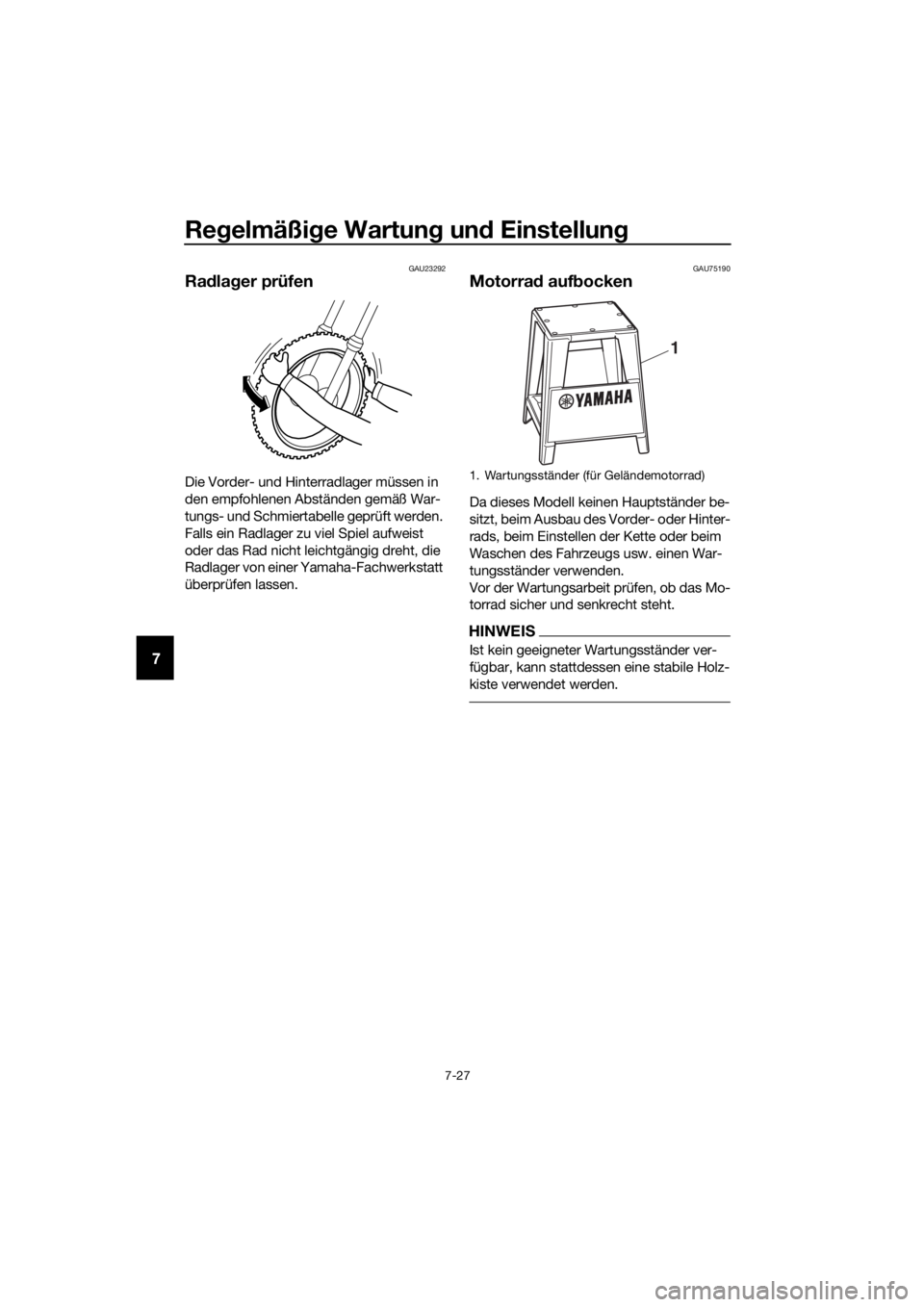

Radla ger prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU75190
Motorra d auf bocken
Da dieses Modell keinen Hauptständer be-
sitzt, beim Ausbau des Vorder- oder Hinter-
rads, beim Einstellen der Kette oder beim
Waschen des Fahrzeugs usw. einen War-
tungsständer verwenden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht.
HINWEI S
Ist kein geeigneter Wartungsständer ver-
fügbar, kann stattdessen eine stabile Holz-
kiste verwendet werden.
1. Wartungsständer (für Geländemotorrad)
1
UBR880G0.book Page 27 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-28
7
GAU24361

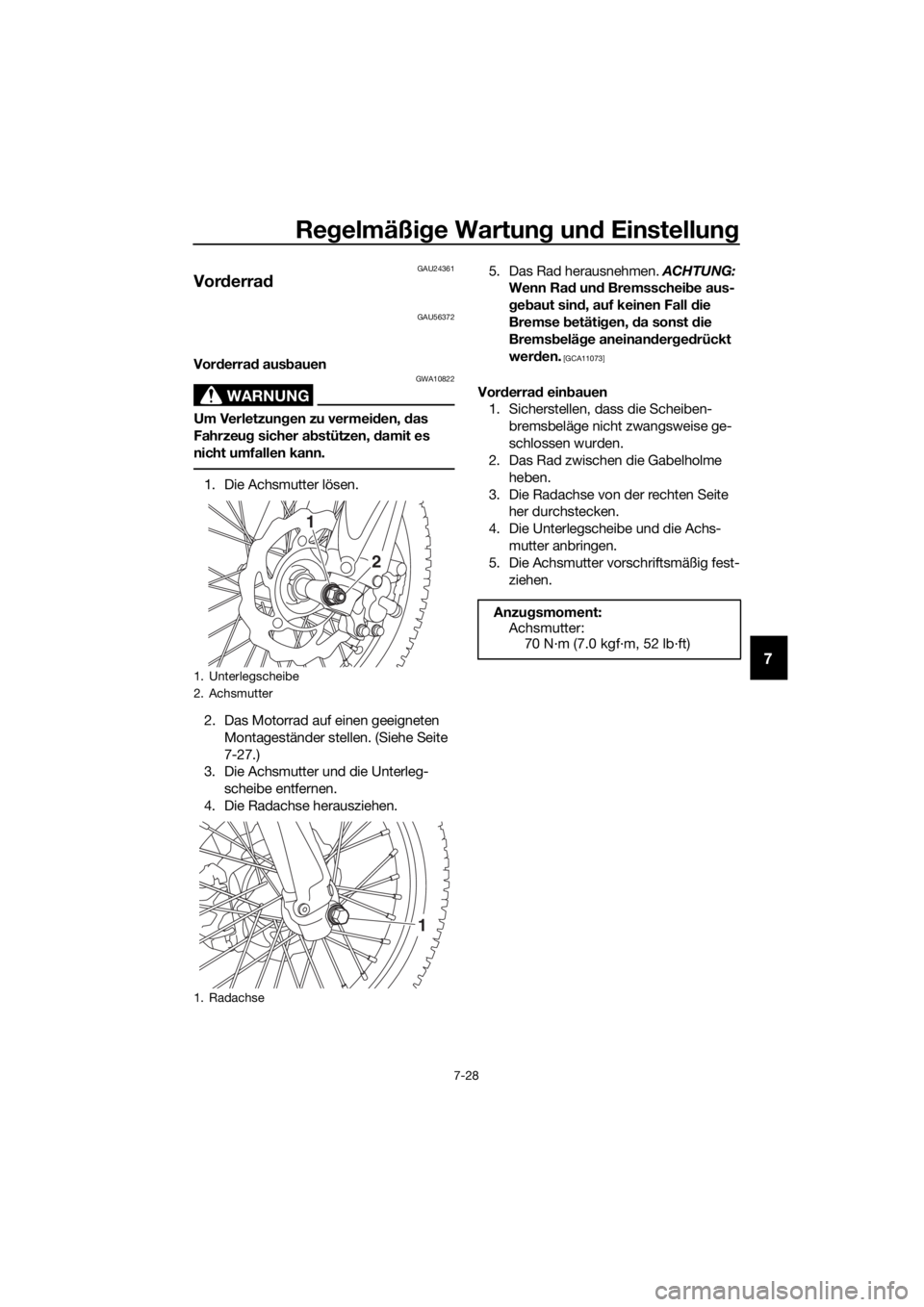

Vorderra d
GAU56372
Vorderra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Motorrad auf einen geeigneten Montageständer stellen. (Siehe Seite
7-27.)
3. Die Achsmutter und die Unterleg-
scheibe entfernen.
4. Die Radachse herausziehen. 5. Das Rad herausnehmen.
ACHTUNG:
Wenn Ra d un d Bremsschei be aus-
g eb aut sin d, auf keinen Fall die
Bremse betäti gen, da sonst d ie
Brems belä ge aneinan der ged rückt
wer den.
[GCA11073]
Vor derra d ein bauen
1. Sicherstellen, dass die Scheiben-
bremsbeläge nicht zwangsweise ge-
schlossen wurden.
2. Das Rad zwischen die Gabelholme
heben.
3. Die Radachse von der rechten Seite her durchstecken.
4. Die Unterlegscheibe und die Achs- mutter anbringen.
5. Die Achsmutter vorschriftsmäßig fest-
ziehen.
1. Unterlegscheibe
2. Achsmutter
1. Radachse
2
1
1
Anzu gsmoment:
Achsmutter:
70 N·m (7.0 kgf·m, 52 lb·ft)
UBR880G0.book Page 28 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-29
7
GAU25081

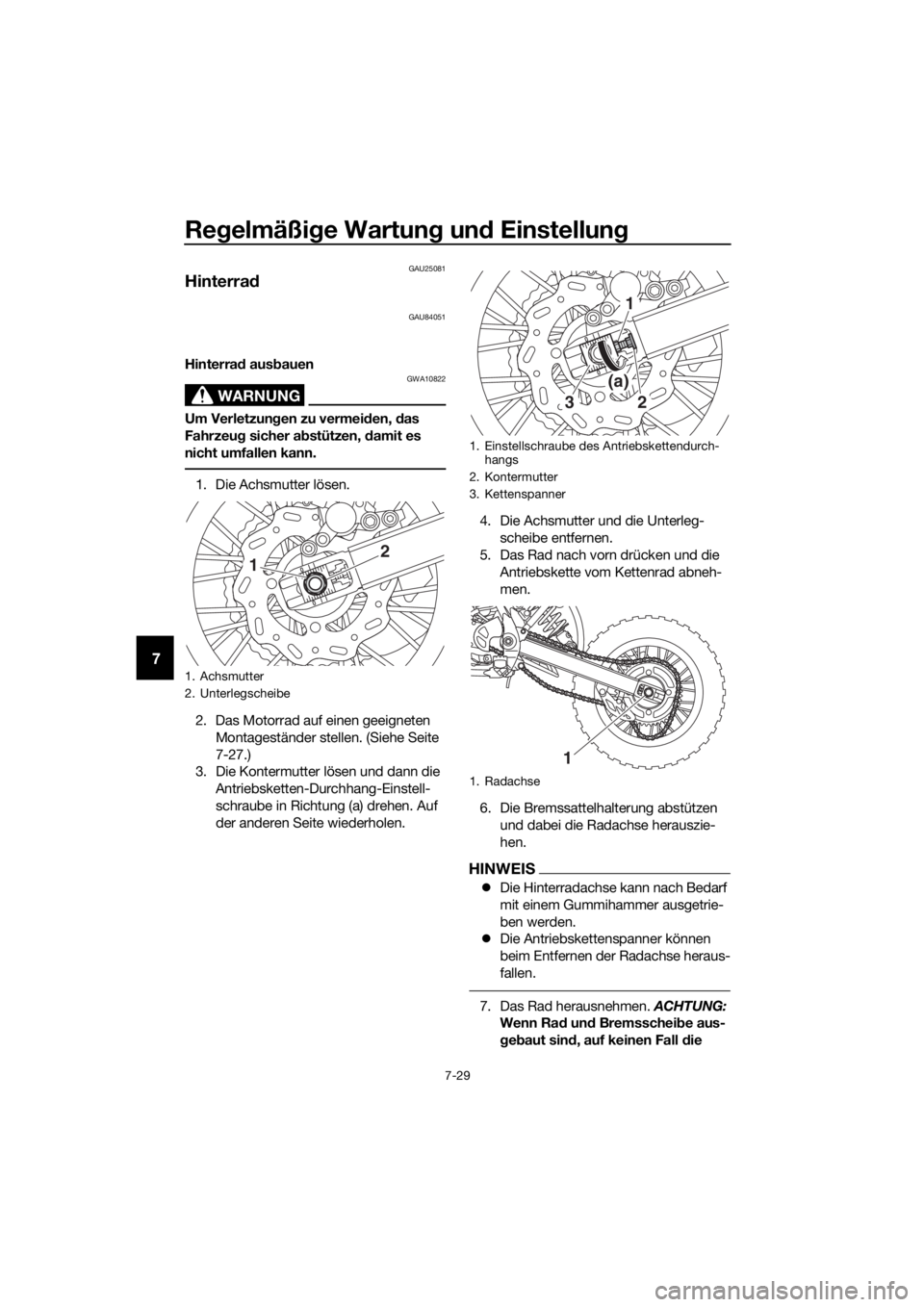

Hinterrad
GAU84051
Hinterrad aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Motorrad auf einen geeigneten Montageständer stellen. (Siehe Seite
7-27.)
3. Die Kontermutter lösen und dann die
Antriebsketten-Durchhang-Einstell-
schraube in Richtung (a) drehen. Auf
der anderen Seite wiederholen. 4. Die Achsmutter und die Unterleg-
scheibe entfernen.
5. Das Rad nach vorn drücken und die Antriebskette vom Kettenrad abneh-
men.
6. Die Bremssattelhalterung abstützen und dabei die Radachse herauszie-
hen.
HINWEIS
Die Hinterradachse kann nach Bedarf
mit einem Gummihammer ausgetrie-
ben werden.
 Die Antriebskettenspanner können
beim Entfernen der Radachse heraus-
fallen.
7. Das Rad herausnehmen. ACHTUNG:
Wenn Ra d un d Bremsschei be aus-
g eb aut sin d, auf keinen Fall die
1. Achsmutter
2. Unterlegscheibe
12
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
3. Kettenspanner
1. Radachse
23
(a) 1
1
UBR880G0.book Page 29 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-30
7
Bremse betäti gen, da sonst d ie
Brems belä ge aneinan der ged rückt
wer den.
[GCA11073]
HINWEIS
 Falls sich die Antriebskette schwer
entfernen lässt, zuerst die Radachse
entfernen.
 Für einen einfachen Einbau die An-
triebskette auf der Schwinge ablegen.
Hinterra d ein bauen
1. Sicherstellen, dass die Scheiben- bremsbeläge nicht zwangsweise ge-
schlossen wurden.
2. Das Rad, die Bremssattelhalterung und die Antriebskettenspanner ein-
bauen, indem die Radachse von links
eingesetzt wird.
HINWEIS
Die Nase an der Schwinge muss in die Nut
in der Bremssattelhalterung eingreifen.
3. Die Antriebskette auf das Kettenrad einbauen.
4. Die Unterlegscheibe und die Achs- mutter anbringen.
5. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 7-21.)
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befinden, einschließ-
lich Zün dflammen für Warmwasser be-
reiter o der Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
1. Arretierung
2. Aufnahmenut
1
2
UBR880G0.book Page 30 Tuesday, February 13, 2018 11:12 AM

Regelmäßi ge Wartun g un d Einstellun g
7-31
7
GAU66360

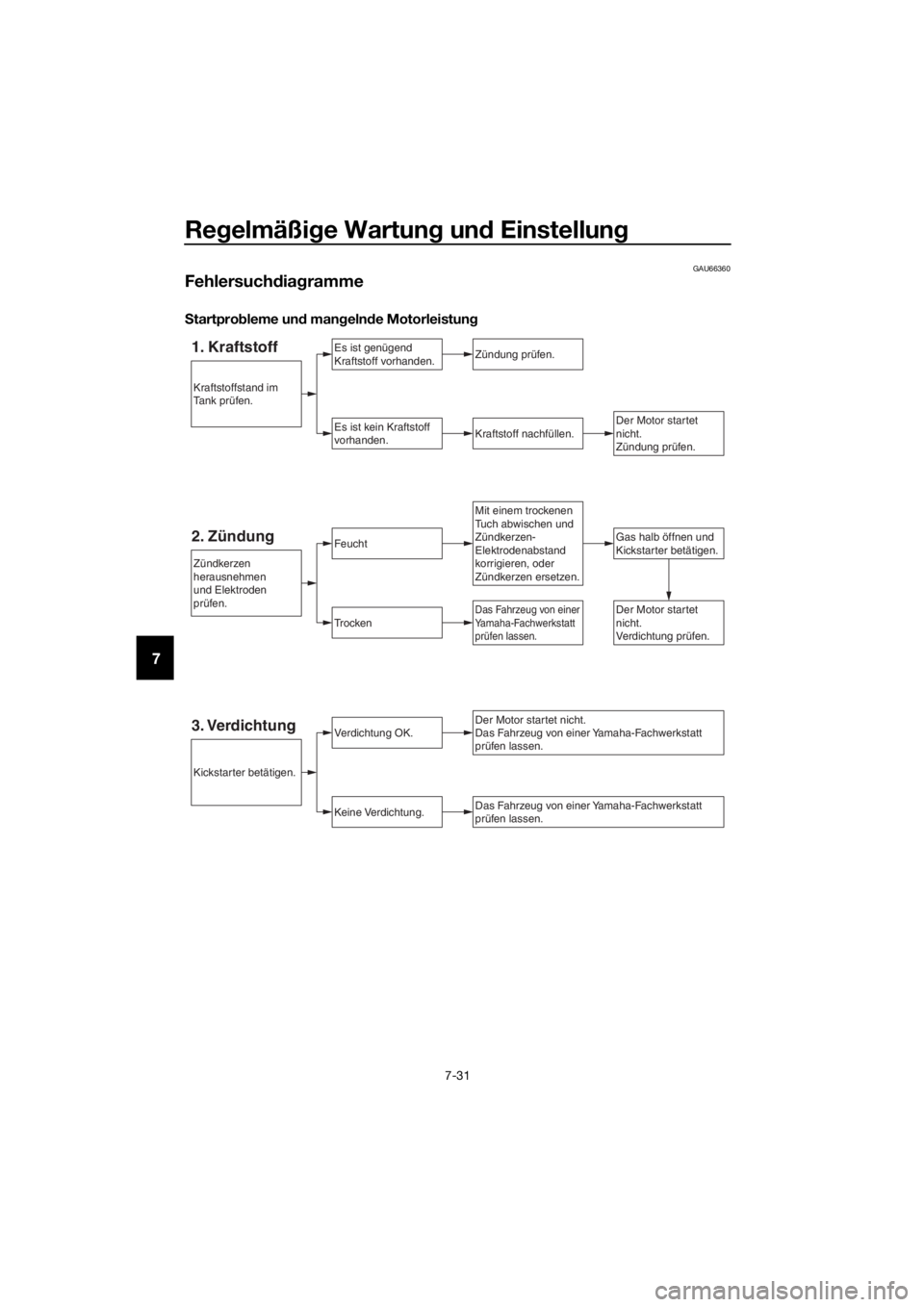

Fehlersuch dia gramme
S tartpro bleme un d man geln de Motorleistun g
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Zündung prüfen.
Kraftstoff nachfüllen.Der Motor startet
nicht.
Zündung prüfen.
Gas halb öffnen und
Kickstarter betätigen.
Mit einem trockenen
T uch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
2. ZündungFe ucht
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug v on einer Yamaha-Fachw erkstatt
prüfen lassen.
Das Fahrzeug v on einer Yamaha-Fachw erkstatt
prüfen lassen.
Der Motor startet
nicht.
V erdichtung prüfen.Das Fahrzeug v on einer
Yamaha-Fachw erkstatt
prüfen lassen.
Zündkerzen
herausnehmen
und Elektroden
prüfen.
Kickstarter betätigen.
Kraftstoffstand im
Tank prüfen.
3. Verdichtung
