4-22
4
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00082]
AVERTISSEMENT
FWB00451Ce combiné ressort-amortisseur contient de
l’azote à haute pression. Lorsqu’endommagé,
le combiné ressort-amortisseur risque d’ex-
ploser et de provoquer des blessures et des
dégâts matériels. L’endommagement de la
bonbonne de l’amortisseur pourrait également
réduire la maniabilité du véhicule et entraîner
un accident.
 Ne pas modifier ni tenter d’ouvrir la bon-
bonne.
 Ne pas approcher le combiné ressort-amor-
tisseur d’une flamme ou de toute autre
source de chaleur intense.
 Ne pas déformer ni endommager la bon-
bonne. 
Ne pas jeter un combiné ressort-amortis-
seur endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être
confié à un concessionnaire Yamaha.
FBU30992Amortisseur arrière (YFM70RSXJ)Ce combiné ressort-amortisseur est équipé d’un
écrou de réglage de la précontrainte de ressort,
d’une vis de réglage de la force d’amortissement
à la détente, d’une vis de réglage de la force
d’amortissement à la compression (pour un amor-
tissement rapide) et d’une vis de réglage de la
force d’amortissement à la compression (pour un
amortissement lent).
AVERTISSEMENT
FWB02681Les organes de la suspension chauffent lors de
la conduite. Ne jamais toucher des mains nues
les vis de réglage de la force d’amortissement
à la compression et la détente, ainsi que le ré-
servoir d’huile avant d’avoir laissé suffisam-
ment refroidir les organes de la suspension.
Couple de serrage :
Contre-écrou :42 N·m (4.2 kgf·m, 31 lb·ft)
U2LS63F0.book Page 22 Tuesday, March 28, 2017 4:46 PM

4-23
4
ATTENTIONFCB00091Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum. N.B.En raison de différences dans la production, le
nombre total des déclics ou de tours de réglage
peut varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de déclics
ou de tours représente toutefois la même plage de
réglage. Afin d’obtenir un réglage précis, il est pré-
férable de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs don-
nées, si nécessaire. Précontrainte de ressort1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
 Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte de
ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in). 1. Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
1
(b)
(a)
2
3
U2LS63F0.book Page 23 Tuesday, March 28, 2017 4:46 PM

4-24
4
3. Serrer le contre-écrou au couple spécifié. ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00082]
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a) pour
augmenter la force d’amortissement à la détente
et donc durcir l’amortissement, et dans le sens (b)
afin de réduire la force d’amortissement à la dé-
tente et d’assouplir l’amortissement.
Réglage de la précontrainte de ressort :
Minimum (réglage souple) :Distance A = 238.5 mm (9.39 in)
Standard : Distance A = 228.5 mm (9.00 in)
Maximum (réglage dur) : Distance A = 223.5 mm (8.80 in)

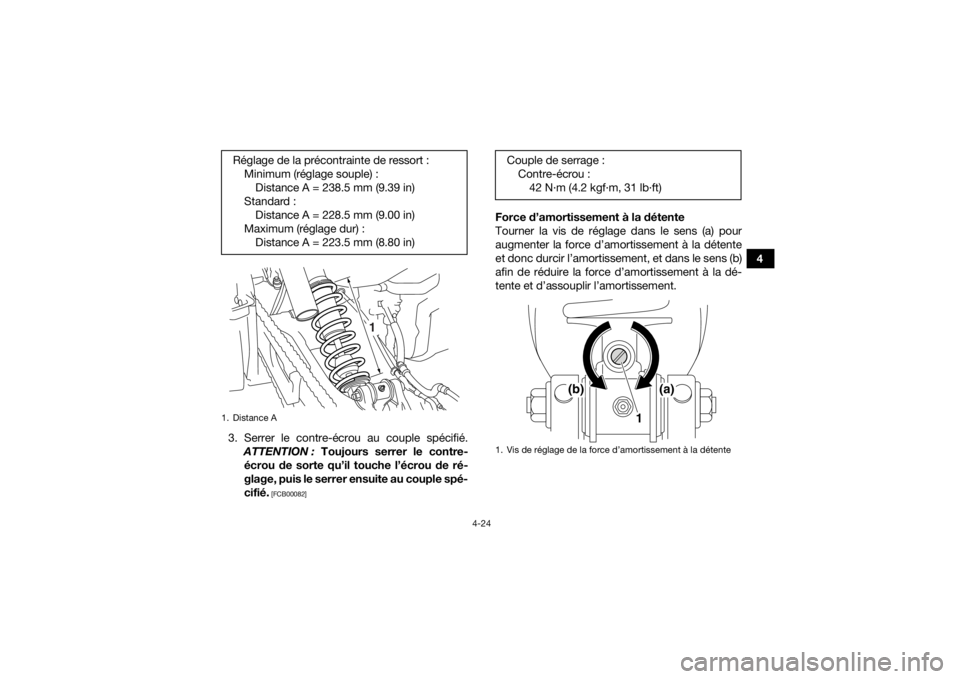

1. Distance A
1
Couple de serrage : Contre-écrou :42 N·m (4.2 kgf·m, 31 lb·ft)1. Vis de réglage de la force d’amortissement à la détente
1
(b) (a)
U2LS63F0.book Page 24 Tuesday, March 28, 2017 4:46 PM

4-25
4Force d’amortissement à la compression

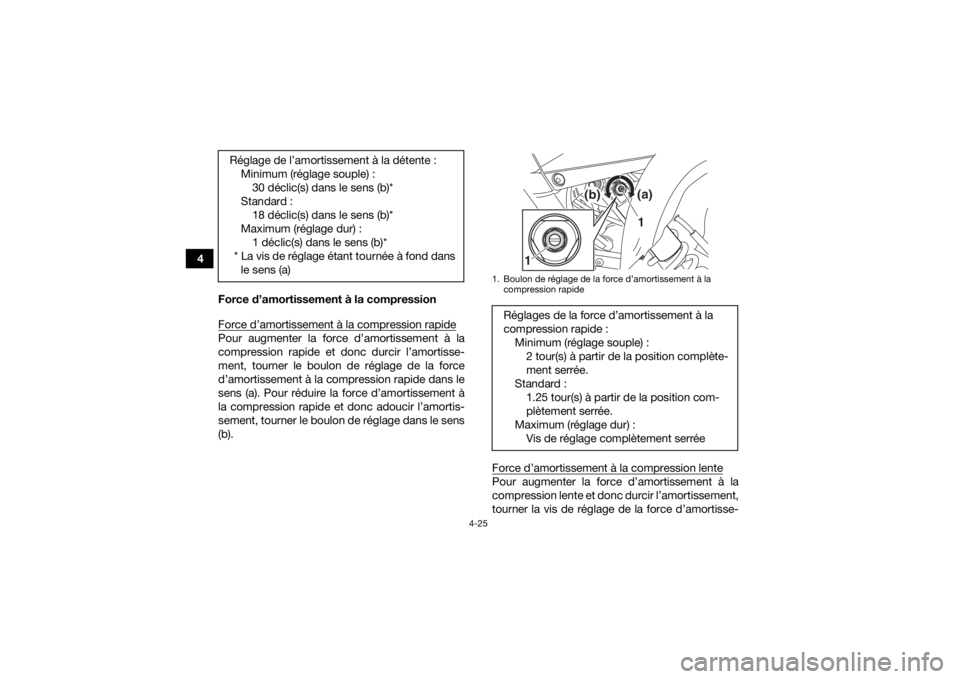

Force d’amortissement à la compression rapide
Pour augmenter la force d’amortissement à la
compression rapide et donc durcir l’amortisse-
ment, tourner le boulon de réglage de la force
d’amortissement à la compression rapide dans le
sens (a). Pour réduire la force d’amortissement à
la compression rapide et donc adoucir l’amortis-
sement, tourner le boulon de réglage dans le sens
(b). Force d’amortissement à la compression lente
Pour augmenter la force d’amortissement à la
compression lente et donc durcir l’amortissement,
tourner la vis de réglage de la force d’amortisse-
Réglage de l’amortissement à la détente :
Minimum (réglage souple) :30 déclic(s) dans le sens (b)*
Standard : 18 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)1. Boulon de réglage de la force d’amortissement à la compression rapideRéglages de la force d’amortissement à la
compression rapide :
Minimum (réglage souple) :2 tour(s) à partir de la position complète-
ment serrée.
Standard : 1.25 tour(s) à partir de la position com-
plètement serrée.
Maximum (réglage dur) : Vis de réglage complètement serrée
1
(b)
(a)
1
U2LS63F0.book Page 25 Tuesday, March 28, 2017 4:46 PM

4-26
4
ment à la compression lente dans le sens (a). Pour
réduire la force d’amortissement à la compression
lente et donc adoucir l’amortissement, tourner la
vis de réglage dans le sens (b).
AVERTISSEMENT
FWB00431Ce combiné ressort-amortisseur contient de
l’azote à haute pression. Lire attentivement les
informations ci-dessous avant de manipuler le
combiné ressort-amortisseur.

Ne pas modifier ni tenter d’ouvrir la bon-
bonne.
 Ne pas soumettre le combiné ressort-amor-
tisseur à une flamme ou toute autre source
de chaleur intense. L’élévation de pression
qui en résulterait pourrait faire exploser la
pièce.
 Ne pas déformer ni endommager la bon-
bonne. Le moindre endommagement de la
bonbonne risque d’amoindrir les perfor-
mances d’amortissement.
 Ne pas jeter un combiné ressort-amortis-
seur endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être
confié à un concessionnaire Yamaha.

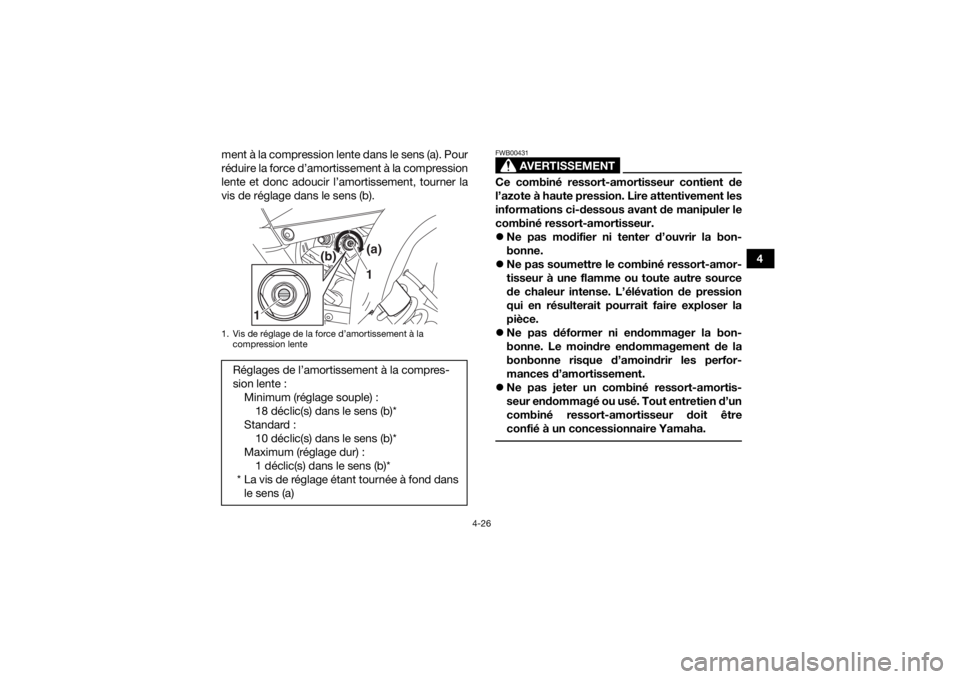

1. Vis de réglage de la force d’amortissement à la
compression lenteRéglages de l’amortissement à la compres-
sion lente :
Minimum (réglage souple) :18 déclic(s) dans le sens (b)*
Standard : 10 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
1
(b)
(a)
1
U2LS63F0.book Page 26 Tuesday, March 28, 2017 4:46 PM

5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-10, 5-4
Huile moteur • Contrôler le niveau d’huile dans le
réservoir d’huile moteur et, si né-
cessaire, ajouter de l’huile du type recommandé jusqu’au niveau
spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-13
Liquide de refroidisse-
ment • Contrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-18
U2LS63F0.book Page 1 Tuesday, March 28, 2017 4:46 PM

5-2
5
Frein avant• Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-31, 8-32, 8-35
Frein arrière • Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-31, 8-32, 8-36
Embrayage • Contrôler le fonctionnement et corriger si nécessaire.
• Lubrifier le câble si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 8-39
Levier des gaz • S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-29
Câbles de commande • S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-43
Chaîne de transmission • Contrôler la tension de la chaîne et la régler si nécessaire.
• Contrôler l’état de la chaîne. Lubrifier si nécessaire. 5-5, 8-40, 8-42
Roues et pneus • Contrôler l’état des roues et remplacer si endommagées.
• Contrôler l’état des pneus et la profondeur des sculptures. Rem-
placer si nécessaire.
• Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U2LS63F0.book Page 2 Tuesday, March 28, 2017 4:46 PM

5-3
5
Sélecteur de vitesses• S’assurer du fonctionnement en douceur.
• Corriger si nécessaire. 8-44
Pédale de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-44
Levier(s) de frein et d’em-
brayage • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-44
Visserie du châssis • S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes • Contrôler le fonctionnement et corriger si nécessaire. 5-8
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU2LS63F0.book Page 3 Tuesday, March 28, 2017 4:46 PM
