2018 YAMAHA YFM700R Notices Demploi (in French)

8-10
8
FBU23081Dépose et repose du cacheLa dépose du cache illustré est requise pour ef-
fectuer certains entretiens décrits dans ce cha-
pitre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer ce cache.FBU23102Cache A
Dépose du cacheRetirer les vis, puis déposer le cache.Mise en place du cache
Remettre le cache à sa place, puis monter les vis.FBU23214Contrôle de la bougieLa bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
1. Cache A
1
1. Cache A
2. Vis
2
2
1
U2LS63F0.book Page 10 Tuesday, March 28, 2017 4:46 PM

8-11
8Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en se ser- vant de la clé à bougie fournie dans la trousse
de réparation. Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine autour de l’électrode est d’une couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un VTT utilisé dans des conditions
normales.
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce
genre de problèmes. Il est préférable de confier le
VTT à un concessionnaire Yamaha.
1. Capuchon de bougie
1
1. Clé à bougie
1
U2LS63F0.book Page 11 Tuesday, March 28, 2017 4:46 PM

8-12
8
2. Contrôler l’usure des électrodes et la pré-
sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop im-
portants, il convient de remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications. Mise en place de la bougie
1. Nettoyer la surface du joint de la bougie et son plan de joint, puis nettoyer soigneuse-
ment les filets de bougie.
2. Mettre la bougie en place à l’aide de la clé à bougie, puis la serrer au couple spécifié.
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place de la bougie, une bonne
approximation consiste à serrer de 1/4–1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible. 3. Remettre le capuchon de bougie en place.
Bougie spécifiée :
NGK/CR8E

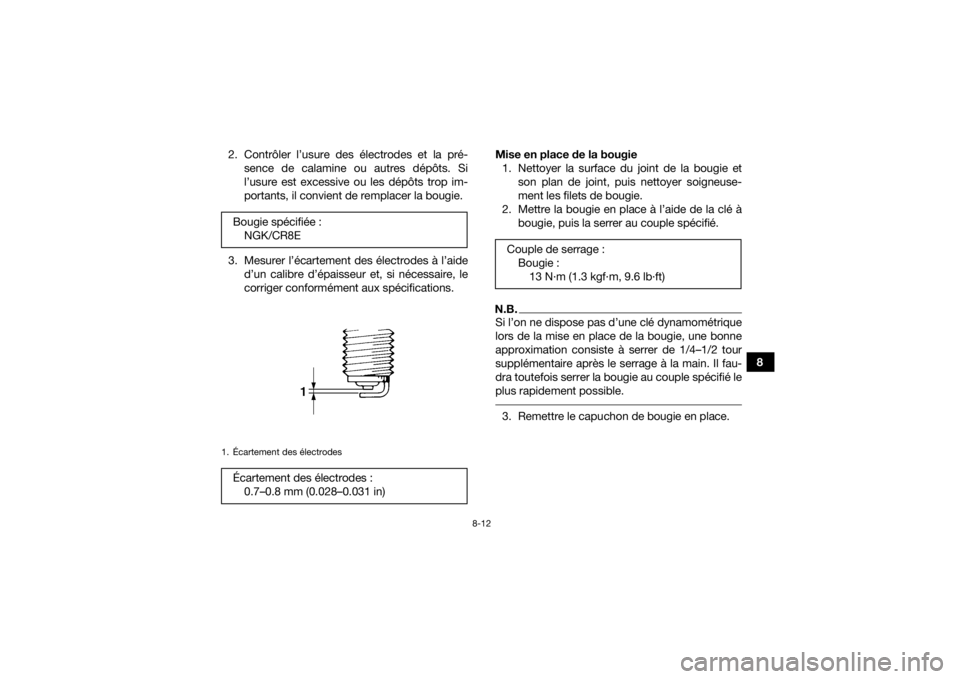

1. Écartement des électrodesÉcartement des électrodes :0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :Bougie :13 N·m (1.3 kgf·m, 9.6 lb·ft)
U2LS63F0.book Page 12 Tuesday, March 28, 2017 4:46 PM

8-13
8
FBU2678AHuile moteur et élément du filtre à huileIl faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de remplacer l’élément du filtre à huile aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
Contrôle du niveau d’huile moteur1. Dresser le motoquad sur un plan horizontal.
2. Mettre le moteur en marche, le chauffer jusqu’à ce que l’huile moteur atteigne la tem-
p é r a t u r e d e 6 0 ° C ( 1 4 0 ° F ) , p u i s l e l a i s s e r t o u r -
ner au ralenti pendant au moins dix secondes
supplémentaires avant de le couper.N.B.La température idéale pour un relevé correct du
niveau d’huile s’obtient en laissant refroidir com-
plètement le moteur, puis en le remettant en mar-
che et en le laissant chauffer pendant quelques
minutes jusqu’à ce qu’il atteigne sa température
normale de fonctionnement. 3. Retirer le bouchon de remplissage du réser-voir d’huile moteur, puis essuyer la jauge
d’huile avec un chiffon propre. 4. Insérer la jauge sans la visser dans l’orifice de
remplissage, puis la retirer à nouveau et véri-
fier le niveau d’huile.
N.B.Le niveau d’huile moteur doit se situer entre les re-

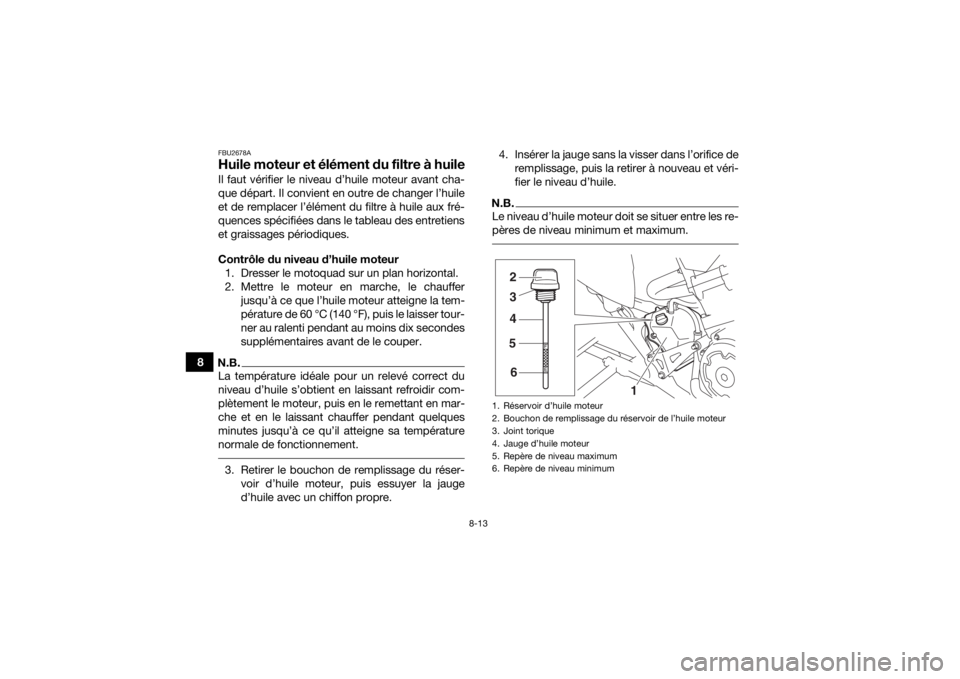

pères de niveau minimum et maximum. 1. Réservoir d’huile moteur
2. Bouchon de remplissage du réservoir de l’huile moteur
3. Joint torique
4. Jauge d’huile moteur
5. Repère de niveau maximum
6. Repère de niveau minimum
23
4
5
6 1
U2LS63F0.book Page 13 Tuesday, March 28, 2017 4:46 PM

8-14
8
5. Si le niveau d’huile moteur est inférieur ou
égal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé par l’ori-
fice de remplissage jusqu’au niveau spécifié.
ATTENTION : Bien s’assurer que le niveau
d’huile moteur est correct, sous peine de
risquer d’endommager le moteur.
[FCB00852]
N.B.Veiller à ne pas remplir le réservoir d’huile moteur
à l’excès. Le niveau d’huile monte plus rapide-
ment sur la deuxième moitié de la portion d’indi-
cation de niveau de la jauge. 6. Contrôler l’état du joint torique et le remplacer s’il est abîmé.
7. Insérer la jauge dans l’orifice de remplissage du réservoir d’huile moteur, puis serrer le
bouchon de remplissage d’huile moteur.
ATTENTION : Veiller à serrer correctement
le bouchon de remplissage du réservoir de
l’huile moteur afin d’éviter que de l’huile
s’échappe lorsque le moteur tourne.
[FCB00363]
Changement de l’huile moteur (avec ou sans
remplacement de l’élément du filtre à huile) 1. Dresser le motoquad sur un plan horizontal.
2. Mettre le moteur en marche et le faire chauf- fer pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile du carter moteur et son joint torique, puis retirer
le boulon de vidange d’huile de carter moteur
et son joint.1. Bouchon de remplissage de l’huile de carter moteur
2. Joint torique
21
U2LS63F0.book Page 14 Tuesday, March 28, 2017 4:46 PM

8-15
85. Retirer le bouchon de remplissage, puis la vis
de vidange du réservoir d’huile moteur et son
joint.
N.B.Sauter les étapes 6–9 si l’on ne procède pas au
remplacement de l’élément du filtre à huile. 6. Retirer le couvercle de l’élément du filtre àhuile après avoir retiré ses vis.

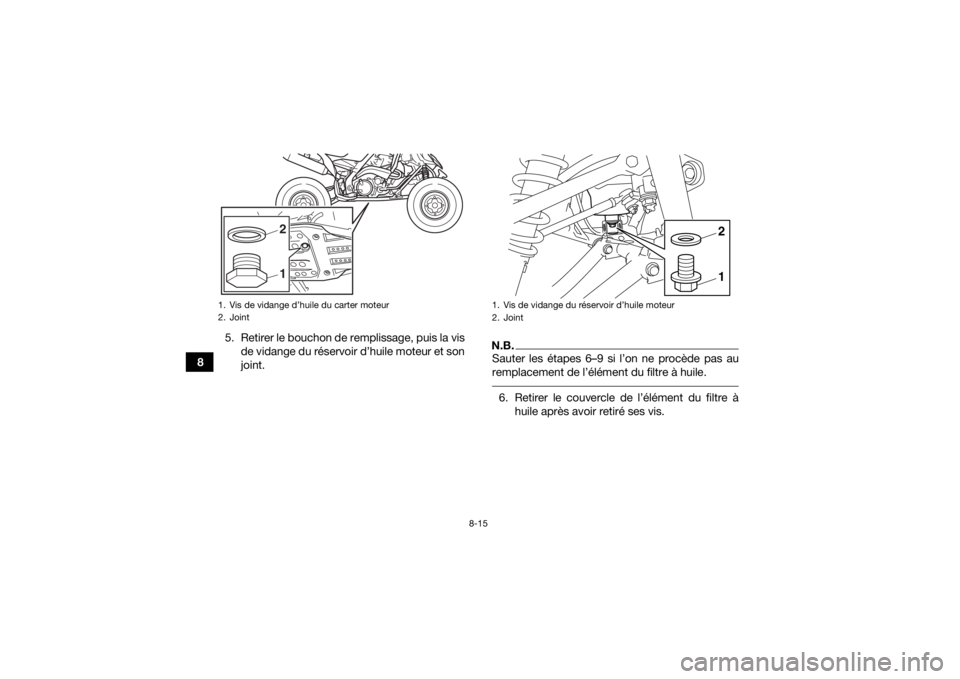

1. Vis de vidange d’huile du carter moteur
2. Joint
12
1. Vis de vidange du réservoir d’huile moteur
2. Joint
12
U2LS63F0.book Page 15 Tuesday, March 28, 2017 4:46 PM

8-16
8
7. Retirer l’élément du filtre à huile et les joints
toriques. 8. Monter un élément du filtre à huile neuf et des
joints toriques neufs.
N.B.S’assurer que les joints toriques sont bien assis. 9. Remettre le couvercle de l’élément du filtre àhuile en place ainsi que ses vis, puis serrer
ces dernières au couple spécifié.

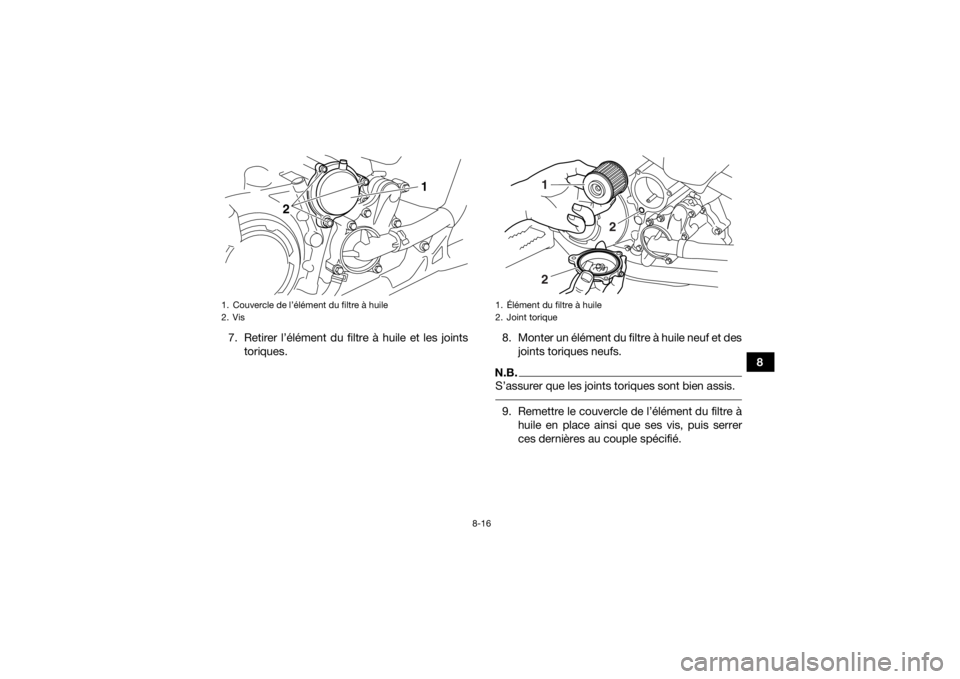

1. Couvercle de l’élément du filtre à huile
2. Vis
2 1
1. Élément du filtre à huile
2. Joint torique
1
2
2
U2LS63F0.book Page 16 Tuesday, March 28, 2017 4:46 PM

8-17
810. Mettre la vis de vidange du carter moteur, la
vis de vidange du réservoir d’huile et leur joint
en place, puis serrer les vis à leur couple spé-
cifique.
11. Remonter le bouchon de remplissage d’huile de carter moteur et un joint torique neuf, puis
visser le bouchon au couple spécifié. 12. Verser 1.3 L (1.37 US qt, 1.14 Imp.qt) d’huile
moteur du type recommandé par l’orifice de
remplissage du réservoir d’huile moteur, puis
remettre en place et serrer le bouchon de
remplissage d’huile.
13. Mettre le moteur en marche et le lancer à plu- sieurs reprises, puis le couper.
14. Retirer le bouchon de remplissage d’huile moteur, puis remplir progressivement le ré-
servoir d’huile de la quantité restante d’huile,
tout en vérifiant quelques fois le niveau
d’huile à l’aide de la jauge.
15. Contrôler l’état du joint torique et le remplacer s’il est abîmé.
16. Remettre le bouchon de remplissage d’huile moteur en place et le serrer.
Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :10 N·m (1.0 kgf·m, 7.4 lb·ft)
Couples de serrage : Vis de vidange d’huile du carter moteur :23 N·m (2.3 kgf·m, 17 lb·ft)
Vis de vidange du réservoir d’huile moteur : 19 N·m (1.9 kgf·m, 14 lb·ft)
Couple de serrage : Bouchon de remplissage de l’huile de car-
ter moteur :12 N·m (1.2 kgf·m, 8.9 lb·ft)
Huile recommandée :Voi r p age 1 0- 1.
Quantité d’huile : Sans remplacement de l’élément du filtre à
huile :1.75 L (1.85 US qt, 1.54 Imp.qt)
Avec remplacement de l’élément du filtre à
huile : 1.85 L (1.96 US qt, 1.63 Imp.qt)
U2LS63F0.book Page 17 Tuesday, March 28, 2017 4:46 PM
