2018 YAMAHA MT-03 Manual de utilização (in Portuguese)

DIC183
MT-03
MTN320-A
MANUAL DO UTILIZADOR
B9A-F819D-P0
MOTOCICLO
Leia atentamente este manual antes de
utilizar este veículo.
[Portuguese (P)]

PAU46094

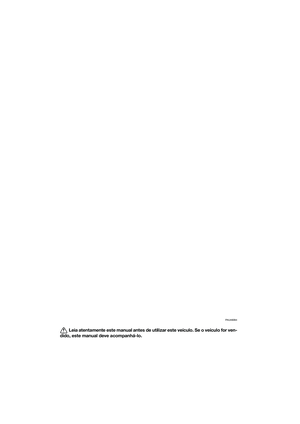

Leia atentamente este manual antes de utilizar este veículo. Se o veículo for ven-
d id o, este manual deve acompanhá-lo.
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

Introdução
PAU10103
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da MTN320-A, está a beneficiar da vasta experiência da Yamaha e da
mais recente tecnologia relativa ao design e fabrico de produtos de alta qualidade, as quais
concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens
da sua MTN320-A. O Manual do Utilizador não só lhe dá instruções relativas ao funciona-
mento, inspeção e manutenção do seu motociclo, como também lhe indica como se pro-
teger a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter o seu
motociclo nas melhores condições possíveis. Caso tenha quaisquer outras questões, não
hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se
esqueça de que a segurança é o fator mais importante!
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Conse-
quentemente, embora este manual contenha as informações mais atuais disponíveis sobre
o produto na altura da impressão, poderão existir ligeiras discrepâncias entre o seu moto-
ciclo e este manual. Se tiver qualquer questão sobre este manual, consulte um concessio-
nário Yamaha.
AVISO
PWA10032
Por favor leia este manual cui dad osamente e na totali dad e antes d e utilizar este mo-
tociclo.
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

Informações importantes do manual
PAU63350
As informações particularmente importantes são distinguidas neste manual pelas notas
seguintes:
*O produto e as especificações estão sujeitos a alterações sem aviso prévio.
PAUN1180
Este é o símbolo de alerta de segurança. É usa do
para alertá-lo para potenciais perigos de ferimen-
tos. Respeite to das as mensagens de segurança
assinala das com este símbolo para evitar possí-
veis ferimentos ou morte.
Um AVISO in dica uma situação perigosa que, se
não for evita da, pod e resultar em morte ou feri-
mentos graves.
Uma PRECAUÇÃO in dica precauções especiais
que devem ser a dota das para evitar danos no veí-
culo ou outros danos materiais.
Uma NOTA fornece informações importantes para
esclarecer ou simplificar os procedimentos.
MTN320-A
MANUAL DO UTILIZADOR
©2017 PT Yamaha In donesia Motor Manu-
facturing
1.ª e dição, junho 2017
Reserva dos to dos os d ireitos.
Qualquer reimpressão ou utilização não au-
torizada
sem o consentimento escrito da
PT Yamaha In donesia Motor Manufacturing
está expressamente proibi da.
Impresso na Holan da.
AV I S O
PRECAUÇÃO
NOTA
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

Índice
Informações relativas à
segurança ..........................................1-1
Descrição ..........................................2-1
Vista esquerda ................................2-1
Vista direita......................................2-2
Controlos e instrumentos ................2-3
Funções dos controlos
e instrumentos ..................................3-1
Interruptor principal/bloqueio
da direção ....................................3-1
Indicadores luminosos e luzes de advertência ..................................3-2
Contador multifuncional ..................3-4
Interruptores do guiador ..............3-12
Alavanca da embraiagem..............3-13
Pedal de mudança de velocidades ................................3-14
Alavanca do travão .......................3-14
Pedal do travão .............................3-15
ABS ...............................................3-15
Tampa do depósito de
combustível ...............................3-16
Combustível ..................................3-17
Tubo de descarga do depósito de combustível ..........................3-19
Conversor catalítico ......................3-19
Assentos .......................................3-20
Suportes do capacete...................3-21
Compartimento de armazenagem ............................3-22
Ajuste do amortecedor..................3-23
Prendedores da correia de bagagem ....................................3-24
Descanso lateral............................3-24
Sistema de corte do circuito de ignição ..................................3-25 Para sua segurança –
verificações prévias à utilização
..... 4-1
Utilização e questões
importantes relativas à
con dução .......................................... 5-1
Colocação do motor em funcionamento............................. 5-2
Mudança de velocidades................ 5-3
Rodagem do motor......................... 5-4
Estacionamento .............................. 5-5
Manutenção periód ica e ajustes..... 6-1
Jogo de ferramentas do
proprietário .................................. 6-2
Tabela de manutenção periódica para o sistema de controlo de
emissões ..................................... 6-3

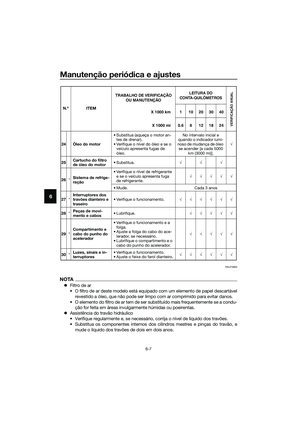

Tabela de lubrificação e manutenção geral ........................ 6-5
Verificação das velas de ignição .... 6-9
Lata ............................................... 6-10
Óleo do motor e cartucho do filtro de óleo............................... 6-10

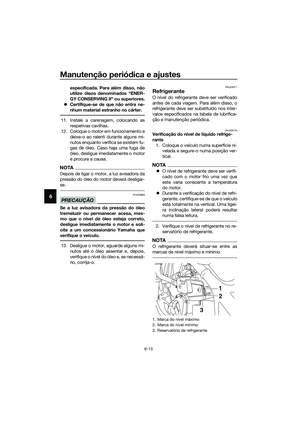

Refrigerante .................................. 6-13
Substituição do elemento do filtro de ar e limpeza do tubo
de inspeção ............................... 6-15
Verificação da folga do punho
do acelerador ............................ 6-16
Folga das válvulas ........................ 6-17
Pneus ........................................... 6-17
Rodas de liga ................................ 6-19
Ajuste da folga da alavanca da embraiagem............................... 6-20

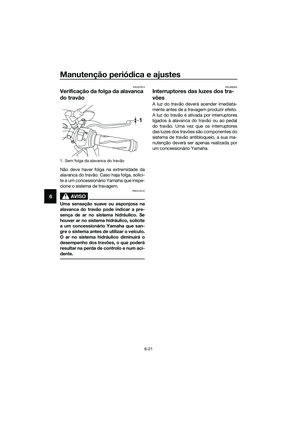

Verificação da folga da alavanca do travão ................................... 6-21
Interruptores das luzes dos
travões ....................................... 6-21
Verificação das pastilhas dos travões da frente e de trás ........ 6-22
Verificação do nível de líquido dos travões ................................ 6-23
Mudança do líquido dos travões ....................................... 6-24
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

Índice
Folga da corrente de
transmissão............................... 6-24
Limpeza e lubrificação da corrente de transmissão ........... 6-26
Verificação e lubrificação dos
cabos ........................................ 6-27
Verificação e lubrificação do punho e do cabo do
acelerador ................................. 6-27

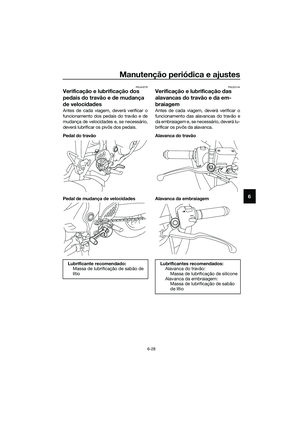

Verificação e lubrificação dos pedais do travão e de mudança
de velocidades .......................... 6-28
Verificação e lubrificação das alavancas do travão e
da embraiagem ......................... 6-28
Verificação e lubrificação do descanso lateral ........................ 6-29
Lubrificação dos pivôs do braço oscilante .................................... 6-29
Verificação da forquilha
dianteira .................................... 6-30
Verificação da direção .................. 6-30
Verificação dos rolamentos de roda ........................................... 6-31
Bateria .......................................... 6-31

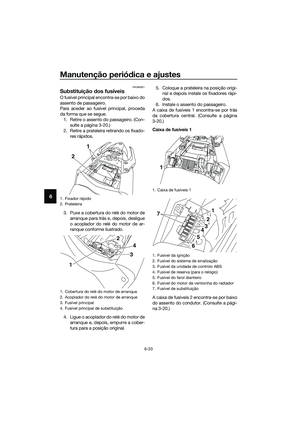

Substituição dos fusíveis.............. 6-33
Substituição da lâmpada do farol dianteiro ............................ 6-35
Mínimos ........................................ 6-35
Luz do travão/farolim traseiro ...... 6-36
Substituição de uma lâmpada do sinal de mudança de
direção ...................................... 6-36

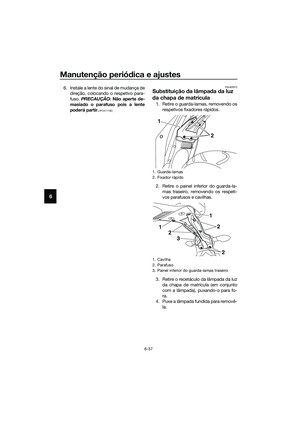

Substituição da lâmpada da luz da chapa de matrícula .............. 6-37
Suporte do motociclo ................... 6-38
Deteção e resolução de problemas ................................. 6-39
Tabelas de deteção e resolução de problemas ............................ 6-40
Cui dad os e arrumação do
motociclo .......................................... 7-1
Cor mate cuidado........................... 7-1
Cuidados ........................................ 7-1
Armazenagem ................................ 7-4 Especificações
.................................. 8-1
Informações para o consumi dor ..... 9-1
Números de identificação ............... 9-1

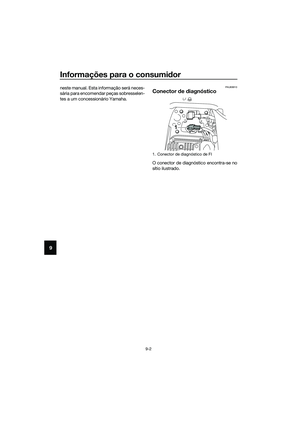

Conector de diagnóstico................. 9-2
Registo de dados do veículo .......... 9-3
Ín dice remissivo .............................. 10-1
UB9AP0P0.book Page 2 Wednesday, July 5, 2017 2:13 PM

1-1
1
Informações relativas à segurança
PAU1028C
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento corre-
to do seu motociclo.
Os motociclos são veículos de duas rodas.
A sua utilização e manuseamento seguros
dependem da adoção de técnicas de con-
dução adequadas, bem como da perícia
do condutor. Todos os condutores deverão
ter conhecimento dos seguintes requisitos
antes de conduzir este motociclo.
O condutor deverá:z obter instruções completas de uma
entidade competente sobre todos os
aspetos da utilização do motociclo;
z observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;
z obter formação qualificada sobre as
técnicas de condução corretas e se-
guras;
z obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos.
z Nunca conduza um motociclo sem
formação ou instrução adequada.
Faça um curso de formação. Os prin-
cipiantes devem fazer formação com
um instrutor certificado. Contacte um
concessionário de motociclos autori-
zado para obter informações sobre os
cursos de formação mais próximos de
si.
Con dução segura
Efetue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funcio-
namento. Se o veículo não for
inspecionado ou mantido em condições,
há mais possibilidades de ocorrer um aci- dente ou danos no equipamento. Consulte
a página 4-1 para obter uma lista de verifi-
cações prévias à utilização.
z Este motociclo está concebido para
transportar o condutor e um passa-
geiro.
z O facto dos automobilistas não dete-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa
dos acidentes entre automóveis e mo-
tociclos. Muitos acidentes são causa-
dos por automobilistas que não veem
o motociclo. É importante assegurar-
se que seja visto para reduzir as hipó-
teses de ocorrência deste tipo de aci-
dente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproximar- se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.
• Conduza onde os outros conduto- res o possam ver. Evite conduzir no
ângulo morto de outro condutor.
• Nunca realize operações de manu- tenção num motociclo sem os co-
nhecimentos adequados. Contacte
um concessionário de motociclos
autorizado para se informar sobre
as operações básicas de manuten-
ção do motociclo. Algumas opera-
ções de manutenção só podem ser
efetuadas por pessoal certificado.
z Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução
de motociclos atual.
• É importante que esteja qualificado
para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

Informações relativas à segurança
1-2
1
• Conheça as suas capacidades e assuas limitações. Não tentar exceder
as suas limitações é um fator que
pode ajudá-lo a evitar um acidente.
• Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.
z Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente co-
metido pelo condutor é fazer uma cur-
va fora-de-mão devido a velocidade
excessiva ou a um ângulo de inclina-
ção insuficiente em relação à veloci-
dade.
• Obedeça sempre ao limite de velo- cidade e nunca ande mais depres-
sa do que o permitido pelas
condições da estrada e do trânsito.
• Sinalize sempre qualquer mudança
de direção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.
z A postura do condutor e do passagei-
ro é importante para um controlo ade-
quado.
• Durante a condução, o condutor deverá manter as mãos no guiador
e os pés nos apoios de pés, a fim
de manter o controlo do motociclo.
• O passageiro deve segurar-se sempre no condutor, na correia do
assento ou na barra de manobra
(se o veículo os possuir), com am-
bas as mãos, e deve manter os pés
nos apoios de pés para o passagei-
ro. Nunca transporte um passagei-
ro, exceto se ele ou ela puderem
colocar, com firmeza, ambos os
pés nos apoios de pés do passa-
geiro.
z Nunca conduza sob a influência de ál-
cool ou outras drogas. z
Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de proteção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o fator mais importante
para a prevenção ou redução de ferimen-
tos na cabeça. z Use sempre um capacete aprovado.
z Use uma viseira ou óculos protetores.
O vento direcionado para os olhos
desprotegidos pode contribuir para
uma deficiência da visão que pode
atrasar a visualização de uma situa-
ção de perigo.
z O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.
z Nunca use roupas largas, caso con-
trário estas poderão prender-se nas
alavancas de controlo, nos apoios de
pés ou nas rodas, causando ferimen-
tos ou até um acidente.
z Use sempre vestuário de proteção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de es-
cape ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.
z As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxi do de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de ra-
ciocínio e, eventualmente, a morte.
UB9AP0P0.book Page 2 Wednesday, July 5, 2017 2:13 PM
