2018 YAMAHA MT-03 Manual de utilização (in Portuguese)

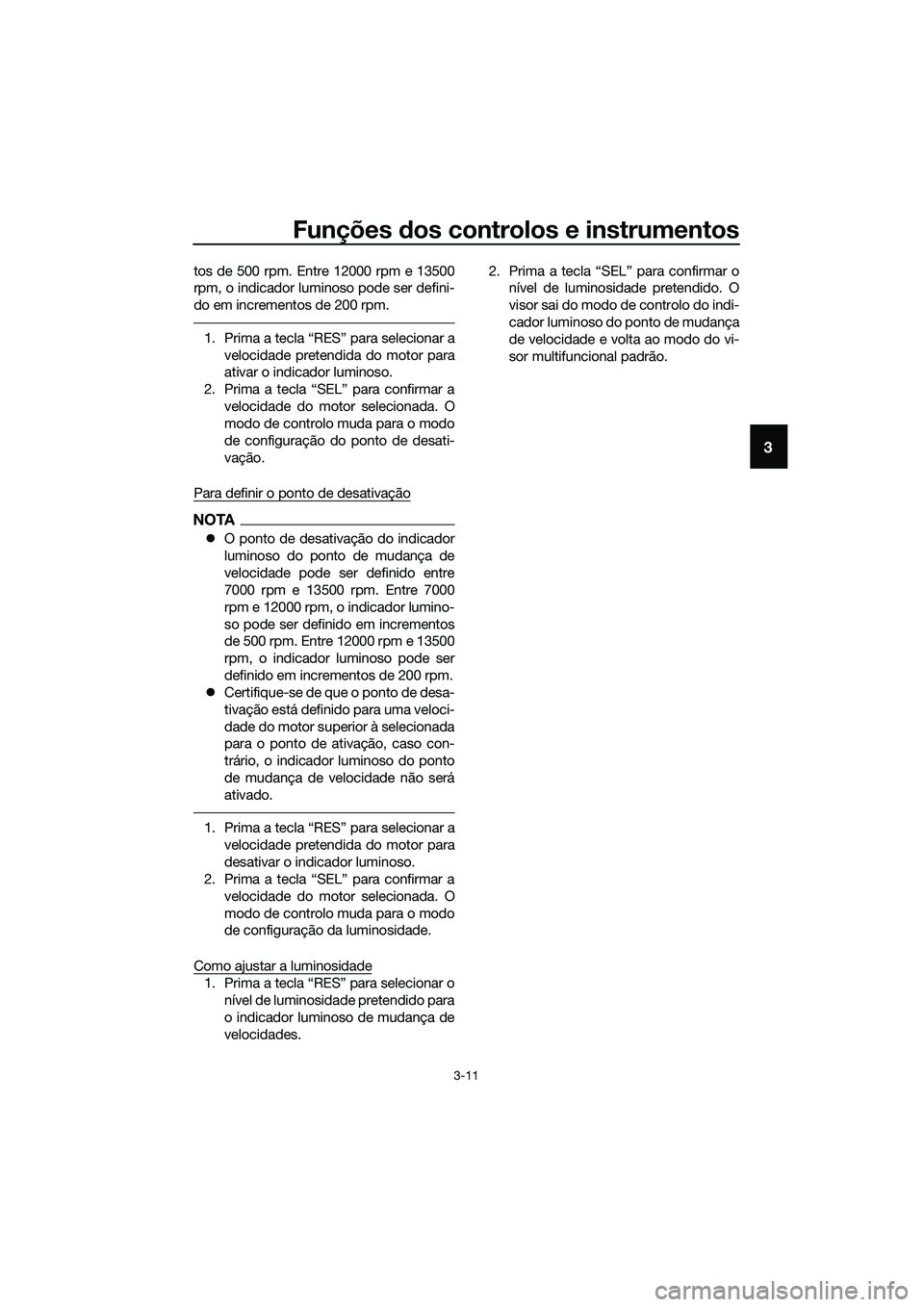

Funções dos controlos e instrumentos
3-11
3
tos de 500 rpm. Entre 12000 rpm e 13500
rpm, o indicador luminoso pode ser defini-
do em incrementos de 200 rpm.
1. Prima a tecla “RES” para selecionar a
velocidade pretendida do motor para
ativar o indicador luminoso.
2. Prima a tecla “SEL” para confirmar a velocidade do motor selecionada. O
modo de controlo muda para o modo
de configuração do ponto de desati-
vação.
Para definir o ponto de desativação
NOTA
z O ponto de desativação do indicador
luminoso do ponto de mudança de
velocidade pode ser definido entre
7000 rpm e 13500 rpm. Entre 7000
rpm e 12000 rpm, o indicador lumino-
so pode ser definido em incrementos
de 500 rpm. Entre 12000 rpm e 13500
rpm, o indicador luminoso pode ser
definido em incrementos de 200 rpm.
z Certifique-se de que o ponto de desa-
tivação está definido para uma veloci-
dade do motor superior à selecionada
para o ponto de ativação, caso con-
trário, o indicador luminoso do ponto
de mudança de velocidade não será
ativado.
1. Prima a tecla “RES” para selecionar a
velocidade pretendida do motor para
desativar o indicador luminoso.
2. Prima a tecla “SEL” para confirmar a
velocidade do motor selecionada. O
modo de controlo muda para o modo
de configuração da luminosidade.
Como ajustar a luminosidade
1. Prima a tecla “RES” para selecionar o nível de luminosidade pretendido para
o indicador luminoso de mudança de
velocidades. 2. Prima a tecla “SEL” para confirmar o
nível de luminosidade pretendido. O
visor sai do modo de controlo do indi-
cador luminoso do ponto de mudança
de velocidade e volta ao modo do vi-
sor multifuncional padrão.
UB9AP0P0.book Page 11 Wednesday, July 5, 2017 2:13 PM

Funções dos controlos e instrumentos
3-12
3
PAU1234M
Interruptores do guia dor
Esquer da
Direita
PAU12362Interruptor de ultrapassagem “PASS”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
NOTA
Quando o interruptor de farol alto/baixo
está regulado para “ ”, o interruptor de
ultrapassagem não tem efeito.
PAU62540Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
NOTA
Se o interruptor estiver regulado para farol
de médios, acende-se apenas a lâmpada
do farol dianteiro direito. Se o interruptor
estiver regulador para máximos, acendem-
se as duas lâmpadas dos faróis dianteiros.
PAU12461Interruptor d o sinal de mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor d a buzina “ ”
Prima este interruptor para buzinar.
PAU12662Interruptor d e paragem do
motor “ / ”
Coloque este interruptor em “ ” antes de
ligar o motor. Coloque este interruptor
em “ ” para desligar o motor em caso de
emergência, tal como quando o veículo se
vira ou o cabo do acelerador fica preso.
PAU12713Interruptor d e arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-2 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
1. Interruptor de ultrapassagem “PASS”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direção “ / ”
4. Interruptor da buzina “ ”
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
4
3
1
2
2
1
UB9AP0P0.book Page 12 Wednesday, July 5, 2017 2:13 PM

Funções dos controlos e instrumentos
3-13
3
PAU62500A luz de advertência de problema no motor
acende-se quando a chave é rodada
para “ ” e o interruptor de arranque é pre-
mido, mas não indica qualquer avaria.PAU12822
Alavanca da embraiagem
A alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-25.)
1. Alavanca da embraiagem
1
UB9AP0P0.book Page 13 Wednesday, July 5, 2017 2:13 PM

Funções dos controlos e instrumentos
3-14
3
PAU12872
Pe dal de mu dança de veloci da-
d es
O pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
PAU12892
Alavanca do travão
A alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.1. Pedal de mudança de velocidades
11. Alavanca do travão
1
UB9AP0P0.book Page 14 Wednesday, July 5, 2017 2:13 PM

Funções dos controlos e instrumentos
3-15
3
PAU12944
Pe dal do travão
O pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABS
O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
z O sistema ABS funciona melhor em
gran des distâncias de travagem.
z Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
zO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
z Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
1. Pedal do travão
1
UB9AP0P0.book Page 15 Wednesday, July 5, 2017 2:13 PM

Funções dos controlos e instrumentos
3-16
3
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cui dad o para não danificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema de ABS.
PAU13075
Tampa do depósito de combustí-
vel
Abertura da tampa do d epósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiro s do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa d o depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.
2. Rode a chave no sentido contrário ao dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTA
A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
2
1
1
2
1. Cobertura da fechadura da tampa do depó- sito de combustível
2. Desbloquear.
1
2
UB9AP0P0.book Page 16 Wednesday, July 5, 2017 2:13 PM

Funções dos controlos e instrumentos
3-17
3
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas d e combustível
constituem um perigo de incên dio.
PAU13222
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Tubo de enchimento de depósito de com-bustível
2. Nível de combustível máximo
21
UB9AP0P0.book Page 17 Wednesday, July 5, 2017 2:13 PM

Funções dos controlos e instrumentos
3-18
3
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte ime diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU79080
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
NOTA
z Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
z Verifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
Combustível recomen
dad o:
Gasolina normal sem chumbo (mis-
tura de gasolina com álcool [E10]
aceitável)
Capaci dad e do depósito d e com-
bustível: 14 L (3.7 US gal, 3.1 Imp.gal)
Quanti dad e da reserva d e combus-
tível: 3.0 L (0.79 US gal, 0.66 Imp.gal)
E10
UB9AP0P0.book Page 18 Wednesday, July 5, 2017 2:13 PM
