2018 YAMAHA MT-03 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-2
6
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
PAUB1402
Jogo de ferramentas d o proprie-
tário
O jogo de ferramentas do proprietário en-
contra-se por baixo do assento de passa-
geiro (Consulte a página 3-20.),
encontrando-se preso com um anel de ve-
dação em O.
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na rea-
lização da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
corretamente determinados trabalhos de
manutenção.
NOTA
Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietário
2. Anel de vedação em O
1
2
UB9AP0P0.book Page 2 Wednesday, July 5, 2017 2:13 PM

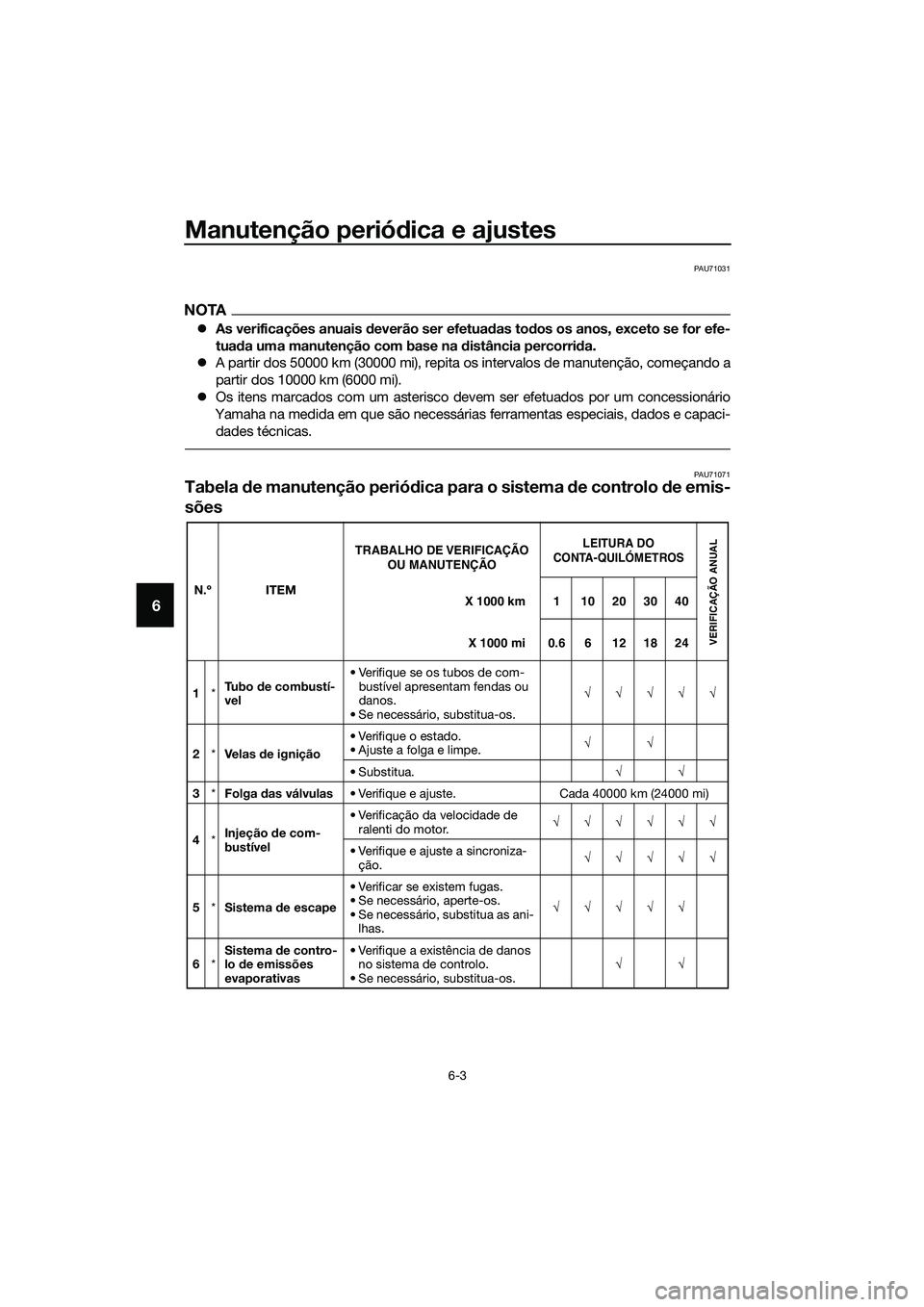

Manutenção periódica e ajustes
6-3
6
PAU71031
NOTA
z As verificações anuais deverão ser efetua das to dos os anos, exceto se for efe-
tua da uma manutenção com base na distância percorri da.
z A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a
partir dos 10000 km (6000 mi).
z Os itens marcados com um asterisco devem ser efetuados por um concessionário
Yamaha na medida em que são necessárias ferramentas especiais, dados e capaci-
dades técnicas.
PAU71071Tabela de manutenção perió dica para o sistema d e controlo de emis-
sões
N.º ITEM
1 *Tu b o
de combustí-
vel • Verifique se os tubos de com-
bustível apresentam fendas ou
danos.
• Se necessário, substitua-os. √√√√√
2 *Ve l a s de ignição •Verifique o estado.
• Ajuste a folga e limpe.
√√
• Substitua. √√
3 *Folga das válvulas • Verifique e ajuste. Cada 40000 km (24000 mi)
4 *Injeção
de com-
bustível • Verificação da velocidade de
ralenti do motor. √√√√√√
• Verifique e ajuste a sincroniza- ção. √√√√√
5 *Sistema de escape • Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua as ani-
lhas. √√√√√
6 *Sistema
de contro-
lo de emissões
evaporativas • Verifique a existência de danos
no sistema de controlo.
• Se necessário, substitua-os. √√X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.6 6 12 18 24
UB9AP0P0.book Page 3 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-4
6
7 *Sistema
de in du-
ção de ar • Verifique se a válvula de corte
de ar, a válvula por diapasão e
o tubo possuem danos.
• Substitua eventuais peças da- nificadas, caso seja necessário. √√√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB9AP0P0.book Page 4 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-5
6
PAU71372
Tabela de lubrificação e manutenção geral
N.º ITEM
1 *Verificação
do sis-
tema de diagnósti-
co • Realize a inspeção dinâmica
com a ferramenta de diagnósti-
co da Yamaha.
• Verifique os códigos de erro. √√√√√√
2 *Elemento
do filtro
d e ar • Substitua.
√√
3 Tu b o
de inspeção
d a caixa do filtro
d e ar •Limpe.
√√√√√
4Embraiagem • Verifique o funcionamento.
•Ajuste.
√√√√√
5 *Travão dianteiro • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos.
• Substitua as pastilhas do tra- vão, se necessário. √√√√√√
6 *Travão traseiro • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos.
• Substitua as pastilhas do tra- vão, se necessário. √√√√√√
7 *Tu b o s dos travões • Verifique se apresentam fen-
das ou danos. √√√√√
• Substitua. Cada 4 anos
8 *Líqui
do d os tra-
vões • Mude. Cada 2 anos
9 *Ro das • Verifique se apresentam des-
gaste ou danos.
• Se necessário, substitua-os. √√√√
10 *Pneus • Verifique a profundidade do
piso e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
11 *Rolamentos
de
ro da • Verifique se os rolamentos es-
tã
o soltos ou se apresentam
danos. √√√√
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
1 10203040
0.6 6 12 18 24
UB9AP0P0.book Page 5 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-6
6
12 *Rolamentos
do
pivô do braço os-
cilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
13 Corrente
de trans-
missão • Verifique a folga, o alinhamen-
to e o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrifi-
cante especial para correntes
de anel de vedação em O. A cada 800 km (500 mi) e de-
pois de lavar o motociclo, de
conduzir à chuva ou em áreas húmidas
14 *Rolamentos
da di-
reção • Verifique se os rolamentos es-
tão soltos. √√ √
• Aplique novamente uma quan- tidade moderada de massa de
lubrificação de sabão de lítio. √√
15 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados. √√√√√
16 Eixo
de pivô da
alavanca do travão • Lubrifique com graxa de silico-
ne. √√√√√
17 Eixo
de pivô d o pe-
d al do travão • Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
18 Eixo
de pivô da
alavanca da em-
braiagem • Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
19 Eixo
de pivô d o pe-
d al de mu dança de
ve

loci dad es • Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
20 Descanso lateral • Verifique o funcionamento.
• Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
21 *Interruptor
do des-
canso lateral • Verifique o funcionamento e
substitua, se necessário. √√√√√√
22 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
23 *Amortece dor • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB9AP0P0.book Page 6 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-7
6
PAU72800
NOTA
z Filtro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável
revestido a óleo, que não pode ser limpo com ar comprimido para evitar danos.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condu- ção for feita em áreas invulgarmente húmidas ou poeirentas.
z Assistência do travão hidráulico
• Verifique regularmente e, se necessário , corrija o nível de líquido dos travões.
• Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
24 Óleo do motor • Substitua (aqueça o motor an-
tes de drenar).
• Verifique o nível do óleo e se o veículo apresenta fugas de
óleo. No intervalo inicial e
quando o indicador lumi-
noso de mudança de óleo se acender [a cada 5000 km (3000 mi)]. √
25 Cartucho
do filtro
d e óleo do motor • Substitua.
√√√
26 *Sistema
de refrige-
ração • Verifique o nível de refrigerante
e se o veículo apresenta fuga
de refrigerante. √√√√√
• Mude. Cada 3 anos
27 *Interruptores
dos
travões dianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
28 *Peças
de movi-
mento e cabos • Lubrifique.
√√√√√
29 *Compartimento e
cabo
do punho do
acelerad or • Verifique o funcionamento e a
folga.
• Ajuste a folga do cabo do ace- lerador, se necessário.
• Lubrifique o compartimento e o cabo do punho do acelerador. √√√√√
30 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.6 6 12 18 24
UB9AP0P0.book Page 7 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-8
6
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fen-
das ou estejam danificados.
UB9AP0P0.book Page 8 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-9
6
PAU19643
Verificação das velas de ignição
As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação. Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA
Se não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
Ve l a
de ignição especifica da:
NGK/LMAR8A-9
1. Distância do elétrodo da vela de ignição
Distância do elétrod o da vela d e ig-
nição: 0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
