2018 YAMAHA AEROX50 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-21
6
GAU23098
Bowdenzüge prüfen und schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschädigungen der
Seilzugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich er-
neuern.
[GWA10712]GAU49921
Gasdrehgriff und Gaszug kont-
rollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
GAU23173

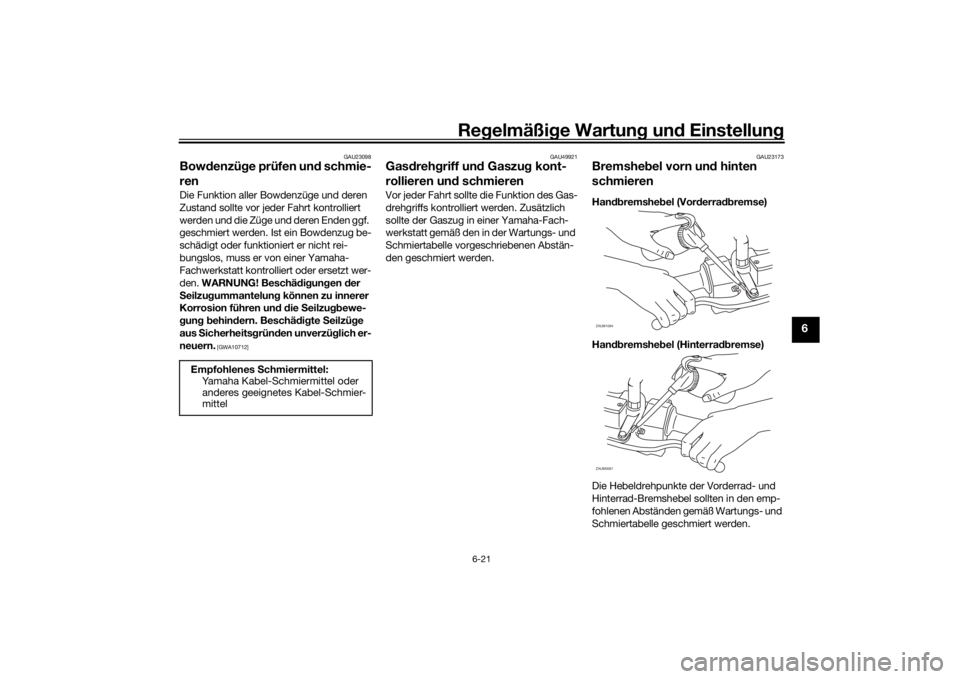

Bremshebel vorn und hinten
schmierenHandbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden. Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittelZAUM1094ZAUM0061
U1GBG1G0.book Page 21 Wednesday, October 4, 2017 2:22 PM

Regelmäßige Wartung und Einstellung
6-22
6
GAU23193

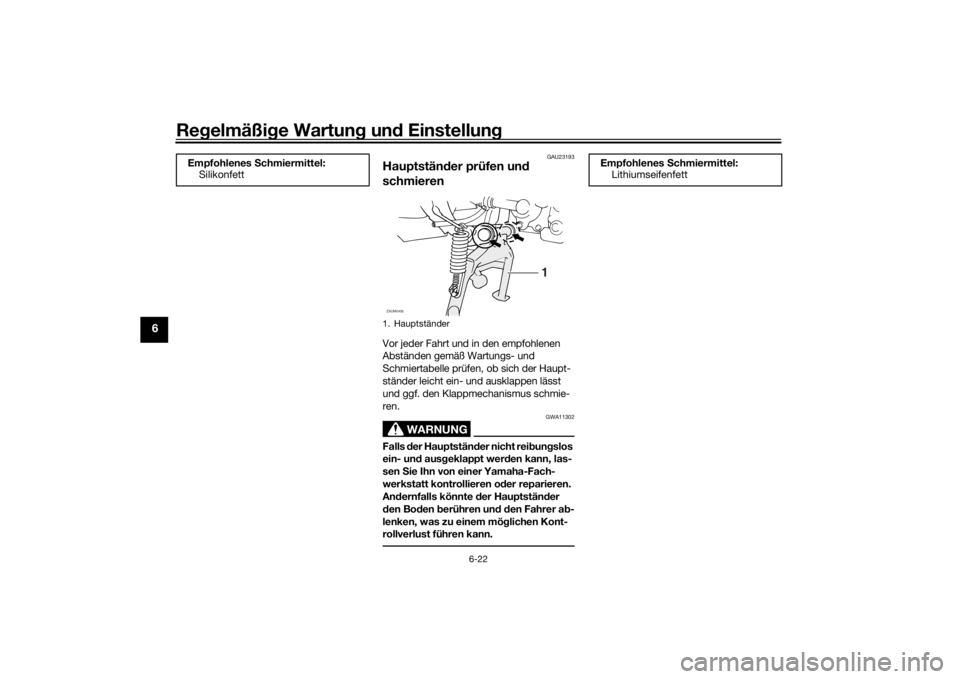

Hauptständer prüfen und
schmierenVor jeder Fahrt und in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle prüfen, ob sich der Haupt-
ständer leicht ein- und ausklappen lässt
und ggf. den Klappmechanismus schmie-
ren.
WARNUNG
GWA11302
Falls der Hauptständer nicht reibungslos
ein- und ausgeklappt werden kann, las-
sen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrollieren oder reparieren.
Andernfalls könnte der Hauptständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kont-
rollverlust führen kann.
Empfohlenes Schmiermittel:
Silikonfett
1. Hauptständer
1
ZAUM0455
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1GBG1G0.book Page 22 Wednesday, October 4, 2017 2:22 PM

Regelmäßige Wartung und Einstellung
6-23
6
GAU23273

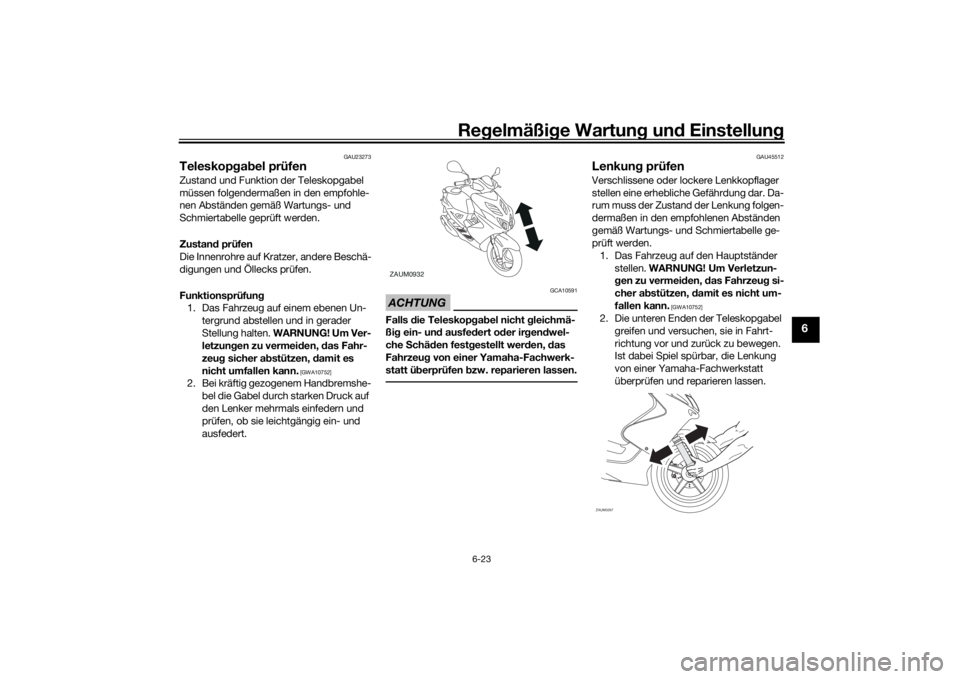

Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzungen zu vermeiden, das Fahr-
zeug sicher abstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45512
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
ZAUM0932
ZAUM0297
U1GBG1G0.book Page 23 Wednesday, October 4, 2017 2:22 PM

Regelmäßige Wartung und Einstellung
6-24
6
GAU23292
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUM3281

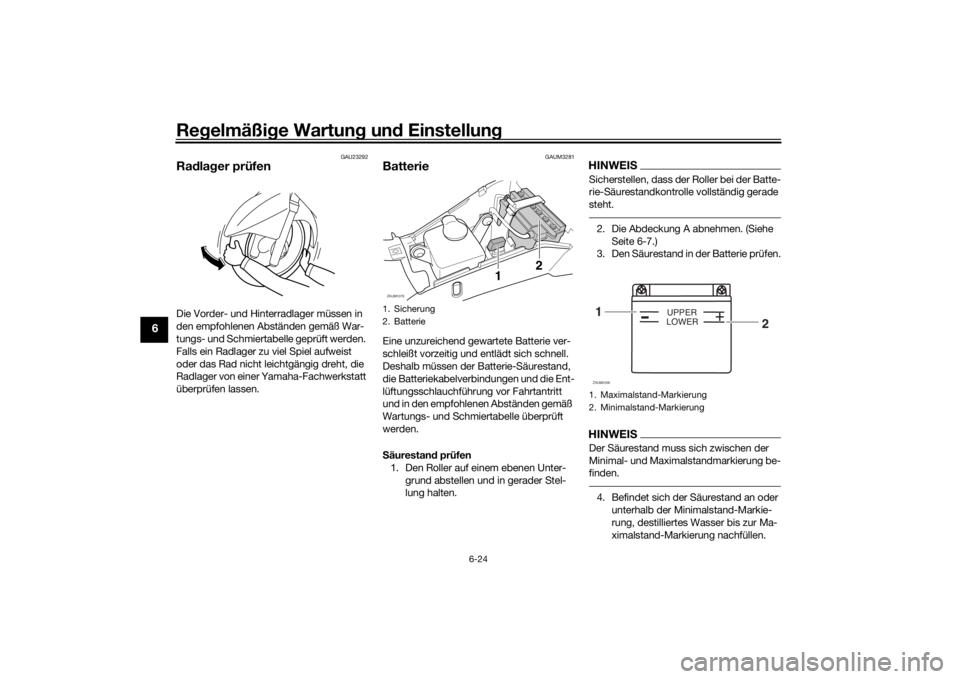

BatterieEine unzureichend gewartete Batterie ver-
schleißt vorzeitig und entlädt sich schnell.
Deshalb müssen der Batterie-Säurestand,
die Batteriekabelverbindungen und die Ent-
lüftungsschlauchführung vor Fahrtantritt
und in den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle überprüft
werden.
Säurestand prüfen
1. Den Roller auf einem ebenen Unter-
grund abstellen und in gerader Stel-
lung halten.
HINWEISSicherstellen, dass der Roller bei der Batte-
rie-Säurestandkontrolle vollständig gerade
steht.2. Die Abdeckung A abnehmen. (Siehe
Seite 6-7.)
3. Den Säurestand in der Batterie prüfen.HINWEISDer Säurestand muss sich zwischen der
Minimal- und Maximalstandmarkierung be-
finden.4. Befindet sich der Säurestand an oder
unterhalb der Minimalstand-Markie-
rung, destilliertes Wasser bis zur Ma-
ximalstand-Markierung nachfüllen.
1. Sicherung
2. BatterieZAUM1079
12
1. Maximalstand-Markierung
2. Minimalstand-Markierung
+
UPPER
LOWER
1
2ZAUM0106
U1GBG1G0.book Page 24 Wednesday, October 4, 2017 2:22 PM

Regelmäßige Wartung und Einstellung
6-25
6
ACHTUNG: Nur destilliertes Wasser
verwenden, da Leitungswasser Mi-
neralstoffe enthält, die der Batterie
schaden.
[GCA10612]
WARNUNG
GWA10761
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
destens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, b
rennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten. Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
5. Den festen Sitz der Polklemmen sowie
den Verlauf des Entlüftungsschlauchs
prüfen und ggf. korrigieren.
Batterie lagern
1. Wird der Motorroller über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf “ ”
gedreht wurde, dann zuerst das Mi-
nuskabel und anschließend das
Pluskabel abnehmen.
[GCA17712]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
die Säuredichte sowie den Ladezu-
stand der Batterie prüfen und die Bat-
terie ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “ ” ge-dreht wurde, dann zuerst das Plus-
kabel und anschließend das Mi-
nuskabel anschließen.
[GCA17722]
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und festen
Sitz der Klemmen achten. Ebenfalls
sicherstellen, dass der Entlüftungs-
schlauch richtig angeschlossen und
verlegt ist und weder beschädigt noch
verstopft ist. ACHTUNG: Wenn der
Entlüftungsschlauch so verlegt
wurde, dass der Rahmen Batterie-
säure oder aus der Batterie austre-
tenden Gasen ausgesetzt ist, kann
der Rahmen strukturellen und ex-
ternen Beschädigungen ausgesetzt
sein.
[GCA10602]
ACHTUNG
GCAM1120
Die Batterie immer in aufgelade-
nem Zustand halten. Die Lagerung
einer entladenen Batterie kann die
Batterie dauerhaft beschädigen.
Nach dem Einbau der Batterie müs-
sen Sie den Hauptschalter drei Mal
im Abstand von jeweils 3 Sekunden
von “ ” auf “ ” drehen, um die
Leerlaufdrehzahlregelung zu initia-
lisieren.
U1GBG1G0.book Page 25 Wednesday, October 4, 2017 2:22 PM

Regelmäßige Wartung und Einstellung
6-26
6
GAUM3271

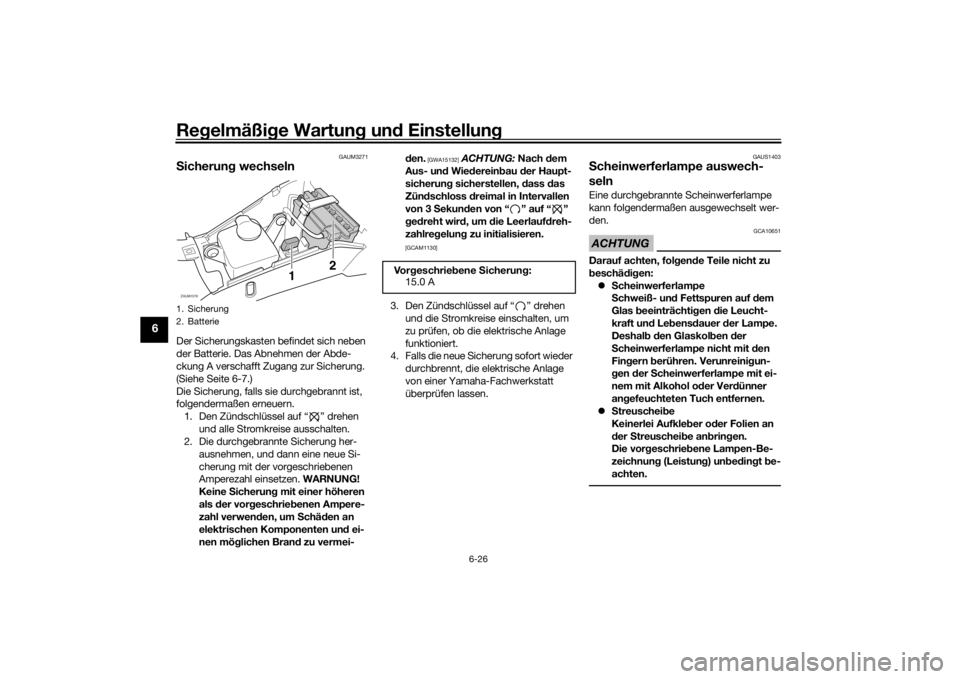

Sicherung wechselnDer Sicherungskasten befindet sich neben
der Batterie. Das Abnehmen der Abde-
ckung A verschafft Zugang zur Sicherung.
(Siehe Seite 6-7.)
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “ ” drehen
und alle Stromkreise ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-den.
[GWA15132]
ACHTUNG: Nach dem
Aus- und Wiedereinbau der Haupt-
sicherung sicherstellen, dass das
Zündschloss dreimal in Intervallen
von 3 Sekunden von “ ” auf “ ”
gedreht wird, um die Leerlaufdreh-
zahlregelung zu initialisieren.

[GCAM1130]
3. Den Zündschlüssel auf “ ” drehen
und die Stromkreise einschalten, um
zu prüfen, ob die elektrische Anlage
funktioniert.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUS1403
Scheinwerferlampe auswech-
selnEine durchgebrannte Scheinwerferlampe
kann folgendermaßen ausgewechselt wer-
den.ACHTUNG
GCA10651
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unb
edingt be-
achten.
1. Sicherung
2. BatterieZAUM1079
12
Vo rgeschriebene Sicherung:
15.0 A
U1GBG1G0.book Page 26 Wednesday, October 4, 2017 2:22 PM

Regelmäßige Wartung und Einstellung
6-27
6
ACHTUNG
GCA10671
Diese Arbeit sollte grundsätzlich von ei-
ner Yamaha-Fachwerkstatt durchge-
führt werden.1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
3. Den Scheinwerfer-Steckverbinder ab-
ziehen.
4. Die Lampenschutzkappe abnehmen.5. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
6. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
7. Die Lampenschutzkappe aufsetzen.8. Den Scheinwerferstecker anschlie-
ßen.
9. Das Verkleidungsteil montieren.
10. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-

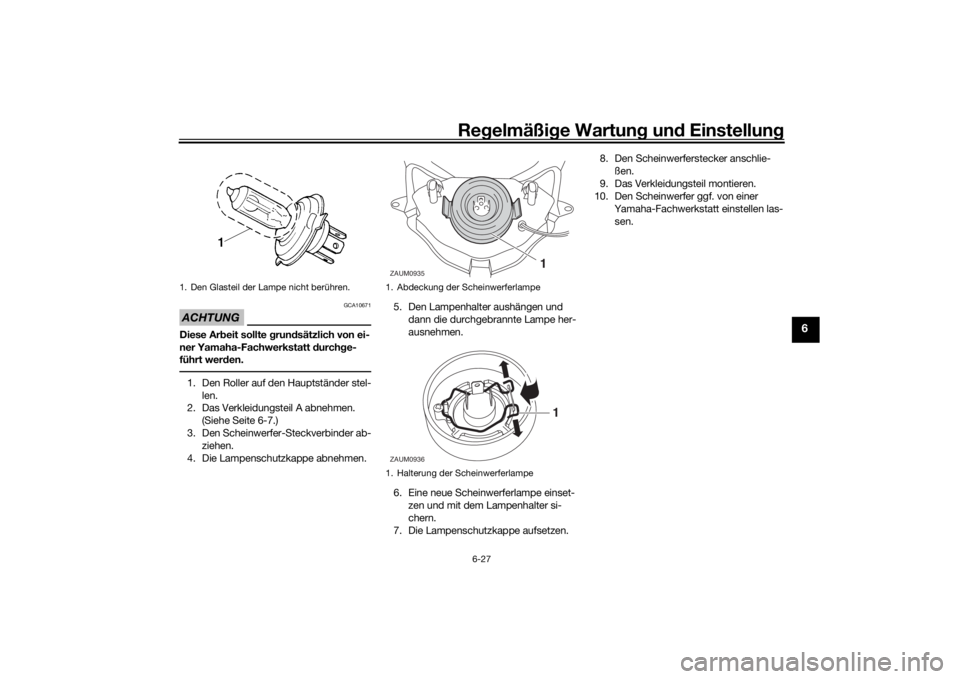

sen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1. Halterung der ScheinwerferlampeZAUM0935
1
ZAUM0936
1
U1GBG1G0.book Page 27 Wednesday, October 4, 2017 2:22 PM

Regelmäßige Wartung und Einstellung
6-28
6
GAU70164

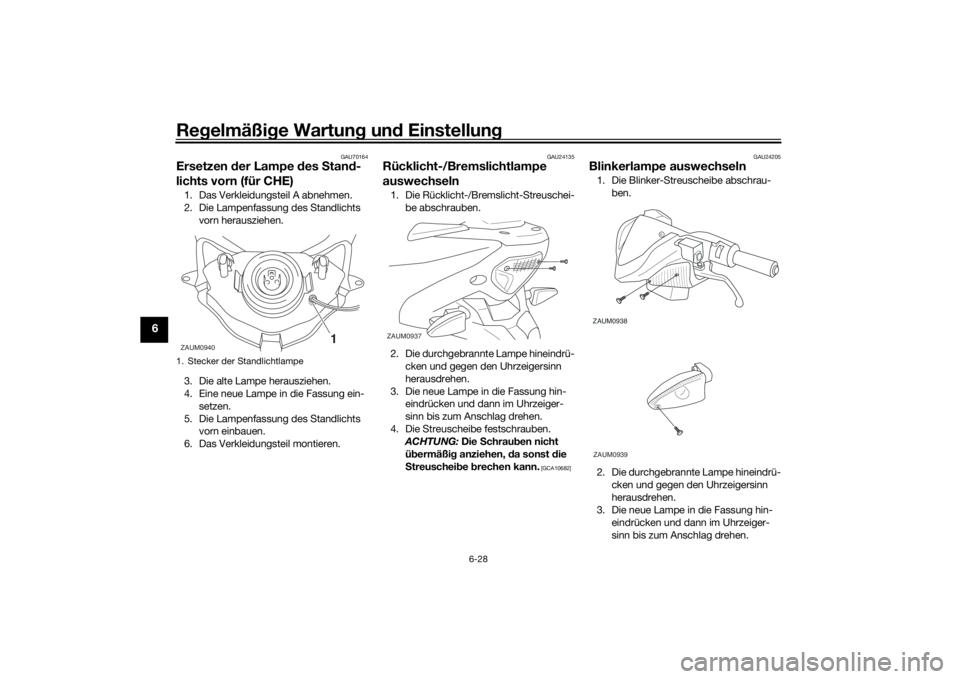

Ersetzen der Lampe des Stand-
lichts vorn (für CHE)1. Das Verkleidungsteil A abnehmen.
2. Die Lampenfassung des Standlichts
vorn herausziehen.
3. Die alte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Lampenfassung des Standlichts
vorn einbauen.
6. Das Verkleidungsteil montieren.
GAU24135
Rücklicht-/Bremslichtlampe
auswechseln1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10682]GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
1. Stecker der StandlichtlampeZAUM0940
1
ZAUM0937
ZAUM0938ZAUM0939
U1GBG1G0.book Page 28 Wednesday, October 4, 2017 2:22 PM
