2018 TOYOTA YARIS Návod na použití (in Czech)

2574-5. Toyota Safety Sense
4
Jízda
YARIS_HV_OM_Europe_OM52J66CZ

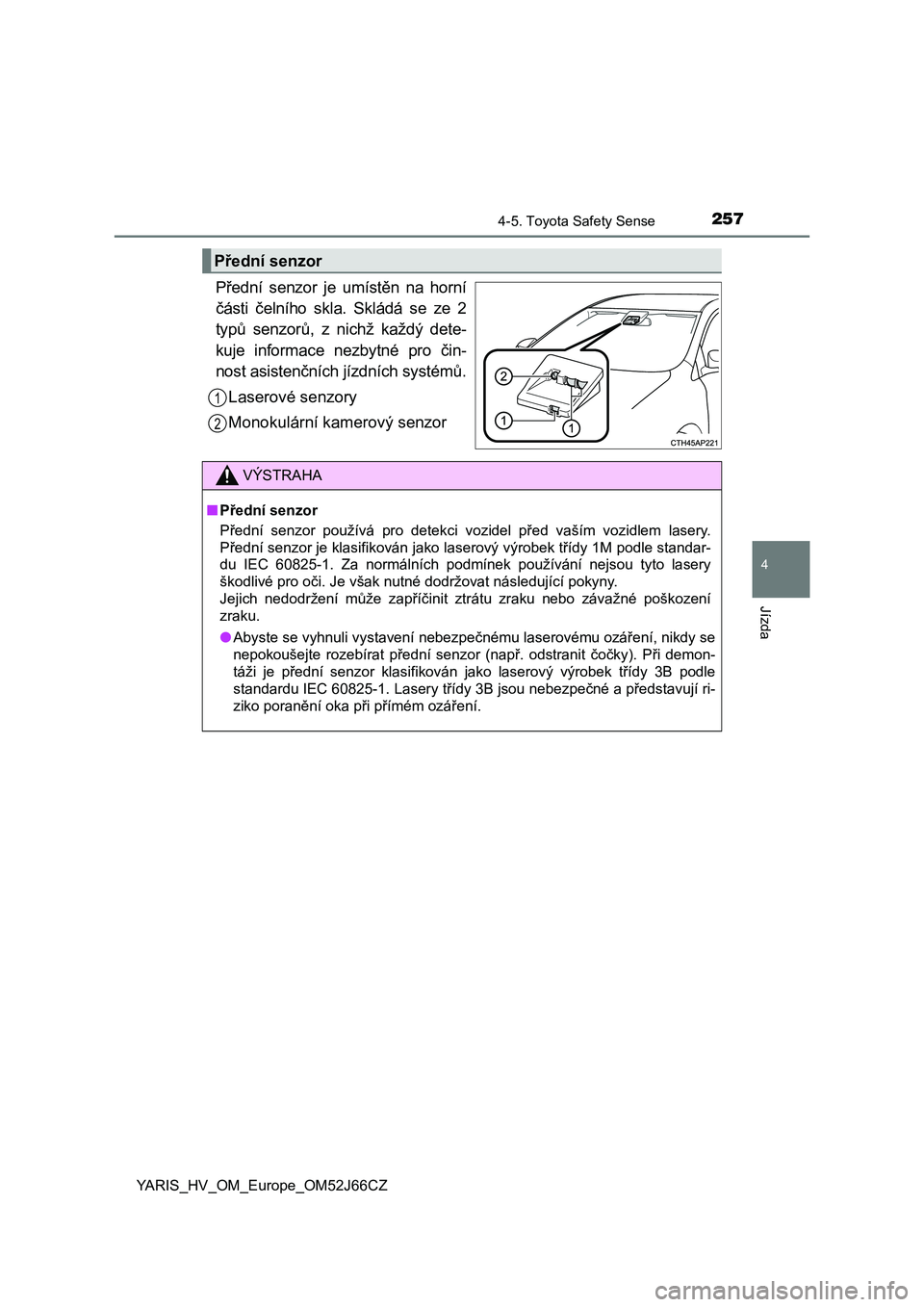

Přední senzor je umístěn na horní
části čelního skla. Skládá se ze 2
typů senzorů, z nichž každý dete-
kuje informace nezbytné pro čin-
nost asistenčních jízdních systémů.
Laserové senzory
Monokulární kamerový senzor
Přední senzor
1
2
VÝSTRAHA
■Přední senzor
Přední senzor používá pro detekci vozidel před vaším vozidlem lasery.
Přední senzor je klasifikován jako laserový výrobek třídy 1M podle standar-
du IEC 60825-1. Za normálních podmínek používání nejsou tyto lasery
škodlivé pro oči. Je však nutné dodržovat následující pokyny.
Jejich nedodržení může zapříčinit ztrátu zraku nebo závažné poškození
zraku.
●Abyste se vyhnuli vystavení nebezpečnému laserovému ozáření, nikdy se
nepokoušejte rozebírat přední senzor (např. odstranit čočky). Při demon-
táži je přední senzor klasifikován jako laserový výrobek třídy 3B podle
standardu IEC 60825-1. Lasery třídy 3B jsou nebezpečné a představují ri-
ziko poranění oka při přímém ozáření.

2584-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA
●Nezkoušejte se dívat do předního senzoru pomocí lupy, mikroskopu nebo
jiného optického přístroje ze vzdálenosti menší než 100 mm.
Klasifikační štítek laseru
Výkladový štítek laseru
Údaje o laserovém záření
Maximální průměrný výkon: 45 mW
Délka pulzu: 33 ns
Vlnová délka: 905 nm
Divergence (horizontální  vertikální): 28°  12°

2594-5. Toyota Safety Sense
4
Jízda
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA

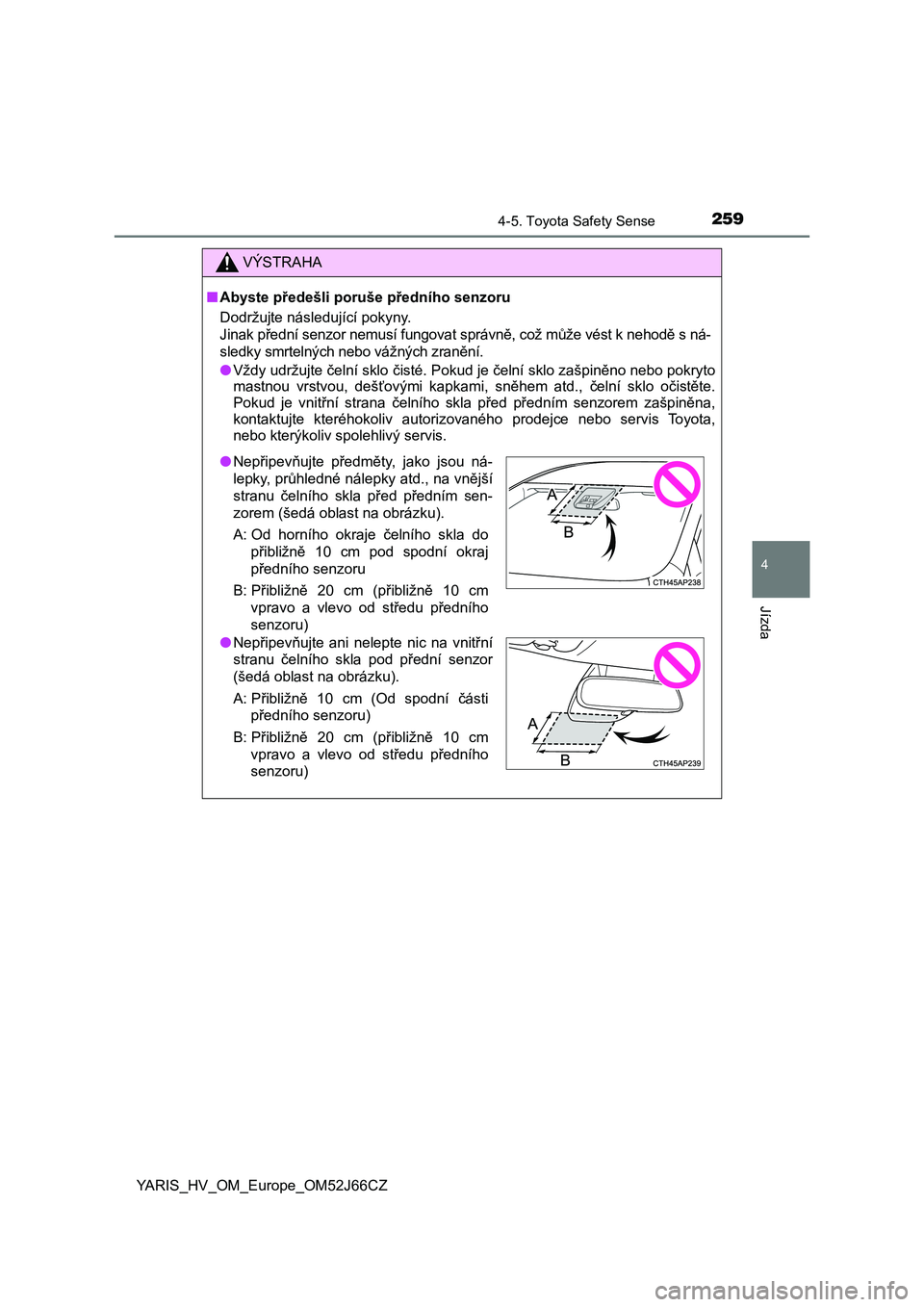

■Abyste předešli poruše předního senzoru
Dodržujte následující pokyny.
Jinak přední senzor nemusí fungovat správně, což může vést k nehodě s ná-
sledky smrtelných nebo vážných zranění.
●Vždy udržujte čelní sklo čisté. Pokud je čelní sklo zašpiněno nebo pokryto
mastnou vrstvou, dešťovými kapkami, sněhem atd., čelní sklo očistěte.
Pokud je vnitřní strana čelního skla před předním senzorem zašpiněna,
kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Nepřipevňujte předměty, jako jsou ná-
lepky, průhledné nálepky atd., na vnější
stranu čelního skla před předním sen-
zorem (šedá oblast na obrázku).
A: Od horního okraje čelního skla do
přibližně 10 cm pod spodní okraj
předního senzoru
B: Přibližně 20 cm (přibližně 10 cm
vpravo a vlevo od středu předního
senzoru)
●Nepřipevňujte ani nelepte nic na vnitřní
stranu čelního skla pod přední senzor
(šedá oblast na obrázku).
A: Přibližně 10 cm (Od spodní části
předního senzoru)
B: Přibližně 20 cm (přibližně 10 cm
vpravo a vlevo od středu předního
senzoru)

2604-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA
●Pokud je velký teplotní rozdíl mezi vnitřkem a vnějškem vozidla, např. v zimě,
čelní sklo se bude snadněji zamlžovat. Pokud se oblast čelního skla před
předním senzorem zamlží nebo je pokryto rosou nebo námrazou, výstraž-
ná kontrolka PCS se může rozsvítit a systém se může dočasně vypnout.
V tom případě použijte odmlžování čelního skla, abyste odstranili zamlže-
ní atd. ( S. 390)
●Pokud je oblast čelního skla před předním senzorem pokryta kapkami vody,
<00530052005800e5004c004d00570048000300560057010c0055004400fe0048000300fe0048004f00510074004b005200030056004e004f0044000f000300440045005c0056005700480003004d004800030052004700560057005500440051004c004f00
4c0011[
Pokud nejsou kapky vody dostatečně odstraněny, výkon předního senzoru
se může snížit.
●Pokud nelze řádně odstranit dešťové kapky z oblasti čelního skla před
předním senzorem pomocí stěračů čelního skla, vyměňte gumičku stěrače
nebo lištu stěrače.
Pokud je nutná výměna gumiček stěračů nebo lišt stěračů, kontaktujte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
●Nelepte tónovací fólie na čelní sklo.
●Vyměňte čelní sklo, pokud je sklo poškozené nebo prasklé.
Pokud je nutná výměna čelního skla, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nemontujte před senzor anténu.
●Nenamáčejte přední senzor.
●<003d004400450055004401160057004800030057005200500058000f000300440045005c00030047005200030053011c0048004700510074004b00520003005600480051005d00520055005800030056005900740057004c004f00440003004d0044005600
510069000300560059010c0057004f00440011[
●Nezašpiňte ani nepoškoďte přední senzor.
Když čistíte vnitřní stranu čelního skla, zabraňte kontaktu čističe skla s ob-
jektivy. Také se nedotýkejte objektivu.
Pokud je objektiv špinavý nebo poškozený, kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

2614-5. Toyota Safety Sense
4
Jízda
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA
●Nevystavujte přední senzor silným nárazům.
●Neměňte montážní polohu nebo směr předního senzoru, ani ho neodstra-
ňujte.
●Nerozebírejte přední senzor.
●Neinstalujte žádné elektronické zařízení nebo zařízení vysílající silné elek-
trické vlny do blízkosti předního senzoru.
●Neupravujte žádné součásti vozidla v okolí předního senzoru (vnitřní zpět-
né zrcátko, sluneční clony atd.) nebo stropu.
●Nepřipevňujte žádné příslušenství, které může překážet přednímu senzo-
ru na kapotu, přední mřížku nebo přední nárazník. Pro podrobnosti kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Pokud je na střechu připevňováno surfovací prkno nebo jiný dlouhý před-
mět, ujistěte se, že nebude překážet přednímu senzoru.
●Neupravujte světlomety ani jiná světla.
●<003100480053011c004c00530048005901160058004d00570048000300440051004c00030051004800530052004e004f006900470048004d0057004800030051004c0046000300510044000300530044004f00580045005100740003004700480056004e00
580011[
■Oblast instalace předního senzoru na čelním skle
Když se čelní sklo snadno zamlžuje, sklo okolo předního senzoru může být
<004b00520055004e00700003005d0003004701240059005200470058000300fe004c00510051005200560057004c00030057005200530048005100740011000300330052004e005800470003005600480003004700520057004e0051004800570048000300
56004e004f0044000f00030050012400e50048005700480003[se popálit.

2624-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66CZ
PCS (Přednárazový bezpečnostní systém)
◆Přednárazové varování
Když systém vyhodnotí, že
pravděpodobnost čelní kolize je
vysoká, zazní bzučák, indikátor
aktivace PCS bude blikat
*1,
nebo se na multiinformačním
displeji
*2 zobrazí výstražné hlá-
šení a systém vyzve řidiče, aby
podnikl vyhýbací akci.
*1: Vozidla s monochromatickým displejem
*2: Vozidla s barevným displejem
: Je-li ve výbavě
Přednárazový bezpečnostní systém používá přední senzor, aby
detekoval vozidla před vaším vozidlem. Když systém vyhodnotí,
že pravděpodobnost čelní kolize s vozidlem je vysoká, varování
vyzve řidiče, aby provedl vyhýbací akci a potencionální brzdný
tlak bude zvýšen, aby pomohl řidiči vyhnout se kolizi.
Pokud systém vyhodnotí, že pravděpodobnost čelní kolize s vo-
zidlem je extrémně vysoká, automaticky se zabrzdí brzdy, aby
pomohly vyhnout se kolizi nebo pomohly snížit náraz při kolizi.
Přednárazový bezpečnostní systém může být vypnutý/zapnutý a na-
časování varování může být změněno. (S. 266)
*1
*2

2634-5. Toyota Safety Sense
4
Jízda
YARIS_HV_OM_Europe_OM52J66CZ
◆Přednárazový brzdový asistent
Když systém vyhodnotí, že pravděpodobnost čelní kolize s vozi-
dlem je vysoká, systém aplikuje větší brzdnou sílu podle toho, jak
silně je sešlápnut brzdový pedál.
◆Přednárazové brzdění
Když systém vyhodnotí, že pravděpodobnost čelní kolize s vozi-
dlem je vysoká, systém varuje řidiče. Pokud systém vyhodnotí, že
pravděpodobnost kolize je extrémně vysoká, automaticky se zabrz-
dí brzdy, aby pomohly vyhnout se kolizi nebo snížit rychlost kolize.
VÝSTRAHA
■Omezení přednárazového bezpečnostního systému
●Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bezpeč-
ně a věnujte pozornost vašemu okolí.
Za žádných okolností nepoužívejte přednárazový bezpečnostní systém
namísto normálního brzdění. Tento systém nezabrání kolizím nebo nesní-
ží poškození při kolizi nebo zranění za každé situace. Nespoléhejte se pří-
liš na tento systém. Jinak to může vést k nehodě s následkem smrtelného
nebo vážného zranění.
●Ačkoliv je tento systém navržen pro vyhnutí se nebo snížení nárazu při ko-
lizi, jeho účinnost se může měnit podle různých podmínek, proto systém
nemusí být vždy schopen dosáhnout stejné úrovně výkonu.
Přečtěte si pozorně následující podmínky. Nespoléhejte se příliš na tento
systém a vždy jezděte opatrně.
• Podmínky, při kterých může dojít k činnosti systému, i když nehrozí mož-
nost kolize: S. 270
• Podmínky, při kterých systém nemusí fungovat správně: S. 274
●Nepokoušejte se sami zkoušet činnost přednárazového bezpečnostního
systému, protože systém nemusí řádně fungovat, což může vést k nehodě.

2644-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA
■Přednárazové brzdění
●Funkce přednárazového brzdění nemusí fungovat, pokud jsou řidičem
provedeny určité činnosti. Pokud je plynový pedál silně sešlápnut nebo je
otočeno volantem, systém to může vyhodnotit tak, že řidič provádí vyhýba-
cí akci a může zabránit funkci přednárazového brzdění v činnosti.
●V některých situacích, kdy je funkce přednárazového brzdění v činnosti,
může být činnost této funkce zrušena, pokud je plynový pedál silně se-
šlápnut nebo je otočeno volantem a systém to vyhodnotí tak, že řidič pro-
vádí vyhýbací akci.
●Při činnosti funkce přednárazového brzdění je vyvinuta velká brzdná síla.
Navíc, protože činnost funkce přednárazového brzdění bude zrušena
poté, co bylo vozidlo zastaveno na přibližně 2 sekundy pomocí funkce
přednárazového brzdění, řidič by měl sešlápnout brzdový pedál, pokud je
to nutné.
●Pokud je sešlapován brzdový pedál, systém může vyhodnotit, že řidič pro-
vádí vyhýbací akci a může pozdržet načasování funkce přednárazového
brzdění.
●Během jízdy, např. když jedete přes železniční přejezd, může systém vy-
hodnotit, že možnost kolize s objektem, např. závorami na železničním
<0053011c0048004d0048005d00470058000f0003004d004800030059005c00560052004e00690003004400030058005900480047004800030059000300fe004c0051005100520056005700030053011c004800470051006900550044005d00520059007000
0300450055005d0047010c005100740011[
Abyste v případě nouze mohli s vozidlem odjet, např. pokud je systém
v činnosti na železničním přejezdu, proveďte následující činnosti a přijmě-
<00570048000300510048005d0045005c00570051006900030052005300440057011c00480051007400030053005500520003005d0044004d004c00e30057010c0051007400030059004400e30074000300450048005d0053004800fe005100520056005700
4c0011[
• Pokud se vozidlo zastavilo, sešlápněte plynový pedál.
• Pokud vozidlo zpomaluje, plně sešlápněte plynový pedál. (S. 269)
• Vypněte přednárazový bezpečnostní systém. (S. 266)
