2018 TOYOTA YARIS Návod na použití (in Czech)

5858-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52J66CZ
Nastartujte hybridní systém a zkontrolujte výstražnou kontrolku
přehřívání hybridního systému (s monochromatickým displejem)
nebo výstražné hlášení (s barevným displejem).
Pokud výstražná kontrolka (s monochromatickým displejem)
nebo výstražné hlášení (s barevným displejem) nezhasne:
Vypněte hybridní systém a kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pokud výstražná kontrolka (s monochromatickým displejem)
nebo výstražné hlášení (s barevným displejem) zhasne:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Abyste zabránili nehodě nebo zranění při prohlídce pod kapotou vozi-
dla
●Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
přestane unikat. Motorový prostor může být velmi horký, což by mohlo
způsobit vážná zranění, např. popálení.
●Po vypnutí hybridního systému zkontrolujte, že indikátor na spínači POWER
a indikátor "READY" nesvítí.
Když je hybridní systém v činnosti, může se automaticky nastartovat benzí-
nový motor, nebo se mohou náhle rozběhnout ventilátory chlazení, i když se
benzínový motor vypne. Nedotýkejte se ani se nepřibližujte k rotujícím sou-
částem, jako je ventilátor, to by mohlo vést k zachycení prstů nebo oděvů
(zvláště kravaty, šátku nebo šály), s následky vážného zranění.
●Nepovolujte uzávěr nádržky chladicí kapaliny, pokud jsou hybridní systém
a chladič horké.
Vystříknutí horké kapaliny nebo únik par pod tlakem mohou způsobit váž-
né zranění, např. popálení.
6

5868-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52J66CZ

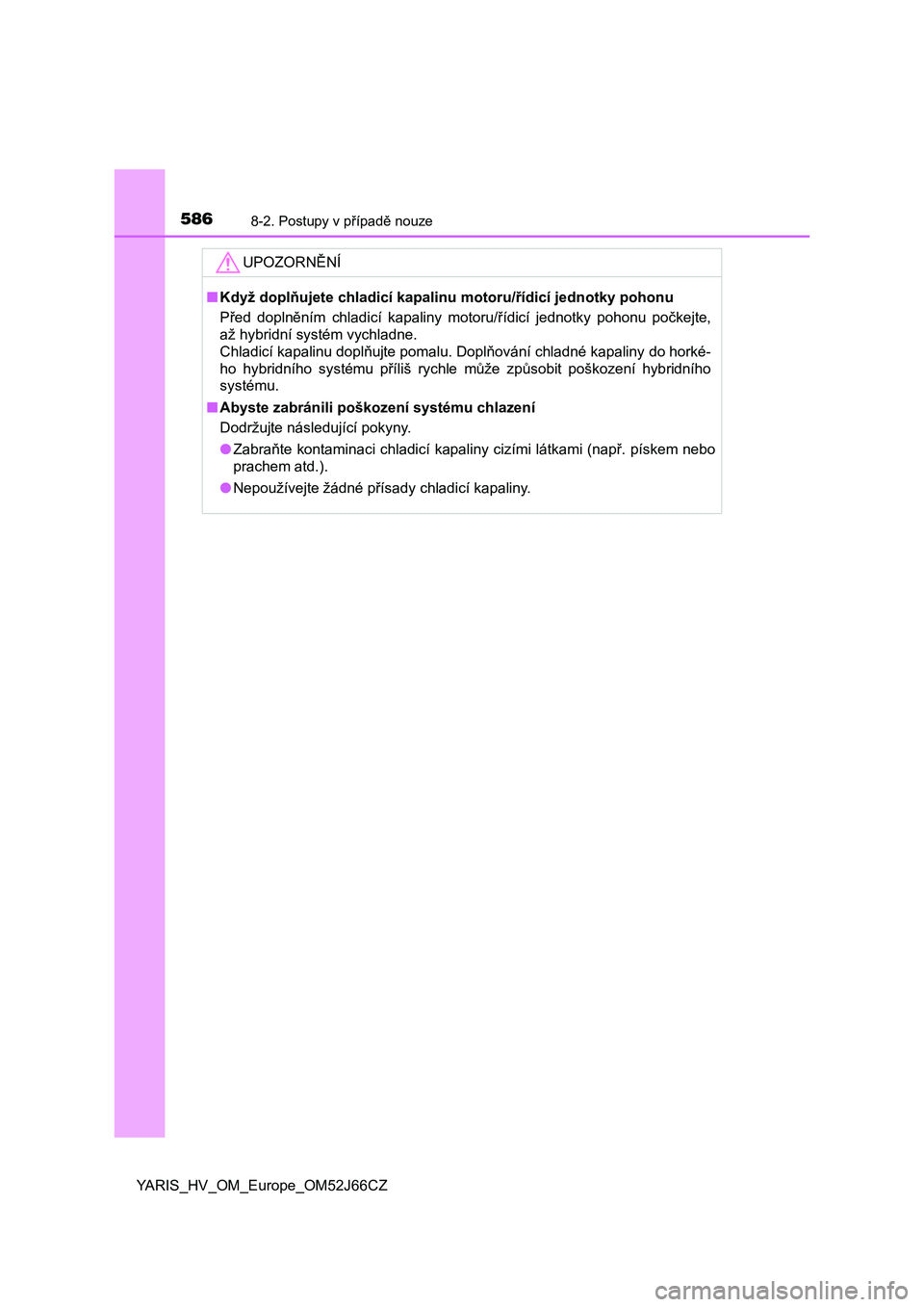

UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Před doplněním chladicí kapaliny motoru/řídicí jednotky pohonu počkejte,
až hybridní systém vychladne.
Chladicí kapalinu doplňujte pomalu. Doplňování chladné kapaliny do horké-
ho hybridního systému příliš rychle může způsobit poškození hybridního
systému.
■Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny.
●Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo
prachem atd.).
●Nepoužívejte žádné přísady chladicí kapaliny.

5878-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52J66CZ
Když vozidlo uvízne
Vypněte hybridní systém. Zabrzděte parkovací brzdu a přesuňte řa-
dicí páku do P.
Odstraňte bahno, sníh nebo písek z okolí předních kol.
Podložte přední kola dřevem, kameny nebo jiným materiálem,
abyste umožnili zlepšit trakci.
Znovu nastartujte hybridní systém.
Přesuňte řadicí páku do D nebo R a uvolněte parkovací brzdu. Pak
opatrně sešlápněte plynový pedál.
■Když je obtížné vozidlo uvolnit
■Nouzová tažná oka
Pokud se protáčejí pneumatiky nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte následující činnosti:
Stiskněte , abyste vypnuli TRC.
Když vaše vozidlo uvízne a nemůže se
pohybovat, nouzová tažná oka se použí-
vají k tomu, aby vaše vozidlo bylo vytaže-
no v případě nouze jiným vozidlem.
Vaše vozidlo není určeno k tomu, aby táh-
lo jiné vozidlo.
1
2
3
4
5

5888-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dopředu nebo
dozadu. Buďte mimořádně opatrní.
■Když přesunujete řadicí páku
Dávejte pozor, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, což může
způsobit nehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
●Vyhněte se protáčení předních kol a sešlapování plynového pedálu více,
než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.

589
9
Technické údaje
vozidla
YARIS_HV_OM_Europe_OM52J66CZ9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............ 590
Informace o palivu ............. 601
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 603
9-3. Zařízení pro inicializaci
Zařízení pro inicializaci ...... 610

5909-1. Technické údaje
YARIS_HV_OM_Europe_OM52J66CZ
Údaje o údržbě (palivo, hladina oleje atd.)
*1: Vozidla bez zatížení
*2: Vozidla s výbavou pro nerovné vozovky
*3: Pneumatiky 175/65R15 (5J)
*4: Pneumatiky 175/65R15 (5 1/2J)
*5: Pneumatiky 185/60R15
*6: 16palcová kola (typ B)
*7: 16palcový kola (typ A)
Rozměry a hmotnosti
Celková délka 3 945 mm
Celková šířka 1 695 mm
Celková výška*11 510 mm
1 520 mm
*2
Rozvor 2 510 mm
Rozchod
Vpředu1 485 mm
*3
1 475 mm*4
1 470 mm*5
1 465 mm*6
1 460 mm*7
Vzadu1 470 mm
*3
1 460 mm*4, 5
1 455 mm*6
1 445 mm*7
Celková hmotnost vozidla 1 565 kg
Maximální
přípustné zatížení
nápravyPřední 895 kg
Zadní 825 kg

5919-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52J66CZ■
Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla Toyota. Používá
se k registraci vlastnictví vašeho vozidla.
Toto číslo je vyraženo pod pra-
vým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku na levém střed-
ním sloupku.
■Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázek.
Identifikace vozidla

5929-1. Technické údaje
YARIS_HV_OM_Europe_OM52J66CZ
Motor
Model1NZ-FXE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih75,0  84,7 mm
Zdvihový objem1 497 cm3
Vůle ventilů
(studený motor)Sací: 0,15  0,25 mm
Výfukový: 0,25  0,35 mm
Palivo
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)36 litrů
Elektrický (trakční) motor
Ty pMotor s permanentním magnetem
Maximální výkon45 kW
Maximální točivý
moment169 N·m
