2018 TOYOTA YARIS Návod na použití (in Czech)

4977-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52J66CZ
Nasaďte novou žárovku.
Zadní směrové světlo
Brzdové/koncové světlo
Otočte a zajistěte patici žá-
rovky.
Zadní směrové světlo
Brzdové/koncové světlo
Nasaďte kryt.
Zarovnejte západky krytu
se zářezy.
Zatlačte kryt, až se zajistí.4
1
2
5
1
2
6
1
2

4987-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52J66CZ■
Osvětlení registrační značky
Vyjměte čočku.
Zasuňte malý plochý šrou-
bovák atd. do pravého
nebo levého otvoru čočky.
Naklopte šroubovák ve smě-
ru šipky na obrázku, abyste
čočku uvolnili z upevňovací
části, a pak čočku vyjměte.
Abyste zabránili poškození
vozidla, omotejte špičku šrou-
bováku páskou.
Vyjměte žárovku.
Nasaďte novou žárovku.
Čočka
Upevňo-
vací část
1
1
2
2
3

4997-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52J66CZ
Nasaďte čočku.
Přiložte čočku na pravou
nebo levou upevňovací
část.
Zatlačte čočku na místo.
Po nasazení zkontrolujte, zda
je čočka řádně nasazena mír-
ným zatažením za čočku.
Upevňovací část
4
1
2

5007-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52J66CZ■
Couvací světlo
Otevřete zadní dveře a vy-
jměte kryt.
Stiskněte dolů zářez na krytu
a vyjměte kryt.
Z důvodu ochrany je doporučeno
omotat hrot šroubováku hadří-
kem atd., aby se předešlo po-
škrábání vozidla.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
1
2
Ty p ATy p B
STO73AP199
3
Ty p ATy p B

5017-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52J66CZ
Nasaďte novou žárovku.
Nasaďte patici žárovky.
Nasaďte kryt zadních dveří.
Zarovnejte 2 výstupky na krytu
a nasaďte ho.
4
Ty p ATy p B
5
Ty p ATy p B
6

5027-3. Údržba svépomocí

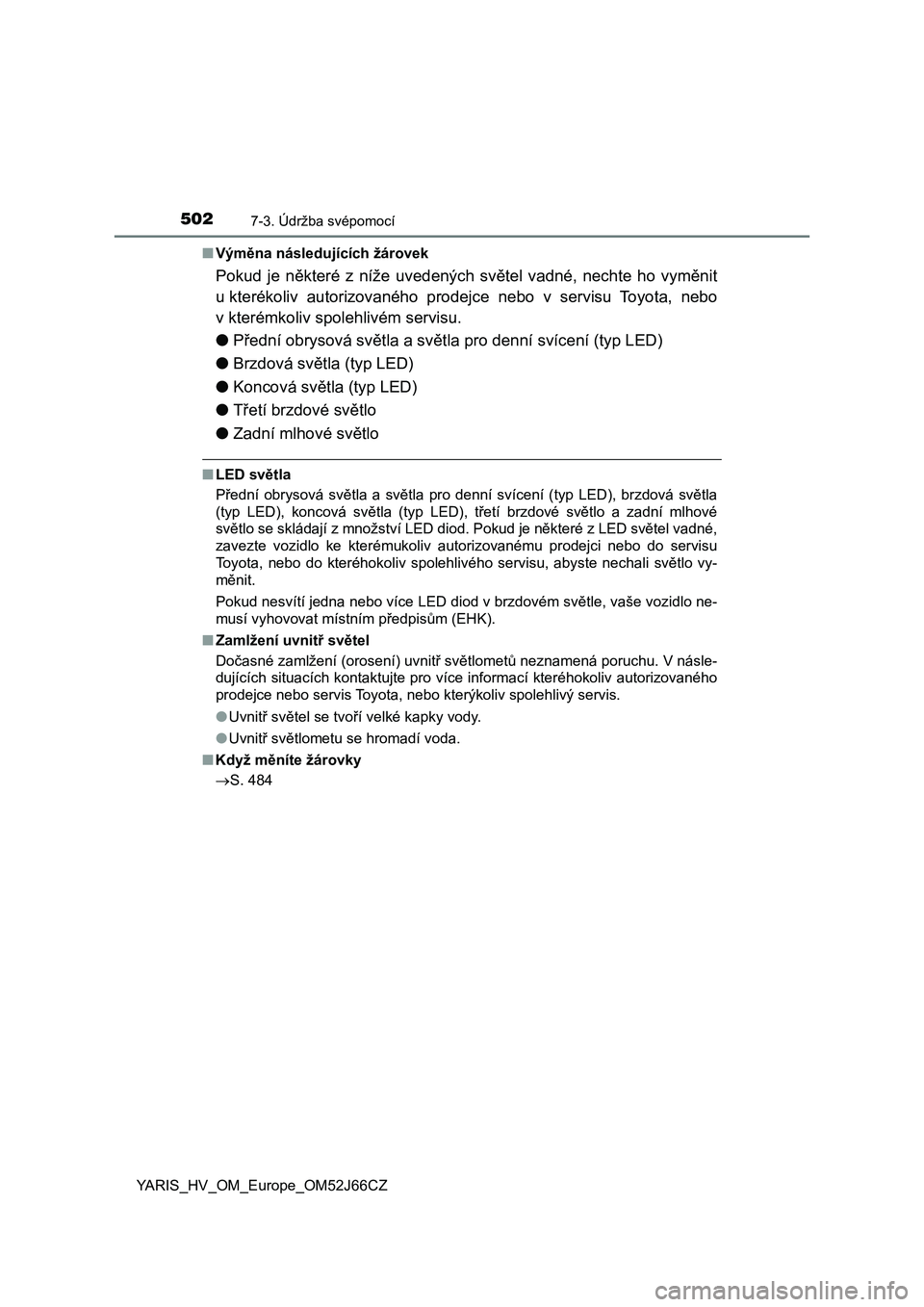

YARIS_HV_OM_Europe_OM52J66CZ■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit
u kterékoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
●Přední obrysová světla a světla pro denní svícení (typ LED)
●Brzdová světla (typ LED)
●Koncová světla (typ LED)
●Třetí brzdové světlo
●Zadní mlhové světlo
■LED světla
Přední obrysová světla a světla pro denní svícení (typ LED), brzdová světla
(typ LED), koncová světla (typ LED), třetí brzdové světlo a zadní mlhové
světlo se skládají z množství LED diod. Pokud je některé z LED světel vadné,
zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu, abyste nechali světlo vy-
měnit.
Pokud nesvítí jedna nebo více LED diod v brzdovém světle, vaše vozidlo ne-
musí vyhovovat místním předpisům (EHK).
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 484

5037-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52J66CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.

5047-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52J66CZ
