4018-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM99R11E
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start de motor niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Breng de auto op een horizontale, stevige ondergrond tot stilst and, zorg
ervoor dat de auto goed op de parkeerrem staat en zet de selectiehendel
in stand E, M of R (Multi-Mode Transmissie) of de achteruit (handgescha-
kelde transmissie). Plaats, indien nodig, een wielblok voor of achter het
wiel dat zich schuin tegenover het wiel met de lekke band bevin dt.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
AYGO_OM_Europe_OM99R11E.book Page 401 Monday, November 20, 20 17 3:59 PM

4028-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM99R11E
Verwijder de afdekking van de
bagageruimtevloer.
Haal de krik eruit.
Verwijderen van de krik
AYGO_OM_Europe_OM99R11E.book Page 402 Monday, November 20, 20 17 3:59 PM

4038-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM99R11E
Verwijder de afdekking van de
bagageruimtevloer.
Verwijder de gereedschapshou-
der en draai de bevestiging van
het reservewiel los.
Verwijderen van het reservewiel
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
AYGO_OM_Europe_OM99R11E.book Page 403 Monday, November 20, 20 17 3:59 PM

4048-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM99R11E
Plaats wielblokken.
Verwijder de wieldop met een sleutel.
Plaats een doek tussen de sleutel en de wieldop, zoals aangegev en in de
afbeelding, om de wieldop te beschermen.
Vervangen van wiel met een lekke band
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
Auto's met full-cover wieldopAuto's met centrale wieldop
AYGO_OM_Europe_OM99R11E.book Page 404 Monday, November 20, 20 17 3:59 PM

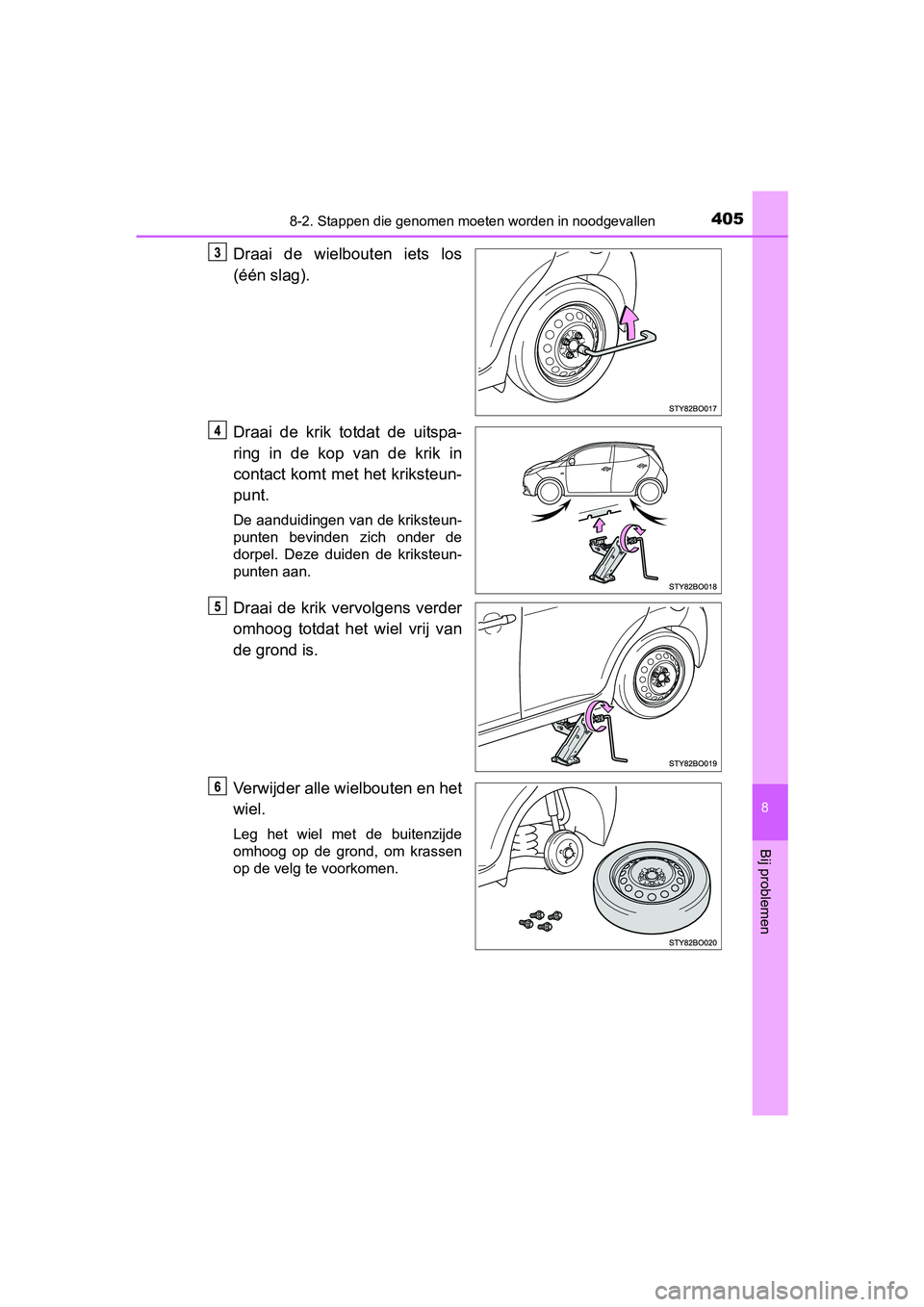

4058-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM99R11E
Draai de wielbouten iets los
(één slag).
Draai de krik totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielbouten en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
AYGO_OM_Europe_OM99R11E.book Page 405 Monday, November 20, 20 17 3:59 PM

4068-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM99R11E
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte ro nd de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het ver wis-
selen van een wiel, enz. met uw handen, voeten of andere lichaa msde-
len aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielbouten loslopen, waardoor de wielen van de auto af kunnen lopen en
een ongeval kan ontstaan met ernstig letsel als gevolg.
• Breng nooit vet of olie aan op de wielbouten. Door het gebruik van olie of vet worden de wielbouten mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Verwijder olie of vet van de wielbouten.
• Laat zo spoedig mogelijk na het verwisselen van een wiel de bo uten
met een aanhaalmoment van 103 Nm (10,5 kgm, 76 ft·lbf) vastzetten.
• Gebruik bij het plaatsen van een wiel uitsluitend wielbouten d ie speciaal
zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van bouten of bout-
gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
AYGO_OM_Europe_OM99R11E.book Page 406 Monday, November 20, 20 17 3:59 PM

4078-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM99R11E
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielbouten los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielbouten met de hand allem aal
ongeveer even vast.
Draai bij het vervangen van een
wiel met een stalen velg door
een wiel met een stalen velg de
wielbouten verder tot het tapse
gedeelte aan ligt tegen de zit-
ting van de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een stalen velg de
wielbouten verder tot het tapse
gedeelte aan ligt tegen de zit-
ting van de velg.
Laat de auto zakken.
Plaatsen van het reservewiel
Taps gedeelte
Vel g
Taps gedeelteVe l g
AYGO_OM_Europe_OM99R11E.book Page 407 Monday, November 20, 20 17 3:59 PM

4088-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM99R11E
Draai iedere bout twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft·lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( Blz. 454)
■ Bij gebruik van het compacte r eservewiel (auto's met bandenspan nings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem werkt niet goed met het com-
pacte reservewiel.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
■ Nadat de band verwisseld is (auto's met bandenspanningswaarschu -
wingssysteem)
Het bandenspanningswaarschuwingssysteem moet worden gereset.
( Blz. 344)
