2018 TOYOTA AYGO Instructieboekje (in Dutch)

3697-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R11E
Verwijder de clip van de wiel-
kuip en open de wielkuip.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
AYGO_OM_Europe_OM99R11E.book Page 369 Monday, November 20, 20 17 3:59 PM

3707-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R11E
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de wielkuip terug en
plaats de clip.
Plaats de clip en draai hem om
hem te vergrendelen.
Plaats de 2 schroeven.
AYGO_OM_Europe_OM99R11E.book Page 370 Monday, November 20, 2017 3:59 PM

3717-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R11E■
Rem-/achterlichten, achteruitrijl
ichten, mistachterlicht en rich-
tingaanwijzers achter
Open de achterklep, verwij-
der de 2 schroeven en ver-
wijder de lamp door deze
naar achteren te trekken.
Draai de lamphouder links-
om.Rem-/achterlicht
Achteruitrijlicht of mistach-
terlicht
Richtingaanwijzer achter
Verwijder de lamp. Rem-/achterlicht
Achteruitrijlicht of mistach-
terlicht
Richtingaanwijzer achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pennen ( ) op de
lamp in lijn met de fitting.
1
2
3
1
2
3
12
AYGO_OM_Europe_OM99R11E.book Page 371 Monday, November 20, 20 17 3:59 PM

3727-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R11E■

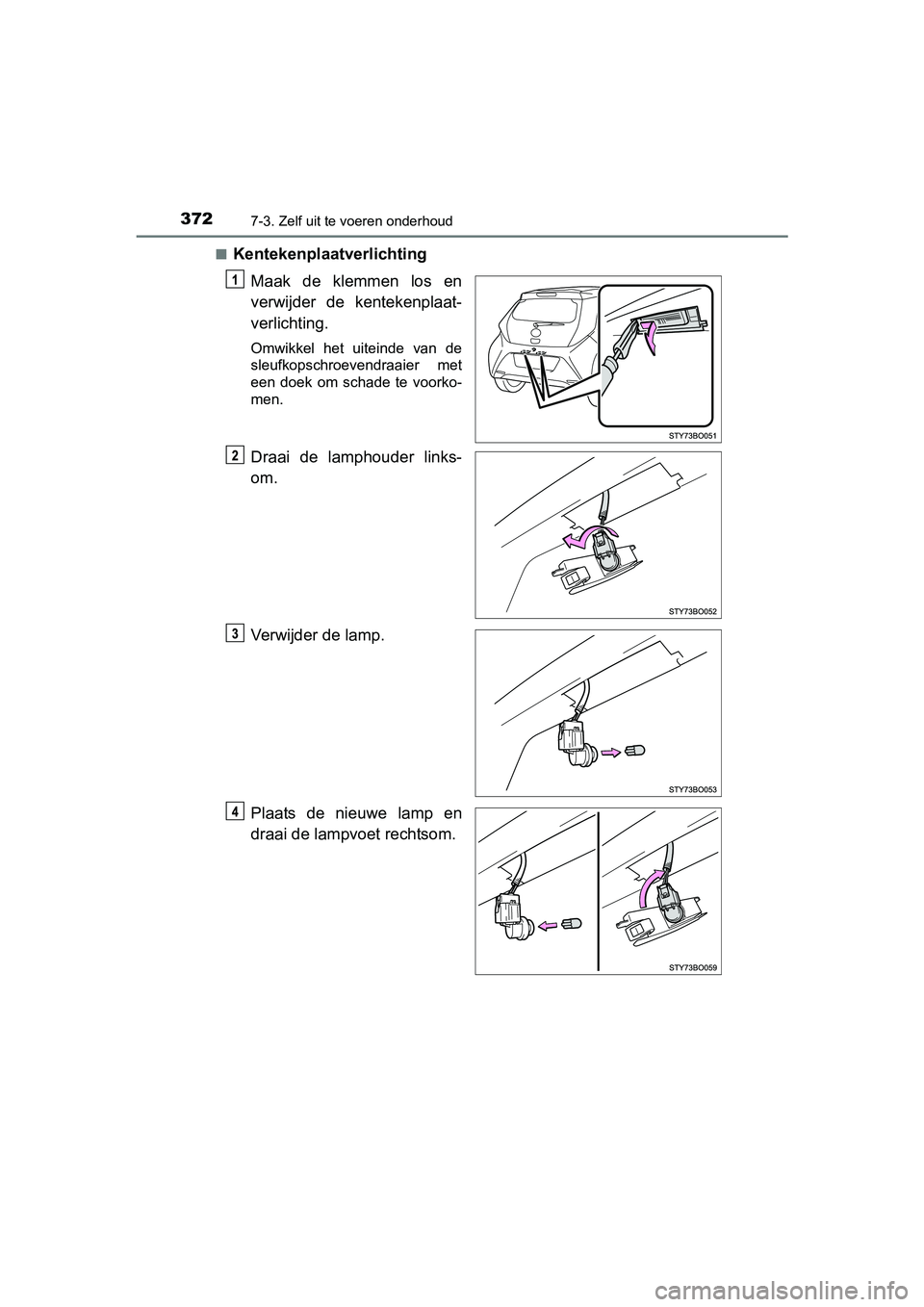

Kentekenplaatverlichting
Maak de klemmen los en
verwijder de kentekenplaat-
verlichting.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met
een doek om schade te voorko-
men.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaats de nieuwe lamp en
draai de lampvoet rechtsom.
AYGO_OM_Europe_OM99R11E.book Page 372 Monday, November 20, 20 17 3:59 PM

3737-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R11E
Plaats de kentekenplaatver-
lichting zoals aangegeven in
de afbeelding.
Breng bij het plaatsen de uitspa-
ringen en klauwen op de kente-
kenplaatverlichting in lijn met de
bevestiging.
■
Derde remlicht Druk met de sleufkopschroe-
vendraaier de bovenste
veren in en verwijder het
derde remlicht.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met
tape om schade te voorkomen.
Verwijder de lampvoet.
Veer
Ve re n
AYGO_OM_Europe_OM99R11E.book Page 373 Monday, November 20, 20 17 3:59 PM

3747-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R11E
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
● Parkeerlichten voor
● Dagrijverlichting (indien aanwezig)
● Richtingaanwijzers opzij
■Ledlampen
De parkeerlichten voor en de dagrijverlichting (indien aanwezig ) bestaan uit
een aantal LED's. Laat een defecte LED vervangen door een erken de
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie.
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
AYGO_OM_Europe_OM99R11E.book Page 374 Monday, November 20, 20 17 3:59 PM

3757-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99R11E
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
AYGO_OM_Europe_OM99R11E.book Page 375 Monday, November 20, 20 17 3:59 PM

3767-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99R11E
