2018 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

4577-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito

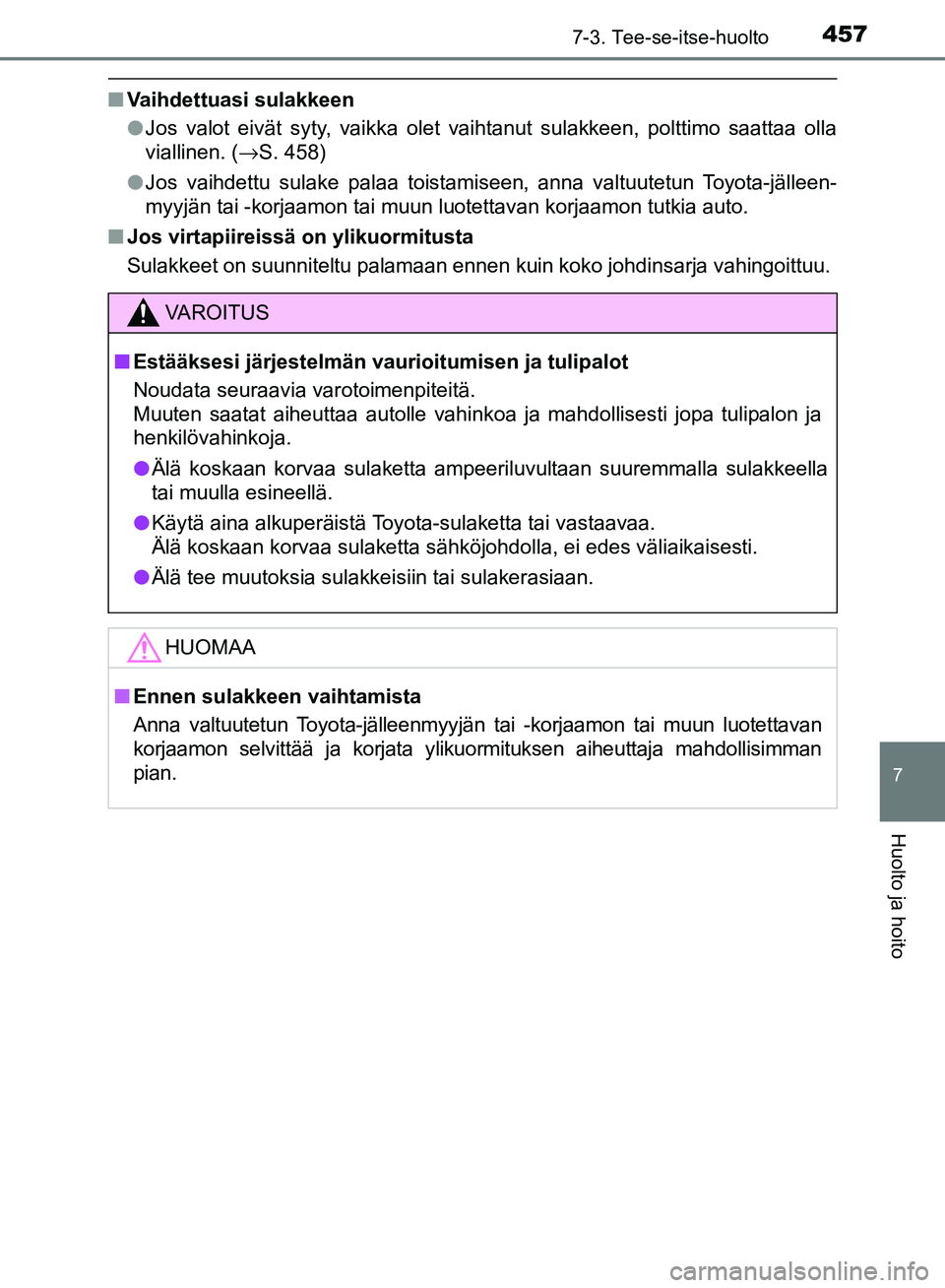

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 458)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkee\
lla
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasiaan.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon selvittää ja korjata ylikuormituksen aiheuttaja mahdollisimman
pian.
OM20C79FI_Avensis.book Page 45 7 Wednesday, October 18, 2017 5:46 PM

4587-3. Tee-se-itse-huolto
OM20C79FI

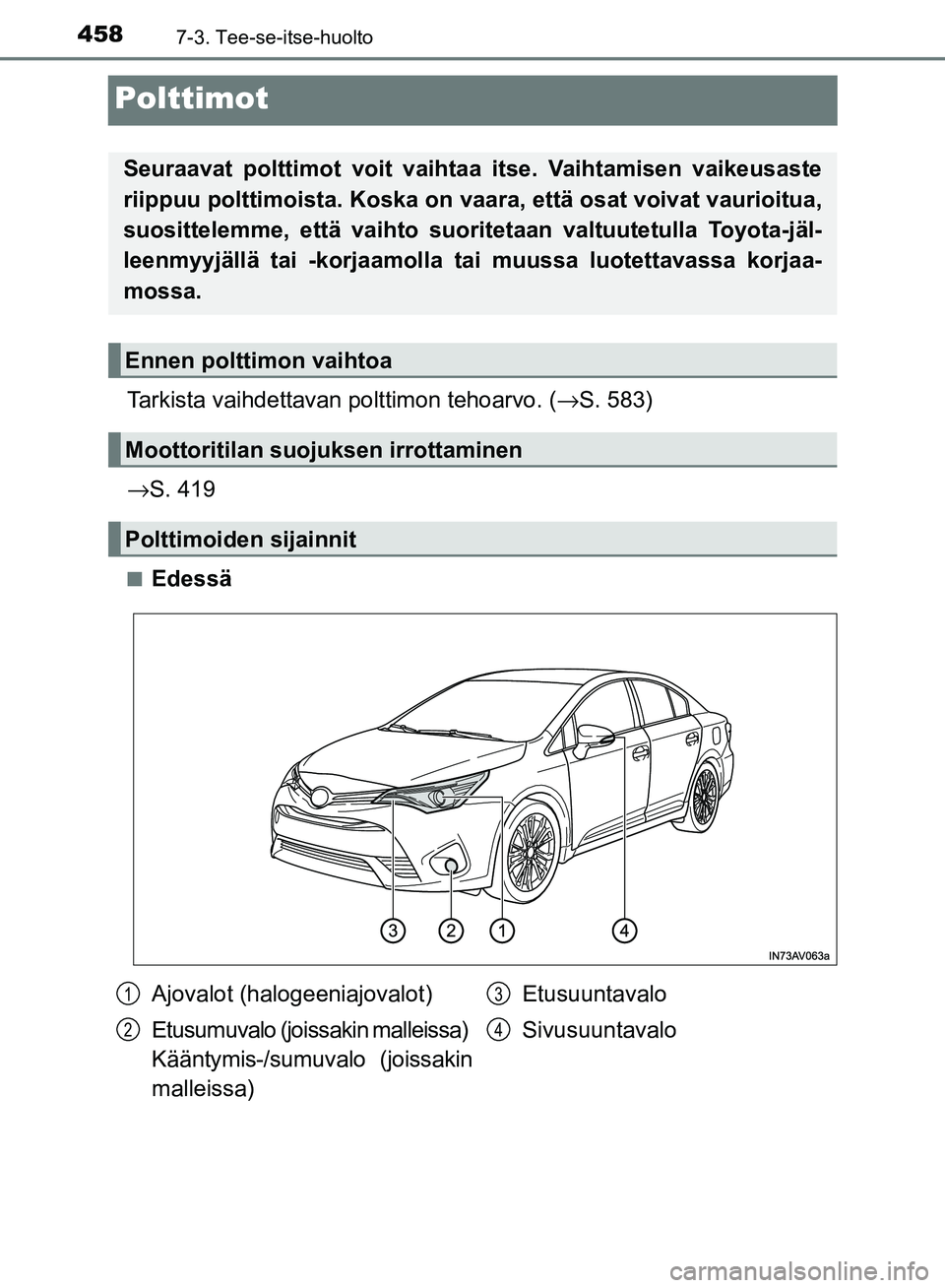

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 583)
→ S. 419
nEdessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suorit etaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa luotettavassa korjaa-
mossa.
Ennen polttimon vaihtoa
Moottoritilan suojuksen irrottaminen
Polttimoiden sijainnit
Ajovalot (halogeeniajovalot)
Etusumuvalo (joissakin malleissa)
Kääntymis-/sumuvalo (joissakin
malleissa) Etusuuntavalo
Sivusuuntavalo1
2
3
4
OM20C79FI_Avensis.book Page 45
8 Wednesday, October 18, 2017 5:46 PM

4597-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito

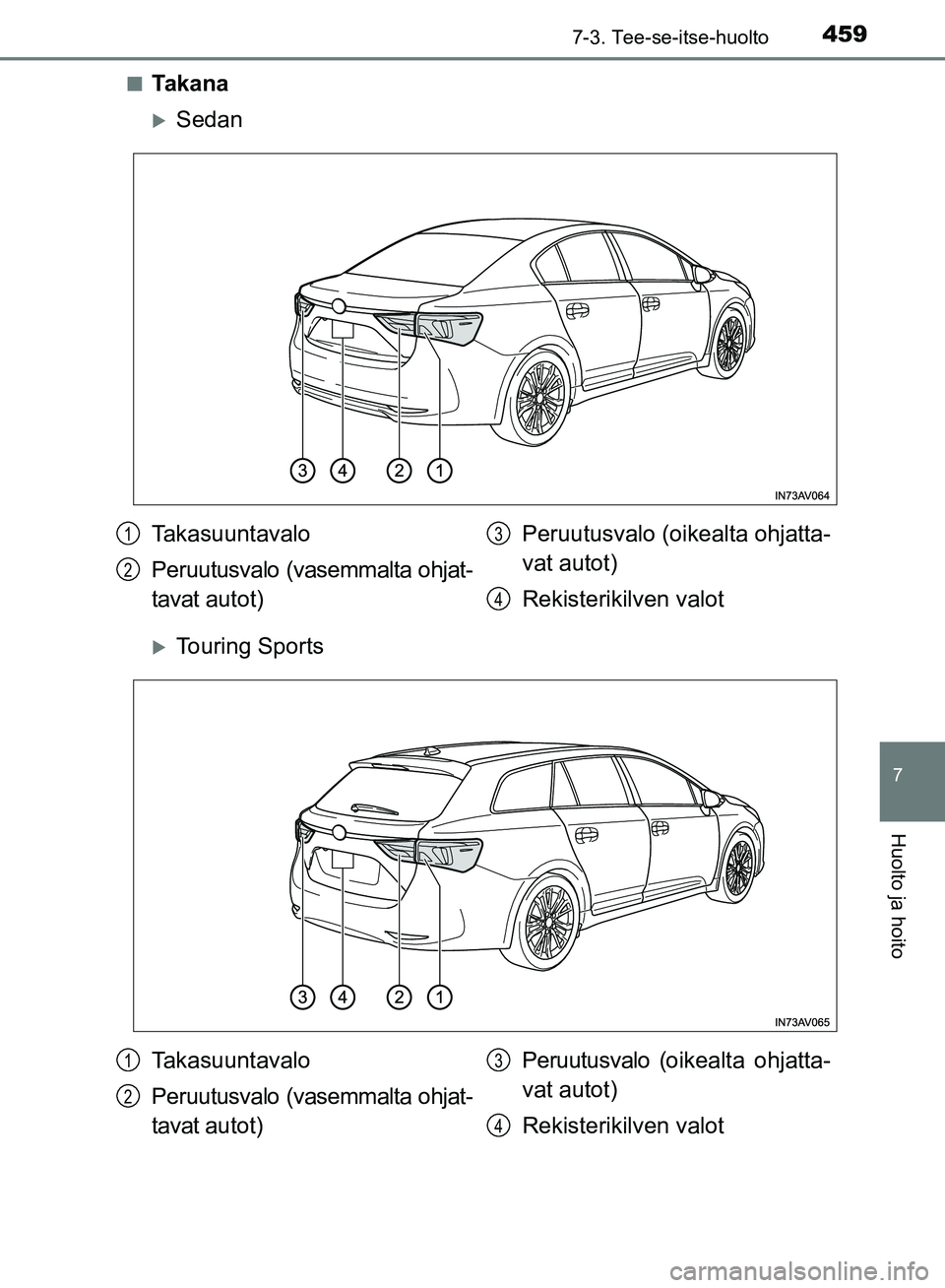

nTa k a n a
Sedan
Touring Sports
Takasuuntavalo
Peruutusvalo (vasemmalta ohjat-
tavat autot)Peruutusvalo (oikealta ohjatta-
vat autot)
Rekisterikilven valot1
2
3
4
Takasuuntavalo
Peruutusvalo (vasemmalta ohjat-
tavat autot)Peruutusvalo (oikealta ohjatta-
vat autot)
Rekisterikilven valot1
2
3
4
OM20C79FI_Avensis.book Page 45
9 Wednesday, October 18, 2017 5:46 PM

4607-3. Tee-se-itse-huolto
OM20C79FIn

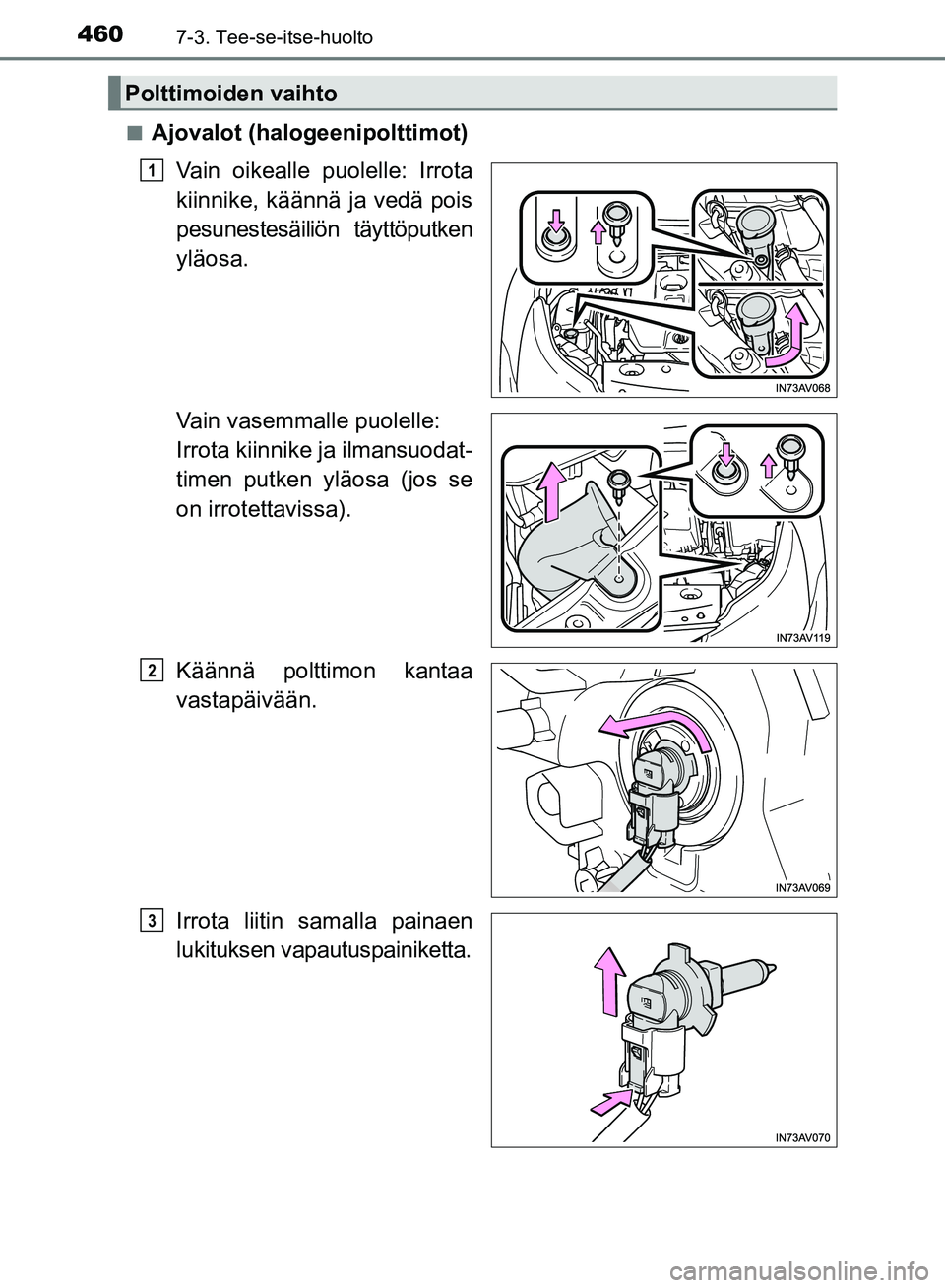

Ajovalot (halogeenipolttimot)
Vain oikealle puolelle: Irrota
kiinnike, käännä ja vedä pois
pesunestesäiliön täyttöputken
yläosa.
Vain vasemmalle puolelle:
Irrota kiinnike ja ilmansuodat-
timen putken yläosa (jos se
on irrotettavissa).
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Polttimoiden vaihto
1
2
3
OM20C79FI_Avensis.book Page 46 0 Wednesday, October 18, 2017 5:46 PM

4617-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito

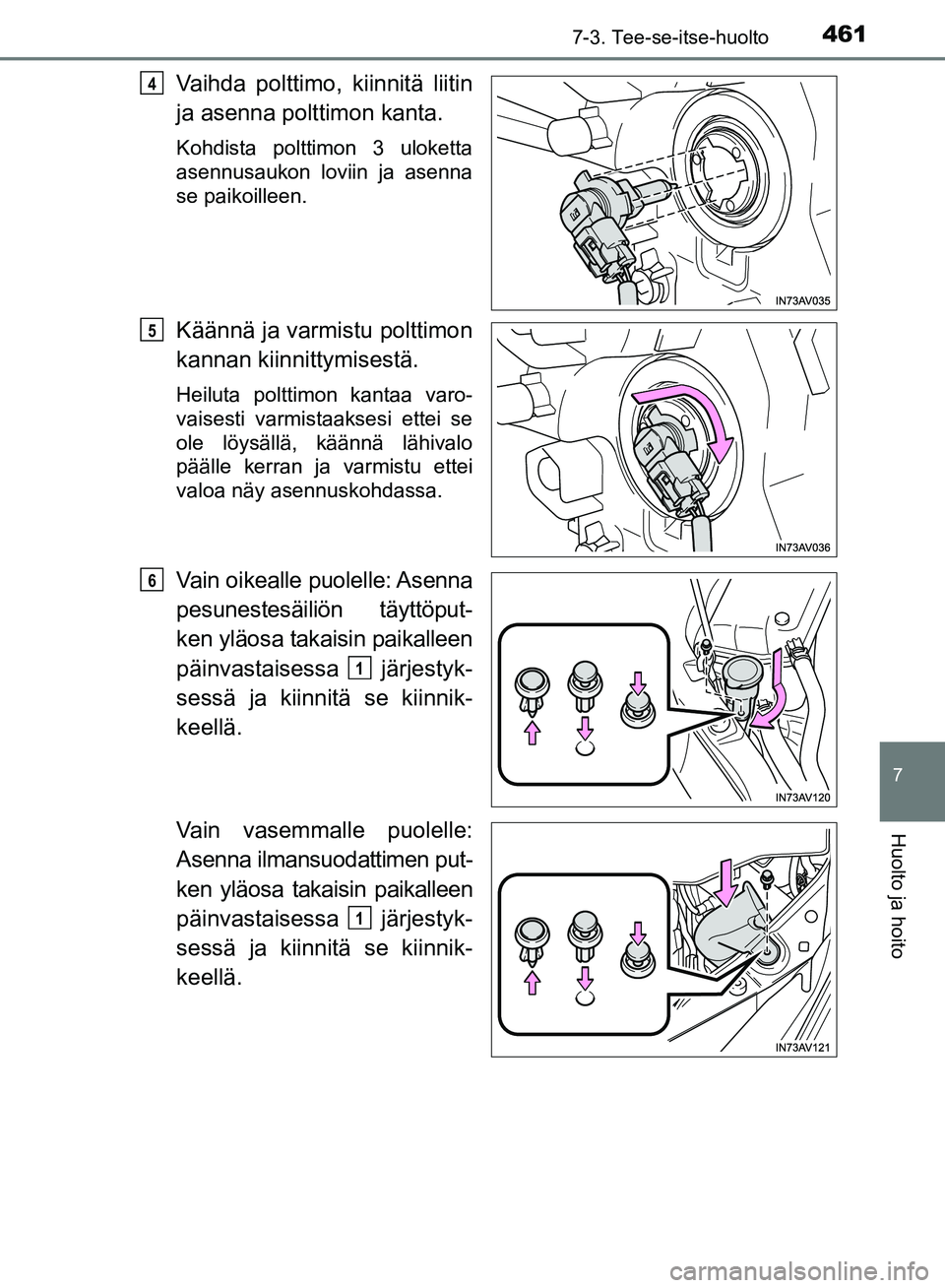

Vaihda polttimo, kiinnitä liitin
ja asenna polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi ettei se
ole löysällä, käännä lähivalo
päälle kerran ja varmistu ettei
valoa näy asennuskohdassa.
Vain oikealle puolelle: Asenna
pesunestesäiliön täyttöput-
ken yläosa takaisin paikalleen
päinvastaisessa järjestyk-
sessä ja kiinnitä se kiinnik-
keellä.
Vain vasemmalle puolelle:
Asenna ilmansuodattimen put-
ken yläosa takaisin paikalleen
päinvastaisessa järjestyk-
sessä ja kiinnitä se kiinnik-
keellä.
4
5
6
1
1
OM20C79FI_Avensis.book Page 46 1 Wednesday, October 18, 2017 5:46 PM

4627-3. Tee-se-itse-huolto
OM20C79FIn

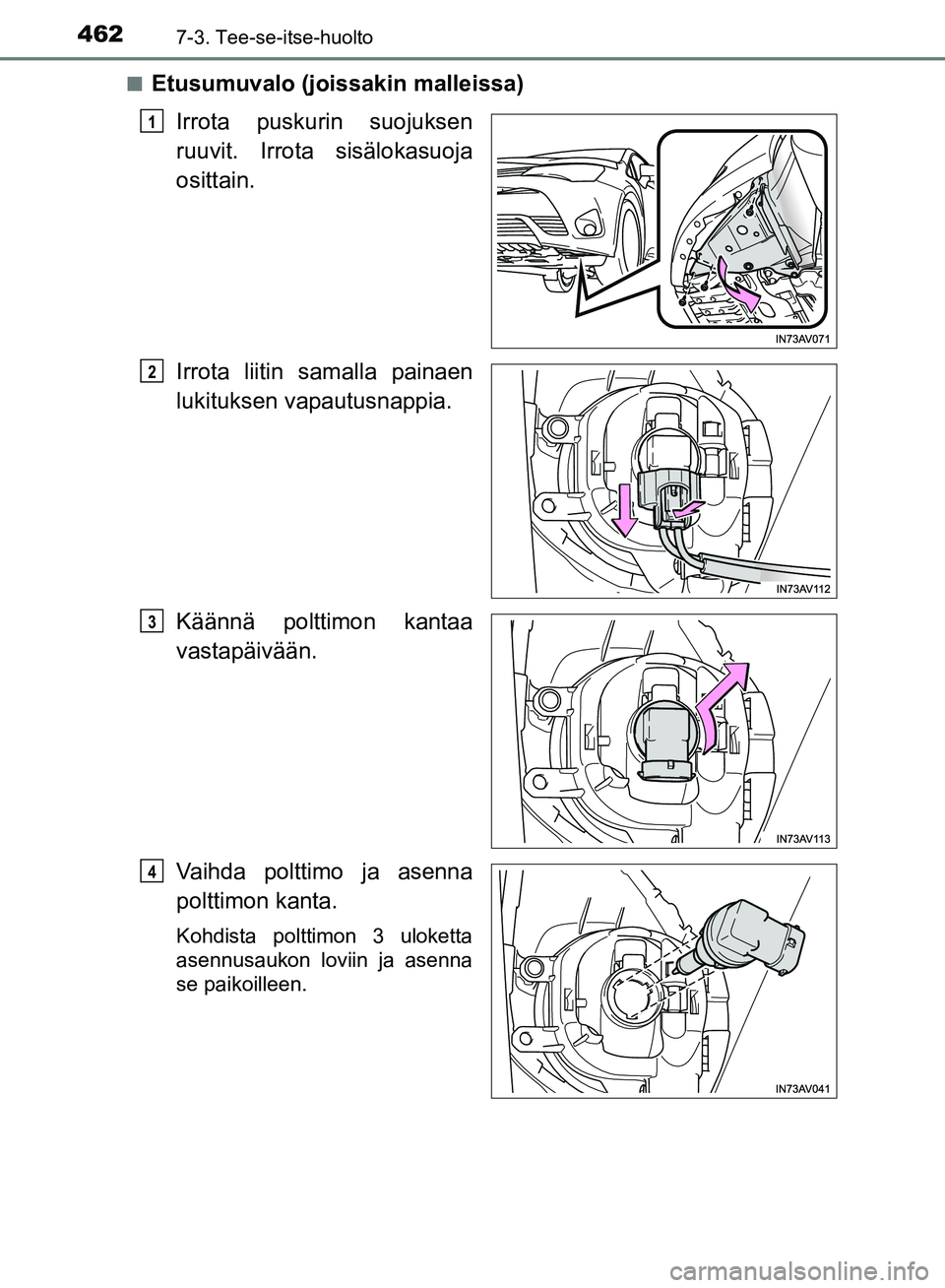

Etusumuvalo (joissakin malleissa)
Irrota puskurin suojuksen
ruuvit. Irrota sisälokasuoja
osittain.
Irrota liitin samalla painaen
lukituksen vapautusnappia.
Käännä polttimon kantaa
vastapäivään.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
1
2
3
4
OM20C79FI_Avensis.book Page 46 2 Wednesday, October 18, 2017 5:46 PM

4637-3. Tee-se-itse-huolto
OM20C79FI
7
Huolto ja hoito

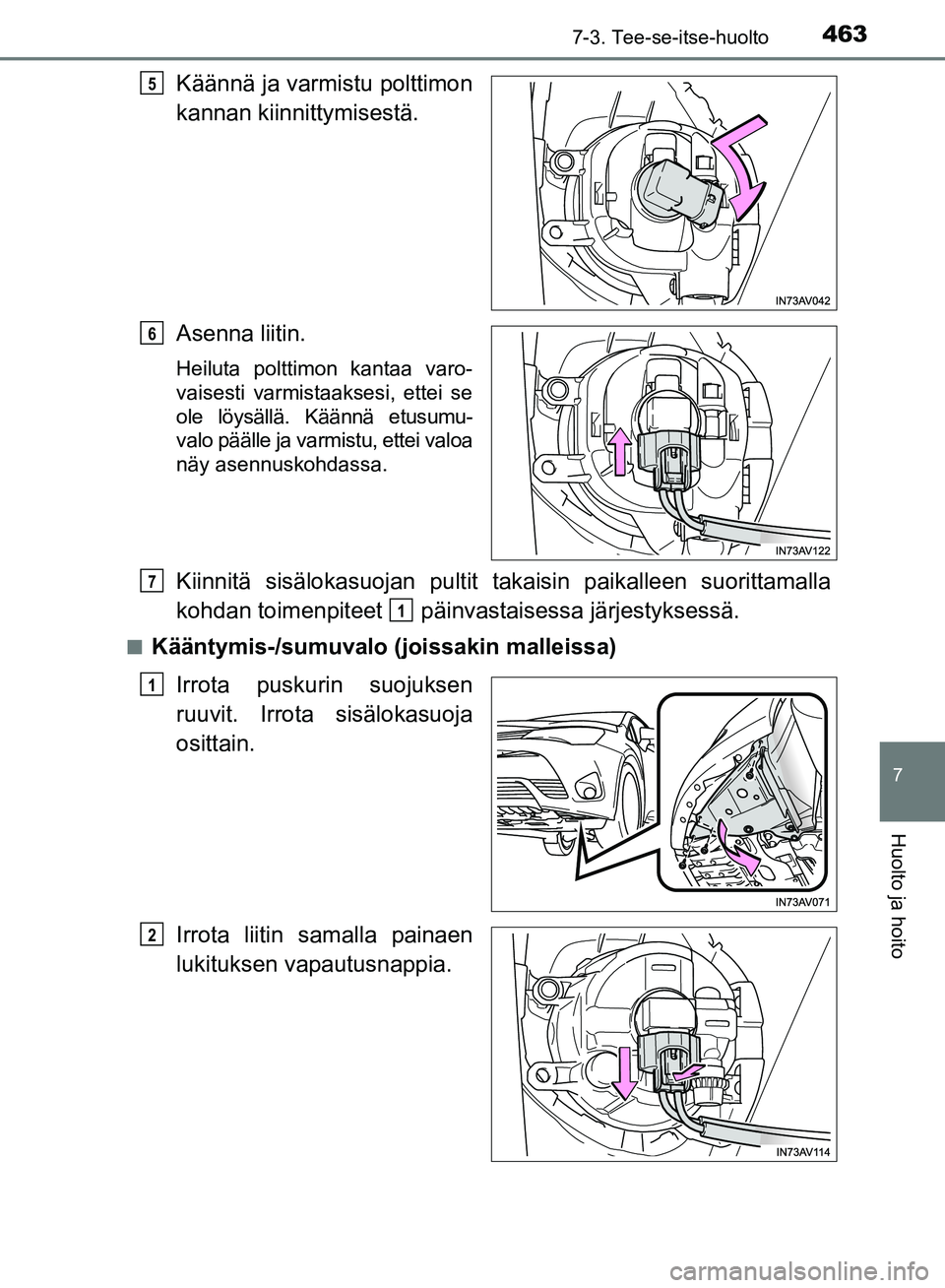

Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Kiinnitä sisälokasuojan pultit takaisin paikalleen suorittamalla
kohdan toimenpiteet päinvas taisessa järjestyksessä.
nKääntymis-/sumuvalo (joissakin malleissa)
Irrota puskurin suojuksen
ruuvit. Irrota sisälokasuoja
osittain.
Irrota liitin samalla painaen
lukituksen vapautusnappia.
5
6
7
1
1
2
OM20C79FI_Avensis.book Page 46 3 Wednesday, October 18, 2017 5:46 PM

4647-3. Tee-se-itse-huolto
OM20C79FI

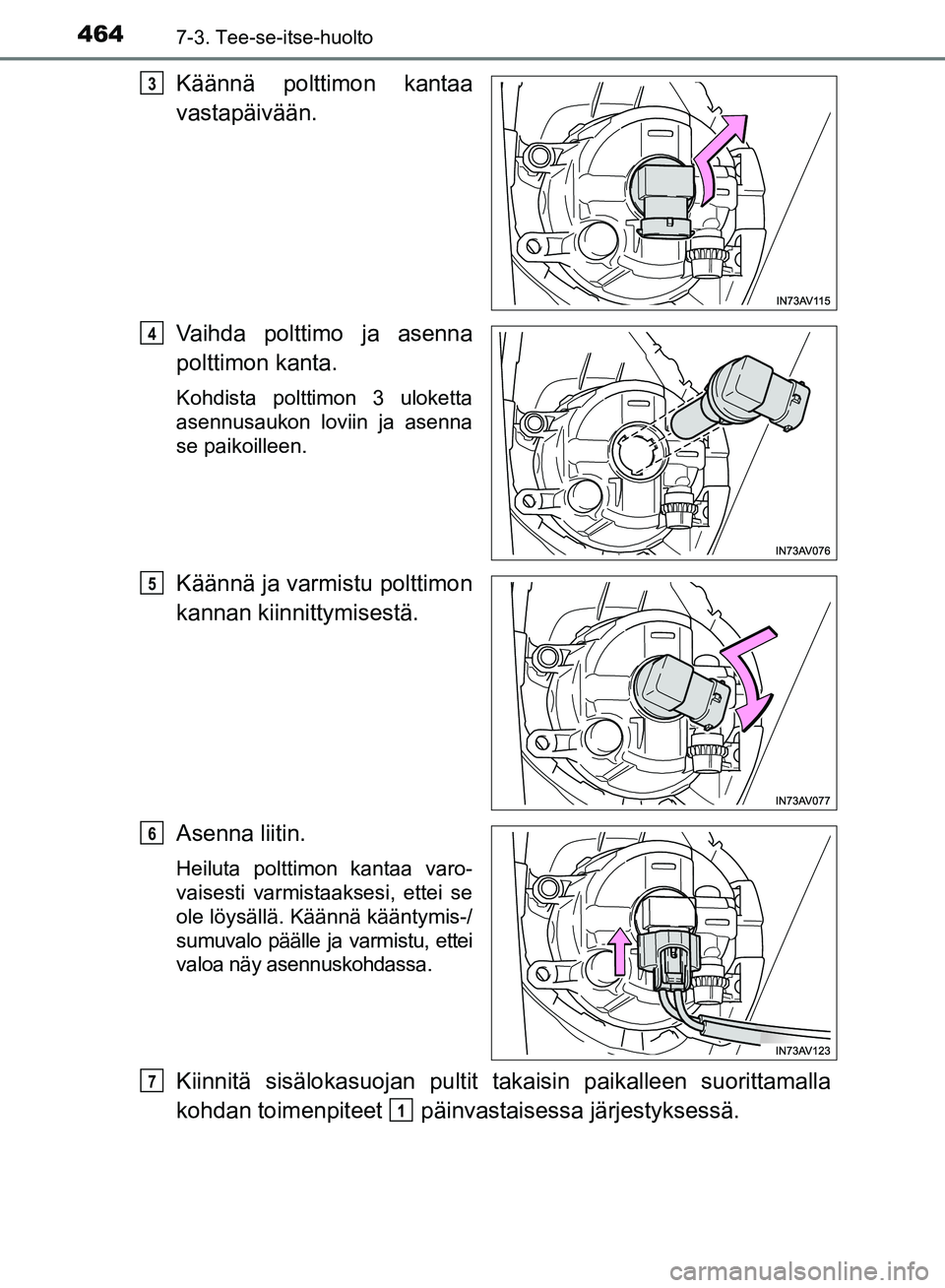

Käännä polttimon kantaa
vastapäivään.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä kääntymis-/
sumuvalo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Kiinnitä sisälokasuojan pultit takaisin paikalleen suorittamalla
kohdan toimenpiteet päinvas taisessa järjestyksessä.
3
4
5
6
7
1
