2018 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

4647-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
het FULL- en het LOW-streepje bevindt.
Koelvloeistofreservoir
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
<005a0048004a0003004c0051000300470048000300590058004c004f0051004c005600450044004e000f0003004c00510003004b0048005700030055004c00520052004f0003005200490003005d00520050004400440055000300480055004a0048005100
5600110003[
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
Koelvloeistof
1
2
3
AURIS_HV_OM_Europe_OM12M76E.book Page 464 Wednesday, April 4, 2018 1:38 PM

4657-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
Koelvloeistofreservoir vermogensregeleenheid
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
1
2
3
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
AURIS_HV_OM_Europe_OM12M76E.book Page 465 Wednesday, April 4, 2018 1:38 PM

4667-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Auto's zonder koplampsproeier
Als een sproeier niet werkt, is het
sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet
aan, aangezien deze heet kunnen zijn.
Ruitensproeiervloeistof
AURIS_HV_OM_Europe_OM12M76E.book Page 466 Wednesday, April 4, 2018 1:38 PM

4677-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
Auto's met koplampsproeier
Als het vloeistofpeil extreem laag
is, vul dan ruitensproeiervloeistof
bij.
Neem de dop van de opening, ter-
wijl u het gat in het midden van de
dop met uw vinger dichthoudt, en
controleer het vloeistofpeil in de
slang.
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
AURIS_HV_OM_Europe_OM12M76E.book Page 467 Wednesday, April 4, 2018 1:38 PM

4687-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE■
Plaats
De 12V-accu bevindt zich aan
de rechterzijde van de bagage-
ruimte.
■Verwijderen van de afdekkap van de 12V-accu
Verwijder de afdekmat.
Verwijder de afdekkap van
de 12V-accu.
12V-accu
1
2
AURIS_HV_OM_Europe_OM12M76E.book Page 468 Wednesday, April 4, 2018 1:38 PM

4697-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging

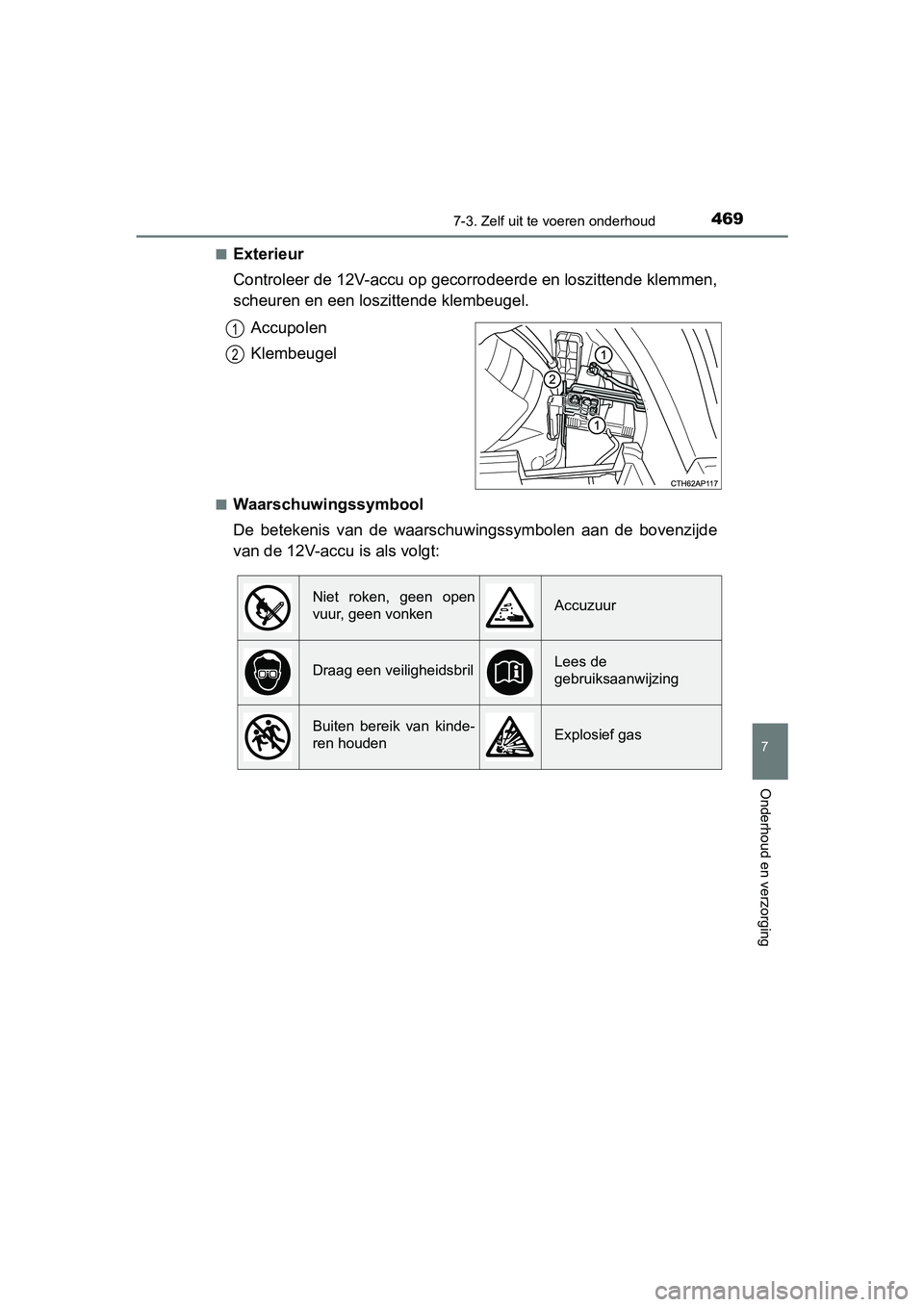

■Exterieur
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
Klembeugel
■Waarschuwingssymbool
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de 12V-accu is als volgt:
1
2
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van kinde-
ren houdenExplosief gas
AURIS_HV_OM_Europe_OM12M76E.book Page 469 Wednesday, April 4, 2018 1:38 PM

4707-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explo-
sieve waterstof. Voer daarom vóór het laden de volgende handelingen uit:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■Na het laden/aansluiten van de 12V-accu
●Auto's met Smart entry-systeem en startknop: Nadat de 12V-accu weer is
aangesloten, is het wellicht niet meteen mogelijk om de portieren met de
instapfunctie te ontgrendelen. Gebruik in dat geval de afstandsbediening of
de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
●Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem
kan niet worden gestart als het contact UIT staat. Het hybridesysteem werkt
vanaf de tweede poging echter normaal.
●De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Zorg dat het contact
UIT staat voordat de 12V-accu wordt losgenomen. Wees extra voorzichtig
als niet bekend is wat de stand van de startknop was voordat de 12V-accu
leeg raakte.
●Als de 12V-accu weer is aangesloten: start het hybridesysteem, trap het
rempedaal in en controleer of de selectiehendel in alle schakelstanden kan
worden gezet.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
AURIS_HV_OM_Europe_OM12M76E.book Page 470 Wednesday, April 4, 2018 1:38 PM

4717-3. Zelf uit te voeren onderhoud
UK AURIS_HV_HB_EE
7
Onderhoud en verzorging
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregelen in
acht om ernstig letsel te voorkomen:
●Veroorzaak geen vonken met gereedschap.
●Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■Procedure voor het opladen van de 12V-accu
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een 12V-accu met een snellader kan een explosie veroorzaken.
