2774-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

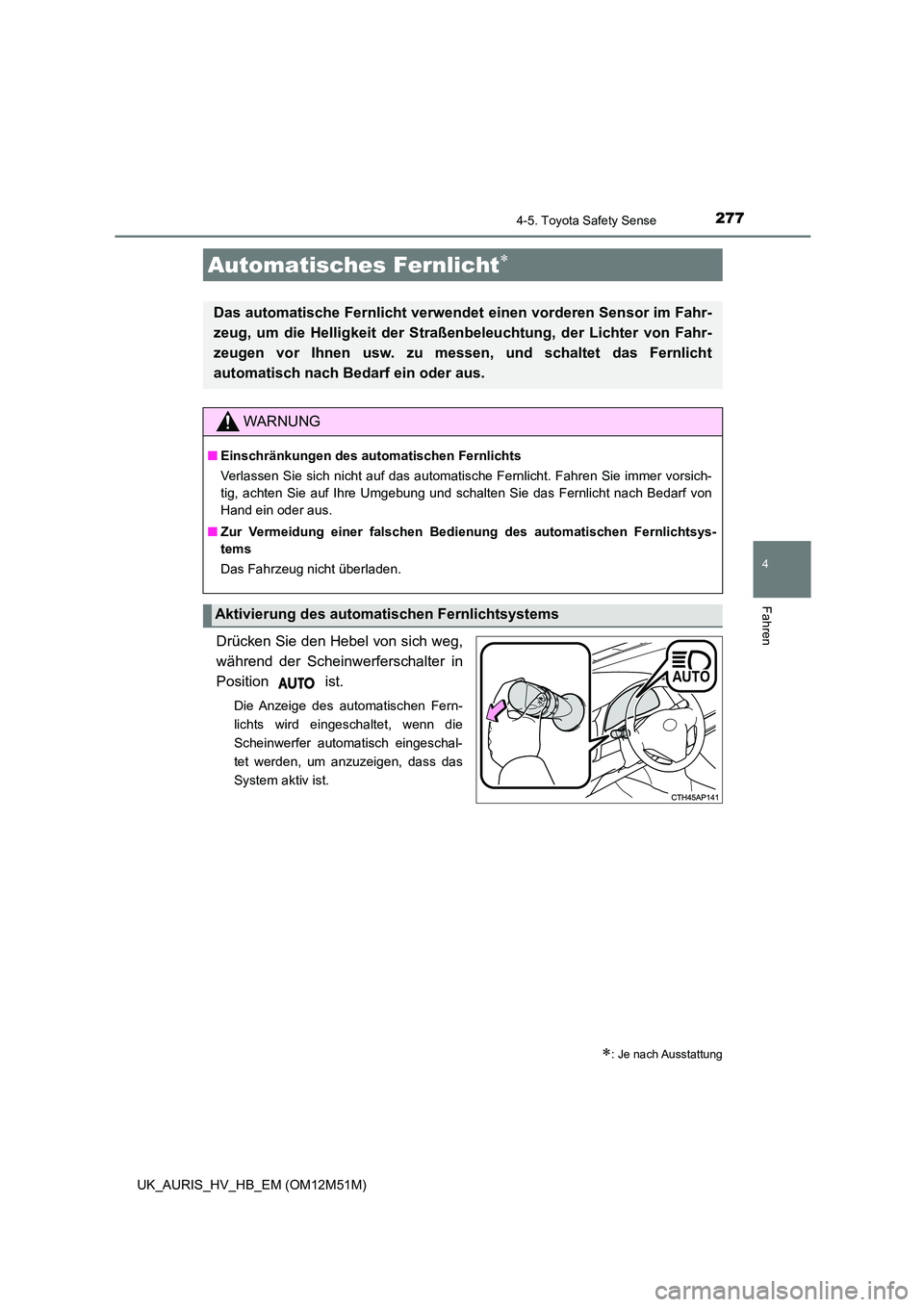

Drücken Sie den Hebel von sich weg,
während der Scheinwerferschalter in
Position ist.
Die Anzeige des automatischen Fern-
lichts wird eingeschaltet, wenn die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
Automatisches Fernlicht
: Je nach Ausstattung
Das automatische Fernlicht verwendet ein en vorderen Sensor im Fahr-
zeug, um die Helligkeit der Straßenbe leuchtung, der Lichter von Fahr-
zeugen vor Ihnen usw. zu messen, und schaltet das Fernlicht
automatisch nach Bedarf ein oder aus.
WARNUNG
■ Einschränkungen des automatischen Fernlichts
Verlassen Sie sich nicht auf das automatische Fernlicht. Fahren Sie immer vorsich-
tig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht nach Bedarf von
Hand ein oder aus.
■ Zur Vermeidung einer falschen Bedienung des automatischen Fernlichtsys-
tems
Das Fahrzeug nicht überladen.
Aktivierung des automat ischen Fernlichtsystems

2794-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

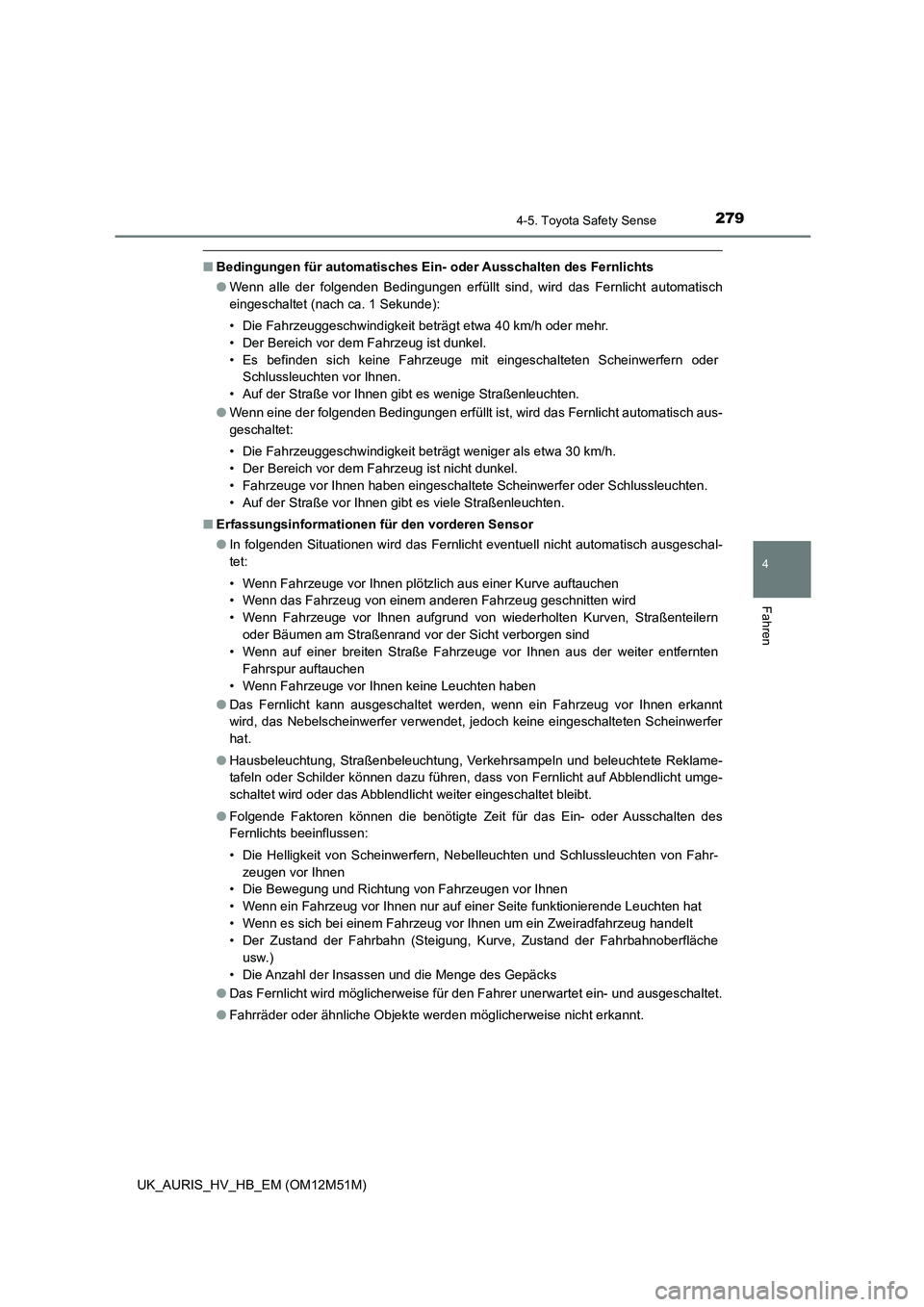

■Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
● Wenn alle der folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt etwa 40 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit eingeschalteten Scheinwerfern oder
Schlussleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige Straßenleuchten.
● Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Fahrzeuggeschwindigkeit beträgt weniger als etwa 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Straßenleuchten.
■ Erfassungsinformationen für den vorderen Sensor
● In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschal-
tet:
• Wenn Fahrzeuge vor Ihnen plötzlich aus einer Kurve auftauchen
• Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern
oder Bäumen am Straßenrand vor der Sicht verborgen sind
• Wenn auf einer breiten Straße Fahrzeuge vor Ihnen aus der weiter entfernten
Fahrspur auftauchen
• Wenn Fahrzeuge vor Ihnen keine Leuchten haben
● Das Fernlicht kann ausgeschaltet werden, wenn ein Fahrzeug vor Ihnen erkannt
wird, das Nebelscheinwerfer verwendet, jedoch keine eingeschalteten Scheinwerfer
hat.
● Hausbeleuchtung, Straßenbeleuchtung, Verkehrsampeln und beleuchtete Reklame-
tafeln oder Schilder können dazu führen, dass von Fernlicht auf Abblendlicht umge-
schaltet wird oder das Abblendlicht weiter eingeschaltet bleibt.
● Folgende Faktoren können die benötigte Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von Fahr-
zeugen vor Ihnen
• Die Bewegung und Richtung von Fahrzeugen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor Ihnen um ein Zweiradfahrzeug handelt
• Der Zustand der Fahrbahn (Steigung, Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
● Das Fernlicht wird möglicherweise für den Fahrer unerwartet ein- und ausgeschaltet.
● Fahrräder oder ähnliche Objekte werden möglicherweise nicht erkannt.

2804-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12M51M)

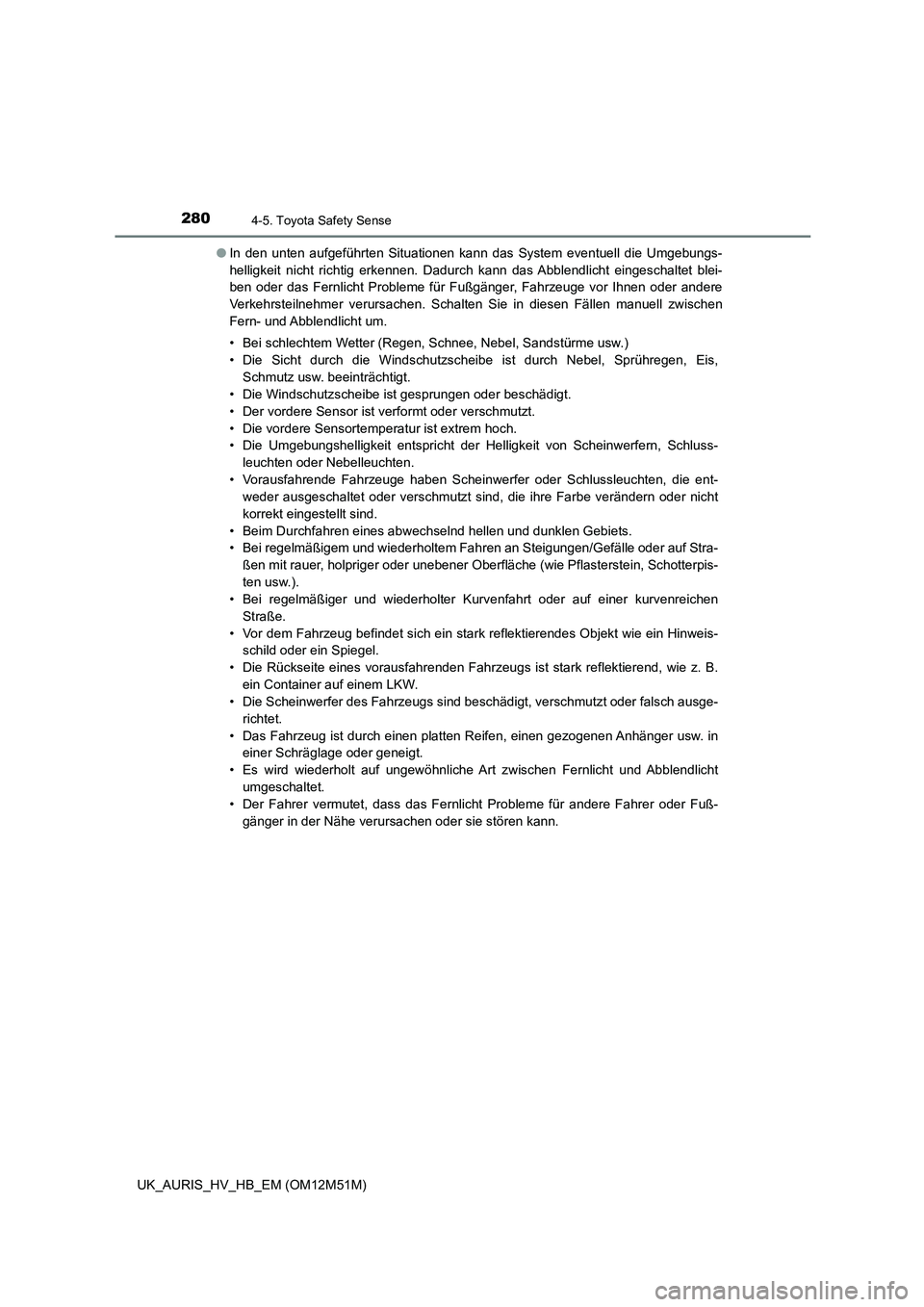

● In den unten aufgeführten Situationen kann das System eventuell die Umgebungs-
helligkeit nicht richtig erkennen. Dadurch kann das Abblendlicht eingeschaltet blei-
ben oder das Fernlicht Probleme für Fußgänger, Fahrzeuge vor Ihnen oder andere
Verkehrsteilnehmer verursachen. Schalten Sie in diesen Fällen manuell zwischen
Fern- und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandstürme usw.)
• Die Sicht durch die Windschutzscheibe ist durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt.
• Die Windschutzscheibe ist gesprungen oder beschädigt.
• Der vordere Sensor ist verformt oder verschmutzt.
• Die vordere Sensortemperatur ist extrem hoch.
• Die Umgebungshelligkeit entspricht der Helligkeit von Scheinwerfern, Schluss-
leuchten oder Nebelleuchten.
• Vorausfahrende Fahrzeuge haben Scheinwerfer oder Schlussleuchten, die ent-
weder ausgeschaltet oder verschmutzt sind, die ihre Farbe verändern oder nicht
korrekt eingestellt sind.
• Beim Durchfahren eines abwechselnd hellen und dunklen Gebiets.
• Bei regelmäßigem und wiederholtem Fahren an Steigungen/Gefälle oder auf Stra-
ßen mit rauer, holpriger oder unebener Oberfl äche (wie Pflasterstein, Schotterpis-
ten usw.).
• Bei regelmäßiger und wiederholter Kurvenfahrt oder auf einer kurvenreichen
Straße.
• Vor dem Fahrzeug befindet sich ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel.
• Die Rückseite eines vorausfahrenden Fahrzeugs ist stark reflektierend, wie z. B.
ein Container auf einem LKW.
• Die Scheinwerfer des Fahrzeugs sind beschädigt, verschmutzt oder falsch ausge-
richtet.
• Das Fahrzeug ist durch einen platten Reifen, einen gezogenen Anhänger usw. in
einer Schräglage oder geneigt.
• Es wird wiederholt auf ungewöhnliche Art zwischen Fernlicht und Abblendlicht
umgeschaltet.
• Der Fahrer vermutet, dass das Fernlicht Probleme für andere Fahrer oder Fuß-
gänger in der Nähe verursachen oder sie stören kann.

2814-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

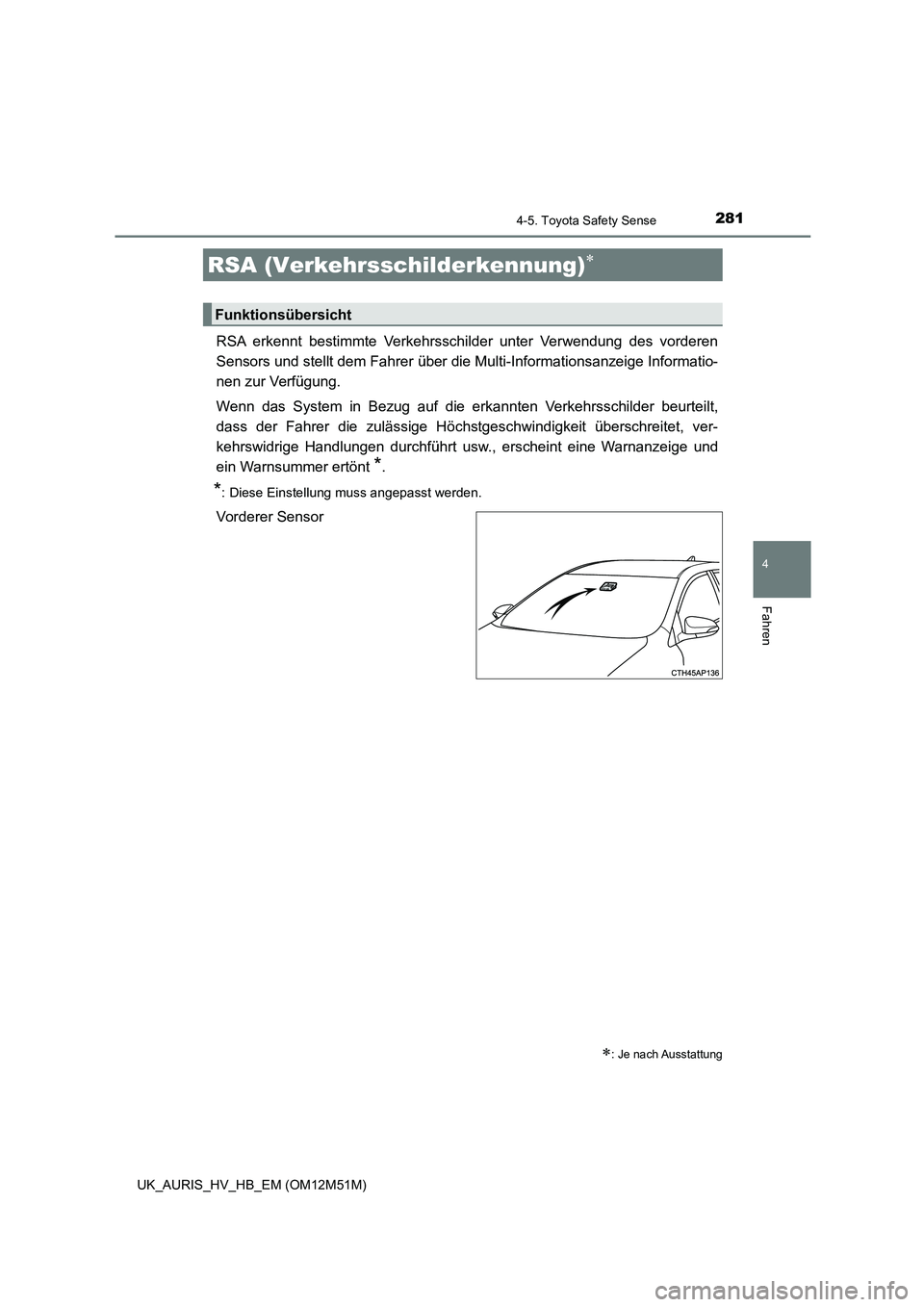

RSA erkennt bestimmte Verkehrsschilder unter Verwendung des vorderen
Sensors und stellt dem Fahrer über die Multi-Informationsanzeige Informatio-
nen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt,
dass der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, ver-
kehrswidrige Handlungen durchführt usw., erscheint eine Warnanzeige und
ein Warnsummer ertönt *.
*: Diese Einstellung muss angepasst werden.
Vorderer Sensor
RSA (Verkehrss childerkennung)
: Je nach Ausstattung
Funktionsübersicht

2824-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12M51M)

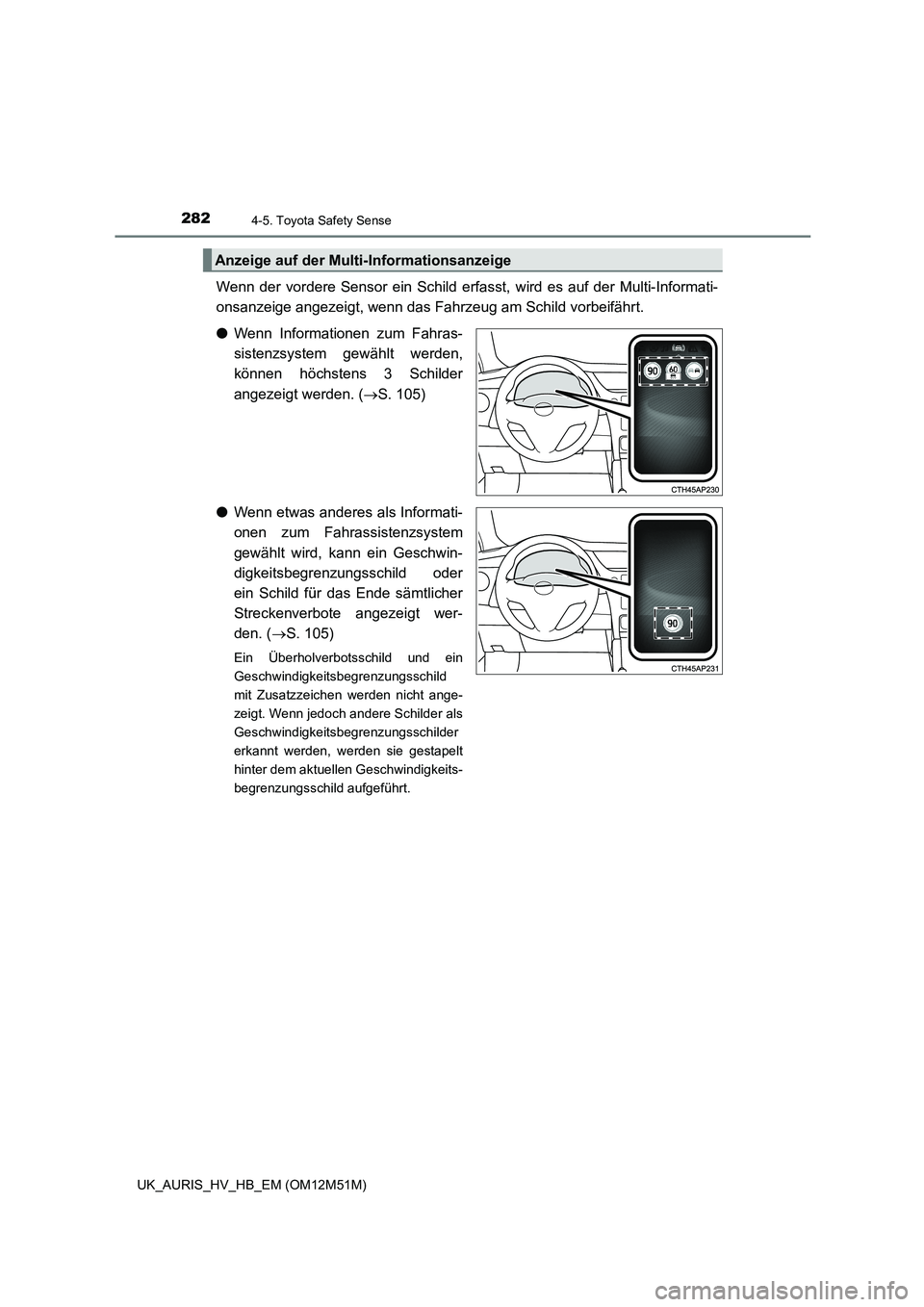

Wenn der vordere Sensor ein Schild erfasst, wird es auf der Multi-Informati-
onsanzeige angezeigt, wenn das Fahrzeug am Schild vorbeifährt.
● Wenn Informationen zum Fahras-
sistenzsystem gewählt werden,
können höchstens 3 Schilder
angezeigt werden. ( S. 105)
● Wenn etwas anderes als Informati-
onen zum Fahrassistenzsystem
gewählt wird, kann ein Geschwin-
digkeitsbegrenzungsschild oder
ein Schild für das Ende sämtlicher
Streckenverbote angezeigt wer-
den. ( S. 105)
Ein Überholverbotsschild und ein
Geschwindigkeitsbegrenzungsschild
mit Zusatzzeichen werden nicht ange-
zeigt. Wenn jedoch andere Schilder als
Geschwindigkeitsbegrenzungsschilder
erkannt werden, werden sie gestapelt
hinter dem aktuellen Geschwindigkeits-
begrenzungsschild aufgeführt.
Anzeige auf der Multi- Informationsanzeige

2854-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)

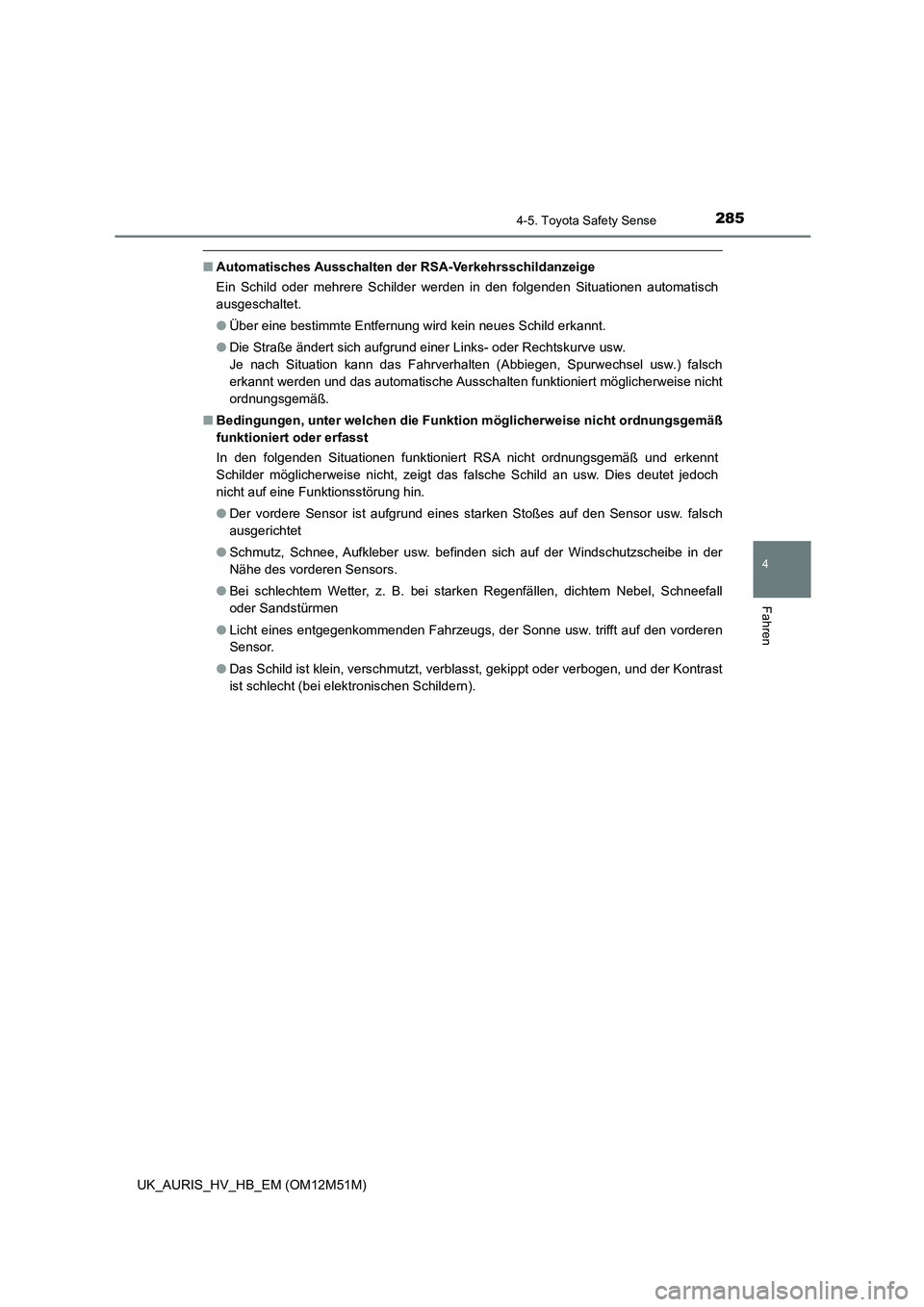

■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in den folgenden Situationen automatisch
ausgeschaltet.
● Über eine bestimmte Entfernung wird kein neues Schild erkannt.
● Die Straße ändert sich aufgrund einer Links- oder Rechtskurve usw.
Je nach Situation kann das Fahrverhalten (Abbiegen, Spurwechsel usw.) falsch
erkannt werden und das automatische Ausschalten funktioniert möglicherweise nicht
ordnungsgemäß.
■ Bedingungen, unter welchen die Funktion möglicherweise nicht ordnungsgemäß
funktioniert oder erfasst
In den folgenden Situationen funktioniert RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das falsche Schild an usw. Dies deutet jedoch
nicht auf eine Funktionsstörung hin.
● Der vordere Sensor ist aufgrund eines starken Stoßes auf den Sensor usw. falsch
ausgerichtet
● Schmutz, Schnee, Aufkleber usw. befinden sich auf der Windschutzscheibe in der
Nähe des vorderen Sensors.
● Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
● Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft auf den vorderen
Sensor.
● Das Schild ist klein, verschmutzt, verblasst, gekippt oder verbogen, und der Kontrast
ist schlecht (bei elektronischen Schildern).

2864-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12M51M)

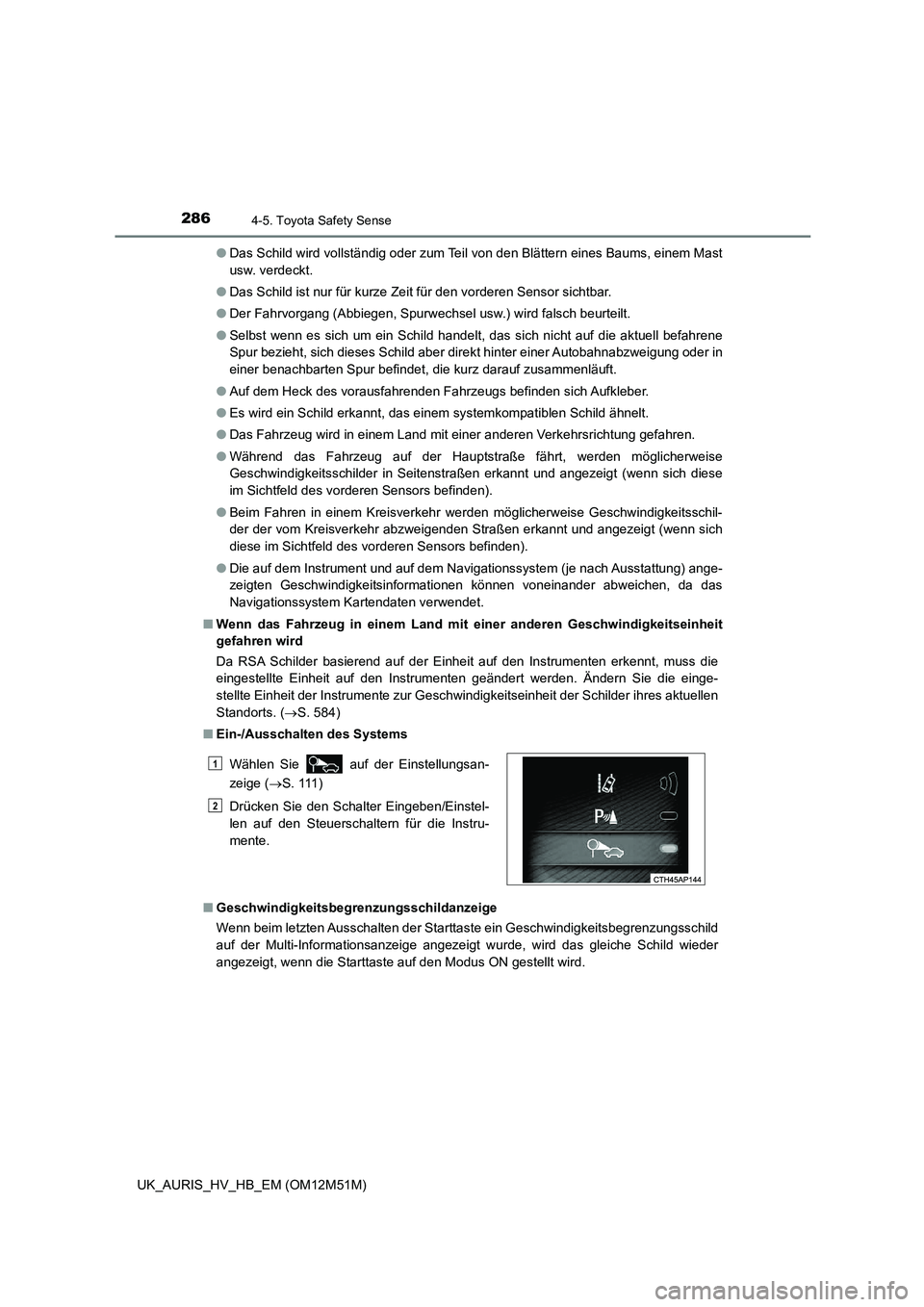

● Das Schild wird vollständig oder zum Teil von den Blättern eines Baums, einem Mast
usw. verdeckt.
● Das Schild ist nur für kurze Zeit für den vorderen Sensor sichtbar.
● Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
● Selbst wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene
Spur bezieht, sich dieses Schild aber di rekt hinter einer Autobahnabzweigung oder in
einer benachbarten Spur befindet, die kurz darauf zusammenläuft.
● Auf dem Heck des vorausfahrenden Fahrzeugs befinden sich Aufkleber.
● Es wird ein Schild erkannt, das einem systemkompatiblen Schild ähnelt.
● Das Fahrzeug wird in einem Land mit einer anderen Verkehrsrichtung gefahren.
● Während das Fahrzeug auf der Hauptstraße fährt, werden möglicherweise
Geschwindigkeitsschilder in Seitenstraßen erkannt und angezeigt (wenn sich diese
im Sichtfeld des vorderen Sensors befinden).
● Beim Fahren in einem Kreisverkehr werden möglicherweise Geschwindigkeitsschil-
der der vom Kreisverkehr abzweigenden Straßen erkannt und angezeigt (wenn sich
diese im Sichtfeld des vorderen Sensors befinden).
● Die auf dem Instrument und auf dem Navigationssystem (je nach Ausstattung) ange-
zeigten Geschwindigkeitsinformationen können voneinander abweichen, da das
Navigationssystem Kartendaten verwendet.
■ Wenn das Fahrzeug in einem Land mit einer anderen Geschwindigkeitseinheit
gefahren wird
Da RSA Schilder basierend auf der Einheit auf den Instrumenten erkennt, muss die
eingestellte Einheit auf den Instrumenten geändert werden. Ändern Sie die einge-
stellte Einheit der Instrumente zur Geschwindigkeitseinheit der Schilder ihres aktuellen
Standorts. ( S. 584)
■ Ein-/Ausschalten des Systems
■ Geschwindigkeitsbegrenzungsschildanzeige
Wenn beim letzten Ausschalten der Starttaste ein Geschwindigkeitsbegrenzungsschild
auf der Multi-Informationsanzeige angezeigt wurde, wird das gleiche Schild wieder
angezeigt, wenn die Starttaste auf den Modus ON gestellt wird.
Wählen Sie auf der Einstellungsan-
zeige ( S. 111)
Drücken Sie den Schalter Eingeben/Einstel-
len auf den Steuerschaltern für die Instru-
mente.
1
2

2934-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
■Arten von Sensoren
Toyota-Einparkhilfe
: Je nach Ausstattung
Fahrzeuge ohne ein Navig ations-/Multimediasystem:
Der Abstand vom Fahrzeug zu nahe gelegenen Hindernissen beim par-
allelen Einparken oder beim Rangieren in eine Garage wird von den
Sensoren gemessen und über die Mu lti-Informationsanzeige und einen
Summer gemeldet. Überprüfen S ie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Fahrzeuge mit einem Navig ations-/Multimediasystem:
Siehe “Navigations- und Multim ediasystem Betriebsanleitung”.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
1
2
3
4
5
