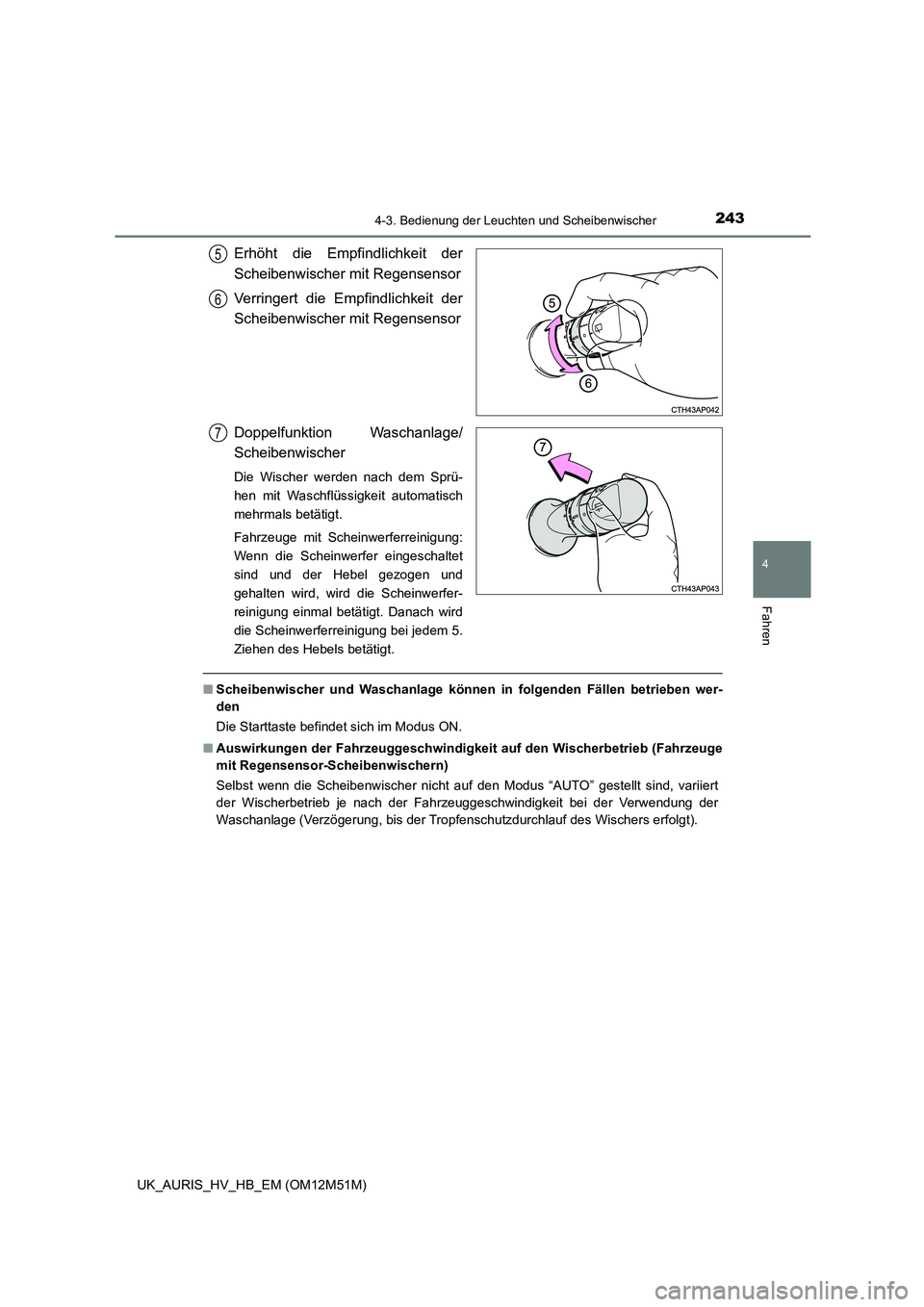

2434-3. Bedienung der Leuchten und Scheibenwischer
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
Doppelfunktion Waschanlage/
Scheibenwischer
Die Wischer werden nach dem Sprü-
hen mit Waschflüssigkeit automatisch
mehrmals betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet
sind und der Hebel gezogen und
gehalten wird, wird die Scheinwerfer-
reinigung einmal betätigt. Danach wird
die Scheinwerferreinigung bei jedem 5.
Ziehen des Hebels betätigt.
■ Scheibenwischer und Waschanlage können in folgenden Fällen betrieben wer-
den
Die Starttaste befindet sich im Modus ON.
■ Auswirkungen der Fahrzeuggeschwindigkeit auf den Wischerbetrieb (Fahrzeuge
mit Regensensor-Scheibenwischern)
Selbst wenn die Scheibenwischer nicht auf den Modus “AUTO” gestellt sind, variiert
der Wischerbetrieb je nach der Fahrzeuggeschwindigkeit bei der Verwendung der
Waschanlage (Verzögerung, bis der Tropfenschutzdurchlauf des Wischers erfolgt).
5
6
7

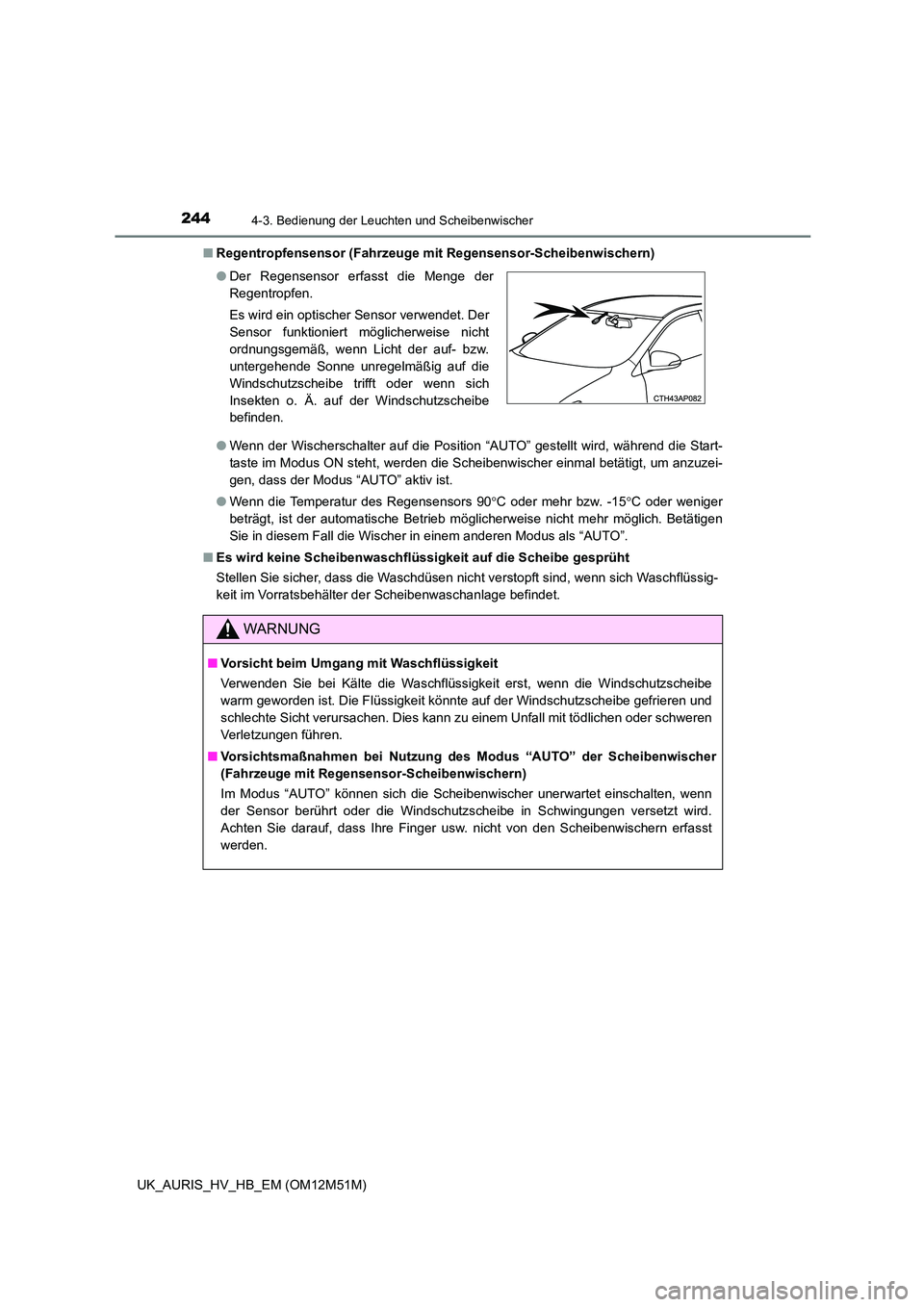

2444-3. Bedienung der Leuchten und Scheibenwischer
UK_AURIS_HV_HB_EM (OM12M51M)
■ Regentropfensensor (Fahrzeuge mit Regensensor-Scheibenwischern)
● Wenn der Wischerschalter auf die Position “AUTO” gestellt wird, während die Start-
taste im Modus ON steht, werden die Scheibenwischer einmal betätigt, um anzuzei-
gen, dass der Modus “AUTO” aktiv ist.
● Wenn die Temperatur des Regensensors 90C oder mehr bzw. -15C oder weniger
beträgt, ist der automatische Betrieb möglicherweise nicht mehr möglich. Betätigen
Sie in diesem Fall die Wischer in einem anderen Modus als “AUTO”.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen nicht verstopft sind, wenn sich Waschflüssig-
keit im Vorratsbehälter der Scheibenwaschanlage befindet.
● Der Regensensor erfasst die Menge der
Regentropfen.
Es wird ein optischer Sensor verwendet. Der
Sensor funktioniert möglicherweise nicht
ordnungsgemäß, wenn Licht der auf- bzw.
untergehende Sonne unregelmäßig auf die
Windschutzscheibe trifft oder wenn sich
Insekten o. Ä. auf der Windschutzscheibe
befinden.
WARNUNG
■ Vorsicht beim Umgang mit Waschflüssigkeit
Verwenden Sie bei Kälte die Waschflüssigkeit erst, wenn die Windschutzscheibe
warm geworden ist. Die Flüssigkeit könnte auf der Windschutzscheibe gefrieren und
schlechte Sicht verursachen. Dies kann zu einem Unfall mit tödlichen oder schweren
Verletzungen führen.
■ Vorsichtsmaßnahmen bei Nutzung des Modus “AUTO” der Scheibenwischer
(Fahrzeuge mit Regensensor-Scheibenwischern)
Im Modus “AUTO” können sich die Scheibenwischer unerwartet einschalten, wenn
der Sensor berührt oder die Windschutzscheibe in Schwingungen versetzt wird.
Achten Sie darauf, dass Ihre Finger usw. nicht von den Scheibenwischern erfasst
werden.

2524-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12M51M)
Das Pre-Crash-Sicherheitssystem ist mit einem hochentwickelten Computer
ausgestattet, der bestimmte Daten aufzeichnet, wie z. B.:
• Gaspedalstatus
• Bremspedalstatus
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Pre-Crash-Sicherheitssystemfunktionen
• Informationen (wie z. B. der Abstand und die relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und dem vorausfahrenden Fahrzeug oder anderen
Objekten)
● Verwendung der Daten
Toyota verwendet die in diesem Computer aufgezeichneten Daten mögli-
cherweise, um Funktionsstörungen zu diagnostizieren, Forschung und
Entwicklung durchzuführen und die Qualität zu verbessern.
Toyota wird Dritten keine aufgezeichneten Daten offenlegen, außer:
• Mit der Zustimmung des Fahrz eugeigners oder mit der Zustimmung des
Leasingnehmers, wenn das Fahrzeug geleast ist
• Auf eine behördliche Anforderung durch die Polizei, ein Gericht oder
eine Regierungsbehörde hin
• Zur Verwendung durch Toyota in einem Gerichtsverfahren
• Für Forschungszwecke, wenn die D aten nicht einem spezifischen Fahr-
zeug oder Fahrzeugeigner zuzuordnen sind
Der vordere Sensor befindet sich
oben auf der Windschutzscheibe. Er
besteht aus 2 Sensortypen, die
jeweils die Informationen erfassen,
die zum Betrieb der Fahrerassistenz-
systeme notwendig sind.
Lasersensoren
Monokularer Kamerasensor
Fahrzeugdatenaufzeichnung
Vorderer Sensor
1
2

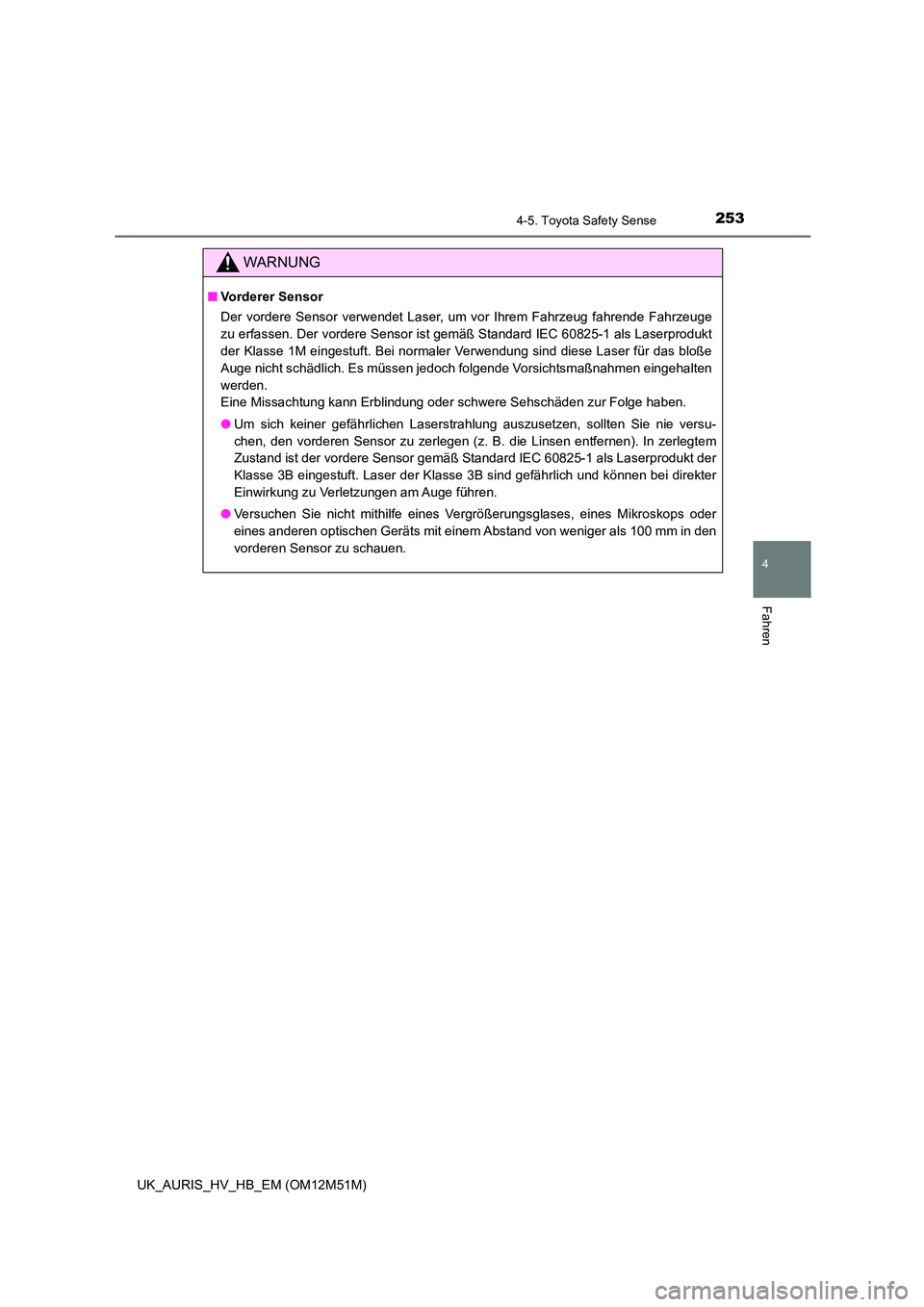

2534-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Vorderer Sensor
Der vordere Sensor verwendet Laser, um vor Ihrem Fahrzeug fahrende Fahrzeuge
zu erfassen. Der vordere Sensor ist gem äß Standard IEC 60825-1 als Laserprodukt
der Klasse 1M eingestuft. Bei normaler Verwendung sind diese Laser für das bloße
Auge nicht schädlich. Es müssen jedoch folgende Vorsichtsmaßnahmen eingehalten
werden.
Eine Missachtung kann Erblindung oder schwere Sehschäden zur Folge haben.
● Um sich keiner gefährlichen Laserstrahlung auszusetzen, sollten Sie nie versu-
chen, den vorderen Sensor zu zerlegen (z. B. die Linsen entfernen). In zerlegtem
Zustand ist der vordere Sensor gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 3B eingestuft. Laser der Klasse 3B sind gefährlich und können bei direkter
Einwirkung zu Verletzungen am Auge führen.
● Versuchen Sie nicht mithilfe eines Vergrößerungsglases, eines Mikroskops oder
eines anderen optischen Geräts mit einem Abstand von weniger als 100 mm in den
vorderen Sensor zu schauen.

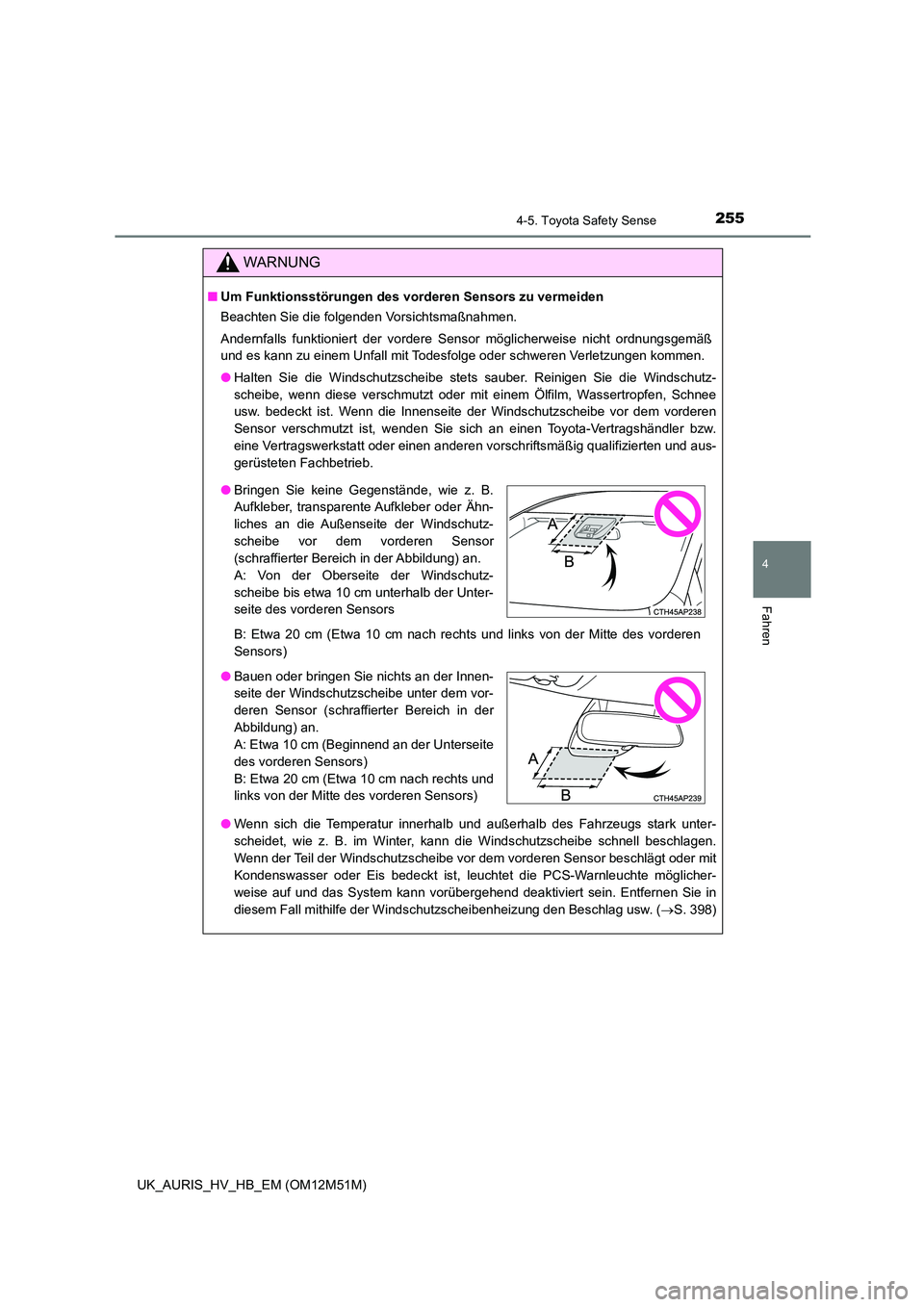

2554-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Um Funktionsstörungen des vorderen Sensors zu vermeiden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der vordere Sensor möglicherweise nicht ordnungsgemäß
und es kann zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
● Halten Sie die Windschutzscheibe stets sauber. Reinigen Sie die Windschutz-
scheibe, wenn diese verschmutzt oder mit einem Ölfilm, Wassertropfen, Schnee
usw. bedeckt ist. Wenn die Innenseite der Windschutzscheibe vor dem vorderen
Sensor verschmutzt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
● Wenn sich die Temperatur innerhalb und außerhalb des Fahrzeugs stark unter-
scheidet, wie z. B. im Winter, kann die Windschutzscheibe schnell beschlagen.
Wenn der Teil der Windschutzscheibe vor dem vorderen Sensor beschlägt oder mit
Kondenswasser oder Eis bedeckt ist, leuchtet die PCS-Warnleuchte möglicher-
weise auf und das System kann vorübergehend deaktiviert sein. Entfernen Sie in
diesem Fall mithilfe der Windschutzscheibenheizung den Beschlag usw. ( S. 398)
●Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber oder Ähn-
liches an die Außenseite der Windschutz-
scheibe vor dem vorderen Sensor
(schraffierter Bereich in der Abbildung) an.
A: Von der Oberseite der Windschutz-
scheibe bis etwa 10 cm unterhalb der Unter-
seite des vorderen Sensors
B: Etwa 20 cm (Etwa 10 cm nach rechts und links von der Mitte des vorderen
Sensors)
● Bauen oder bringen Sie nichts an der Innen-
seite der Windschutzscheibe unter dem vor-
deren Sensor (schraffierter Bereich in der
Abbildung) an.
A: Etwa 10 cm (Beginnend an der Unterseite
des vorderen Sensors)
B: Etwa 20 cm (Etwa 10 cm nach rechts und
links von der Mitte des vorderen Sensors)

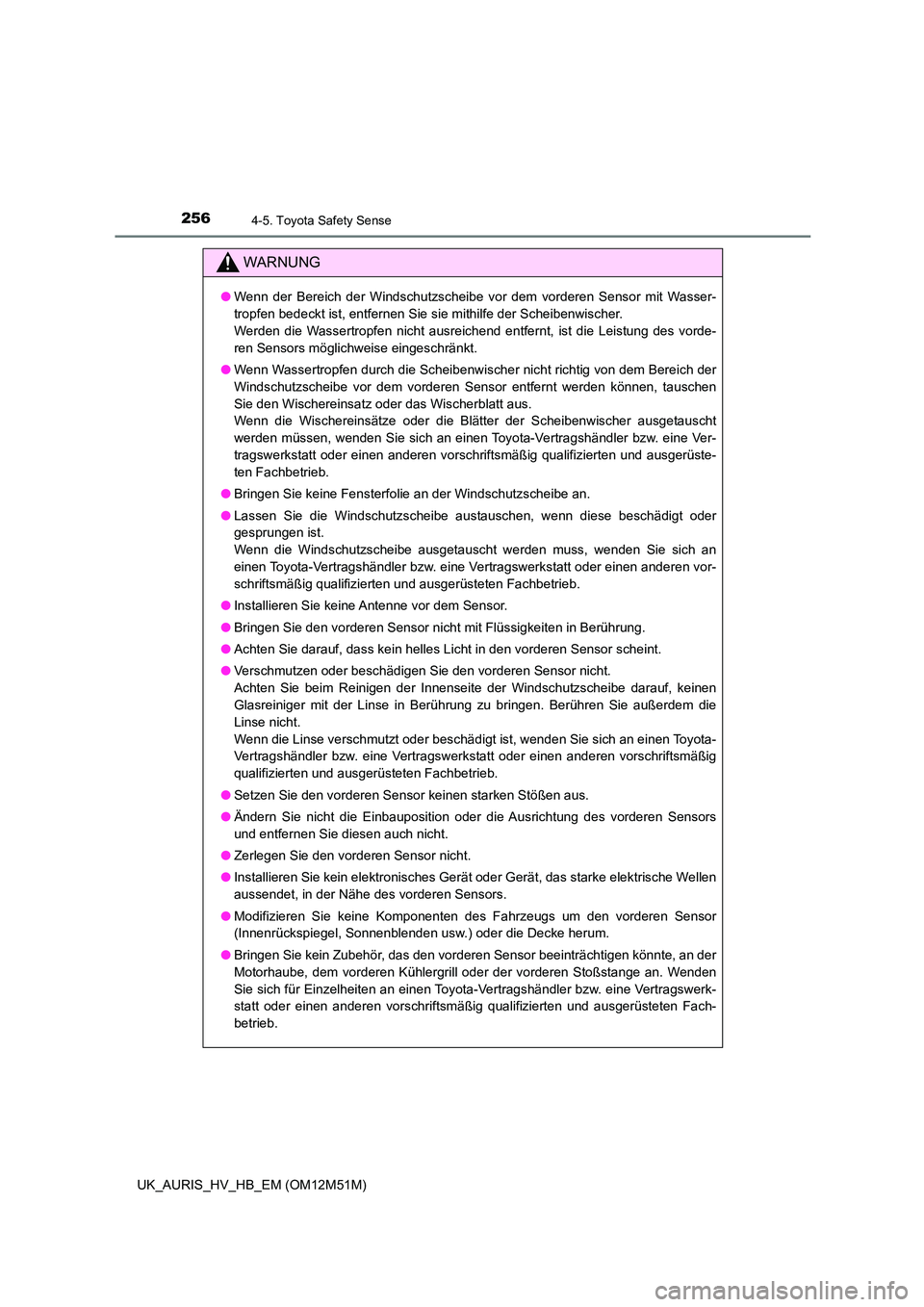

2564-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
●Wenn der Bereich der Windschutzscheibe vor dem vorderen Sensor mit Wasser-
tropfen bedeckt ist, entfernen Sie sie mithilfe der Scheibenwischer.
Werden die Wassertropfen nicht ausreichend entfernt, ist die Leistung des vorde-
ren Sensors möglichweise eingeschränkt.
● Wenn Wassertropfen durch die Scheibenwischer nicht richtig von dem Bereich der
Windschutzscheibe vor dem vorderen Sens or entfernt werden können, tauschen
Sie den Wischereinsatz oder das Wischerblatt aus.
Wenn die Wischereinsätze oder die Blätter der Scheibenwischer ausgetauscht
werden müssen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Lassen Sie die Windschutzscheibe austauschen, wenn diese beschädigt oder
gesprungen ist.
Wenn die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Installieren Sie keine Antenne vor dem Sensor.
● Bringen Sie den vorderen Sensor nicht mit Flüssigkeiten in Berührung.
● Achten Sie darauf, dass kein helles Licht in den vorderen Sensor scheint.
● Verschmutzen oder beschädigen Sie den vorderen Sensor nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, keinen
Glasreiniger mit der Linse in Berührung zu bringen. Berühren Sie außerdem die
Linse nicht.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Setzen Sie den vorderen Sensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder die Ausrichtung des vorderen Sensors
und entfernen Sie diesen auch nicht.
● Zerlegen Sie den vorderen Sensor nicht.
● Installieren Sie kein elektronisches Gerät oder Gerät, das starke elektrische Wellen
aussendet, in der Nähe des vorderen Sensors.
● Modifizieren Sie keine Komponenten des Fahrzeugs um den vorderen Sensor
(Innenrückspiegel, Sonnenblenden usw.) oder die Decke herum.
● Bringen Sie kein Zubehör, das den vorderen Sensor beeinträchtigen könnte, an der
Motorhaube, dem vorderen Kühlergril l oder der vorderen Stoßstange an. Wenden
Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.

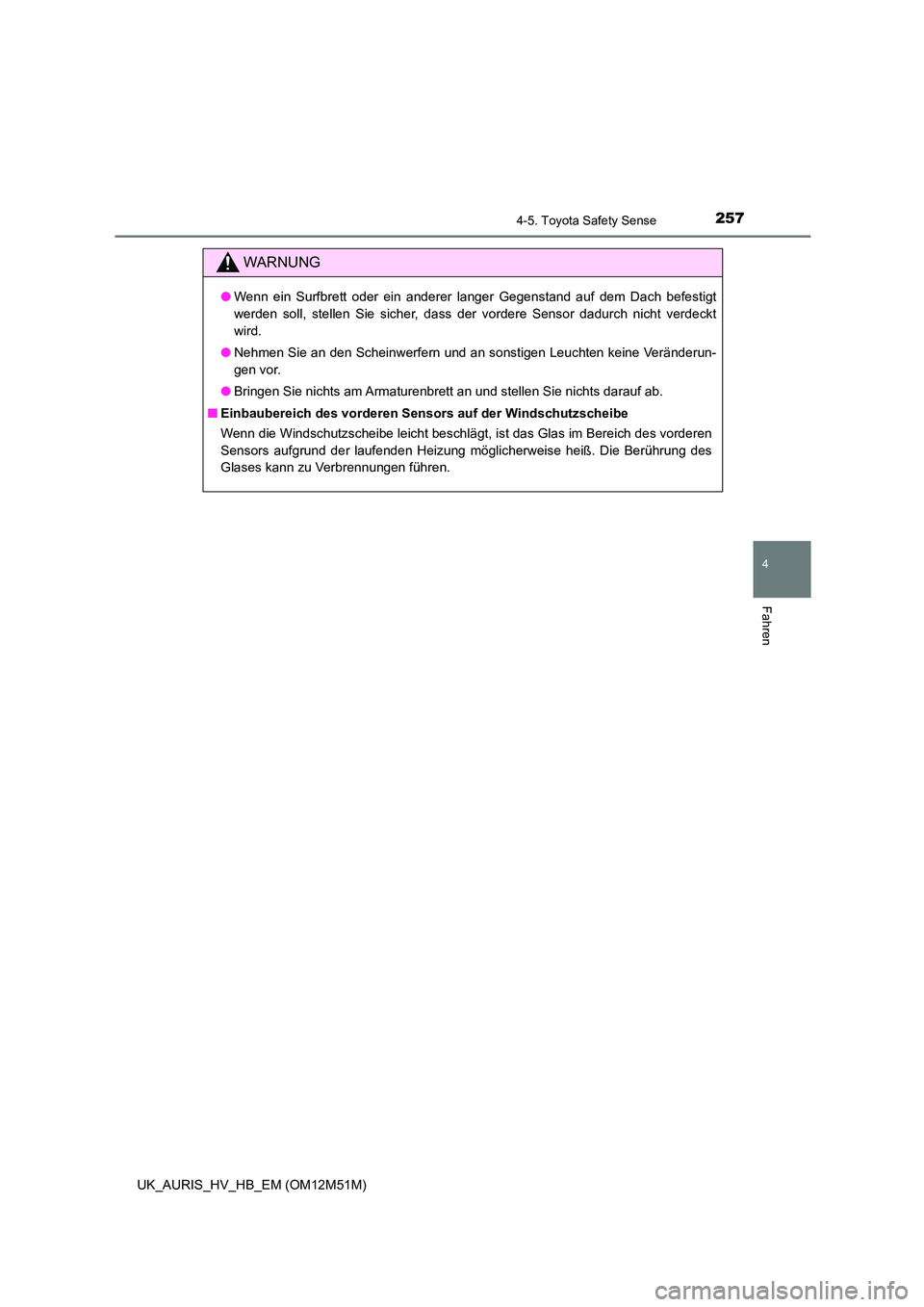

2574-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
●Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt
werden soll, stellen Sie sicher, dass der vordere Sensor dadurch nicht verdeckt
wird.
● Nehmen Sie an den Scheinwerfern und an sonstigen Leuchten keine Veränderun-
gen vor.
● Bringen Sie nichts am Armaturenbrett an und stellen Sie nichts darauf ab.
■ Einbaubereich des vorderen Sensors auf der Windschutzscheibe
Wenn die Windschutzscheibe leicht beschlägt, ist das Glas im Bereich des vorderen
Sensors aufgrund der laufenden Heizung möglicherweise heiß. Die Berührung des
Glases kann zu Verbrennungen führen.

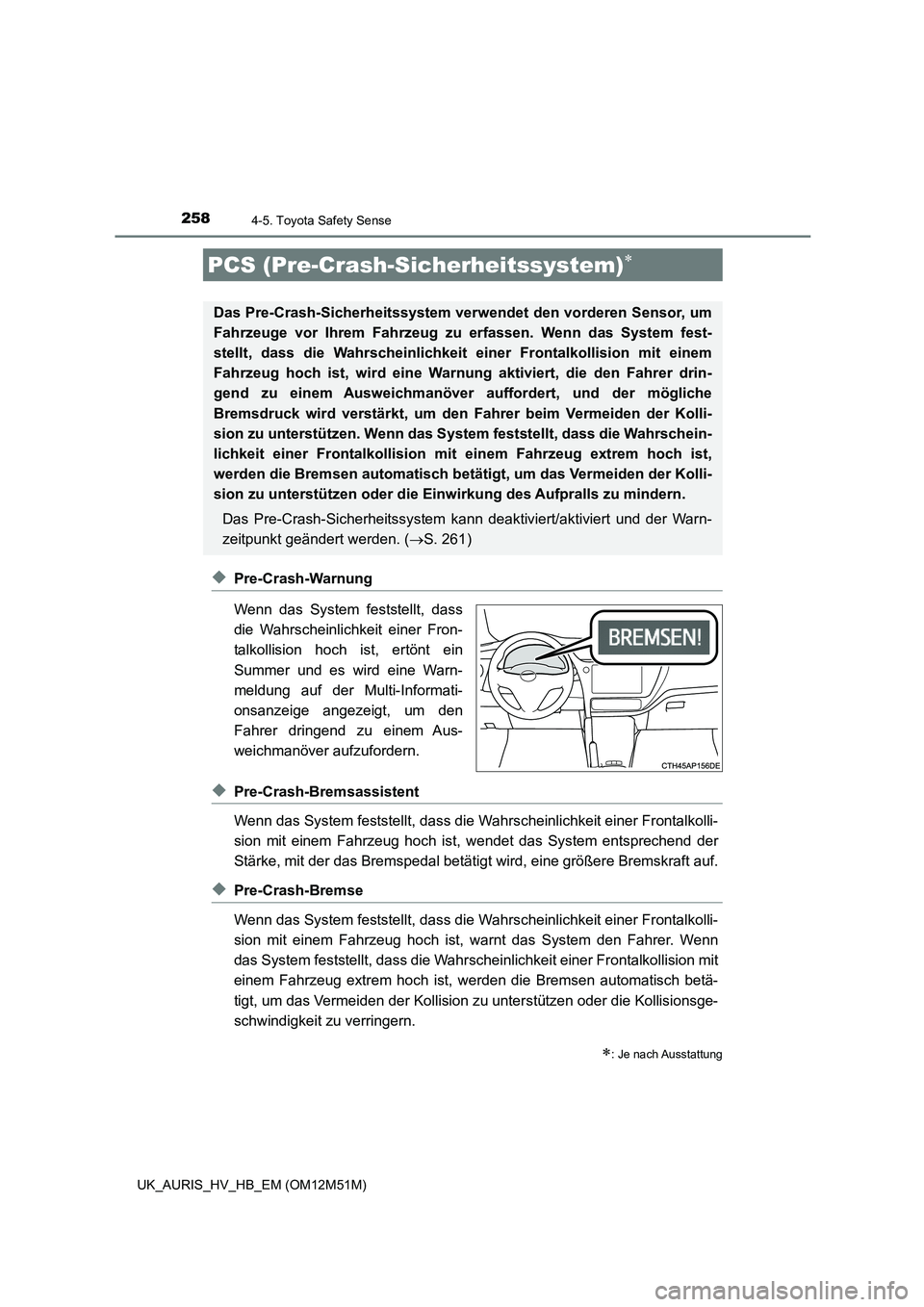

2584-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12M51M)
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
die Wahrscheinlichkeit einer Fron-
talkollision hoch ist, ertönt ein
Summer und es wird eine Warn-
meldung auf der Multi-Informati-
onsanzeige angezeigt, um den
Fahrer dringend zu einem Aus-
weichmanöver aufzufordern.
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontalkolli-
sion mit einem Fahrzeug hoch ist, wendet das System entsprechend der
Stärke, mit der das Bremspedal betäti gt wird, eine größere Bremskraft auf.
◆Pre-Crash-Bremse
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontalkolli-
sion mit einem Fahrzeug hoch ist, warnt das System den Fahrer. Wenn
das System feststellt, dass die Wahrscheinlichkeit einer Frontalkollision mit
einem Fahrzeug extrem hoch ist, werden die Bremsen automatisch betä-
tigt, um das Vermeiden der Kollision zu unterstützen oder die Kollisionsge-
schwindigkeit zu verringern.
PCS (Pre-Crash-Sic herheitssystem)
: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem verwendet den vorderen Sensor, um
Fahrzeuge vor Ihrem Fahrzeug zu erfassen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit einer Frontalkollision mit einem
Fahrzeug hoch ist, wird eine Warnung aktiviert, die den Fahrer drin-
gend zu einem Ausweichmanöver auffordert, und der mögliche
Bremsdruck wird ver stärkt, um den Fahrer beim Vermeiden der Kolli-
sion zu unterstützen. Wenn das S ystem feststellt, dass die Wahrschein-
lichkeit einer Frontalkollision mit ein em Fahrzeug extrem hoch ist,
werden die Bremsen automatisch betä tigt, um das Vermeiden der Kolli-
sion zu unterstützen oder die Einw irkung des Aufpralls zu mindern.
Das Pre-Crash-Sicherheitssystem k ann deaktiviert/aktiviert und der Warn-
zeitpunkt geändert werden. ( S. 261)
