– Témoin d’avertissement de charge de la batterie
Ce témoin s’allume lorsque la batterie ne se charge pas
correctement. S’il demeure allumé lorsque le moteur
tourne, il pourrait y avoir une anomalie avec le circuit de
charge. Communiquez avec votre concessionnaire autorisé
dès que possible.
Cela indique un problème possible dans le système élec-
trique ou dans un de ses composants.
– Témoin d’avertissement de portière ouverte
Ce témoin s’allume lorsqu’une des portières n’est pas
complètement fermée.
NOTA :Si le véhicule se déplace et une portière est
ouverte, un seul carillon retentit également.
– Témoin d’avertissement de la commande
électronique de l’accélérateur
Ce témoin indique une anomalie de la commande électro-
nique de l’accélérateur. Si une anomalie est détectée pen-
dant que le véhicule est en marche, le témoin demeure
allumé ou clignote, selon la nature du problème. Immobi-
lisez complètement le véhicule de manière sécuritaire et
placez la transmission en position P (STATIONNEMENT),
puis rétablissez le contact. Le témoin devrait s’éteindre. Si le témoin demeure allumé lorsque le moteur tourne, vous
pouvez normalement conduire le véhicule, mais confiez
dès que possible votre véhicule à un concessionnaire
autorisé.
Si le témoin clignote alors que le moteur tourne, vous
devez faire vérifier votre véhicule dès que possible. Vous
pourriez remarquer une baisse de performance, un régime
du moteur inégal ou plus élevé qu’à l’habitude, ou le
moteur qui décroche. Il est possible que vous soyez
contraint de faire remorquer votre véhicule. Le témoin
s’allume lorsque le commutateur d’allumage est placé à la
position ON/RUN (MARCHE) ou MAR/ON/RUN
(ACCESSOIRES-MARCHE) et demeure brièvement allumé
pour effectuer une vérification du fonctionnement de l’am-
poule. Si le témoin ne s’allume pas au démarrage, faites
vérifier le système par un concessionnaire autorisé.
– Témoin d’avertissement d’anomalie de la
transmission – selon l’équipement
Ce témoin indique que la température d’huile de transmis-
sion est excessivement élevée dans des conditions d’utili-
sation intense, par exemple en situation de traction de
remorque. Si le témoin s’allume, immobilisez le véhicule,
placez la transmission à la position N (POINT MORT) et
80 PRÉSENTATION DU TABLEAU DE BORD DE VOTRE VÉHICULE

laissez tourner le moteur au ralenti, jusqu’à ce que le
témoin s’éteigne. Une fois que le témoin est éteint, vous
pouvez continuer à conduire normalement.
– Témoin d’avertissement de la température du
moteur
Ce témoin indique une surchauffe du moteur. Si la tempé-
rature du liquide de refroidissement est trop élevée, cet
indicateur s’allume et un carillon retentit une fois.
Si le témoin s’allume pendant la conduite, rangez le
véhicule en toute sécurité en bordure de la route et
arrêtez-le. Si le climatiseur fonctionne, mettez-le hors fonc-
tion. Placez également la transmission à la position N
(POINT MORT) et laissez le moteur tourner au ralenti. Si la
température ne revient pas à la normale, coupez immédia-
tement le moteur et faites inspecter votre véhicule. Consul-
tez le paragraphe « En cas de surchauffe du moteur » de la
section « En cas d’urgence » pour obtenir de plus amples
renseignements.
– Témoin du système de freinage
Ce témoin contrôle diverses fonctions de freinage, y com-
pris le niveau de liquide pour freins et le serrage du frein
de stationnement. L’allumage du témoin du système de
freinage peut indiquer que le frein de stationnement est serré, que le niveau de liquide pour freins est bas ou que le
réservoir du système de freinage antiblocage présente un
problème.
Si le témoin demeure allumé lorsque le frein de stationne-
ment est desserré et que le réservoir de liquide pour freins
du maître-cylindre est plein, cela peut indiquer une ano-
malie du circuit hydraulique de frein, ou un problème de
servofrein détecté par le système de freinage antiblocage
(ABS) ou la commande de stabilité électronique (ESC).
Dans ce cas, le témoin reste allumé tant que la réparation
nécessaire n’a pas été effectuée. Si le problème est lié au
servofrein, la pompe du système de freinage antiblocage
(ABS) fonctionne lorsque vous freinez et une pulsation de
la pédale de frein pourrait être ressentie chaque fois que
vous freinez.
Le système de freinage double offre une capacité de
freinage supplémentaire en cas de défaillance de l’un des
éléments du circuit hydraulique. Le témoin du système de
freinage indique un problème d’une des parties du système
de freinage double, et il s’allume lorsque le niveau de
liquide pour freins dans le maître-cylindre chute sous un
niveau donné.
Le témoin reste allumé jusqu’à ce que vous corrigiez la
cause du problème.
4
PRÉSENTATION DU TABLEAU DE BORD DE VOTRE VÉHICULE 81

N’utilisez pas le véhicule jusqu’à ce que la cause de
l’anomalie soit supprimée. Le témoin ne vous indique pas
la quantité d’huile présente dans le moteur. Vous devez
vérifier le niveau d’huile moteur en soulevant le capot.
Témoins d’avertissement jaune
– Témoin d’avertissement du système antivol
Ce témoin s’allume lorsque le système d’alarme antivol du
véhicule a détecté qu’une personne tente de pénétrer dans
le véhicule.
– Témoin d’avertissement du système de
surveillance de la pression des pneus
Le témoin d’avertissement s’allume et un message s’affiche
pour indiquer que la pression des pneus est inférieure à la
valeur recommandée et/ou qu’une perte de pression lente
est en cours. Dans ces cas, la durée optimale des pneus et
la consommation de carburant peuvent ne pas être garan-
ties.
Si un ou plusieurs pneus se trouvent dans l’état cité
ci-dessus, l’affichage présente des indications qui corres-
pondent à chaque pneu dans l’ordre.
AVERTISSEMENT!
Ne continuez pas de rouler avec un pneu crevé, car la
manipulation pourrait être compromise. Arrêtez le
véhicule en évitant les freinages et les changements de
direction brusques. En cas de crevaison de pneu, répa-
rez immédiatement le problème à l’aide de la trousse
de réparation de pneus dédiée et communiquez avec
votre concessionnaire autorisé dès que possible.
Chaque pneu, y compris celui de la roue de secours (s’il est
fourni), doit être vérifié mensuellement lorsqu’il est froid et
gonflé à la pression de gonflage recommandée par le
constructeur du véhicule, comme indiqué sur la plaque
d’information du véhicule ou sur l’étiquette de pression de
gonflage des pneus. (Si votre véhicule est muni de pneus
de dimensions autres que celles qui sont indiquées sur la
plaque d’information du véhicule ou l’étiquette de pres-
sion de gonflage des pneus, vous devez déterminer la
pression de gonflage appropriée pour ces pneus.)
À titre de fonction de sécurité supplémentaire, votre véhi-
cule est muni d’un système de surveillance de la pression
des pneus qui allume un témoin de basse pression des
pneus lorsque la pression d’un ou de plusieurs pneus est
insuffisante. Par conséquent, lorsque le témoin de basse
4
PRÉSENTATION DU TABLEAU DE BORD DE VOTRE VÉHICULE 83

Témoins bleus
– Témoin des feux de route
Ce témoin indique que les feux de route sont allumés.
Lorsque les feux de croisement sont allumés, poussez le
levier multifonction vers l’avant (vers l’avant du véhicule)
pour allumer les feux de route. Tirez le levier multifonction
vers l’arrière (vers l’arrière du véhicule) pour éteindre les
feux de route. Tirez le levier vers vous pour allumer
brièvement les feux de route, afin d’effectuer un « appel de
phares ».
SYSTÈME DE DIAGNOSTIC EMBARQUÉ – OBD II
Votre véhicule est équipé d’un système complexe de dia-
gnostic de bord appelé OBD II. Ce système contrôle le
rendement des systèmes antipollution, de contrôle du
moteur et de la transmission. Lorsque ceux-ci fonctionnent
correctement, votre véhicule est en mesure de vous fournir
d’excellentes performances en matière de conduite et
d’économie de carburant, ainsi qu’un niveau d’émissions
nettement inférieur à celui exigé par le gouvernement.
Si l’un de ces dispositifs tombe en panne, le système de
diagnostic embarqué OBD II allume le témoin de panne. Il
met également en mémoire des codes de diagnostic etd’autres renseignements qui aident les mécaniciens à effec-
tuer les réparations nécessaires. Bien que, dans la plupart
des cas, il ne soit pas nécessaire de faire remorquer le
véhicule, adressez-vous à votre concessionnaire autorisé
aussitôt que possible.
AVERTISSEMENT!
•
Une utilisation prolongée de votre véhicule alors que
le témoin d’anomalie est allumé risque d’endomma-
ger davantage le système antipollution. Cela pourrait
également nuire à l’économie de carburant et à la
maniabilité. Faites réparer votre véhicule avant de
passer le test de contrôle antipollution.
• Si le témoin d’anomalie clignote pendant que le
véhicule est en marche, une perte de puissance ou de
graves dommages au catalyseur sont sur le point de
se produire. Une réparation immédiate est néces-
saire.
Cybersécurité relative au système de diagnostic
embarqué (OBD II)
Votre véhicule doit être équipé d’un système de diagnostic
embarqué (OBD II) et d’un port de connexion pour per-
mettre d’accéder à l’information relative au fonctionne-
ment du système antipollution. Les techniciens qualifiés
4
PRÉSENTATION DU TABLEAU DE BORD DE VOTRE VÉHICULE 89

auront peut-être besoin d’accéder à cette information pour
faciliter le diagnostic et les réparations de votre véhicule et
des dispositifs antipollution.
MISE EN GARDE!
•SEUL un technicien qualifié peut connecter un équi-
pement au port de connexion OBD II afin de diag-
nostiquer ou de réparer votre véhicule.
• Si un équipement non autorisé est connecté au port
de connexion OBD II, comme un dispositif d’enre-
gistrement du comportement du conducteur, il se
peut alors :
• que les systèmes du véhicule, y compris ceux
relatifs à la sécurité, soient altérer ou qu’une perte
de maîtrise du véhicule se produise, d’où le risque
d’accident pouvant causer des blessures graves ou
mortelles,
• qu’il accède, ou autorise d’autre systèmes à accéder
à de l’information enregistrée dans le système du
véhicule, y compris de l’information personnelle.
Consultez le paragraphe « Cybersécurité » dans la section
« Multimédia » pour obtenir de plus amples renseigne-
ments.
INSPECTION DU SYSTÈME ANTIPOLLUTION ET
PROGRAMMES D’ENTRETIEN
Dans certaines provinces, la loi peut exiger la vérification
du système antipollution de votre véhicule. Tout manque-
ment à cette obligation peut entraîner la suspension de
l’immatriculation. Dans les provinces où prévaut une exigence d’ins-
pection et d’entretien, cette vérification a pour but
de vérifier si le témoin d’anomalie fonctionne, s’il
demeure éteint lorsque le moteur tourne et si le système de
diagnostic embarqué OBD II est prêt pour le contrôle.
En général, le système OBD II est prêt. Toutefois, il se peut
qu’il ne soit pasprêt si un entretien a récemment été
effectué sur votre véhicule, si votre batterie s’est récem-
ment déchargée, ou si la batterie a été remplacée. Si votre
système de diagnostic embarqué OBD II n’est pas prêt pour
le contrôle, votre véhicule échouera le test.
90 PRÉSENTATION DU TABLEAU DE BORD DE VOTRE VÉHICULE

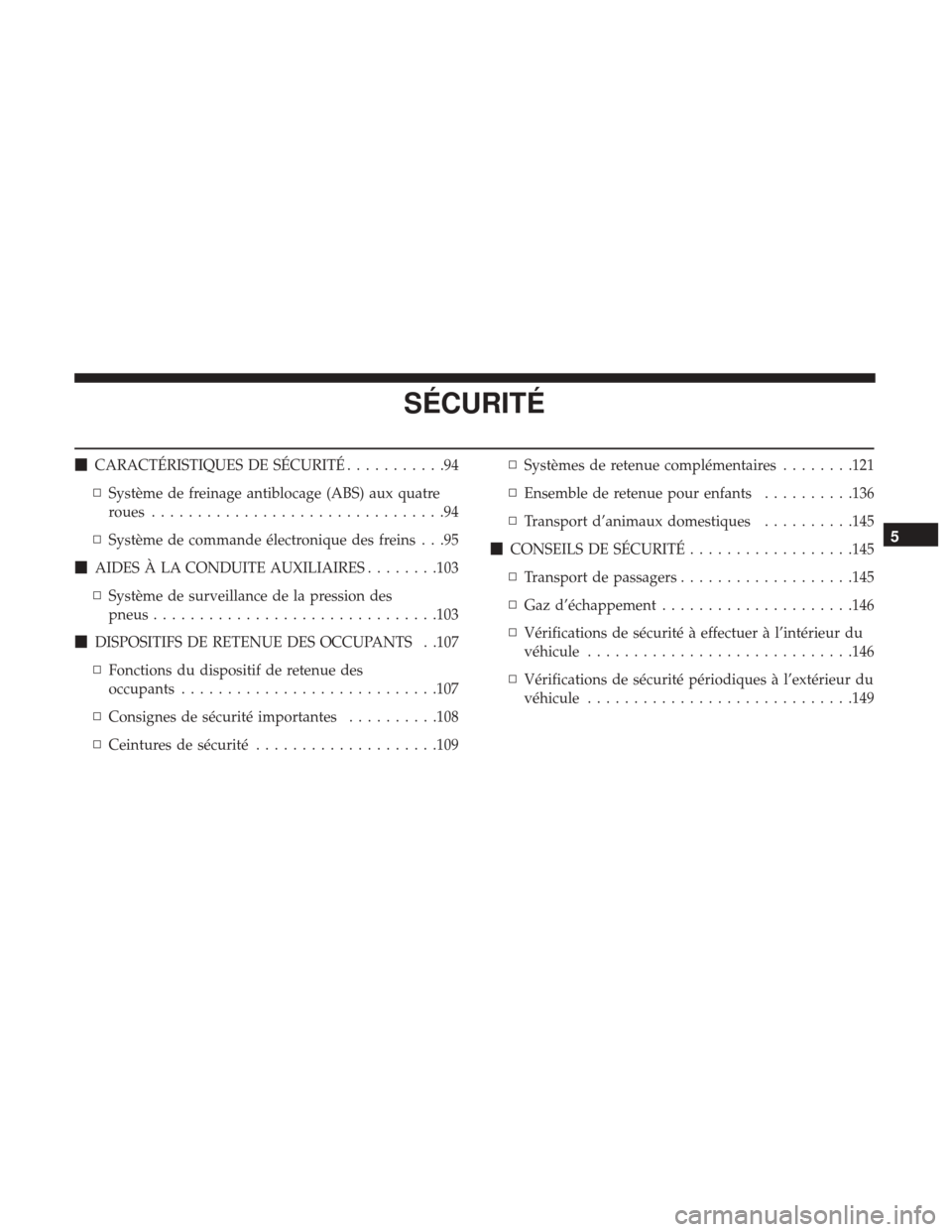

SÉCURITÉ
CARACTÉRISTIQUES DE SÉCURITÉ ...........94

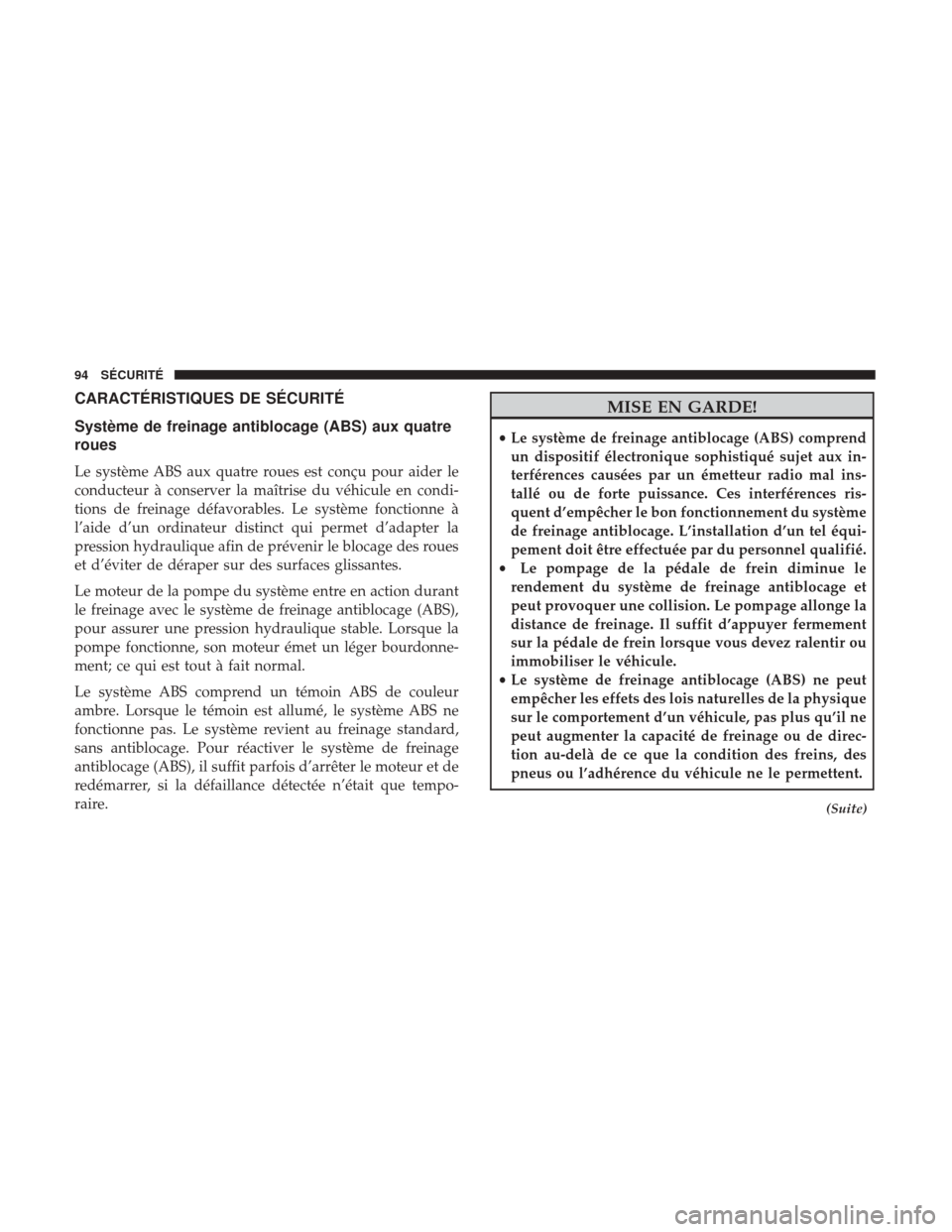

▫ Système de freinage antiblocage (ABS) aux quatre
roues ................................94

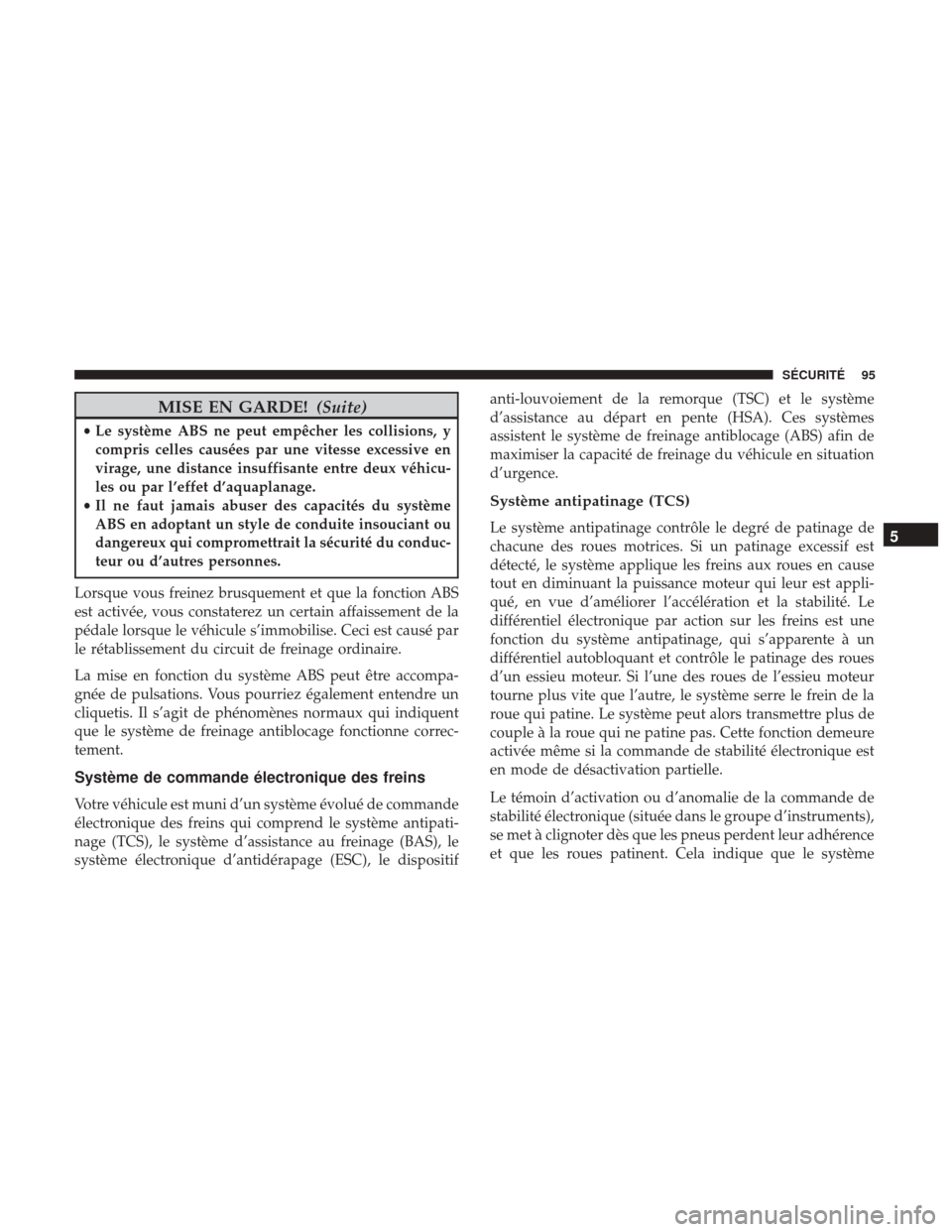

▫ Système de commande électronique des freins . . .95
 AIDES À LA CONDUITE AUXILIAIRES ........103
▫ Système de surveillance de la pression des
pneus .............................. .103
 DISPOSITIFS DE RETENUE DES OCCUPANTS . .107
▫ Fonctions du dispositif de retenue des
occupants ........................... .107
▫ Consignes de sécurité importantes ..........108
▫ Ceintures de sécurité ....................109 ▫
Systèmes de retenue complémentaires ........121
▫ Ensemble de retenue pour enfants ..........136
▫ Transport d’animaux domestiques ..........145
 CONSEILS DE SÉCURITÉ ..................145
▫ Transport de passagers ...................145
▫ Gaz d’échappement .....................146
▫ Vérifications de sécurité à effectuer à l’intérieur du
véhicule ............................ .146
▫ Vérifications de sécurité périodiques à l’extérieur du
véhicule ............................ .149
5

CARACTÉRISTIQUES DE SÉCURITÉ
Système de freinage antiblocage (ABS) aux quatre
roues
Le système ABS aux quatre roues est conçu pour aider le
conducteur à conserver la maîtrise du véhicule en condi-
tions de freinage défavorables. Le système fonctionne à
l’aide d’un ordinateur distinct qui permet d’adapter la
pression hydraulique afin de prévenir le blocage des roues
et d’éviter de déraper sur des surfaces glissantes.
Le moteur de la pompe du système entre en action durant
le freinage avec le système de freinage antiblocage (ABS),
pour assurer une pression hydraulique stable. Lorsque la
pompe fonctionne, son moteur émet un léger bourdonne-
ment; ce qui est tout à fait normal.
Le système ABS comprend un témoin ABS de couleur
ambre. Lorsque le témoin est allumé, le système ABS ne
fonctionne pas. Le système revient au freinage standard,
sans antiblocage. Pour réactiver le système de freinage
antiblocage (ABS), il suffit parfois d’arrêter le moteur et de
redémarrer, si la défaillance détectée n’était que tempo-
raire.
MISE EN GARDE!
•Le système de freinage antiblocage (ABS) comprend
un dispositif électronique sophistiqué sujet aux in-
terférences causées par un émetteur radio mal ins-
tallé ou de forte puissance. Ces interférences ris-
quent d’empêcher le bon fonctionnement du système
de freinage antiblocage. L’installation d’un tel équi-
pement doit être effectuée par du personnel qualifié.
• Le pompage de la pédale de frein diminue le
rendement du système de freinage antiblocage et
peut provoquer une collision. Le pompage allonge la
distance de freinage. Il suffit d’appuyer fermement
sur la pédale de frein lorsque vous devez ralentir ou
immobiliser le véhicule.
• Le système de freinage antiblocage (ABS) ne peut
empêcher les effets des lois naturelles de la physique
sur le comportement d’un véhicule, pas plus qu’il ne
peut augmenter la capacité de freinage ou de direc-
tion au-delà de ce que la condition des freins, des
pneus ou l’adhérence du véhicule ne le permettent.
(Suite)
94 SÉCURITÉ

MISE EN GARDE!(Suite)
•Le système ABS ne peut empêcher les collisions, y
compris celles causées par une vitesse excessive en
virage, une distance insuffisante entre deux véhicu-
les ou par l’effet d’aquaplanage.
• Il ne faut jamais abuser des capacités du système
ABS en adoptant un style de conduite insouciant ou
dangereux qui compromettrait la sécurité du conduc-
teur ou d’autres personnes.
Lorsque vous freinez brusquement et que la fonction ABS
est activée, vous constaterez un certain affaissement de la
pédale lorsque le véhicule s’immobilise. Ceci est causé par
le rétablissement du circuit de freinage ordinaire.
La mise en fonction du système ABS peut être accompa-
gnée de pulsations. Vous pourriez également entendre un
cliquetis. Il s’agit de phénomènes normaux qui indiquent
que le système de freinage antiblocage fonctionne correc-
tement.
Système de commande électronique des freins
Votre véhicule est muni d’un système évolué de commande
électronique des freins qui comprend le système antipati-
nage (TCS), le système d’assistance au freinage (BAS), le
système électronique d’antidérapage (ESC), le dispositif anti-louvoiement de la remorque (TSC) et le système
d’assistance au départ en pente (HSA). Ces systèmes
assistent le système de freinage antiblocage (ABS) afin de
maximiser la capacité de freinage du véhicule en situation
d’urgence.
Système antipatinage (TCS)
Le système antipatinage contrôle le degré de patinage de
chacune des roues motrices. Si un patinage excessif est
détecté, le système applique les freins aux roues en cause
tout en diminuant la puissance moteur qui leur est appli-
qué, en vue d’améliorer l’accélération et la stabilité. Le
différentiel électronique par action sur les freins est une
fonction du système antipatinage, qui s’apparente à un
différentiel autobloquant et contrôle le patinage des roues
d’un essieu moteur. Si l’une des roues de l’essieu moteur
tourne plus vite que l’autre, le système serre le frein de la
roue qui patine. Le système peut alors transmettre plus de
couple à la roue qui ne patine pas. Cette fonction demeure
activée même si la commande de stabilité électronique est
en mode de désactivation partielle.
Le témoin d’activation ou d’anomalie de la commande de
stabilité électronique (située dans le groupe d’instruments),
se met à clignoter dès que les pneus perdent leur adhérence
et que les roues patinent. Cela indique que le système5
SÉCURITÉ 95
