2018 Peugeot Boxer Vodič za korisnike (in Croatian)

167
Elementi identifikacije
A. Pločica proizvođača
4 - Ukupna dopuštena masa vozila
s
prikolicom (MTR A).
5.1 - Najveća masa na prednjoj osovini.
5.2 - Najveća masa na stražnjoj osovini.
Ova pločica nalazi se na poprečnom nosaču
prednjeg branika, ispod poklopca motora.
1 - broj homologacije u


Europskoj uniji,
2 - VF… tip i

serijski broj.
3 - Ukupna dopuštena masa opterećenog
vozila (MTAC).
B. Serijski broj na karoseriji
C. Gume
Ta naljepnica (može se razlikovati ovisno
o
prikazanoj slici) koja se nalazi se na okviru
vrata vozača označava sljedeće:
-

d
imenzije guma,
-

t
lak u gumama za opterećeno vozilo. Tlak se mora provjeravati na hladnim
gumama, barem jednom mjesečno.
D. Oznaka boje
Ovaj referentni broj nalazi se na poprečnom
nosaču prednjeg branika, ispod poklopca
motora.
E. Serijski broj na karoseriji
Ovaj broj se nalazi ispod plastičnog poklopca,
kod nogostupa, na desnoj strani.
9
Tehnički podaci

168
Glosar naljepnica
U ovoj točki daje se opis svih tekstova na
naljepnicama u vozilu.
Više informacija o
elementima
identifikacije možete naći
u
odgovarajućem odjeljku.
U prostoru motora
A
Originalna boja
Boja
Kôd
Boja
B
ISKLJUČIVO Z A POMOĆ NA CESTI C
OPASNOST
AUTOMATSKO POKRETANJE MOTOR A.
IZVADITI KONTAKT KLJUČ K AD JE
POKLOPAC MOTOR A OT VOREN.
D
1 – OPREZ
ORIGINALNA MA ZIVA I TEKUĆINE
Motorno ulje Mjenjač
Hladnjak Kočenje
Uređaj za pranje stakla Ser vo upravljač
POGLEDAJTE SERVISNU KNJIŽICU. NOSITE ZAŠTITNE NAOČALE.
Tehnički podaci

169
2 – SIGURNOST
Korištenje originalnih rezervnih dijelova,
tekućine i maziva i pridržavanje planova
održavanja jamče pouzdanost i

s
igurnost vašeg
vozila kroz vrijeme.
3 – OPASNOST
NE OSTAVLJATI NA DOHVAT DJECI NE PRIBLIŽ AVATI PLAMENU N E D I R AT I
NE SKIDATI ČEP K AD JE MOTOR TOPAO EKSPLOZIJAKOROZIVNA TEKUĆINA
MOŽE SE POKRENUTI AUTOMATSKI ČAK I UZ UGAŠEN MOTOR NE OT VAR ATI, PLINOVI POD VISOKIM
TL AKOM
AUTOMATSKO POKRETANJE MOTOR A. IZVADITI KONTAKT KLJUČ K AD JE POKLOPAC MOTOR A OT VOREN. VISOKI NAPON
9
Tehnički podaci

170
Na stražnjoj klupi
A
Gurnuti naslon prije preklapanja.
B
POVUĆI Z A OT VAR ANJE.
C
POVUĆI RUČICU 1 Z A DJELOMIČNO
PREKLAPANJE NASLONA.
POVUĆI RUČICU 2
Z A POTPUNO
PREKLAPANJE NASLONA. D
NE PUTOVATI IZ A PREKLOPLJENOG
SJEDALA ILI S PRTLJAGOM U PRVOM
REDU.
E
POVUĆI Z A PREKLAPANJE.
U poklopcu spremnika
goriva
OPASNOST, POLAKO SKIDATI.
PARE GORIVA MOGU UZROKOVATI
OZLJEDE.
Tehnički podaci

171

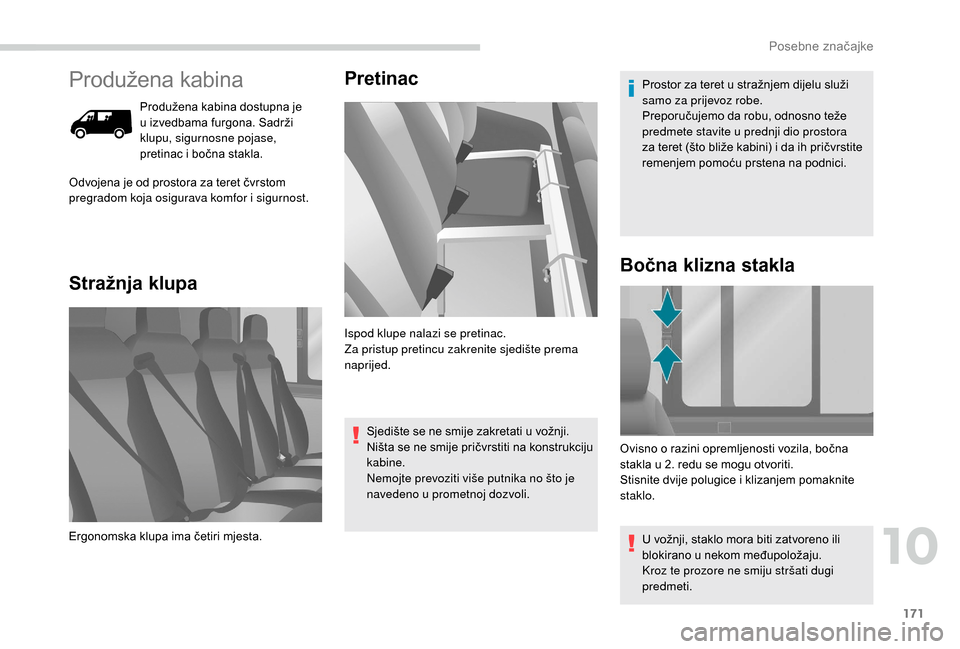

Produžena kabina
Produžena kabina dostupna je
u izvedbama furgona. Sadrži
klupu, sigurnosne pojase,
pretinac i
bočna stakla.
Stražnja klupa Pretinac
Odvojena je od prostora za teret čvrstom
pregradom koja osigurava komfor i
sigurnost.
Ergonomska klupa ima četiri mjesta. Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Sjedište se ne smije zakretati u
vožnji.
Ništa se ne smije pričvrstiti na konstrukciju
kabine.
Nemojte prevoziti više putnika no što je
navedeno u


prometnoj dozvoli.Prostor za teret u
stražnjem dijelu služi
samo za prijevoz robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio prostora
za teret (što bliže kabini) i da ih pričvrstite
remenjem pomoću prstena na podnici.
Ovisno o razini opremljenosti vozila, bočna
stakla u
2. redu se mogu otvoriti.
Stisnite dvije polugice i
klizanjem pomaknite
staklo.
U vožnji, staklo mora biti zatvoreno ili
blokirano u
nekom međupoložaju.
Kroz te prozore ne smiju stršati dugi
predmeti.
Bočna klizna stakla
10
Posebne značajke

172

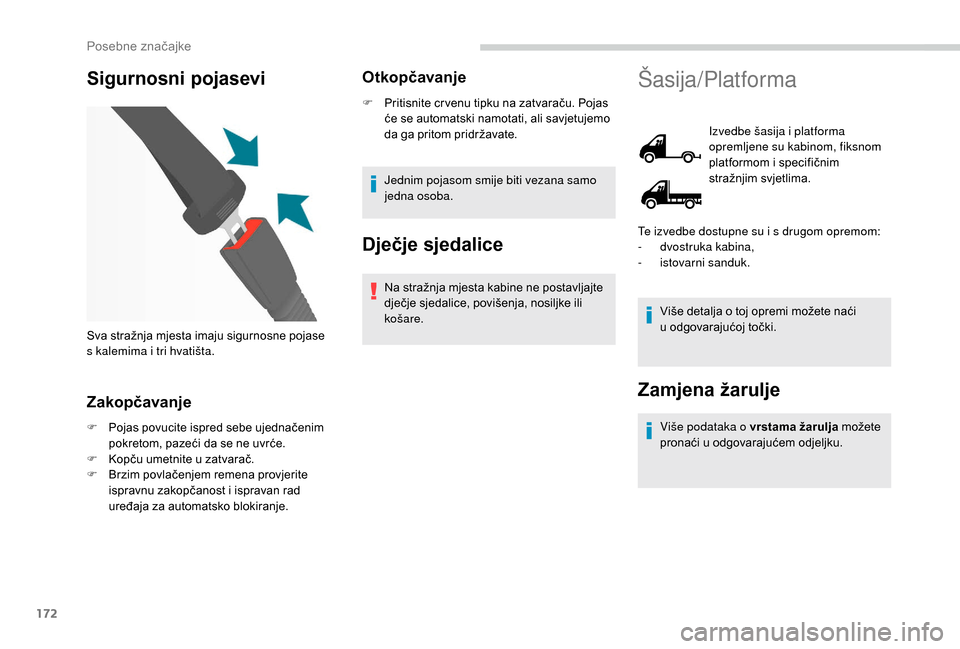

Sigurnosni pojasevi
Zakopčavanje
F Pojas povucite ispred sebe ujednačenim pokretom, pazeći da se ne uvrće.
F

K
opču umetnite u zatvarač.
F

B
rzim povlačenjem remena provjerite
ispravnu zakopčanost i
ispravan rad
uređaja za automatsko blokiranje.
Otkopčavanje
F Pritisnite cr venu tipku na zatvaraču. Pojas će se automatski namotati, ali savjetujemo
da ga pritom pridržavate.
Jednim pojasom smije biti vezana samo
jedna osoba.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte
dječje sjedalice, povišenja, nosiljke ili
košare.
Sva stražnja mjesta imaju sigurnosne pojase
s

kalemima i

tri hvatišta.
Šasija/Platforma
Izvedbe šasija i platforma
o premljene su kabinom, fiksnom
platformom i
specifičnim
stražnjim svjetlima.
Više detalja o
toj opremi možete naći
u

odgovarajućoj točki.
Zamjena žarulje
Više podataka o vrstama žarulja možete
p ronaći u odgovarajućem odjeljku.
Te izvedbe dostupne su i
s drugom opremom:
-
dv
ostruka kabina,
-

i
stovarni sanduk.
Posebne značajke

173

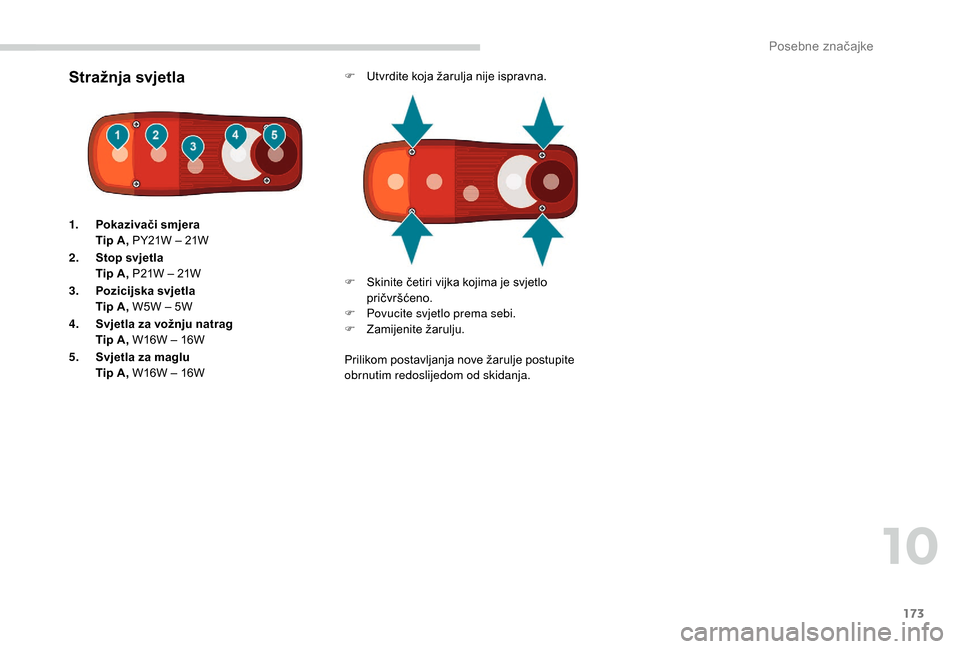

Stražnja svjetlaF Utvrdite koja žarulja nije ispravna.
Prilikom postavljanja nove žarulje postupite
obrnutim redoslijedom od skidanja.
1.
Pokazivači smjera
Tip A, PY21W – 21W
2. Stop svjetla
Tip A, P21W – 21W
3. Pozicijska svjetla
Tip A, W5W – 5W
4. Svjetla za vožnju natrag
Tip A, W16W – 16W
5. Svjetla za maglu
Tip A, W16W – 16W F

S
kinite četiri vijka kojima je svjetlo
pričvršćeno.
F

P
ovucite svjetlo prema sebi.
F

Z
amijenite žarulju.
10
Posebne značajke

174

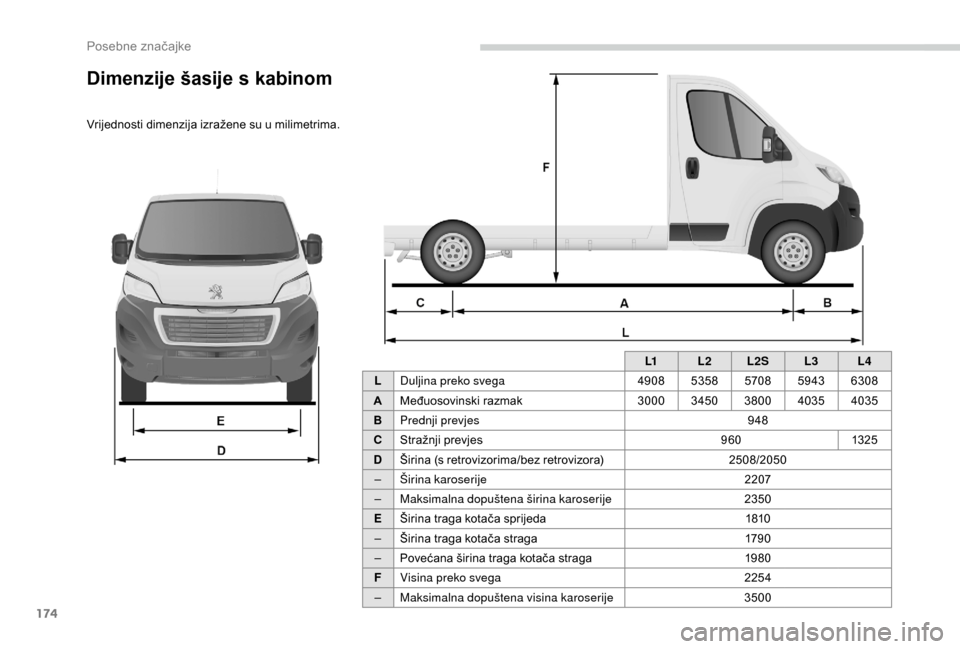

L1L2L2S L3L4
L Duljina preko svega 49085358 57085943 6308
A Međuosovinski razmak 300034503800 4035 4035
B Prednji prevjes 948
C Stražnji prevjes 9601325
D Širina (s retrovizorima/bez retrovizora) 2508/2050
– Širina karoserije 2207
– Maksimalna dopuštena širina karoserije 2350
E Širina traga kotača sprijeda 1810
– Širina traga kotača straga 179 0
– Povećana širina traga kotača straga 1980
F Visina preko svega 2254
– Maksimalna dopuštena visina karoserije 3500
Dimenzije šasije s kabinom
Vrijednosti dimenzija izražene su u milimetrima.
Posebne značajke
