2018 Peugeot Boxer Vodič za korisnike (in Croatian)

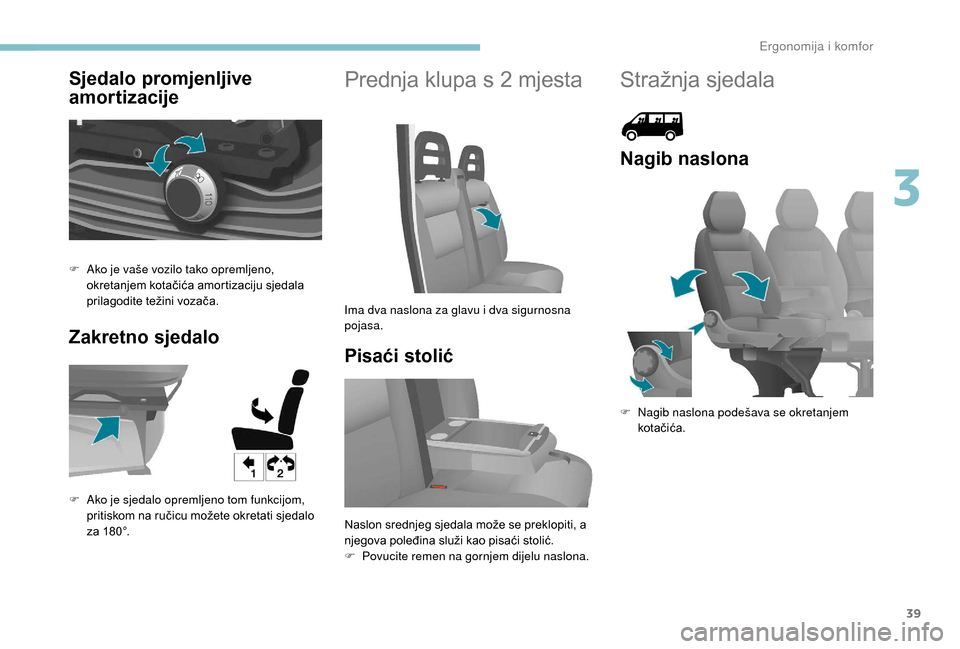

39
Sjedalo promjenljive
amortizacije
Zakretno sjedaloPrednja klupa s 2 mjesta
Pisaći stolić
F Ako je vaše vozilo tako opremljeno, okretanjem kotačića amortizaciju sjedala
prilagodite težini vozača.
F

A
ko je sjedalo opremljeno tom funkcijom,
pritiskom na ručicu možete okretati sjedalo
za 180°. Ima dva naslona za glavu i
dva sigurnosna
pojasa.
Naslon srednjeg sjedala može se preklopiti, a
njegova poleđina služi kao pisaći stolić.
F

P
ovucite remen na gornjem dijelu naslona.
Stražnja sjedala
Nagib naslona
F Nagib naslona podešava se okretanjem kotačića.
3
Ergonomija i komfor

40
Pristup trećem reduPreklapanje naslona
središnjeg sjedala
(2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i
koristiti kao stolić i držač
čaša.
Značenja mjera opreza navedena na
Naljepnicama potražite u
odgovarajućem
odjeljku.
F

Z

a pristup trećem redu, pomaknite ručicu na
vanjskom sjedalu u

drugom redu i

preklopite
naslon prema naprijed.
F

P

rilikom vraćanja naslona u

vertikalni
položaj nije potrebno dirati ručicu. F

S
pustite naslon za glavu, podignite ručicu
i


preklopite naslon.
F

Z
a vraćanje naslona u osnovni položaj
ponovo podignite ručicu.
Sjedala stražnje klupe
Pristup stražnjim sjedalima
F Spustite naslon za glavu, podignite pr vu ručicu i naslon nagnite prema naprijed.
Preklapanje naslona
F Skinite naslone za glavu i nagnite naslon,
kako je gore opisano.
F

D
esnom rukom podignite drugu polugu
i
zakrenite naslon za 5° prema natrag.
F

L
ijevom rukom potpuno preklopite naslon na
sjedište.
Ergonomija i komfor

41
Vađenje klupe
Za vađenje klupe potrebne su dvije osobe.
F

P
reklopite naslon na sjedište, kako je gore
opisano.
Provjerite položaj sigurnosnih pojasa, da
ih putnici mogu lako dosegnuti i
zakopčati.
Svaki putnik mora ispravno namjestiti svoj
naslon za glavu, kao i
podesiti i zakopčati
svoj sigurnosni pojas.
Izvađeni naslon za glavu uvijek spremite
i
dobro učvrstite.
Ne dopustite da netko putuje u
3. redu dok
je klupa u
2. redu u vertikalnom položaju.
Na preklopljeni naslon u

2
. redu ne smijete
postavljati nikakav predmet.
Podešavanje obruča
upravljača
F Dok vozilo miruje, pr vo namjestite položaj sjedala.
Iz sigurnosnih razloga taj se postupak
smije se obavljati samo kada je vozilo
zaustavljeno.
F

O

bje ručice okrenite prema naprijed za
oslobađanja stražnjih pričvrsnih mjesta.
F

Z

akrenite donji dio klupe prema naprijed
i

postavite je u

vertikalan položaj. F

O

bje ručice okrenite prema gore za
oslobađanje prednjih pričvrsnih mjesta.
F

P

odignite klupu i

izvadite je. F

O
slobodite obruč upravljača povlačenjem
ručice prema sebi.
F

N
amjestite željenu dubinu upravljača
i
zakočite ga spuštanjem ručice do kraja.
3
Ergonomija i komfor

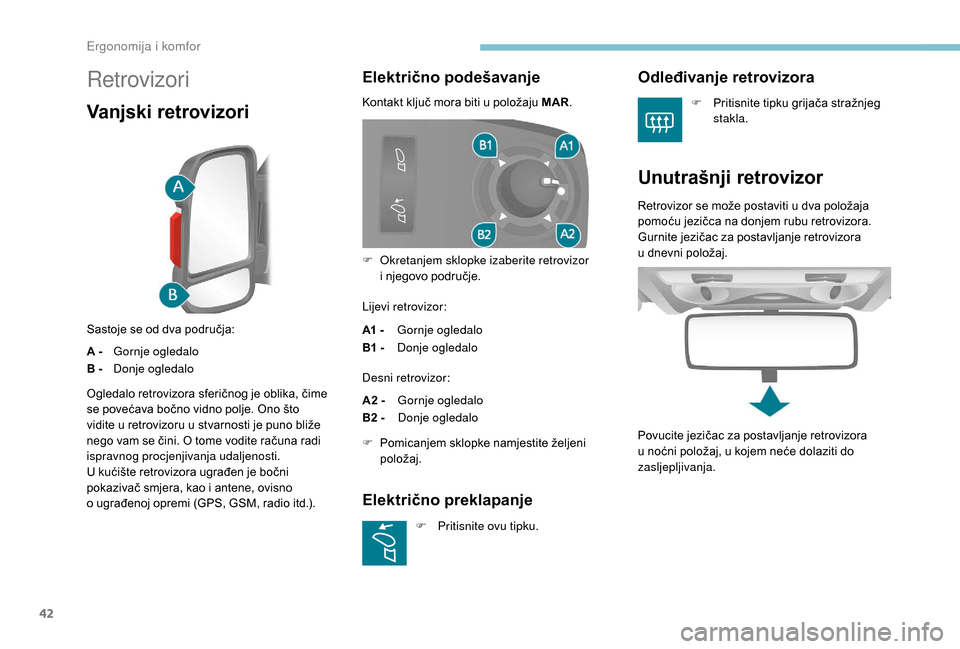

42
Retrovizori
Vanjski retrovizori
Sastoje se od dva područja:
A -Gornje ogledalo
B - Donje ogledalo
Električno podešavanje
Kontakt ključ mora biti u položaju MAR.
L ijevi retrovizor:
A1 - Gornje ogledalo
B1 - Donje ogledalo
Desni retrovizor:
A2 - Gornje ogledalo
B2 - Donje ogledalo
F

P
omicanjem sklopke namjestite željeni
položaj.
Ogledalo retrovizora sferičnog je oblika, čime
se povećava bočno vidno polje. Ono što
vidite u

retrovizoru u

stvarnosti je puno bliže
nego vam se čini. O tome vodite računa radi
ispravnog procjenjivanja udaljenosti.
U kućište retrovizora ugrađen je bočni
pokazivač smjera, kao i

antene, ovisno
o

ugrađenoj opremi (GPS, GSM, radio itd.). F

O
kretanjem sklopke izaberite retrovizor
i
njegovo područje.
Električno preklapanje
F Pritisnite ovu tipku.
Odleđivanje retrovizora
F Pritisnite tipku grijača stražnjeg stakla.
Unutrašnji retrovizor
Retrovizor se može postaviti u dva položaja
p omoću jezičca na donjem rubu retrovizora.
Gurnite jezičac za postavljanje retrovizora
u
dnevni položaj.
Povucite jezičac za postavljanje retrovizora
u
noćni položaj, u kojem neće dolaziti do
zasljepljivanja.
Ergonomija i komfor

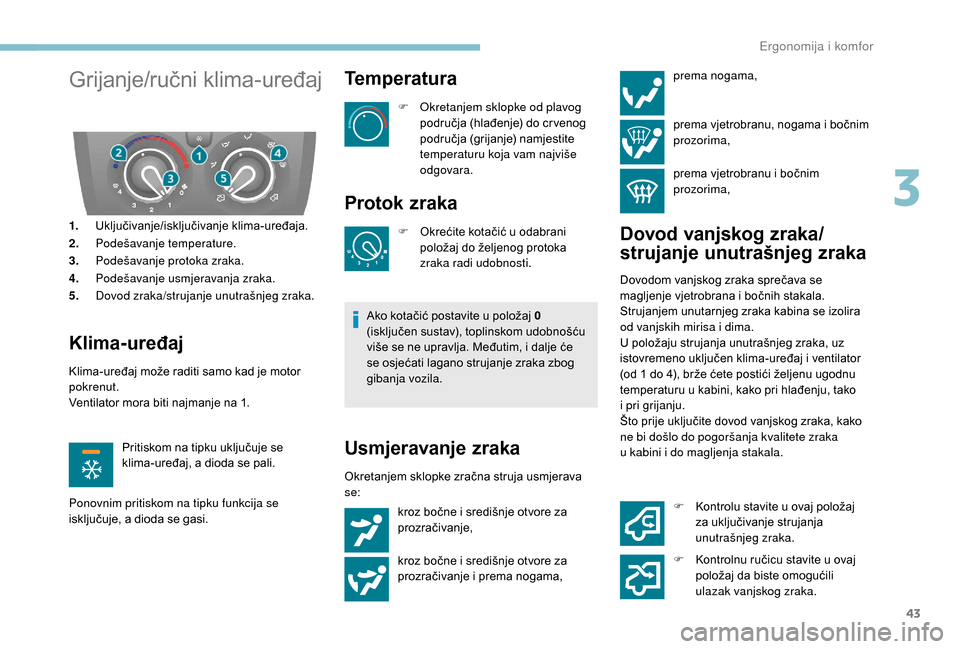

43
Grijanje/ručni klima-uređaj
1.Uključivanje/isključivanje klima-uređaja.
2. Podešavanje temperature.
3. Podešavanje protoka zraka.
4. Podešavanje usmjeravanja zraka.
5. Dovod zraka/strujanje unutrašnjeg zraka.
Klima-uređaj
Klima-uređaj može raditi samo kad je motor
pokrenut.
Ventilator mora biti najmanje na 1.
Pritiskom na tipku uključuje se
klima-uređaj, a dioda se pali.
Ponovnim pritiskom na tipku funkcija se
isključuje, a dioda se gasi.
Temperatura
F Okretanjem sklopke od plavog područja (hlađenje) do cr venog
područja (grijanje) namjestite
temperaturu koja vam najviše
odgovara.
Protok zraka
F Okrećite kotačić u odabrani
položaj do željenog protoka
zraka radi udobnosti.
Ako kotačić postavite u
položaj 0
(isključen sustav), toplinskom udobnošću
više se ne upravlja. Međutim, i dalje će
se osjećati lagano strujanje zraka zbog
gibanja vozila.
Usmjeravanje zraka
Okretanjem sklopke zračna struja usmjerava
se: prema nogama,
prema vjetrobranu, nogama i

b
očnim
prozorima,
prema vjetrobranu i bočnim
prozorima,
Dovod vanjskog zraka/
strujanje unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutarnjeg zraka kabina se izolira
od vanjskih mirisa i


dima.
U položaju strujanja unutrašnjeg zraka, uz
istovremeno uključen klima-uređaj i
ventilator
(od 1
do 4), brže ćete postići željenu ugodnu
temperaturu u
kabini, kako pri hlađenju, tako
i


pri grijanju.
Što prije uključite dovod vanjskog zraka, kako
ne bi došlo do pogoršanja kvalitete zraka
u
kabini i do magljenja stakala.
kroz bočne i

središnje otvore za
prozračivanje,
kroz bočne i

središnje otvore za
prozračivanje i

prema nogama, F

K
ontrolu stavite u ovaj položaj
za uključivanje strujanja
unutrašnjeg zraka.
F

K
ontrolnu ručicu stavite u ovaj
položaj da biste omogućili
ulazak vanjskog zraka.
3
Ergonomija i komfor

44
Automatski jednozonski
klimatizacijski uređaj
1.Automatski način rada, AUTO.
2. Isključivanje klima uređaja.
3. Potpuno isključivanje sustava.
4. Podešavanje usmjeravanja zraka.
5. Podešavanje protoka zraka.
6. Dovod zraka/strujanje zraka.
7. Brzo odmagljivanje/odleđivanje.
Automatski način rada,
AUTO
Uključivanje načina rada, FULL AUTO .F
P
rstenom koji okružuje sklopku AUTO

namjestite ugodnu temperaturu, birajući
neku vrijednost između:
-
H
I (visoko do ≈32) i
-
L
O (nisko do 16).
Sustav upravlja usmjeravanjem zraka,
protokom zraka i dovodom vanjskog zraka,
kako bi osigurao ugodnu temperaturu koja
odgovara vrijednosti prikazanoj na ekranu, kao
i dovoljno strujanje zraka u kabini.
F
P
ritisnite tipku AUTO.
Tako će se osvijetliti
sistemske funkcije koje
potvrđuje prikaz opcije
FULL AUTO . To je
uobičajeni način rada za
automatski klima-uređaj.
Osobne postavke u n ačinu
rada AUTO
U načinu rada AUTO neke funkcije mogu se
mijenjati: usmjeravanje i protok zraka, rashlađivanje
i
dovod vanjskog ili strujanje unutrašnjeg zraka.
Na ekranu se tekst FULL AUTO zamjenjuje
tekstom AUTO.
Za povratak na potpuno
automatski način rada, ponovo
pritisnite istu tipku. Na ekranu
se umjesto AUTO prikazuje
FULL AUTO .
Ako uređaj ne može postići neku zadanu
vrijednost, oznaka AUTO bljeska i
gasi se.
Pritisnite tipku AUTO za povratak u
automatsku
regulaciju.
Isključivanje klima uređaja
F Pritisnite tu tipku za isključivanje funkcije klima uređaja. Pahuljica
gasi se na ekranu.
Potpuno isključivanje
sustava
F Pritisnite tu tipku za isključivanje sustava. Dioda i ekran se gase.
Temperatura
Raspon vrijednosti podešavanja:
- p ovećavanje temperature zraka u kabini, HI
(visoko), uz zagrijavanje koje može ići do
najviše 32,
-
s

manjivanje temperature zraka u

kabini, LO
(nisko), uz rashlađivanje koje može ići do 16.
Usmjeravanje zraka
F Pritisnite jednu ili više tipki za usmjeravanje zraka:
vjetrobran i
prednja bočna stakla
(odmagljivanje i
o

dleđivanje stakala),
Ergonomija i komfor

45
središnji i bočni otvori za
p rozračivanje (prema tijelu i licu),
prednji i
stražnji donji otvori (prema
nogama).
Kombiniranjem pojedinih tipki usmjeravanje
zraka može se još bolje prilagoditi vašim
potrebama.
Protok zraka
F Pritisnite ovu tipku za povećavanje protoka zraka.
F

P
ritisnite ovu tipku za
smanjivanje protoka zraka.
Dovod vanjskog zraka/
strujanje unutrašnjeg zraka
Dodatna stražnja
ventilacija
Sustav nadomiještava serijsku
opremu za ventilaciju putničkog
prostora.
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i

bočnih stakala.
Strujanjem unutarnjeg zraka kabina se izolira
od vanjskih mirisa i
dima.
Ova funkcija omogućuje brže zagrijavanje
ili hlađenje zraka. Što prije uključite dovod vanjskog zraka, kako
ne bi došlo do pogoršanja kvalitete zraka
u

kabini i

do magljenja stakala.
F

P
ritisnite ovu tipku za
uključivanje strujanja
unutrašnjeg zraka. Žaruljica na
tipki se pali.
Dovod vanjskog zraka uspostavlja se
i

pritiskom na tipku AUTO
. Vraćanje u taj
položaj omogućuje obnavljanje zraka
u

kabini i
pospješuje odmagljivanje. Novim
pritiskom na tipku AUTO sustav prelazi
na potpuno automatski način rada, FULL
AUTO .
Ponovno pritisnite istu tipku za isključivanje
žaruljice i

uključivanje dovoda vanjskog zraka.
3
Ergonomija i komfor

46
Izlazak zraka
Pritiskom na ovu tipku uključuje se
odvođenje zraka prema van, a dioda
se pali. Ponovno pritisnite da biste
isključili.
Dovod zraka
Pritiskom na tu tipku aktivira se ulaz
vanjskog zraka u putnički prostor, a
dioda se pali. Pritisnite ponovno da
biste isključili.
Dodatni sustavi grijanja
Dodatno grijanje
Riječ je o dodatnom zagrijavanju kabine, uz
s erijsku opremu.
Može raditi neovisno o
radu motora.
Dodatni grijač ili dodatno
programabilno grijanje
To je dodatni, programabilni i neovisni sustav
k oji zagrijava rashladnu tekućinu dizel motora,
radi lakšeg pokretanja motora.
Pospješuje odleđivanje i
odmagljivanje stakala
i, ako je vozilo tako opremljeno, grijanje
sjedala.
Automatsko dodatno
grijanje
Taj dodatni sustav automatski počinje
djelovati nakon uključivanja kontakta. Njegovo
uključivanje ovisi o
vanjskoj temperaturi i o
temperaturi u


vozilu.
Njegov rad automatski se prekida nakon
ručnog uključivanja grijanja. Kabina se brže zagrijava.
Sustav treba programirati kako bi se uključio
prije vašeg ulaska u vozilo.
Dopunsko grijanje
U izvedbi s 2 – 3 mjesta nalazi se ispod sjedala
v ozača, a strujanje zraka usmjereno je prema
naprijed.
U izvedbi s
5 – 9 mjesta nalazi se
u
stražnjem dijelu vozila. Ovisno
o
izvedbi, zrak puše izravno iz
stražnjeg dijela ili se razvodi kroz
rampu ispod oba reda sjedala.
F

G
rijanje se uključuje i isključuje
pritiskom na ovaj prekidač.
Dioda je upaljena kad je grijanje
uključeno.
To grijanje isključite prilikom brzog odleđivanja
ili odmagljivanja stakala.
Grijanje i/ili klimatizacija
u stražnjem dijelu
Ako je vaše vozilo opremljeno dodatnim
sklopom klima-uređaja u
stražnjem dijelu
vozila: razvodna rampa nalazi se na stropu, a
dobro usmjeravanje hladnog zraka osiguravaju
pripadajući ventilacijski otvori.
Ergonomija i komfor
