2018 Peugeot 508 Vodič za korisnike (in Croatian)

223
Nakon zamjene kotača
S tankim rezer vnim kotačem
Vožnja s više od jednog tankog rezer vnog
kotača nije dopuštena.Posjetite mrežu PEUGEOT ili neku
stručnu radionicu što je prije moguće kako
biste provjerili zategnutost vijaka i tlak
u
rezer vnom kotaču.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti.
Zamjena žarulje
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
F

n
e čistite ih suhom ili abrazivnom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili neko
sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja,
ne usmjeravajte mlaz duže vrijeme
na farove, na svjetla ni po njihovom
obodu, kako se ne bi oštetio zaštitni lak
i brtva. Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne ostavlja
dlačice.
Obavezno treba upotrebljavati samo
žarulje bez ultraljubičastog zračenja (UV)
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika.
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih
i
stražnjih svjetala normalna je pojava; ona
će nestati nekoliko minuta nakon paljenja
svjetala.
Elektroluminiscentne diode (LED)
Za zamjenu ovih žarulja, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
F

O

stale vijke do kraja zategnite samo
ključem za skidanje kotača 5 .
F

N

a vijke postavite kapice (ovisno o opremi).
F

S

premite alat.
Preporučuje se sljedeće:
-

i

sključite neke funkcije za pomoć
u vožnji (Active Safety Brake,
prilagodljivi tempomat s funkcijom Stop
itd.), kao što je prikazano na naljepnici
na kotaču,
-

n

emojte voziti brzinom većom od
80

km/h.
8
U slučaju kvara

224

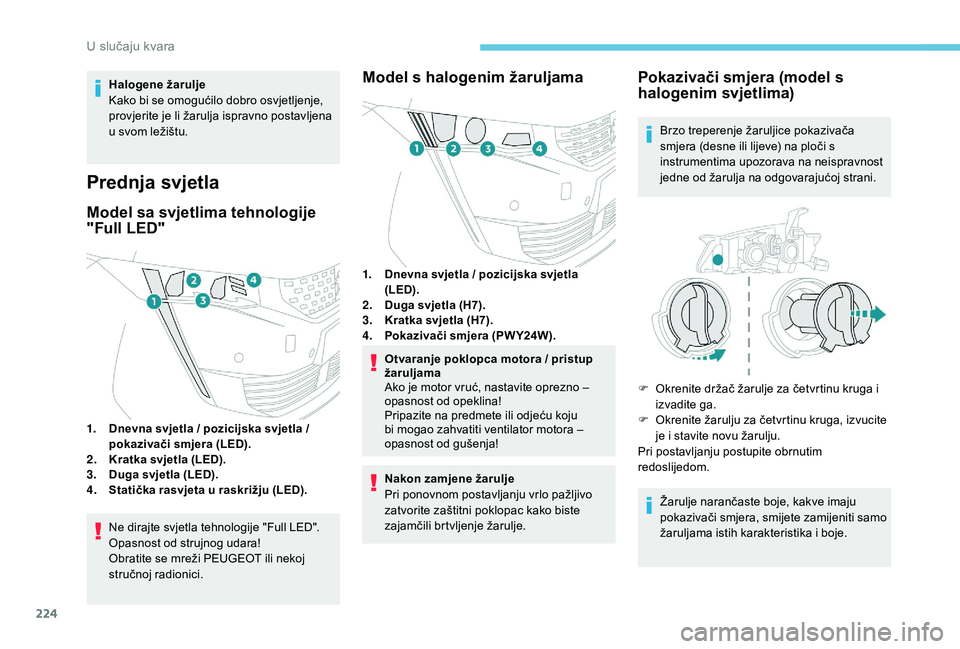

Halogene žarulje
Kako bi se omogućilo dobro osvjetljenje,
provjerite je li žarulja ispravno postavljena
u svom ležištu.
Prednja svjetla
Model sa svjetlima tehnologije
"Full LED"
1.Dnevna svjetla / pozicijska svjetla /
pokazivači smjera (LED).
2. Kratka svjetla (LED).
3. Duga svjetla (LED).
4. Statička rasvjeta u raskrižju (LED).
Ne dirajte svjetla tehnologije "Full LED".
Opasnost od strujnog udara!
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Model s halogenim žaruljama
1.Dnevna svjetla / pozicijska svjetla
(LED).
2. Duga svjetla (H7).
3. Kratka svjetla (H7).
4. Pokazivači smjera (PW Y24W).
Otvaranje poklopca motora / pristup
žaruljama
Ako je motor vruć, nastavite oprezno –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju
bi mogao zahvatiti ventilator motora –
opasnost od gušenja!
Nakon zamjene žarulje
Pri ponovnom postavljanju vrlo pažljivo
zatvorite zaštitni poklopac kako biste
zajamčili brtvljenje žarulje.
Pokazivači smjera (model s
halogenim svjetlima)
Brzo treperenje žaruljice pokazivača
smjera (desne ili lijeve) na ploči s
instrumentima upozorava na neispravnost
jedne od žarulja na odgovarajućoj strani.
F

O
krenite držač žarulje za četvrtinu kruga i
izvadite ga.
F

O
krenite žarulju za četvrtinu kruga, izvucite
je i stavite novu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti samo
žaruljama istih karakteristika i boje.
U slučaju kvara

225

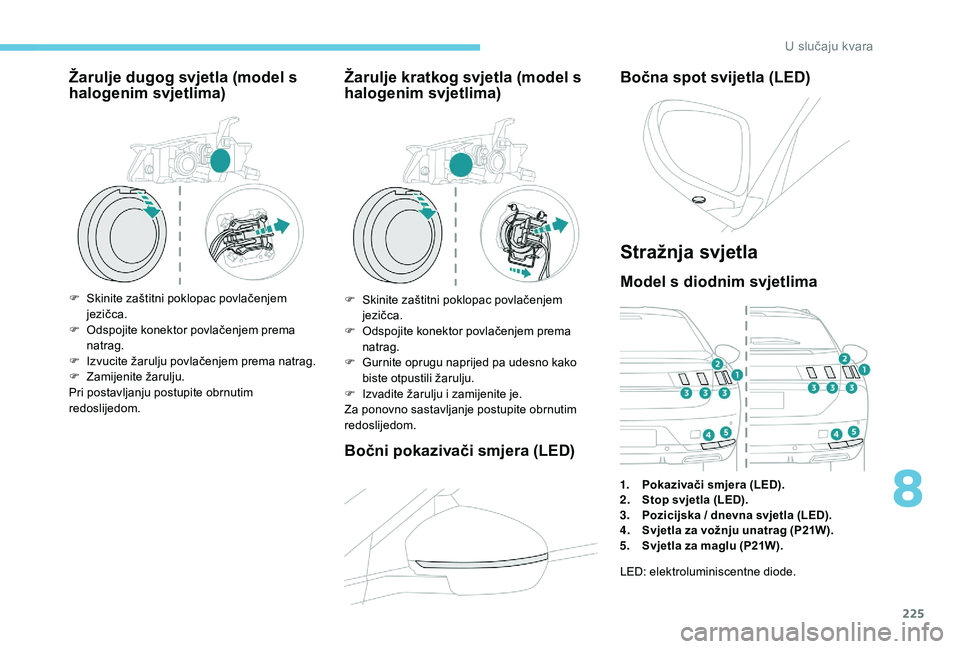

Žarulje dugog svjetla (model s
halogenim svjetlima)
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor povlačenjem prema
natrag.
F

I
zvucite žarulju povlačenjem prema natrag.
F

Z
amijenite žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
Žarulje kratkog svjetla (model s
halogenim svjetlima)
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor povlačenjem prema
natrag.
F

G
urnite oprugu naprijed pa udesno kako
biste otpustili žarulju.
F

I
zvadite žarulju i zamijenite je.
Za ponovno sastavljanje postupite obrnutim
redoslijedom.
Bočni pokazivači smjera (LED) Bočna spot svijetla (LED)
Stražnja svjetla
Model s diodnim svjetlima
1.
Pokazivači smjera (LED).
2. Stop svjetla (LED).
3. Pozicijska / dnevna svjetla (LED).
4. Svjetla za vožnju unatrag (P21W).
5. Svjetla za maglu (P21W).
LED: elektroluminiscentne diode.
8
U slučaju kvara

226

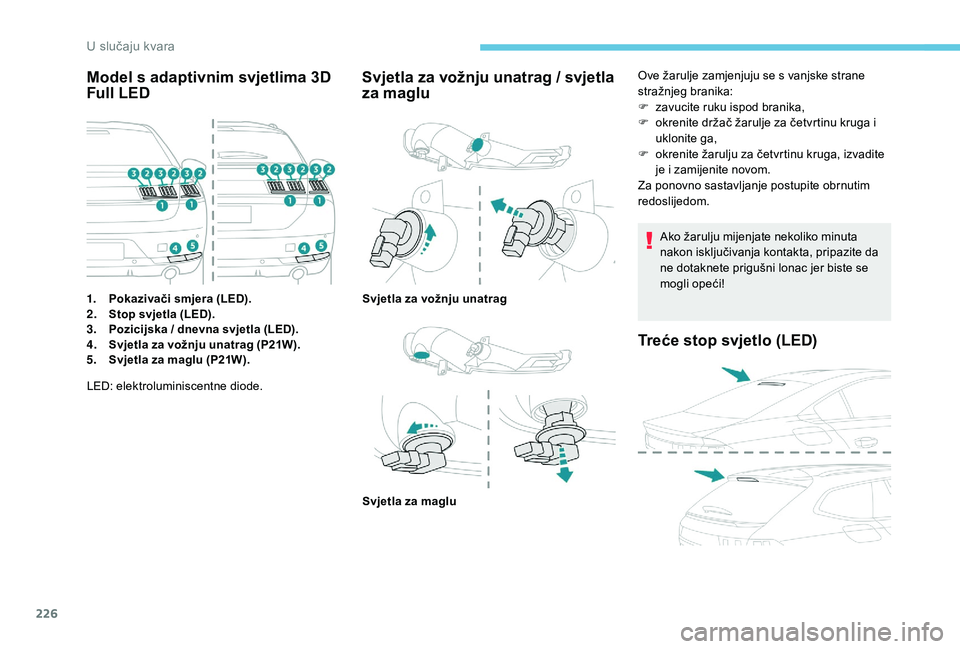

Model s adaptivnim svjetlima 3D
Full LED
1.Pokazivači smjera (LED).
2. Stop svjetla (LED).
3. Pozicijska / dnevna svjetla (LED).
4. Svjetla za vožnju unatrag (P21W).
5. Svjetla za maglu (P21W).
Svjetla za vožnju unatrag / svjetla
za maglu
LED: elektroluminiscentne diode. Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika:
F

z
avucite ruku ispod branika,
F
o
krenite držač žarulje za četvrtinu kruga i
uklonite ga,
F
o
krenite žarulju za četvrtinu kruga, izvadite
je i zamijenite novom.
Za ponovno sastavljanje postupite obrnutim
redoslijedom.
Ako žarulju mijenjate nekoliko minuta
nakon isključivanja kontakta, pripazite da
ne dotaknete prigušni lonac jer biste se
mogli opeći!
Svjetla za vožnju unatrag
Svjetla za maglu
Treće stop svjetlo (LED)
U slučaju kvara

227
Svjetla registarske pločice (LED)
Zamjena osigurača
Pristup alatima
Štipaljka se nalazi iza poklopca kućišta
osigurača.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

l
ocirati neispravan osigurač s pomoću
tablica i shema namjene osigurača. Za rad na osiguraču:
F

k
oristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite
stanje njegove niti,
F
u
vijek zamijenite neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu
u mreži PEUGEOT ili u nekoj stručnoj radionici.
F
P
otpuno izvadite poklopac i okrenite ga.
F
I
zvadite štipaljku iz ležišta.
F

O

tkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela. F

O
tvorite pretinac za rukavice.
F
P
ritisnite ručicu na sredini poklopca kućišta
osigurača.
F
S
pustite poklopac do kraja.
F
I
zvadite štipaljku iz ležišta. Tablice namjene osigurača i odgovarajuće
sheme dostupne su u mreži PEUGEOT ili
stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u tablicama namjene mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
8
U slučaju kvara

228
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i izbornom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
PEUGEOT otklanja svaku odgovornost za
troškove nastale popravcima vašeg vozila
ili za njegov neispravan rad zbog ugradnje
dodatne opreme koju nije isporučio ni
preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, osobito ako svi
dodatno priključeni uređaji ukupno troše
više od 10 miliampera.

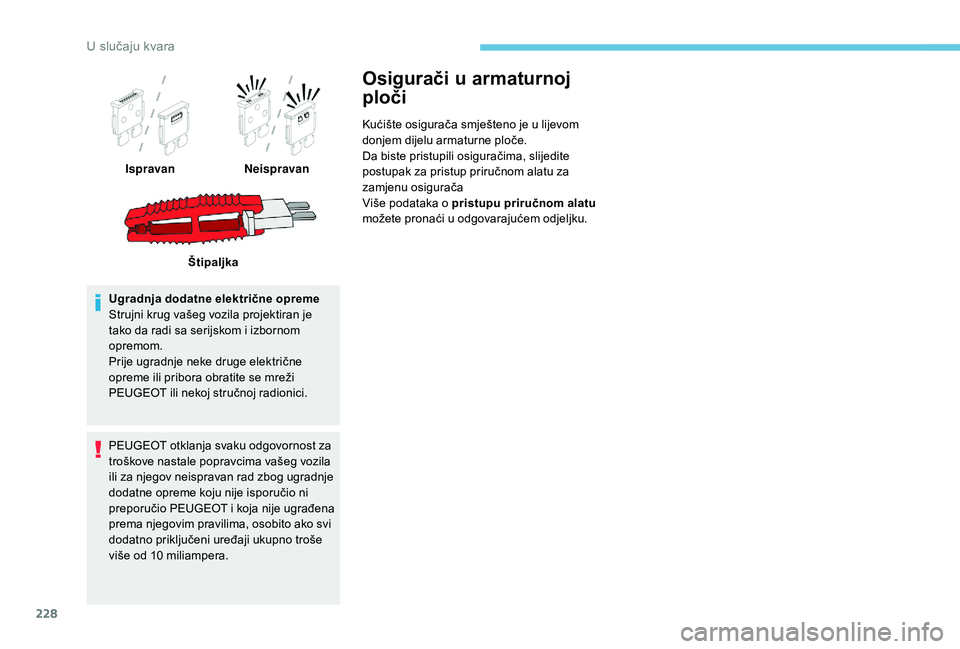

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.
Da biste pristupili osiguračima, slijedite
postupak za pristup priručnom alatu za
zamjenu osigurača
Više podataka o pristupu priručnom alatu
možete pronaći u odgovarajućem odjeljku.
Ispravan
Neispravan
Štipaljka
U slučaju kvara

229

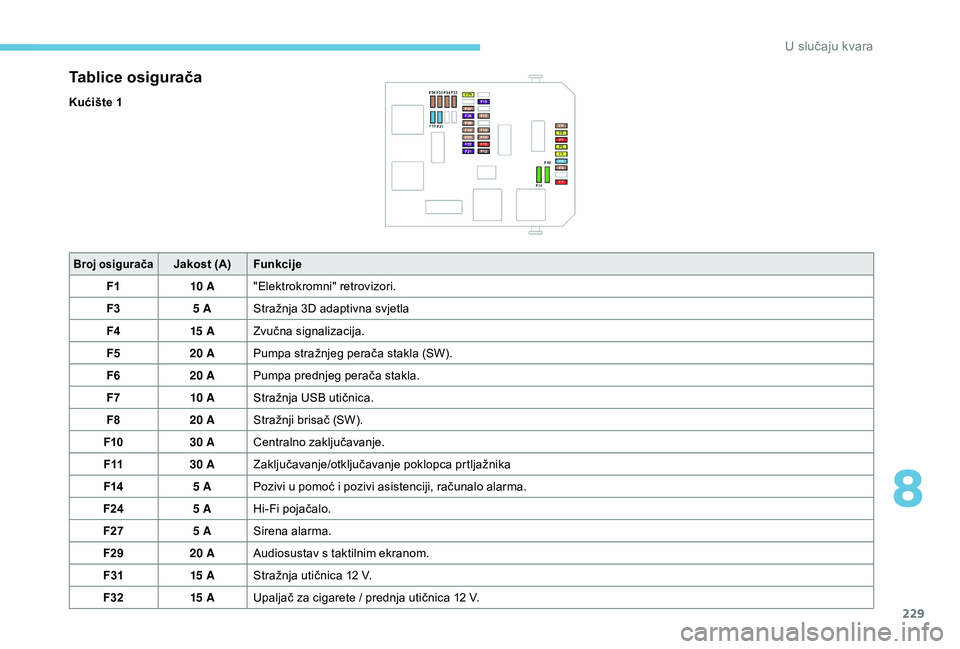

Tablice osigurača
Kućište 1
Broj osiguračaJakost (A)Funkcije
F1 10 A"Elektrokromni" retrovizori.
F3 5 AStražnja 3D adaptivna svjetla
F4 15 AZvučna signalizacija.
F5 20 APumpa stražnjeg perača stakla (SW).
F6 20 APumpa prednjeg perača stakla.
F7 10 AStražnja USB utičnica.
F8 20 AStražnji brisač (SW).
F10 30 ACentralno zaključavanje.
F11 30 AZaključavanje/otključavanje poklopca prtljažnika
F14 5 APozivi u pomoć i pozivi asistenciji, računalo alarma.
F24 5 AHi-Fi pojačalo.
F27 5 ASirena alarma.
F29 20 AAudiosustav s taktilnim ekranom.
F31 15 AStražnja utičnica 12 V.
F32 15 AUpaljač za cigarete / prednja utičnica 12 V.
8
U slučaju kvara

230

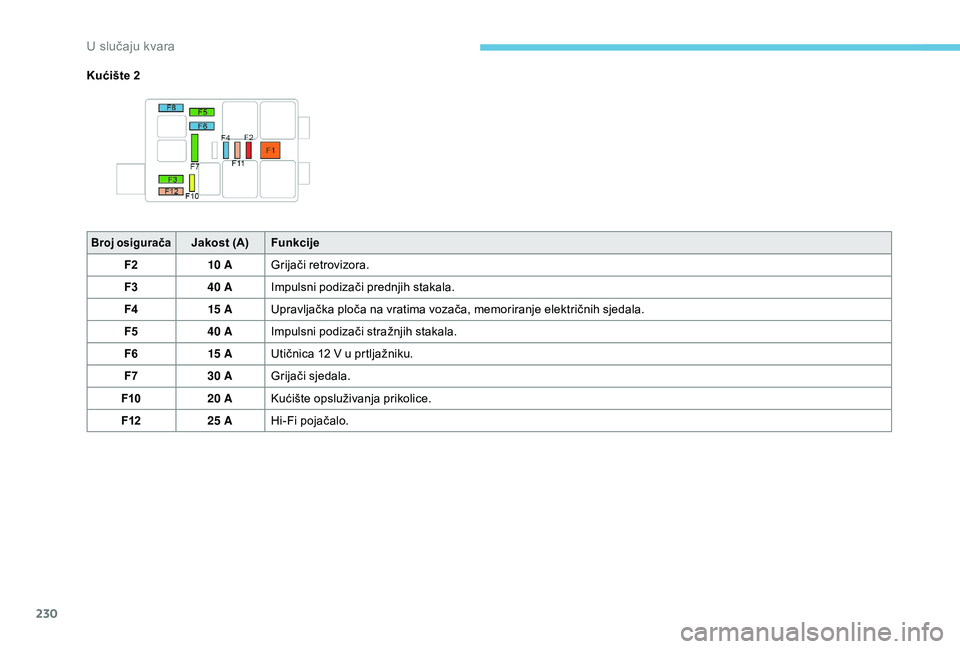

Kućište 2
Broj osiguračaJakost (A)Funkcije
F2 10 AGrijači retrovizora.
F3 40 AImpulsni podizači prednjih stakala.
F4 15 AUpravljačka ploča na vratima vozača, memoriranje električnih sjedala.
F5 40 AImpulsni podizači stražnjih stakala.
F6 15 AUtičnica 12 V u prtljažniku.
F7 30 AGrijači sjedala.
F10 20 AKućište opsluživanja prikolice.
F12 25 AHi-Fi pojačalo.
U slučaju kvara
