2018 Peugeot 308 tow

215
Akumulator 12 V
Sposób postępowania w przypadku
u ruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Informacje ogólne
Kwasowo-ołowiowe akumulatory rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i
ołów.
Należy je utylizować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami domowymi.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w
miejscu z dobrą wentylacją
i
z dala od otwartego ognia lub źródeł
iskier, aby uniknąć ryzyka wybuchu
i
pożaru.
Po zakończeniu pracy należy umyć ręce. Wersje wyposażone w
układ Stop &
Start mają akumulator ołowiowy 12 V
o specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Przed przystąpieniem do jakichkolwiek prac
Unieruchomić pojazd, zaciągnąć hamulec
postojowy, ustawić skrzynię biegów w
położeniu
neutralnym, po czym wyłączyć zapłon.
Sprawdzić, czy wszystkie urządzenia
elektryczne są wyłączone.
Dostęp do akumulatora
F Zdjąć plastikową osłonę w celu odsłonięcia
zacisku (+).
Zacisk (-) akumulatora jest niedostępny.
Oddalony punkt masowy znajduje się na
silniku.
Akumulator znajduje się pod pokrywą komory
silnika.
Aby uzyskać dostęp:
F

O

tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a

następnie z

zewnątrz.
F

Z

amocować podpórkę pokrywy silnika.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia rozruchowego.
Nigdy nie uruchamiać silnika przez
podłączanie prostownika.
Nie używać urządzenia rozruchowego
o
napięciu 24 V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego
napięcie znamionowe wynosi 12
V,
a
pojemność odpowiada co najmniej
pojemności rozładowanego akumulatora.
Obydwa samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła
i t d .) .
Zwrócić uwagę, aby przewody rozruchowe
nie przebiegały w
pobliżu ruchomych
części silnika (wentylator, paski itd.).
Nie odłączać zacisku (+) podczas pracy
silnika.
8
W

216
F Uruchomić silnik pojazdu z akumulatorem
pomocniczym i pozwolić mu pracować
przez kilka minut.
F

W
łączyć rozrusznik w pojeździe
z
rozładowanym akumulatorem i uruchomić
silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i
poczekać chwilę przed ponowną
próbą.
F

P
oczekać, aż silnik zacznie pracować na
wolnych obrotach.
F

O
dłączyć przewody rozruchowe
w
odwrotnej kolejności .
F

Z
ałożyć plastikową osłonę zacisku (+), jeżeli
pojazd jest w
nią wyposażony.
F

P
odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez
30
minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
Pewne funkcje, w
tym Stop & Start,
pozostają niedostępne, dopóki akumulator
nie osiągnie wystarczającego poziomu
naładowania.Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-

w p
rzypadku jazdy głównie na krótkich
trasach,
-

j
eżeli przewiduje się dłuższy postój tr wający
kilka tygodni.
Skontaktować się z
ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym. Ładując akumulator we własnym zakresie,
korzystać wyłącznie z
prostownika do
akumulatorów ołowiowych o
napięciu
znamionowym 12
V.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zamieniać biegunów.
Nie trzeba odłączać akumulatora.
F

W
yłączyć zapłon.
F

W
yłączyć wszystkie odbiorniki energii
elektrycznej (radio, światła, wycieraczki
szyb itd.).
F

U

nieść plastikową osłonę zacisku (+), jeżeli
pojazd jest w

nią wyposażony.
F

P

odłączyć czer wony przewód do zacisku
(+) rozładowanego akumulatora A (przy
zagiętej metalowej części), a

następnie do
zacisku (+) akumulatora pomocniczego B
albo urządzenia rozruchowego.
F

J

eden koniec przewodu zielonego
lub czarnego podłączyć do zacisku
(-) akumulatora pomocniczego B albo
urządzenia rozruchowego (lub do punktu
masowego pojazdu z

akumulatorem
pomocniczym).
F

D

rugi koniec przewodu zielonego lub
czarnego podłączyć do punktu masowego
C pojazdu z

rozładowanym akumulatorem.
W razie awarii

217
Nigdy nie próbować ładować
zamarzniętego akumulatora – ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym, gdzie
mechanik sprawdzi, czy wewnętrzne
elementy nie są uszkodzone i
czy
obudowa nie jest pęknięta, co mogłoby
spowodować ryzyko wycieku toksycznego
i
korozyjnego kwasu.
F

W

yłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby uniknąć
przeskoku iskry.
F

S

prawdzić, czy przewody prostownika nie
są uszkodzone.
F

P

odnieść plastikową osłonę zacisku (+),
jeżeli pojazd jest w

nią wyposażony.
F

P

odłączyć przewody prostownika B
w

następujący sposób:
-

C

zer wony przewód dodatni (+) do zacisku
(+) akumulatora A .
-

C

zarny przewód ujemny (-) do punktu
masowego C samochodu.
F

P

o zakończeniu ładowania najpier w
wyłączyć prostownik B , a

potem odłączyć
przewody od akumulatora A .Obecność tej etykiety wskazuje, że należy
koniecznie używać wyłącznie prostownika
12
V. Użycie innego urządzenia grozi
nieodwracalnym uszkodzeniem osprzętu
elektrycznego związanego z funkcją Stop
& Start.
Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i
stanu
naładowania akumulatora (do około 8
g o dz i n).
Odłączanie akumulatora
Aby utrzymać poziom naładowania
wystarczający do uruchomienia silnika, zaleca
się odłączenie akumulatora w
przypadku
bardzo długiego postoju samochodu.
Przed odłączeniem akumulatora:
F

z
amknąć wszystkie elementy (drzwi,
bagażnik, szyby, dach),
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki szyb,
światła itd.),
F

w
yłączyć zapłon i odczekać cztery minuty.
Wystarczy odłączyć tylko zacisk (+)
akumulatora.
Klema szybkiego zdejmowania
Odłączenie zacisku (+)
F

P
odnieść maksymalnie dźwignię A , aby
zwolnić klemę B .
F

P
odważyć i zdjąć klemę B.
8
W razie awarii

218
Po podłączeniu akumulatora
Po ponownym podłączeniu akumulatora
włączyć zapłon i zaczekać 1 minutę przed
uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych. W razie
wystąpienia drobnych problemów należy
skontaktować się z
ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
Na podstawie informacji znajdujących się
w
odpowiednim rozdziale należy samodzielnie
przeprowadzić inicjalizację (w
zależności od
wersji):
-

k
luczyka z pilotem zdalnego sterowania,
-

z
asłon przyciemniających ze sterowaniem
elektr ycznym,
-
i

tp.Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i
stanu
naładowania akumulatora (do około 8
g o dz i n).
Holowanie
Sposób postępowania w przypadku holowania
n aszego samochodu lub holowania innego
pojazdu z
użyciem zdejmowanego zaczepu
holowniczego.
Dostęp do narzędzi
Zaczep holowniczy znajduje się w bagażniku
po d podłogą.
Aby uzyskać dostęp:
F

o
tworzyć bagażnik,
F

po
dnieść podłogę,
F

w
yjąć zaczep holowniczy ze skrzynki.
Podłączenie zacisku (+)
Nie naciskać dźwigni na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
klema jest nieprawidłowo ustawiona.
Powtórzyć procedurę.
F

P

odnieść maksymalnie dźwignię A
.
F

Z

ałożyć klemę B na zacisk (+)
.
F

W

cisnąć klemę B do oporu.
F

O

puścić dźwignię A
, aby zablokować
klemę B .
W razie awarii

219

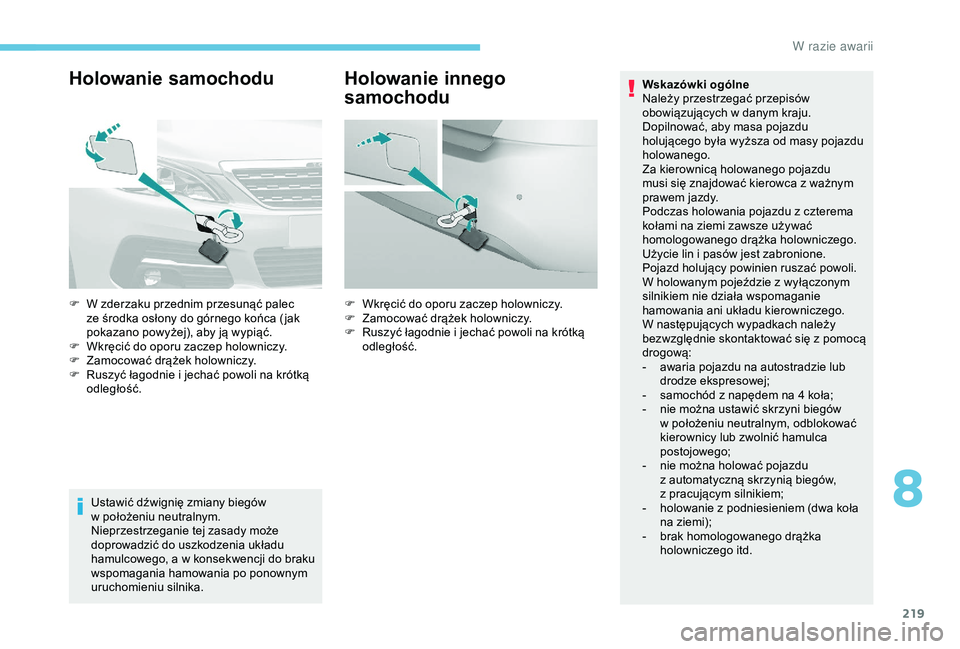

Holowanie samochodu
Ustawić dźwignię zmiany biegów
w położeniu neutralnym.
Nieprzestrzeganie tej zasady może
doprowadzić do uszkodzenia układu
hamulcowego, a
w konsekwencji do braku
wspomagania hamowania po ponownym
uruchomieniu silnika.
Holowanie innego
samochoduWskazówki ogólne
Należy przestrzegać przepisów
obowiązujących w
danym kraju.
Dopilnować, aby masa pojazdu
holującego była wyższa od masy pojazdu
holowanego.
Za kierownicą holowanego pojazdu
musi się znajdować kierowca z
ważnym
prawem jazdy.
Podczas holowania pojazdu z
czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i
pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
W holowanym pojeździe z
wyłączonym
silnikiem nie działa wspomaganie
hamowania ani układu kierowniczego.
W następujących wypadkach należy
bezwzględnie skontaktować się z
pomocą
drogową:
-

a
waria pojazdu na autostradzie lub
drodze ekspresowej;
-

s
amochód z napędem na 4 koła;
-

n
ie można ustawić skrzyni biegów
w
położeniu neutralnym, odblokować
kierownicy lub zwolnić hamulca
postojowego;
-

n
ie można holować pojazdu
z
automatyczną skrzynią biegów,
z
pracującym silnikiem;
-

h
olowanie z podniesieniem (dwa koła
na ziemi);
-

b
rak homologowanego drążka
holowniczego itd.
F

W z

derzaku przednim przesunąć palec
ze środka osłony do górnego końca ( jak
pokazano powyżej), aby ją wypiąć.
F

W

kręcić do oporu zaczep holowniczy.
F

Z

amocować drążek holowniczy.
F

R

uszyć łagodnie i

jechać powoli na krótką
odległość. F

W

kręcić do oporu zaczep holowniczy.
F

Z

amocować drążek holowniczy.
F

R

uszyć łagodnie i

jechać powoli na krótką
odległość.
8
W

221
Dane silników i masy
p rzyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
r ejestracyjnym pojazdu oraz w dokumentacji
handlowej.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z
warunkami ustalonymi
przez przepisy europejskie (dyrektywa
1999/99/WE).
Aby uzyskać więcej informacji, należy
skontaktować się z
ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Masy pojazdu i p rzyczep
Wartości mas pojazdów i przyczep samochodu
p odano w dowodzie rejestracyjnym, jak również
w
dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z
ASO sieci PEUGEOT lub
warsztatem specjalistycznym. Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000
metrów
n.p.m. Obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej
wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37 °C, należy
ograniczyć masę holowanej przyczepy.
Holowanie przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100 km/h (należy przestrzegać przepisów
obowiązujących w
danym kraju).
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie silnika
pracującego na biegu jałowym przez 1 do
2
minut po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
9
D

2
Pierwsze kroki
Nacisnąć: Włączanie/wyłączanie.
Obrót: regulacja głośności.
Krótkie naciśnięcie: zmiana
źródła dźwięku (radio, USB, AUX
(po podłączeniu urządzenia),,
streaming).
Długie naciśnięcie: wyświetlenie
menu Telefon (po podłączeniu
telefonu).
Ustawianie parametrów audio:
Balans przód/tył, balans lewo/prawo,
tony niskie/wysokie, głośność,
bar wa dźwięku.
Włączanie/wyłączanie
automatycznej regulacji głośności
(dostosowana do prędkości
p o j a zd u).
Radio:
Krótkie naciśnięcie: wyświetlenie
listy stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie
listy folderów.
Długie naciśnięcie: wyświetlenie
dostępnych opcji sortowania. Wybór trybu wyświetlania ekranu,
dostępne następujące opcje:
Data, Funkcje audio, Komputer
pokładowy, Telefon.
Potwierdzenie albo wyświetlanie
menu kontekstowego.
Przyciski od 1 do 6.
Krótkie naciśnięcie: wybór
zapamiętanej stacji radiowej.
Długie naciśnięcie: zapamiętanie
stacji.
Radio:
Automatyczne wyszukiwanie
(strojenie) krokowe niższej/wyższej
częstotliwości stacji radiowej.
Media:
Wybór poprzedniego/następnego
utworu USB, streamingu.
Przewijanie listy.
Radio:
Ręczne wyszukiwanie (strojenie)
krokowe niższej/wyższej
częstotliwości stacji radiowej.
Wybór poprzedniego/następnego
folderu MP3.
Media:
Wybór poprzedniego/następnego
folderu/rodzaju/wykonawcy/listy
odtwarzania na urządzeniu USB.
Przewijanie listy.Anulowanie bieżącej operacji.
Przejście o
jeden poziom do góry
(menu lub folderu).
Dostęp do głównego menu.
Włączanie/wyłączanie funkcji TA
(informacji o
ruchu drogowym).
Długie naciśnięcie: wybór typu
informacji.
Wybór pasm FM/DAB/AM.
Przełączniki przy kierownicy
Przełączniki przy
kierownicy − typ 1
Radio:
Wybór poprzedniej/następnej
zapamiętanej stacji radiowej.
Wybór poprzedniej/następnej
pozycji z
menu lub listy.
Media:
Wybór poprzedniego utworu.
Wybór poprzedniej/następnej
pozycji z
menu lub listy.
R\256

3
Radio:
Krótkie naciśnięcie: wyświetlenie
listy stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie
listy folderów.
Długie naciśnięcie: wyświetlenie
dostępnych opcji sortowania.
Poza połączeniem telefonicznym:
Krótkie naciśnięcie: zmiana źródła
dźwięku (radio, USB, AUX (po podłączeniu
urządzenia), odtwarzacz CD, streaming).
Potwierdzenie, jeśli otwarte jest menu
„Telefon ”.
Długie naciśnięcie: otworzenie menu
„ Telefon ”.
W przypadku połączenia
telefonicznego:
Krótkie naciśnięcie: odebranie połączenia.
Długie naciśnięcie: odrzucenie połączenia.
Podczas połączenia telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie
połączenia.
Potwierdzenie wyboru.
Zwiększenie głośności. Zmniejszenie głośności.
Wyłączenie/przywrócenie dźwięku:
jednoczesne naciśnięcie przycisków
zwiększenia i
zmniejszenia
głośności.

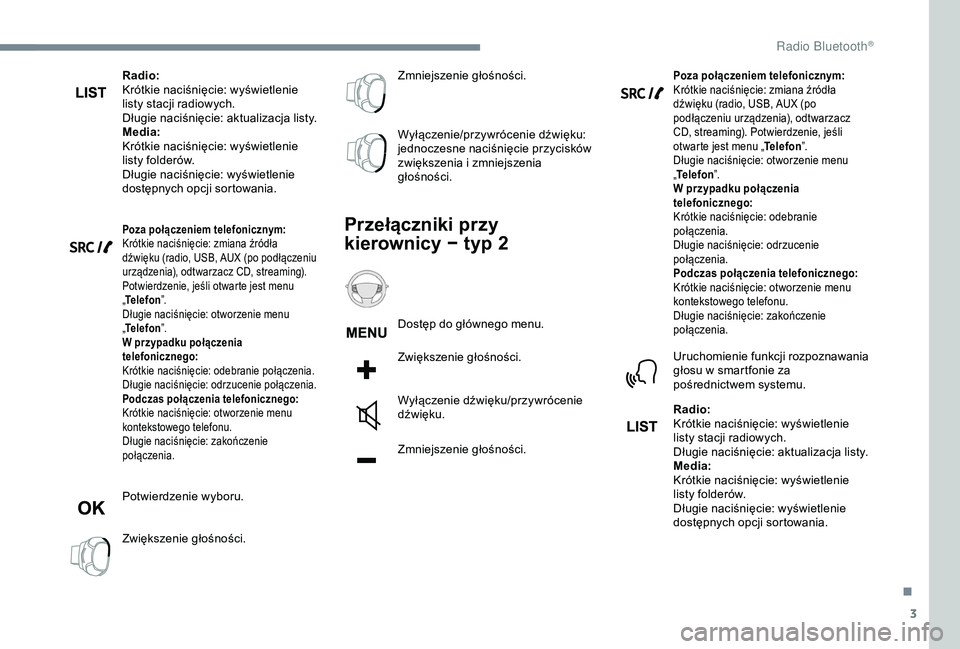

Przełączniki przy
kierownicy − typ 2
Dostęp do głównego menu.
Zwiększenie głośności.
Wyłączenie dźwięku/przywrócenie
dźwięku.
Zmniejszenie głośności.
Poza połączeniem telefonicznym:
Krótkie naciśnięcie: zmiana źródła
dźwięku (radio, USB, AUX (po
podłączeniu urządzenia), odtwarzacz
CD, streaming). Potwierdzenie, jeśli
otwarte jest menu „ Telefon”.
Długie naciśnięcie: otworzenie menu
„ Telefon ”.
W przypadku połączenia
telefonicznego:
Krótkie naciśnięcie: odebranie
połączenia.
Długie naciśnięcie: odrzucenie
połączenia.
Podczas połączenia telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie
połączenia.
Uruchomienie funkcji rozpoznawania
głosu w smartfonie za
pośrednictwem systemu.
Radio:
Krótkie naciśnięcie: wyświetlenie
listy stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie
listy folderów.
Długie naciśnięcie: wyświetlenie
dostępnych opcji sortowania.
.
R\256
