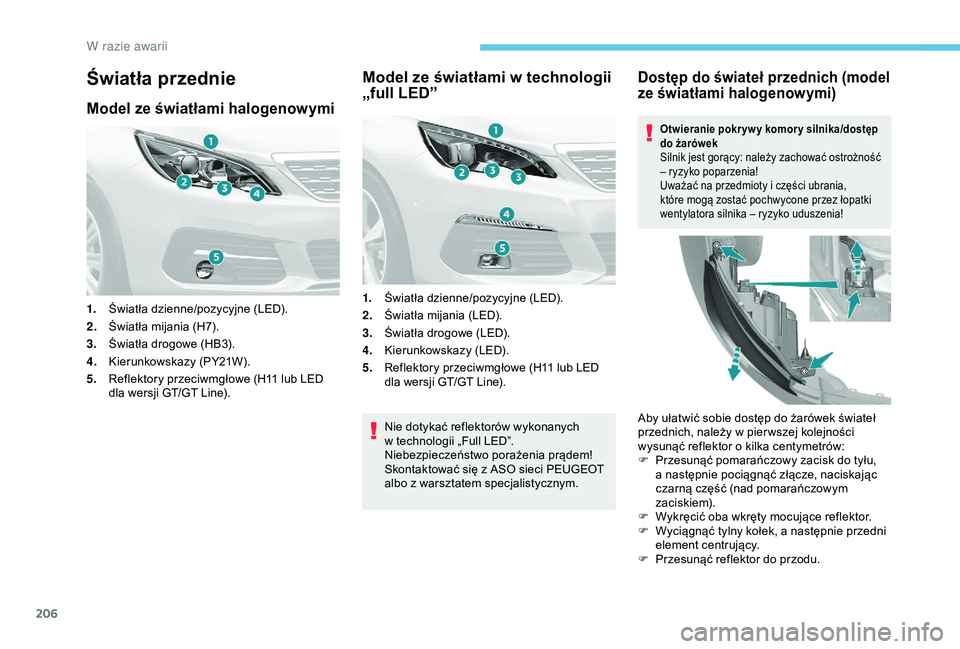

206
Światła przednie
Model ze światłami halogenowymi
1.Światła dzienne/pozycyjne (LED).
2. Światła mijania (H7).
3. Światła drogowe (HB3).
4. Kierunkowskazy (PY21W).
5. Reflektory przeciwmgłowe (H11 lub LED
dla wersji GT/GT Line).
Model ze światłami w technologii
„f ull LED”
1. Światła dzienne/pozycyjne (LED).
2. Światła mijania (LED).
3. Światła drogowe (LED).
4. Kierunkowskazy (LED).
5. Reflektory przeciwmgłowe (H11 lub LED
dla wersji GT/GT Line).
Nie dotykać reflektorów wykonanych
w
technologii „Full LED”.
Niebezpieczeństwo porażenia prądem!
Skontaktować się z
ASO sieci PEUGEOT
albo z
warsztatem specjalistycznym.
Dostęp do świateł przednich (model
ze światłami halogenowymi)
Otwieranie pokr yw y komor y silnika/dostęp
do żarówek
Silnik jest gorący: należy zachować ostrożność
– ryzyko poparzenia!
Uważać na przedmioty i części ubrania,
które mogą zostać pochwycone przez łopatki
wentylatora silnika – ryzyko uduszenia!
Aby ułatwić sobie dostęp do żarówek świateł
przednich, należy w pier wszej kolejności
wysunąć reflektor o
kilka centymetrów:
F

P
rzesunąć pomarańczowy zacisk do tyłu,
a
następnie pociągnąć złącze, naciskając
czarną część (nad pomarańczowym
z ac i sk i e m).
F

W
ykręcić oba wkręty mocujące reflektor.
F

W
yciągnąć tylny kołek, a następnie przedni
element centrujący.
F

P
rzesunąć reflektor do przodu.
W razie awarii

207
Światła mijania (model ze światłami
halogenowymi)Światła drogowe (model ze światłami
halogenowymi)
Obszar za prawym reflektorem może być
bardzo gorący (przewody odprowadzające
spaliny): ryzyko oparzenia.
F

Z

djąć plastikową pokrywę, pociągając za
występ.
F

O

dłączyć złącze żarówki.
F

R

ozłączyć dwie sprężyny (nacisnąć
i

odsunąć na zewnątrz).
F

W

yjąć i

wymienić żarówkę.
W celu zamontowania wykonać te czynności
w

odwrotnej kolejności. F

Z
djąć plastikową pokrywę, pociągając za
występ.
F

O
brócić złącze z żarówką o ćwierć obrotu.
F

W
yjąć i wymienić żarówkę.
W celu zamontowania wykonać te czynności
w

odwrotnej kolejności.
Reflektory przeciwmgłowe (oprócz
wersji GT/GT Line).
F Wypiąć ramkę ozdobną, pociągając górną
część (wycięcie).
F

W
ykręcić dwa wkręty, aby wyjąć światło
z
obudowy.
8
W

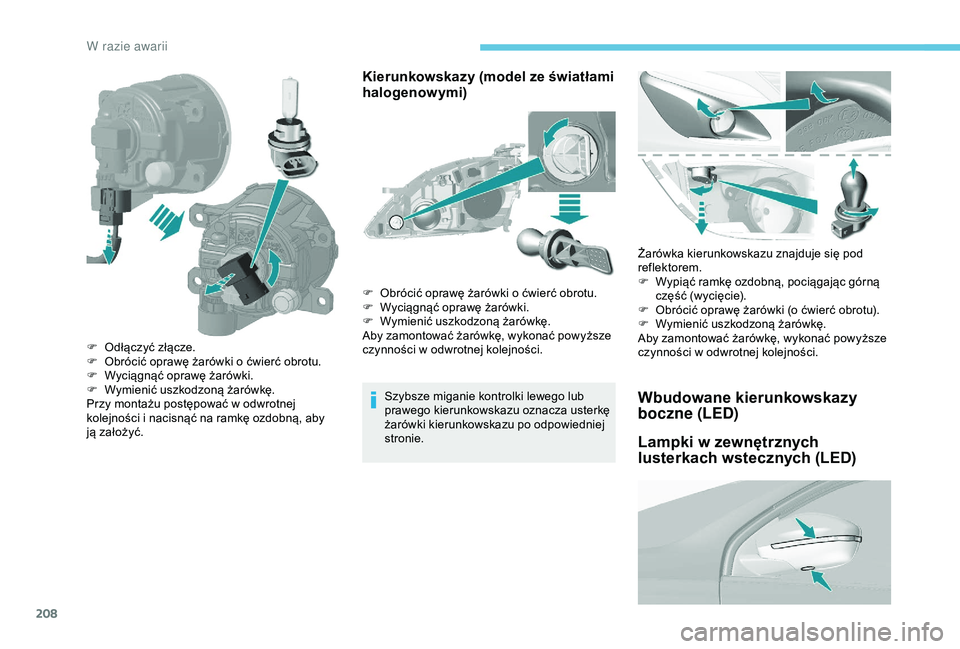

208
Kierunkowskazy (model ze światłami
halogenowymi)
Szybsze miganie kontrolki lewego lub
prawego kierunkowskazu oznacza usterkę
żarówki kierunkowskazu po odpowiedniej
stronie.Żarówka kierunkowskazu znajduje się pod
reflektorem.
F

W
ypiąć ramkę ozdobną, pociągając górną
część (wycięcie).
F
O
brócić oprawę żarówki (o ćwierć obrotu).
F
W
ymienić uszkodzoną żarówkę.
Aby zamontować żarówkę, wykonać powyższe
czynności w odwrotnej kolejności.Wbudowane kierunkowskazy
boczne (LED)
Lampki w
zewnętrznych
lusterkach wstecznych (LED)
F Odłączyć złącze.
F
O brócić oprawę żarówki o ćwierć obrotu.
F

W
yciągnąć oprawę żarówki.
F

W
ymienić uszkodzoną żarówkę.
Przy montażu postępować w
odwrotnej
kolejności i
nacisnąć na ramkę ozdobną, aby
ją założyć. F

O
brócić oprawę żarówki o ćwierć obrotu.
F
W
yciągnąć oprawę żarówki.
F
W
ymienić uszkodzoną żarówkę.
Aby zamontować żarówkę, wykonać powyższe
czynności w odwrotnej kolejności.
W razie awarii

209

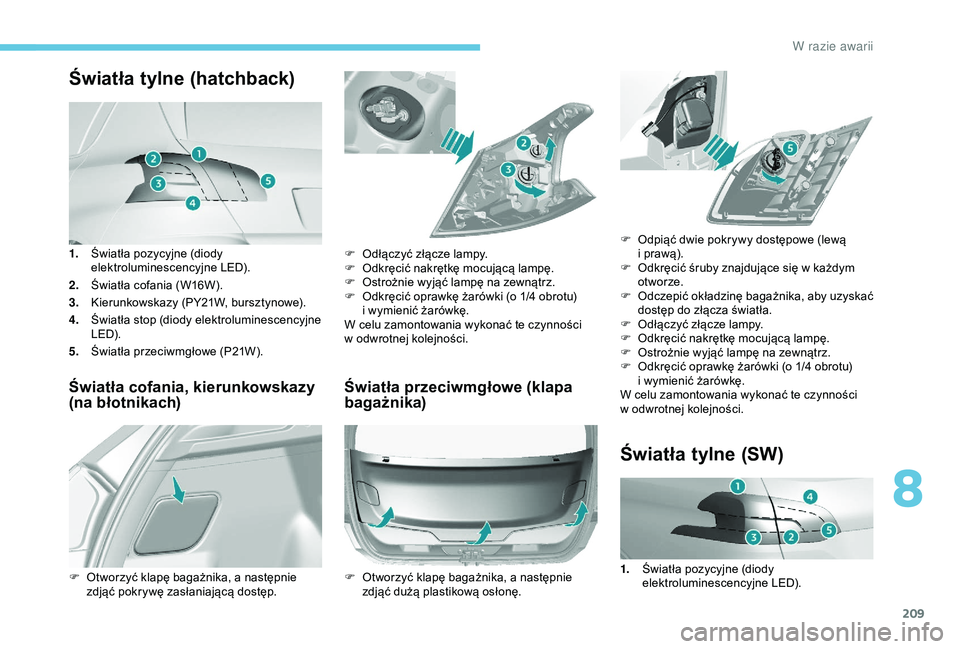

Światła tylne (hatchback)
1.Światła pozycyjne (diody
elektroluminescencyjne LED).
2. Światła cofania (W16W).
3. Kierunkowskazy (PY21W, bursztynowe).
4. Światła stop (diody elektroluminescencyjne
LED).
5. Światła przeciwmgłowe (P21W).
Światła cofania, kierunkowskazy
(na błotnikach) Światła przeciwmgłowe (klapa
bagażnika)
F Otworzyć klapę bagażnika, a
następnie
zdjąć pokrywę zasłaniającą dostęp. F

O
dłączyć złącze lampy.
F
O
dkręcić nakrętkę mocującą lampę.
F
O
strożnie wyjąć lampę na zewnątrz.
F
O
dkręcić oprawkę żarówki (o 1/4 obrotu)
i wymienić żarówkę.
W celu zamontowania wykonać te czynności
w odwrotnej kolejności.
F O tworzyć klapę bagażnika, a następnie
zdjąć dużą plastikową osłonę.
Światła tylne (SW)
F Odpiąć dwie pokrywy dostępowe (lewą i prawą).
F

O
dkręcić śruby znajdujące się w każdym
otworze.
F

O
dczepić okładzinę bagażnika, aby uzyskać
dostęp do złącza światła.
F

O
dłączyć złącze lampy.
F

O
dkręcić nakrętkę mocującą lampę.
F

O
strożnie wyjąć lampę na zewnątrz.
F

O
dkręcić oprawkę żarówki (o 1/4 obrotu)
i
wymienić żarówkę.
W celu zamontowania wykonać te czynności
w
odwrotnej kolejności.
1. Światła pozycyjne (diody
elektroluminescencyjne LED).
8
W razie awarii

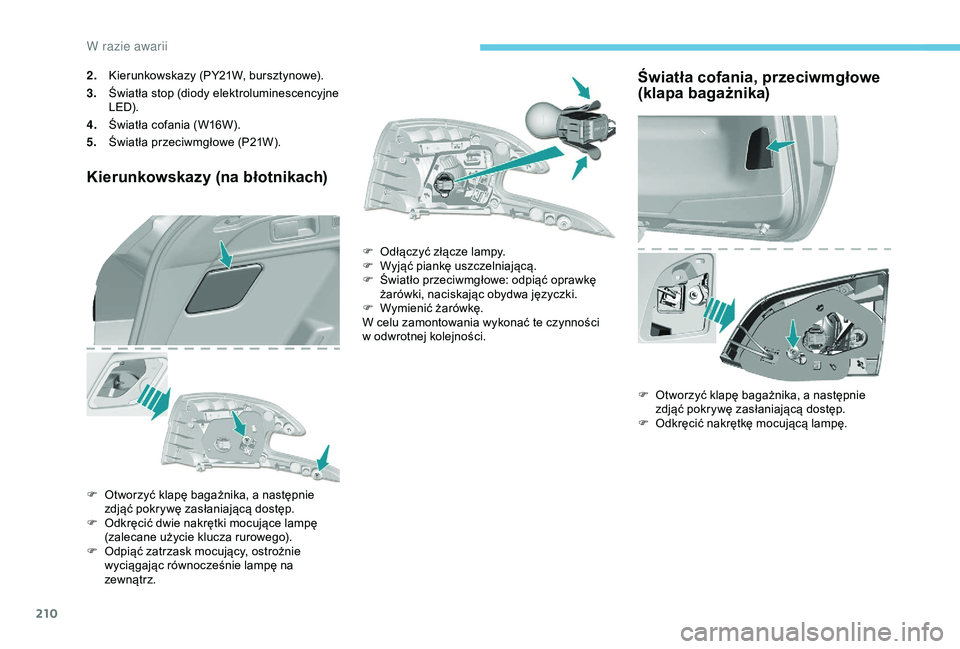

210
2.Kierunkowskazy (PY21W, bursztynowe).
3. Światła stop (diody elektroluminescencyjne
LED).
4. Światła cofania (W16W).
5. Światła przeciwmgłowe (P21W).
Kierunkowskazy (na błotnikach)
F Otworzyć klapę bagażnika, a następnie
zdjąć pokrywę zasłaniającą dostęp.
F

O
dkręcić dwie nakrętki mocujące lampę
(zalecane użycie klucza rurowego).
F

O
dpiąć zatrzask mocujący, ostrożnie
wyciągając równocześnie lampę na
zewnątrz. F

O
dłączyć złącze lampy.
F
W
yjąć piankę uszczelniającą.
F
Ś
wiatło przeciwmgłowe: odpiąć oprawkę
żarówki, naciskając obydwa języczki.
F
W
ymienić żarówkę.
W celu zamontowania wykonać te czynności
w odwrotnej kolejności.
Światła cofania, przeciwmgłowe
(klapa bagażnika)
F Otworzyć klapę bagażnika, a
następnie
zdjąć pokrywę zasłaniającą dostęp.
F

O
dkręcić nakrętkę mocującą lampę.
W razie awarii

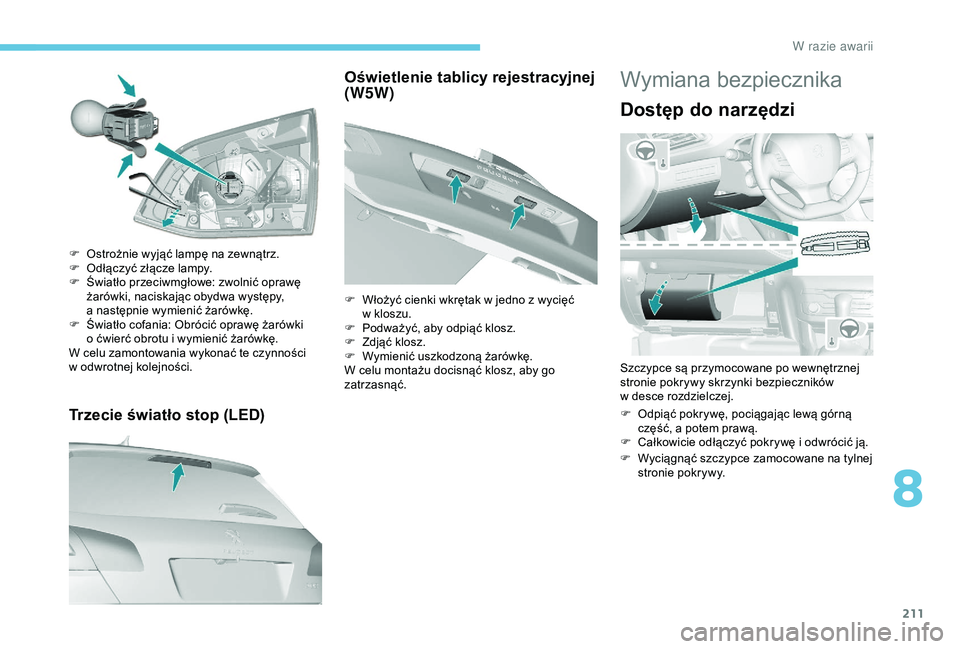

211
Trzecie światło stop (LED)
F Ostrożnie wyjąć lampę na zewnątrz.
F O dłączyć złącze lampy.
F

Ś
wiatło przeciwmgłowe: zwolnić oprawę
żarówki, naciskając obydwa występy,
a
następnie wymienić żarówkę.
F

Ś
wiatło cofania: Obrócić oprawę żarówki
o
ćwierć obrotu i wymienić żarówkę.
W celu zamontowania wykonać te czynności
w
odwrotnej kolejności.
Oświetlenie tablicy rejestracyjnej
(W5W)
F Włożyć cienki wkrętak w jedno z wycięć
w kloszu.
F

P
odważyć, aby odpiąć klosz.
F

Z
djąć klosz.
F

W
ymienić uszkodzoną żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.
Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce są przymocowane po wewnętrznej
stronie pokrywy skrzynki bezpieczników
w
desce rozdzielczej.
F

O
dpiąć pokrywę, pociągając lewą górną
część, a
potem prawą.
F

C
ałkowicie odłączyć pokrywę i odwrócić ją.
F

W
yciągnąć szczypce zamocowane na tylnej
stronie pokrywy.
8
W razie awarii

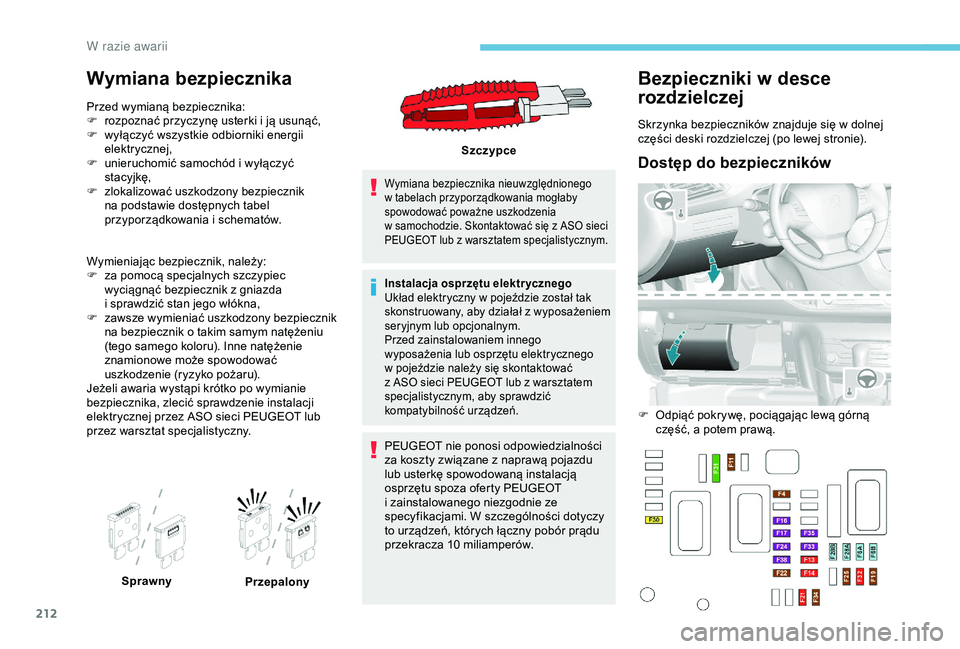

212
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować uszkodzony bezpiecznik
na podstawie dostępnych tabel
przyporządkowania i
schematów.
Wymieniając bezpiecznik, należy:
F

z
a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z
gniazda
i
sprawdzić stan jego włókna,
F

z
awsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o
takim samym natężeniu
(tego samego koloru). Inne natężenie
znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria wystąpi krótko po wymianie
bezpiecznika, zlecić sprawdzenie instalacji
elektrycznej przez ASO sieci PEUGEOT lub
przez warsztat specjalistyczny.
Wymiana bezpiecznika nieuwzględnionego
w tabelach przyporządkowania mogłaby
spowodować poważne uszkodzenia
w
samochodzie. Skontaktować się z ASO sieci
PEUGEOT lub z
warsztatem specjalistycznym.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak
skonstruowany, aby działał z
wyposażeniem
seryjnym lub opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycznego
w
pojeździe należy się skontaktować
z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, aby sprawdzić
kompatybilność urządzeń.
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty PEUGEOT
i
zainstalowanego niezgodnie ze
specyfikacjami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10
mil

iamperów.
Sprawny Przepalony Szczypce
Bezpieczniki w d
esce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.
W

213

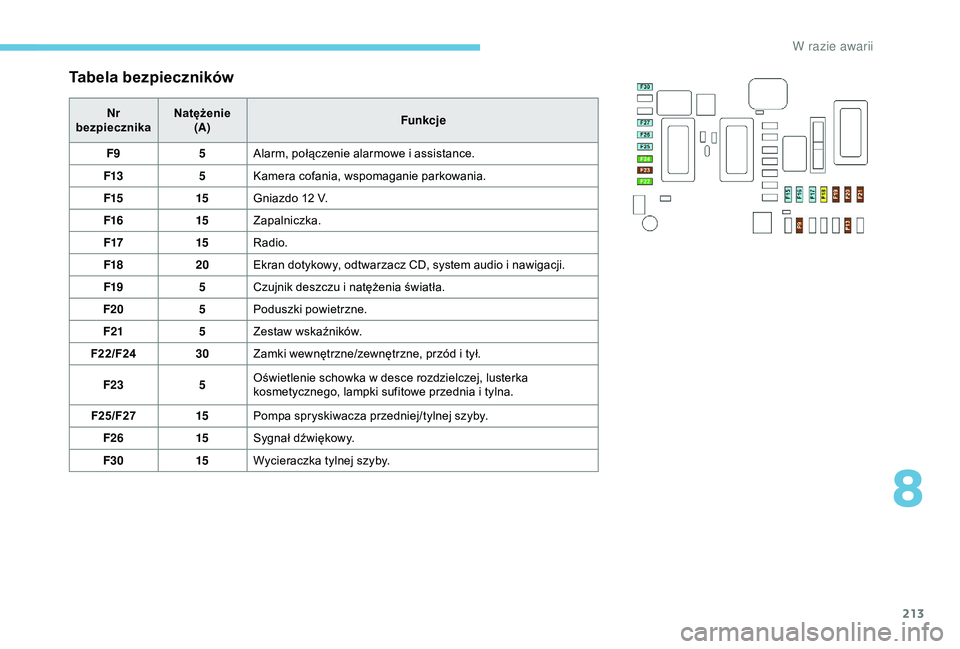

Tabela bezpieczników
Nr
bezpiecznika Natężenie
(A) Funkcje
F9 5Alarm, połączenie alarmowe i
assistance.
F13 5Kamera cofania, wspomaganie parkowania.
F15 15Gniazdo 12
V.
F16 15Zapalniczka.
F17 15Radio.
F18 20Ekran dotykowy, odtwarzacz CD, system audio i
nawigacji.
F19 5Czujnik deszczu i
natężenia światła.
F20 5Poduszki powietrzne.
F21 5Zestaw wskaźników.
F22/F24 30Zamki wewnętrzne/zewnętrzne, przód i
tył.
F23 5Oświetlenie schowka w
desce rozdzielczej, lusterka
kosmetycznego, lampki sufitowe przednia i
tylna.
F25/F27 15Pompa spryskiwacza przedniej/tylnej szyby.
F26 15Sygnał dźwiękowy.
F30 15Wycieraczka tylnej szyby.
8
