Page 225 of 360

223
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à
haute pression, la rotule doit être déposée et
l'obturateur inseré dans le support.Apposez l'étiquette jointe dans un endroit
bien visible, à proximité du support ou à
l'intérieur du coffre.
Pour toute inter vention sur le dispositif
d'attelage, adressez-vous au réseau
PEUGEOT ou à un atelier qualifié.
F
S
ortez la rotule par le bas de son support 1 .
F
R
elâchez la molette
; celle-ci se bloque
automatiquement en position déverrouillée
(position B ).
F
R
emettez en place l'obturateur de
protection
2 dans le support de fixation 1 .
F
R
angez soigneusement la rotule dans sa
housse à l'abri des chocs et des salissures.
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné, le dégivrage de la lunette
arrière,
…
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
Mode économie d'énergie
Système gérant la durée d'utilisation de
certaines fonctions pour préser ver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d'environ quarante
minutes, des fonctions
telles que le système audio et télématique,
les essuie-vitres, les feux de croisement, les
plafonniers,
…
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'afficheur du combiné et
les fonctions actives sont mises en veille.Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes
avec le kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
7
Informations pratiques
Page 226 of 360

224
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie
12
V, reportez-vous à la rubrique
correspondante.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner
:
-
m
oins de dix minutes, pour disposer des
équipements pendant cinq
minutes environ,
-
p
lus de dix minutes, pour les conser ver
pendant trente
minutes environ.
Respectez les temps de mise en route du
moteur pour assurer une charge correcte de la
batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger la
batterie.

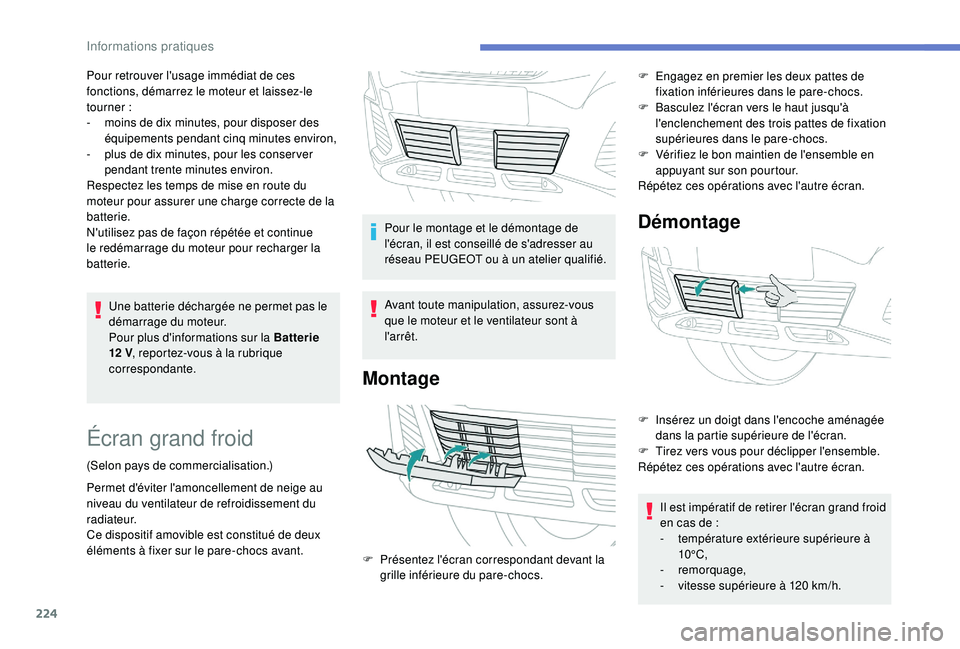

Écran grand froid
(Selon pays de commercialisation.)
Permet d'éviter l'amoncellement de neige au
niveau du ventilateur de refroidissement du
radiateur.
Ce dispositif amovible est constitué de deux
éléments à fixer sur le pare-chocs avant. Pour le montage et le démontage de
l'écran, il est conseillé de s'adresser au
réseau PEUGEOT ou à un atelier qualifié.
Avant toute manipulation, assurez-vous
que le moteur et le ventilateur sont à
l'arrêt.
Montage
Démontage
F Présentez l'écran correspondant devant la
grille inférieure du pare-chocs. F
E
ngagez en premier les deux pattes de
fixation inférieures dans le pare-chocs.
F
B
asculez l'écran vers le haut jusqu'à
l'enclenchement des trois pattes de fixation
supérieures dans le pare-chocs.
F
V
érifiez le bon maintien de l'ensemble en
appuyant sur son pourtour.
Répétez ces opérations avec l'autre écran.
F
I
nsérez un doigt dans l'encoche aménagée
dans la partie supérieure de l'écran.
F
T
irez vers vous pour déclipper l'ensemble.
Répétez ces opérations avec l'autre écran.
Il est impératif de retirer l'écran grand froid
en cas de :
-
t
empérature extérieure supérieure à
10°C,
- remorquage,
-
v
itesse supérieure à 120 km/h.
Informations pratiques
Page 227 of 360

225

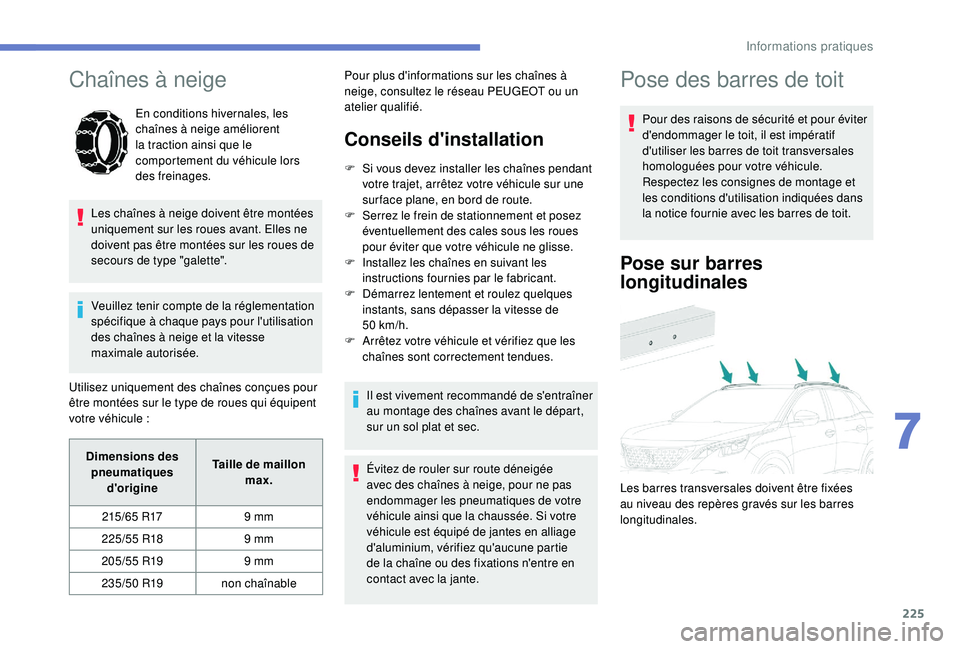

Chaînes à neige
En conditions hivernales, les
chaînes à neige améliorent
la traction ainsi que le
comportement du véhicule lors
des freinages.
Les chaînes à neige doivent être montées
uniquement sur les roues avant. Elles ne
doivent pas être montées sur les roues de
secours de type "galette".
Veuillez tenir compte de la réglementation
spécifique à chaque pays pour l'utilisation
des chaînes à neige et la vitesse
maximale autorisée.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule
:
Conseils d'installation
F Si vous devez installer les chaînes pendant votre trajet, arrêtez votre véhicule sur une
sur face plane, en bord de route.
F
S
errez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
F
I
nstallez les chaînes en suivant les
instructions fournies par le fabricant.
F
D
émarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50
km/h.
F
A
rrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Il est vivement recommandé de s'entraîner
au montage des chaînes avant le départ,
sur un sol plat et sec.
Dimensions des pneumatiques d'origine Taille de maillon
max.
215/65 R17 9
mm
225/55 R18 9
mm
205/55 R19 9
mm
235/50 R19 non chaînable Pour plus d'informations sur les chaînes à
neige, consultez le réseau PEUGEOT ou un
atelier qualifié.
Évitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de votre
véhicule ainsi que la chaussée. Si votre
véhicule est équipé de jantes en alliage
d'aluminium, vérifiez qu'aucune partie
de la chaîne ou des fixations n'entre en
contact avec la jante.
Pose des barres de toit
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif
d'utiliser les barres de toit transversales
homologuées pour votre véhicule.
Respectez les consignes de montage et
les conditions d'utilisation indiquées dans
la notice fournie avec les barres de toit.
Pose sur barres
longitudinales
Les barres transversales doivent être fixées
au niveau des repères gravés sur les barres
longitudinales.
7
Informations pratiques
Page 228 of 360

226

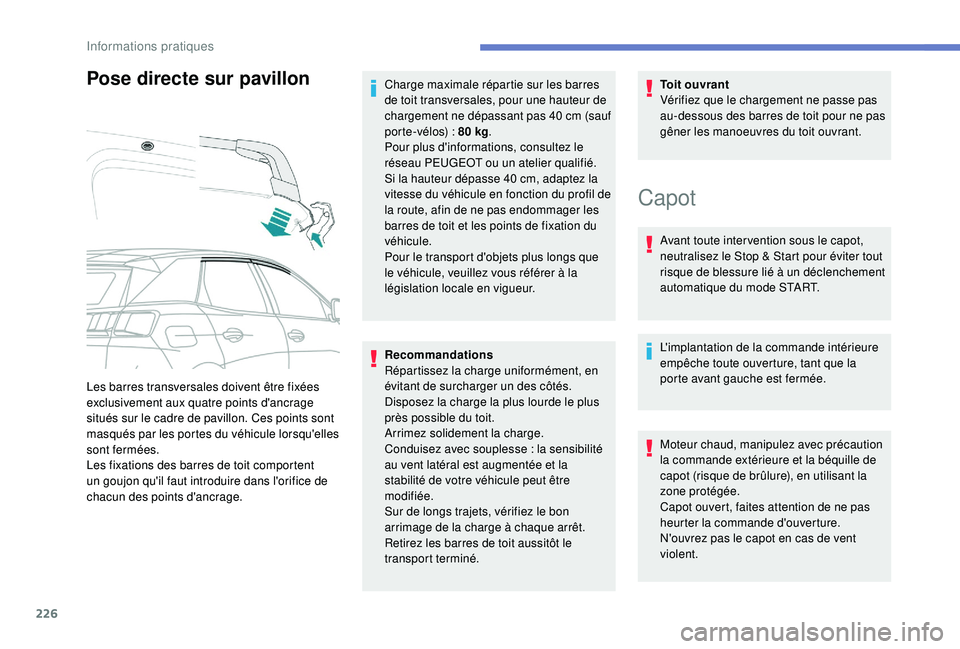

Pose directe sur pavillon
Recommandations
Répartissez la charge uniformément, en
évitant de surcharger un des côtés.
Disposez la charge la plus lourde le plus
près possible du toit.
Arrimez solidement la charge.
Conduisez avec souplesse : la sensibilité
au vent latéral est augmentée et la
stabilité de votre véhicule peut être
modifiée.
Sur de longs trajets, vérifiez le bon
arrimage de la charge à chaque arrêt.
Retirez les barres de toit aussitôt le
transport terminé. Toit ouvrant
Vérifiez que le chargement ne passe pas
au-dessous des barres de toit pour ne pas
gêner les manoeuvres du toit ouvrant.
Les barres transversales doivent être fixées
exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Les fixations des barres de toit comportent
un goujon qu'il faut introduire dans l'orifice de
chacun des points d'ancrage. Charge maximale répartie sur les barres
de toit transversales, pour une hauteur de
chargement ne dépassant pas 40
cm (sauf
porte-vélos)
: 80 kg
.
Pour plus d'informations, consultez le
réseau PEUGEOT ou un atelier qualifié.
Si la hauteur dépasse 40 cm, adaptez la
vitesse du véhicule en fonction du profil de
la route, afin de ne pas endommager les
barres de toit et les points de fixation du
véhicule.
Pour le transport d'objets plus longs que
le véhicule, veuillez vous référer à la
législation locale en vigueur.
Capot
Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START.
L'implantation de la commande intérieure
empêche toute ouverture, tant que la
porte avant gauche est fermée.
Moteur chaud, manipulez avec précaution
la commande extérieure et la béquille de
capot (risque de brûlure), en utilisant la
zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
N'ouvrez pas le capot en cas de vent
violent.
Informations pratiques
Page 229 of 360
227
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.

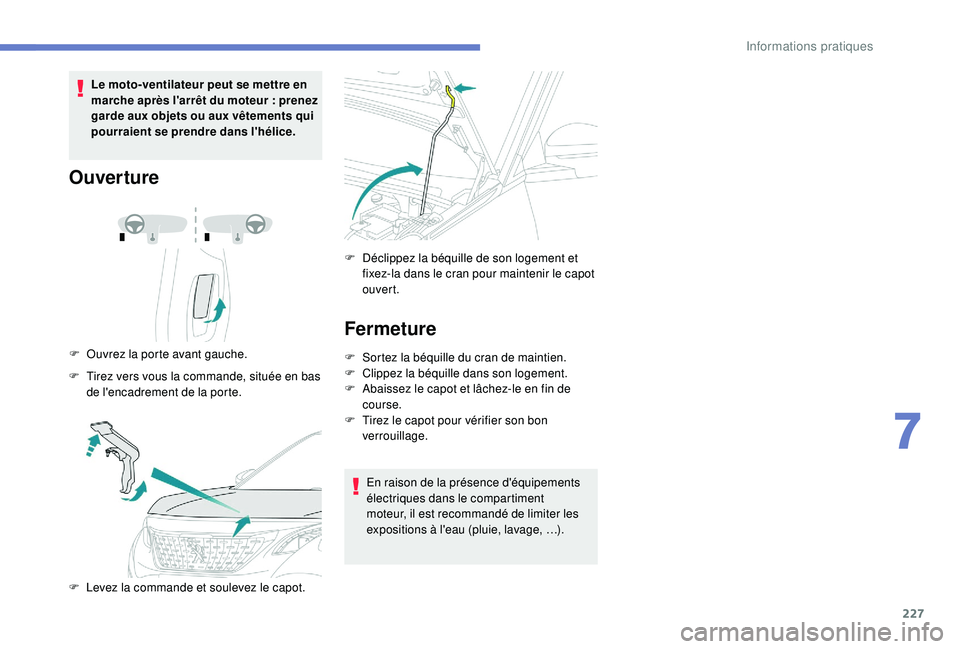

Ouverture
F Ouvrez la porte avant gauche.
F
T
irez vers vous la commande, située en bas
de l'encadrement de la porte.
F
L
evez la commande et soulevez le capot. F
D
éclippez la béquille de son logement et
fixez-la dans le cran pour maintenir le capot
ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F
A
baissez le capot et lâchez-le en fin de
course.
F
T
irez le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage,
…).
7
Informations pratiques
Page 230 of 360
228

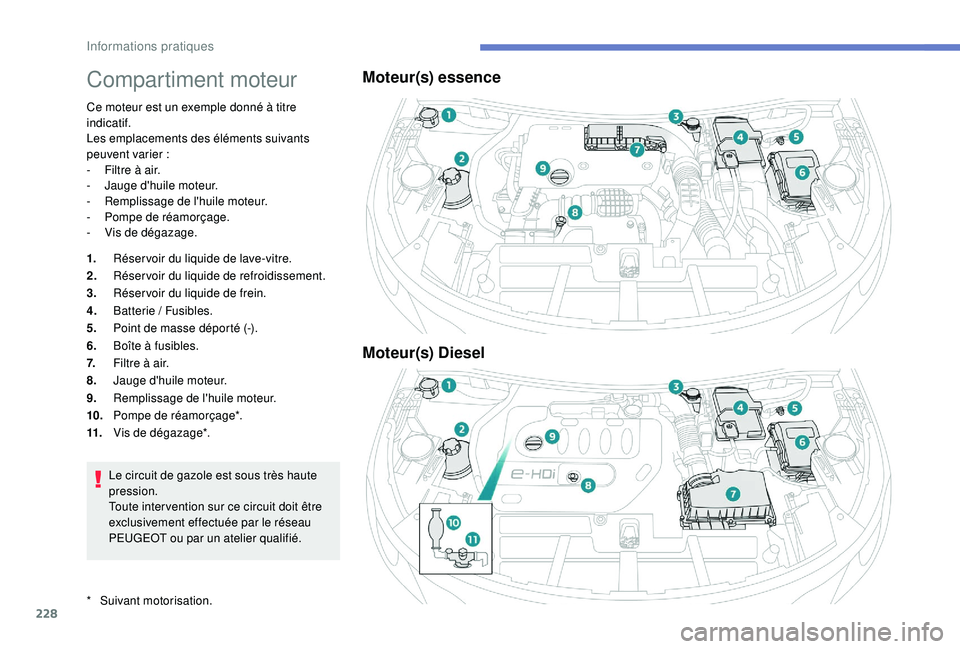

Compartiment moteur
Ce moteur est un exemple donné à titre
indicatif.
Les emplacements des éléments suivants
peuvent varier :
-
F
iltre à air.
-
J
auge d'huile moteur.
-
R
emplissage de l'huile moteur.
-
P
ompe de réamorçage.
-
V
is de dégazage.
1. Réser voir du liquide de lave-vitre.
2. Réservoir du liquide de refroidissement.
3. Réser voir du liquide de frein.
4. Batterie
/ Fusibles.
5. Point de masse déporté (-).
6. Boîte à fusibles.
7. Filtre à air.
8. Jauge d'huile moteur.
9. Remplissage de l'huile moteur.
10. Pompe de réamorçage*.
11. Vis de dégazage*.
Le circuit de gazole est sous très haute
pression.
Toute inter vention sur ce circuit doit être
exclusivement effectuée par le réseau
PEUGEOT ou par un atelier qualifié.
Moteur(s) essence
Moteur(s) Diesel
* Suivant motorisation.
Informations pratiques
Page 231 of 360

229

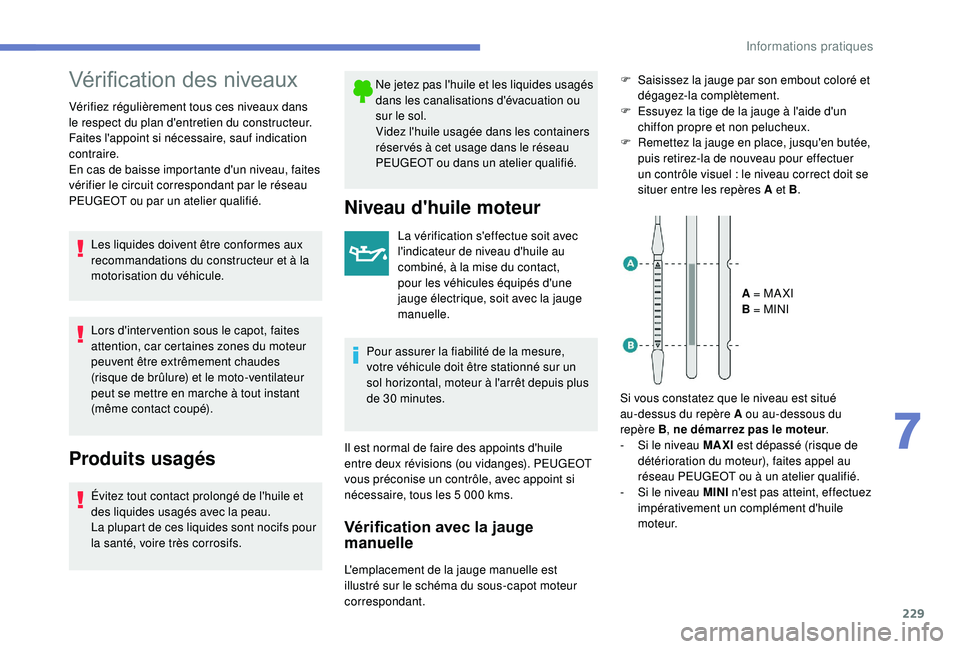

Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans
le respect du plan d'entretien du constructeur.
Faites l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faites
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'inter vention sous le capot, faites
attention, car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
Produits usagés
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour
la santé, voire très corrosifs. Ne jetez pas l'huile et les liquides usagés
dans les canalisations d'évacuation ou
sur le sol.
Videz l'huile usagée dans les containers
réser vés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
de 30
minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5
000 kms.
Vérification avec la jauge
manuelle
F Saisissez la jauge par son embout coloré et dégagez-la complètement.
F
E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F
R
emettez la jauge en place, jusqu'en butée,
puis retirez-la de nouveau pour effectuer
un contrôle visuel
: le niveau correct doit se
situer entre les repères A et B .
A = MA XI
B = MINI
Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère
B, ne démarrez pas le moteur .
-
S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-
S
i le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
7
Informations pratiques
Page 232 of 360

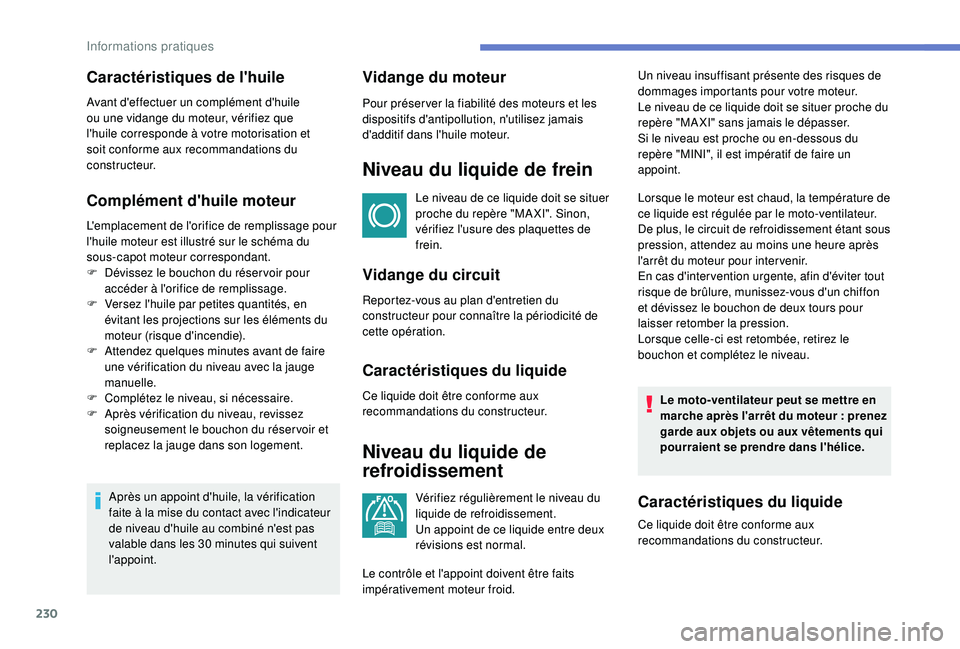

230
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F
D
évissez le bouchon du réser voir pour
accéder à l'orifice de remplissage.
F
V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F
A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F
C
omplétez le niveau, si nécessaire.
F
A
près vérification du niveau, revissez
soigneusement le bouchon du réser voir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification
faite à la mise du contact avec l'indicateur
de niveau d'huile au combiné n'est pas
valable dans les 30
minutes qui suivent
l'appoint.
Vidange du moteur
Pour préser ver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Niveau du liquide de frein
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de
refroidissement
Vérifiez régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux
révisions est normal. Un niveau insuffisant présente des risques de
dommages importants pour votre moteur.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du
repère "MINI", il est impératif de faire un
appoint.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour inter venir.
En cas d'inter vention urgente, afin d'éviter tout
risque de brûlure, munissez-vous d'un chiffon
et dévissez le bouchon de deux tours pour
laisser retomber la pression.
Lorsque celle-ci est retombée, retirez le
bouchon et complétez le niveau.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Informations pratiques
