Page 217 of 360

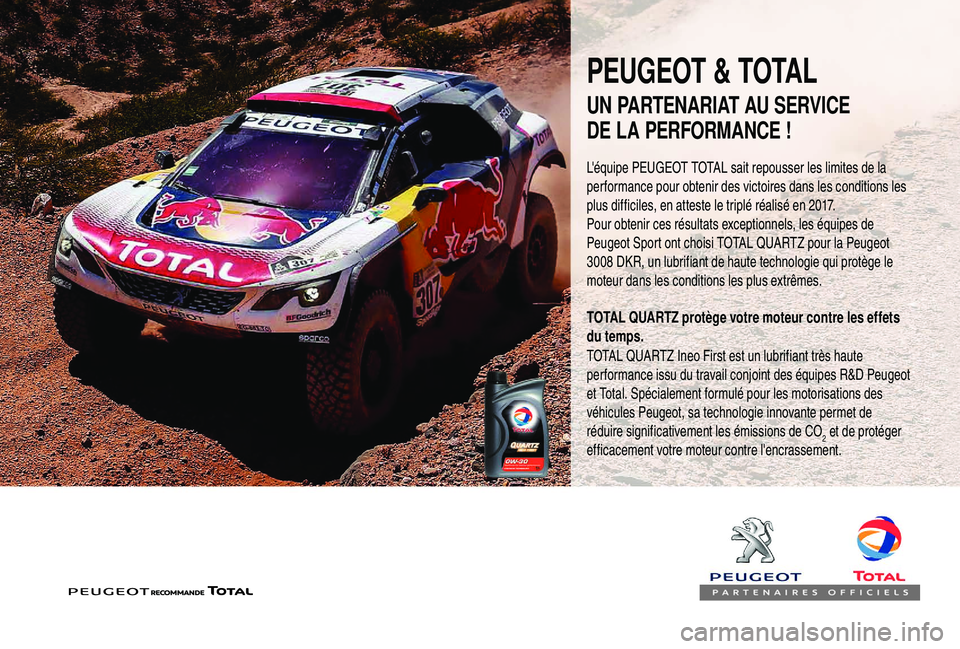

PEUGEOT & TOTAL
L'équipe PEUGEOT TOTAL sait repousser les limites de la
performance pour obtenir des victoires dans les conditions les
plus difficiles, en atteste le triplé réalisé en 2017.
Pour obtenir ces résultats exceptionnels, les équipes de
Peugeot Sport ont choisi TOTAL QUARTZ pour la Peugeot
3008 DKR, un lubrifiant de haute technologie qui protège le
moteur dans les conditions les plus extrêmes.
TOTAL QUARTZ protège votre moteur contre les effets
du temps.
TOTAL QUARTZ Ineo First est un lubrifiant très haute
performance issu du travail conjoint des équipes R&D Peugeot
et Total. Spécialement formulé pour les motorisations des
véhicules Peugeot, sa technologie innovante permet de
réduire significativement les émissions de CO
2 et de protéger
efficacement votre moteur contre l'encrassement.
UN PARTENARIAT AU SERVICE
DE LA PERFORMANCE !
Page 218 of 360

216
Carburant
Capacité du réser voir : environ 53 litres.
N iveau de réser ve : 6 litres.
Niveau mini de carburant
Lorsque le niveau mini du réser voir
est atteint, ce témoin s'allume au
combiné, accompagné de l'affichage
d'un message et d'un signal sonore.
Au premier allumage, il reste
environ 6
litres de carburant.
Si votre véhicule est équipé du Stop &
Start, n'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP
; coupez impérativement
le contact en utilisant la clé ou le
bouton "START/STOP" avec l'Accès et
Démarrage Mains Libres.
Remplissage
En cas d'introduction de carburant non
conforme à la motorisation de votre
véhicule, la vidange du réser voir est
indispensable avant la mise en route du
moteur. Une fois le remplissage terminé
:
F
R
emettez le bouchon en place.
F
T
ournez-le vers la droite.
F
R
efermez la trappe.Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Dispositif mécanique pour empêcher le
remplissage de carburant essence dans le
réser voir d'un véhicule fonctionnant au gazole.
Il évite ainsi toute dégradation moteur liée à ce
type d'incident.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant,
ce signal sonore et l'affichage du message
d'alerte sont répétés à une fréquence d'autant
plus élevée que le niveau de carburant se
rapproche de "
0".
Faites impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel) , reportez-vous à la rubrique
correspondante. Une étiquette, collée à l'intérieur de la trappe,
vous rappelle le type de carburant à utiliser en
fonction de votre motorisation.
Les compléments en carburant doivent être
supérieurs à 5
litres pour être pris en compte
par la jauge à carburant.
L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à
fait normale, est provoquée par l'étanchéité du
circuit de carburant. Pour réaliser le remplissage en toute sécurité
:
F
A
rrêtez impérativement le moteur.
F
V
éhicule déverrouillé, appuyez sur la partie
arrière de la trappe.
F
T
ournez le bouchon vers la gauche.
F
R
etirez le bouchon et accrochez-le à la
patte, située sur la face intérieure de la
trappe.
F
E
ffectuez le plein du réser voir, mais
n'insistez pas au- delà de la 3
ème coupure
du pistolet
; ceci pourrait engendrer des
dysfonctionnements.
Informations pratiques
Page 219 of 360

217

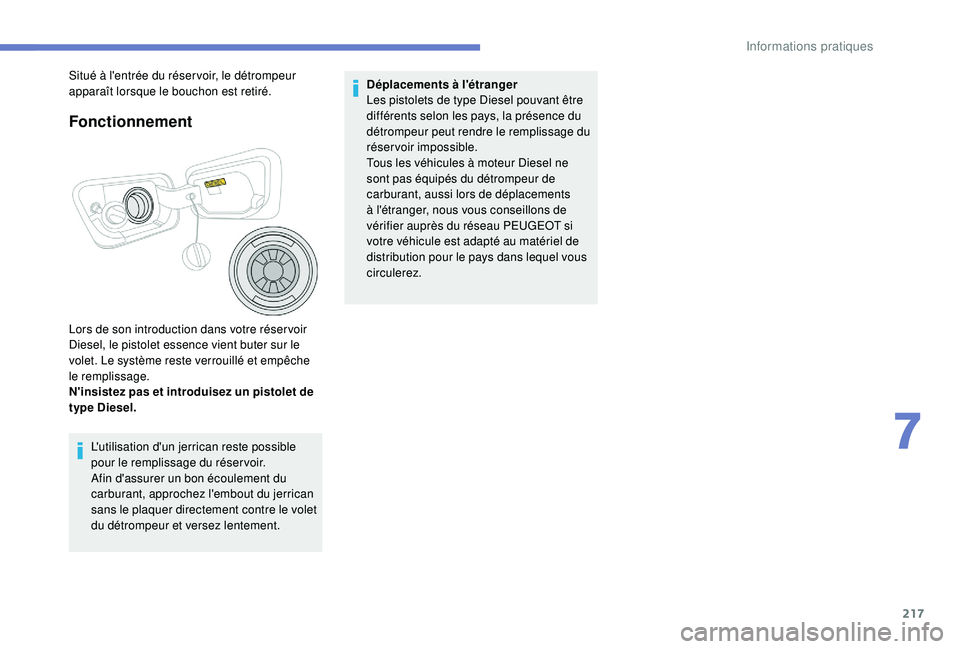

Fonctionnement
Lors de son introduction dans votre réser voir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel.L'utilisation d'un jerrican reste possible
pour le remplissage du réser voir.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du jerrican
sans le plaquer directement contre le volet
du détrompeur et versez lentement.
Situé à l'entrée du réser voir, le détrompeur
apparaît lorsque le bouchon est retiré.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant être
différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Tous les véhicules à moteur Diesel ne
sont pas équipés du détrompeur de
carburant, aussi lors de déplacements
à l'étranger, nous vous conseillons de
vérifier auprès du réseau PEUGEOT si
votre véhicule est adapté au matériel de
distribution pour le pays dans lequel vous
circulerez.
7
Informations pratiques
Page 220 of 360

218

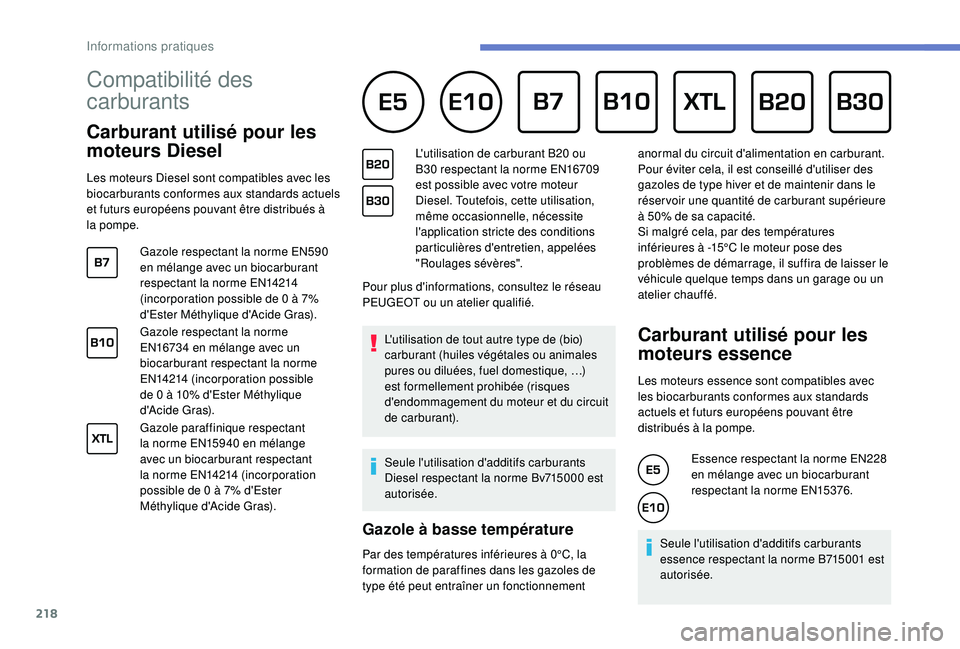

Compatibilité des
carburants
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec les
biocarburants conformes aux standards actuels
et futurs européens pouvant être distribués à
la pompe.Gazole respectant la norme EN590
en mélange avec un biocarburant
respectant la norme EN14214
(incorporation possible de 0 à 7%
d'Ester Méthylique d'Acide Gras).
Gazole respectant la norme
EN16734 en mélange avec un
biocarburant respectant la norme
EN14214 (incorporation possible
de 0 à 10% d'Ester Méthylique
d'Acide Gras).
Gazole paraffinique respectant
la norme EN15940 en mélange
avec un biocarburant respectant
la norme EN14214 (incorporation
possible de 0 à 7% d'Ester
Méthylique d'Acide Gras). Pour plus d'informations, consultez le réseau
PEUGEOT ou un atelier qualifié.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique, …)
est formellement prohibée (risques
d'endommagement du moteur et du circuit
de carburant).
Seule l'utilisation d'additifs carburants
Diesel respectant la norme Bv715000 est
autorisée.
Gazole à basse température
anormal du circuit d'alimentation en carburant.
Pour éviter cela, il est conseillé d'utiliser des
gazoles de type hiver et de maintenir dans le
réservoir une quantité de carburant supérieure
à 50% de sa capacité.
Si malgré cela, par des températures
inférieures à -15°C le moteur pose des
problèmes de démarrage, il suffira de laisser le
véhicule quelque temps dans un garage ou un
atelier chauffé.
Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens pouvant être
distribués à la pompe. Essence respectant la norme EN228
en mélange avec un biocarburant
respectant la norme EN15376.
Seule l'utilisation d'additifs carburants
essence respectant la norme B715001 est
autorisée.
L'utilisation de carburant B20 ou
B30 respectant la norme EN16709
est possible avec votre moteur
Diesel. Toutefois, cette utilisation,
même occasionnelle, nécessite
l'application stricte des conditions
particulières d'entretien, appelées
"Roulages sévères".
Par des températures inférieures à 0°C, la
formation de paraffines dans les gazoles de
type été peut entraîner un fonctionnement
Informations pratiques
Page 221 of 360

219

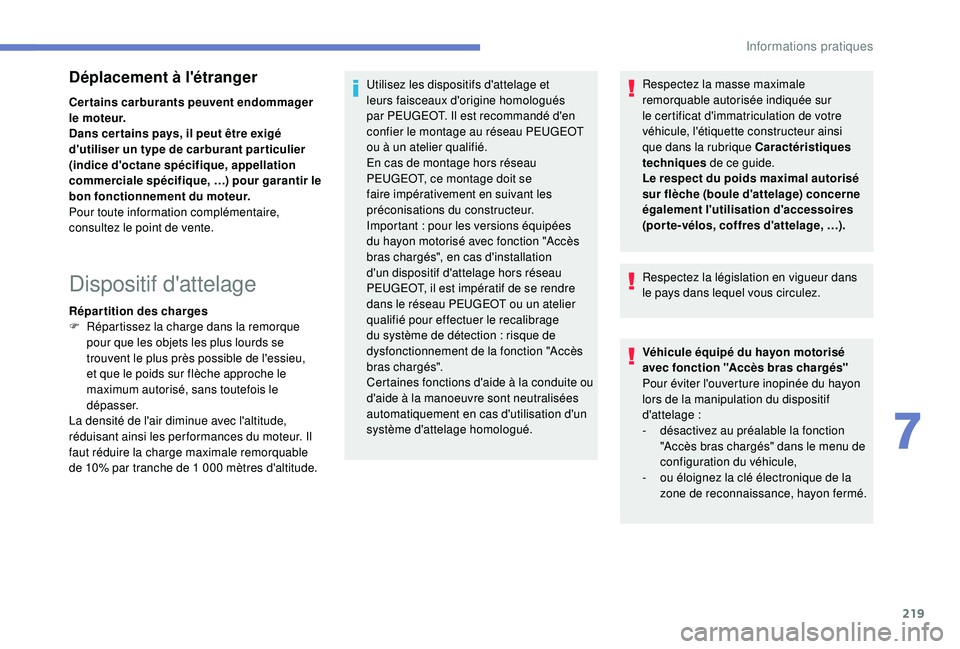

Déplacement à l'étranger
Certains carburants peuvent endommager
le moteur.
Dans cer tains pays, il peut être exigé
d'utiliser un type de carburant par ticulier
(indice d'octane spécifique, appellation
commerciale spécifique,
…) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consultez le point de vente.
Dispositif d'attelage
Répartition des charges
F R épartissez la charge dans la remorque
pour que les objets les plus lourds se
trouvent le plus près possible de l'essieu,
et que le poids sur flèche approche le
maximum autorisé, sans toutefois le
dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les per formances du moteur. Il
faut réduire la charge maximale remorquable
de 10% par tranche de 1
000 mètres d'altitude.Utilisez les dispositifs d'attelage et
leurs faisceaux d'origine homologués
par PEUGEOT. Il est recommandé d'en
confier le montage au réseau PEUGEOT
ou à un atelier qualifié.
En cas de montage hors réseau
PEUGEOT, ce montage doit se
faire impérativement en suivant les
préconisations du constructeur.
Important
: pour les versions équipées
du hayon motorisé avec fonction "Accès
bras chargés", en cas d'installation
d'un dispositif d'attelage hors réseau
PEUGEOT, il est impératif de se rendre
dans le réseau PEUGEOT ou un atelier
qualifié pour effectuer le recalibrage
du système de détection
: risque de
dysfonctionnement de la fonction "Accès
bras chargés".
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué. Respectez la masse maximale
remorquable autorisée indiquée sur
le certificat d'immatriculation de votre
véhicule, l'étiquette constructeur ainsi
que dans la rubrique Caractéristiques
techniques
de ce guide.
Le respect du poids maximal autorisé
sur flèche (boule d'attelage) concerne
également l'utilisation d'accessoires
(por te-vélos, coffres d'attelage, …).
Respectez la législation en vigueur dans
le pays dans lequel vous circulez.
Véhicule équipé du hayon motorisé
avec fonction "Accès bras chargés"
Pour éviter l'ouverture inopinée du hayon
lors de la manipulation du dispositif
d'attelage
:
-
d
ésactivez au préalable la fonction
"Accès bras chargés" dans le menu de
configuration du véhicule,
-
o
u éloignez la clé électronique de la
zone de reconnaissance, hayon fermé.
7
Informations pratiques
Page 222 of 360

220

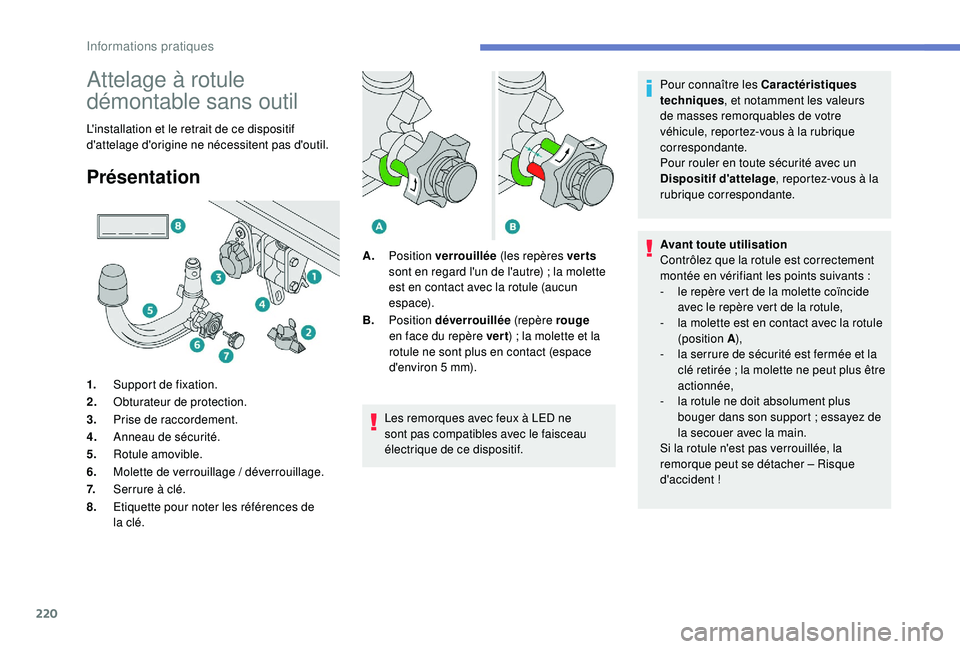

Attelage à rotule
démontable sans outil
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.
Présentation
Les remorques avec feux à LED ne
sont pas compatibles avec le faisceau
électrique de ce dispositif.Pour connaître les Caractéristiques
techniques
, et notamment les valeurs
de masses remorquables de votre
véhicule, reportez-vous à la rubrique
correspondante.
Pour rouler en toute sécurité avec un
Dispositif d'attelage , reportez-vous à la
rubrique correspondante.
Avant toute utilisation
Contrôlez que la rotule est correctement
montée en vérifiant les points suivants :
-
l
e repère vert de la molette coïncide
avec le repère vert de la rotule,
-
l
a molette est en contact avec la rotule
(position A ),
-
l
a serrure de sécurité est fermée et la
clé retirée ; la molette ne peut plus être
actionnée,
-
l
a rotule ne doit absolument plus
bouger dans son support ; essayez de
la secouer avec la main.
Si la rotule n'est pas verrouillée, la
remorque peut se détacher
– Risque
d'accident !
1.
Support de fixation.
2. Obturateur de protection.
3. Prise de raccordement.
4. Anneau de sécurité.
5. Rotule amovible.
6. Molette de verrouillage
/ déverrouillage.
7. Serrure à clé.
8. Etiquette pour noter les références de
la clé. A.
Position verrouillée (les repères verts
sont en regard l'un de l'autre) ; la molette
est en contact avec la rotule (aucun
espace).
B. Position déverrouillée (repère rouge
en face du repère ver t ) ; la molette et la
rotule ne sont plus en contact (espace
d'environ 5 mm).
Informations pratiques
Page 223 of 360

221
Pendant l'utilisation
Ne déverrouillez jamais le dispositif tant
que l'attelage ou le porte-charge est
installé sur la rotule.
Ne dépassez jamais la masse maximale
roulante autorisée (MTRA) du véhicule.
Respectez impérativement la charge
maximale autorisée sur le dispositif
d'attelage : en cas de dépassement, ce
dispositif peut se détacher du véhicule
–
Risque d'accident !
Vérifiez que les feux de remorque
fonctionnent correctement.
Avant de rouler, vérifiez le réglage du site
des projecteurs.
Pour plus d'informations sur le Réglage
du site des projecteurs , reportez-vous à
la rubrique correspondante.
Après utilisation
Lors de trajets effectués sans attelage
ou porte-charge, la rotule doit être
déposée et l'obturateur inséré dans le
support. Cette mesure s'applique tout
particulièrement dans le cas où la rotule
risquerait d'entraver la bonne visibilité de
la plaque minéralogique ou du dispositif

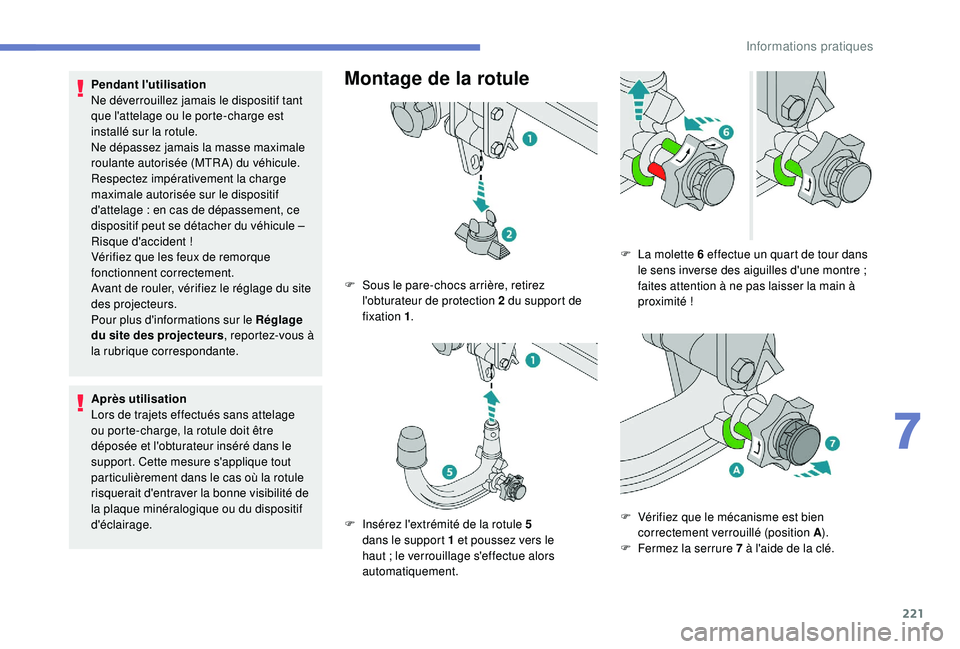

d'éclairage.Montage de la rotule
F Sous le pare-chocs arrière, retirez l'obturateur de protection 2 du support de
fixation 1 .
F
I
nsérez l'extrémité de la rotule 5
dans le support 1 et poussez vers le
haut
; le verrouillage s'effectue alors
automatiquement. F
L
a molette 6 effectue un quart de tour dans
le sens inverse des aiguilles d'une montre ;
faites attention à ne pas laisser la main à
proximité !
F
V
érifiez que le mécanisme est bien
correctement verrouillé (position A ).
F
F
ermez la serrure 7 à l'aide de la clé.
7
Informations pratiques
Page 224 of 360

222

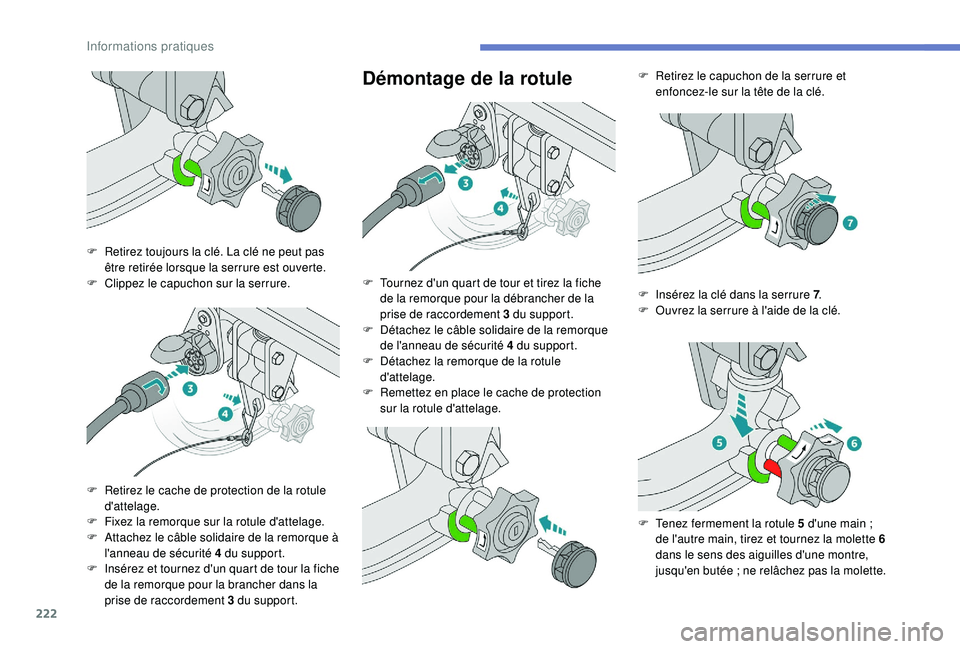

Démontage de la rotule
F Retirez toujours la clé. La clé ne peut pas être retirée lorsque la serrure est ouverte.
F
C
lippez le capuchon sur la serrure.
F
R
etirez le cache de protection de la rotule
d'attelage.
F
F
ixez la remorque sur la rotule d'attelage.
F
A
ttachez le câble solidaire de la remorque à
l'anneau de sécurité 4 du support.
F
I
nsérez et tournez d'un quart de tour la fiche
de la remorque pour la brancher dans la
prise de raccordement 3 du support. F
T
ournez d'un quart de tour et tirez la fiche
de la remorque pour la débrancher de la
prise de raccordement 3 du support.
F
D
étachez le câble solidaire de la remorque
de l'anneau de sécurité 4 du support.
F
D
étachez la remorque de la rotule
d'attelage.
F
R
emettez en place le cache de protection
sur la rotule d'attelage. F
R
etirez le capuchon de la serrure et
enfoncez-le sur la tête de la clé.
F
I
nsérez la clé dans la serrure 7.
F
O
uvrez la serrure à l'aide de la clé.
F
T
enez fermement la rotule 5 d'une main ;
de l'autre main, tirez et tournez la molette
6
dans le sens des aiguilles d'une montre,
jusqu'en butée
; ne relâchez pas la molette.
Informations pratiques
