UN PARTENARIAT AU SERVICE DE LA
PERFORMANCE !
L'équipe PEUGEOTTOTAL sait repousser les limites de la
performance pour obtenir des victoires dans les conditions les
plus difficiles, en atteste le triplé réalisé en 2017.
Pour obtenir ces résultats exceptionnels, les équipes de
Peugeot Sport ont choisi TOTAL QUARTZ pour la Peugeot
3008 DKR, un lubrifiant de haute technologie qui protège le
moteur dans les conditions les plus extrêmes.
TOTAL QUARTZ protège votre moteur contre les effets
du temps.
TOTAL QUARTZ Ineo First est un lubrifiant très haute
performance issu du travail conjoint des équipes R&D Peugeot
et Total. Spécialement formulé pour les motorisations des
véhicules Peugeot, sa technologie innovante permet de
réduire significativement les émissions de CO
2 et de protéger
efficacement votre moteur contre l'encrassement.
PEUGEOT & TOTAL

96

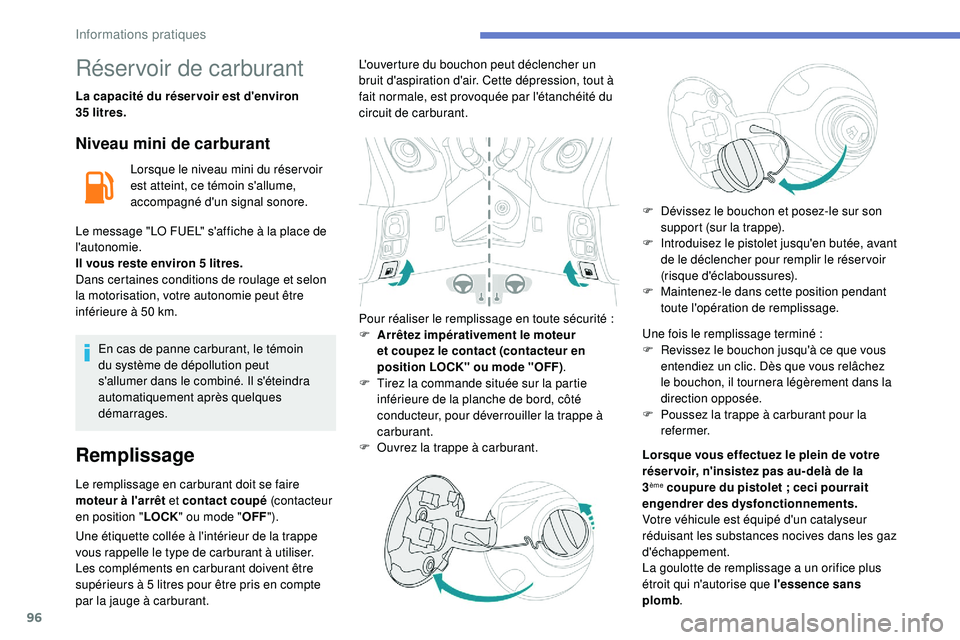

Réservoir de carburant
La capacité du réser voir est d'environ
35 litres.
Niveau mini de carburant
Lorsque le niveau mini du réser voir
est atteint, ce témoin s'allume,
accompagné d'un signal sonore.
Le message "LO FUEL" s'affiche à la place de
l'autonomie.
Il vous reste environ 5
litres.
Dans certaines conditions de roulage et selon
la motorisation, votre autonomie peut être
inférieure à 50
km.
En cas de panne carburant, le témoin
du système de dépollution peut
s'allumer dans le combiné. Il s'éteindra
automatiquement après quelques
démarrages.
Remplissage
Le remplissage en carburant doit se faire
moteur à l'arrêt et contact coupé (contacteur
en position " LOCK" ou mode " OFF"). L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à
fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité


:
F
A
rrêtez impérativement le moteur
et coupez le contact (contacteur en
position LOCK" ou mode "OFF) .
F
T
irez la commande située sur la partie
inférieure de la planche de bord, côté
conducteur, pour déverrouiller la trappe à
carburant.
F
O
uvrez la trappe à carburant.
Une étiquette collée à l'intérieur de la trappe
vous rappelle le type de carburant à utiliser.
Les compléments en carburant doivent être
supérieurs à 5
litres pour être pris en compte
par la jauge à carburant. F

D
évissez le bouchon et posez-le sur son
support (sur la trappe).
F
I
ntroduisez le pistolet jusqu'en butée, avant
de le déclencher pour remplir le réser voir
(risque d'éclaboussures).
F
M
aintenez-le dans cette position pendant
toute l'opération de remplissage.
Une fois le remplissage terminé

:
F
R
evissez le bouchon jusqu'à ce que vous
entendiez un clic. Dès que vous relâchez
le bouchon, il tournera légèrement dans la
direction opposée.
F
P
oussez la trappe à carburant pour la
refermer.
Lorsque vous effectuez le plein de votre
réser voir, n'insistez pas au- delà de la
3ème coupure du pistolet ; ceci pourrait
e
ngendrer des dysfonctionnements.
Votre véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans
plomb .
Informations pratiques

97

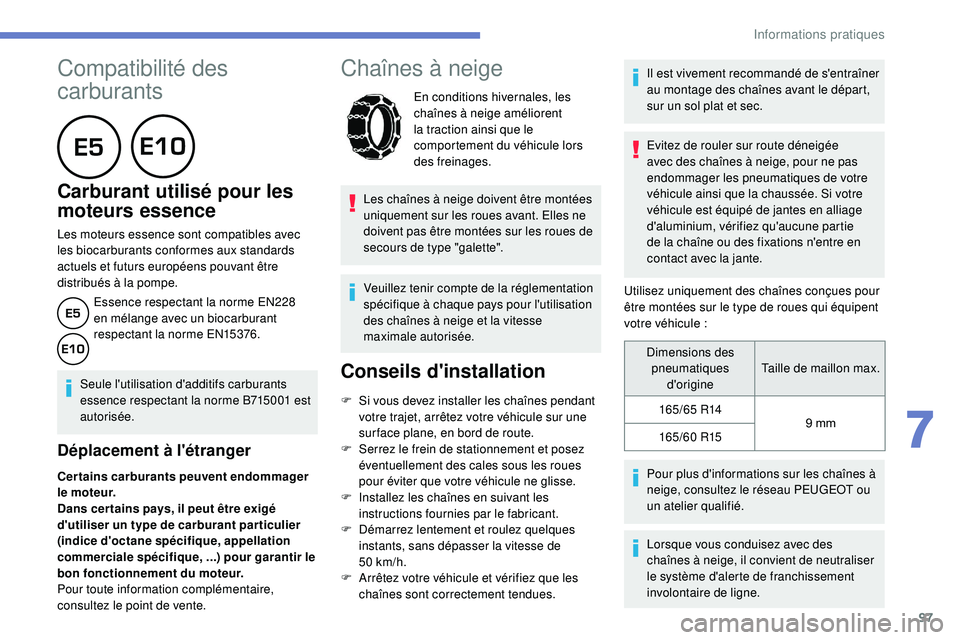

Compatibilité des
carburants

Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens pouvant être
distribués à la pompe.
Essence respectant la norme EN228
en mélange avec un biocarburant
respectant la norme EN15376.
Seule l'utilisation d'additifs carburants
essence respectant la norme B715001 est
autorisée.
Déplacement à l'étranger
Certains carburants peuvent endommager
le moteur.
Dans cer tains pays, il peut être exigé
d'utiliser un type de carburant par ticulier
(indice d'octane spécifique, appellation
commerciale spécifique,


...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consultez le point de vente.
Chaînes à neige
En conditions hivernales, les
chaînes à neige améliorent
la traction ainsi que le
comportement du véhicule lors
des freinages.
Les chaînes à neige doivent être montées
uniquement sur les roues avant. Elles ne
doivent pas être montées sur les roues de
secours de type "galette".
Veuillez tenir compte de la réglementation
spécifique à chaque pays pour l'utilisation
des chaînes à neige et la vitesse
maximale autorisée.
Conseils d'installation
Il est vivement recommandé de s'entraîner
au montage des chaînes avant le départ,
sur un sol plat et sec.
Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de votre
véhicule ainsi que la chaussée. Si votre
véhicule est équipé de jantes en alliage
d'aluminium, vérifiez qu'aucune partie
de la chaîne ou des fixations n'entre en
contact avec la jante.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule
:
Dimensions des pneumatiques d'origine Taille de maillon max.
165/65 R14 9
mm
165/60 R15
F

S

i vous devez installer les chaînes pendant
votre trajet, arrêtez votre véhicule sur une
sur face plane, en bord de route.
F

S

errez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
F

I

nstallez les chaînes en suivant les
instructions fournies par le fabricant.
F

D

émarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50


km/h.
F

A

rrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues. Pour plus d'informations sur les chaînes à
neige, consultez le réseau PEUGEOT ou
un atelier qualifié.
Lorsque vous conduisez avec des
chaînes à neige, il convient de neutraliser
le système d'alerte de franchissement
involontaire de ligne.
7
Informations pratiques

98

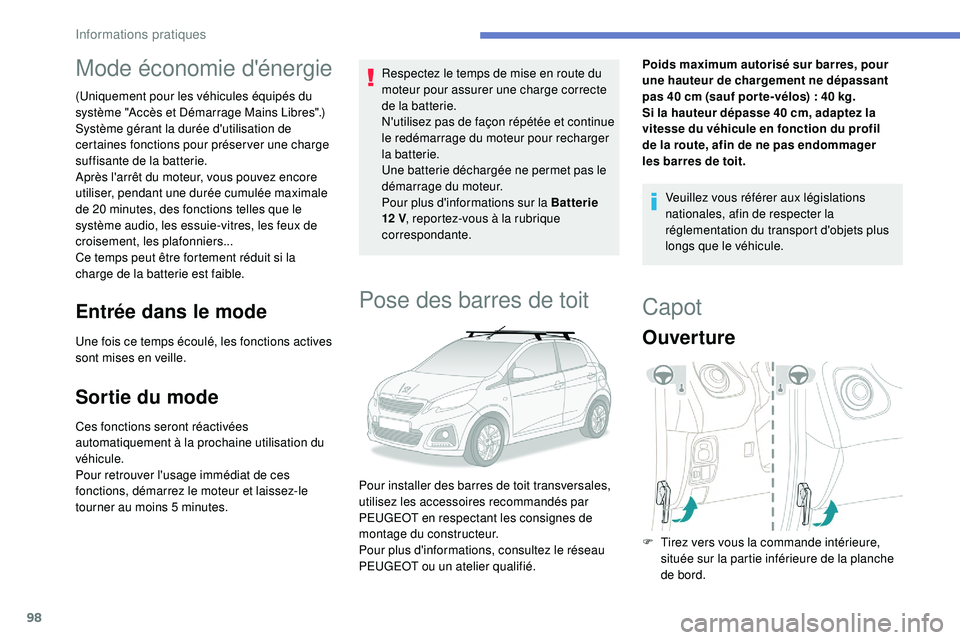

Mode économie d'énergie
(Uniquement pour les véhicules équipés du
système "Accès et Démarrage Mains Libres".)
Système gérant la durée d'utilisation de
certaines fonctions pour préser ver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
de 20 minutes, des fonctions telles que le
système audio, les essuie-vitres, les feux de
croisement, les plafonniers...
Ce temps peut être fortement réduit si la
charge de la batterie est faible.
Entrée dans le mode
Une fois ce temps écoulé, les fonctions actives
sont mises en veille.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner au moins 5 minutes. Respectez le temps de mise en route du
moteur pour assurer une charge correcte
de la batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger
la batterie.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie
12 V
, reportez-vous à la rubrique
correspondante.
Pose des barres de toit
Poids maximum autorisé sur barres, pour
u ne hauteur de chargement ne dépassant
pas 40
cm (sauf por te-vélos) : 40 kg.
Si la hauteur dépasse 40
cm, adaptez la
vitesse du véhicule en fonction du profil
de la route, afin de ne pas endommager
les
barres de toit.Veuillez vous référer aux législations
nationales, afin de respecter la
réglementation du transport d'objets plus
longs que le véhicule.
Pour installer des

barres de toit transversales,
utilisez les accessoires recommandés par
PEUGEOT en respectant les consignes de
montage du constructeur.
Pour plus d'informations, consultez le réseau
PEUGEOT ou un atelier qualifié.
Capot
Ouverture
F Tirez vers vous la commande intérieure, située sur la partie inférieure de la planche
de bord.
Informations pratiques

99
F Poussez vers la gauche la commande extérieure et soulevez le capot.
F

D
éclippez la béquille de son logement.
F

F
ixez la béquille dans le cran pour maintenir
le capot ouvert.
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec précaution
la commande extérieure et la béquille de
capot (risque de brûlure).
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur
: prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage,
...).
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
Afin de ne pas endommager les organes
électriques, n'utilisez jamais le lavage
à haute pression dans le compartiment
moteur.
Compartiment moteur
1. Réservoir du liquide lave-vitre.
2. Réservoir du liquide de refroidissement.
3. Filtre à air.
4. Réser voir du liquide de frein.
5. Batterie.
6. Boîte à fusibles.
7. Jauge d'huile moteur.
8. Remplissage de l'huile moteur.
9. Point de masse déporté.
Pour accéder au réser voir du liquide de
frein et
/ ou à la boîte à fusibles, déclippez
le cache plastique, situé à la base du
pare-brise, en appuyant sur les deux
languettes.
Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans
le respect du plan d'entretien du constructeur.
Faites l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faites
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
7
Informations pratiques

100
Lors d'inter vention sous le capot, faites
attention, car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
Produits usagés
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour
la santé, voire très corrosifs.Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
réser vés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle. Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
de 30


minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.
Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F

S
aisissez la jauge par son embout coloré et
dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en butée,
puis retirez-la de nouveau pour effectuer
un contrôle visuel
: le niveau correct doit se
situer entre les repères A et B . A = MA XI
B = MINI
Si vous constatez que le niveau est situé au-
dessus du repère A ou au-dessous du repère
B , ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Informations pratiques

101

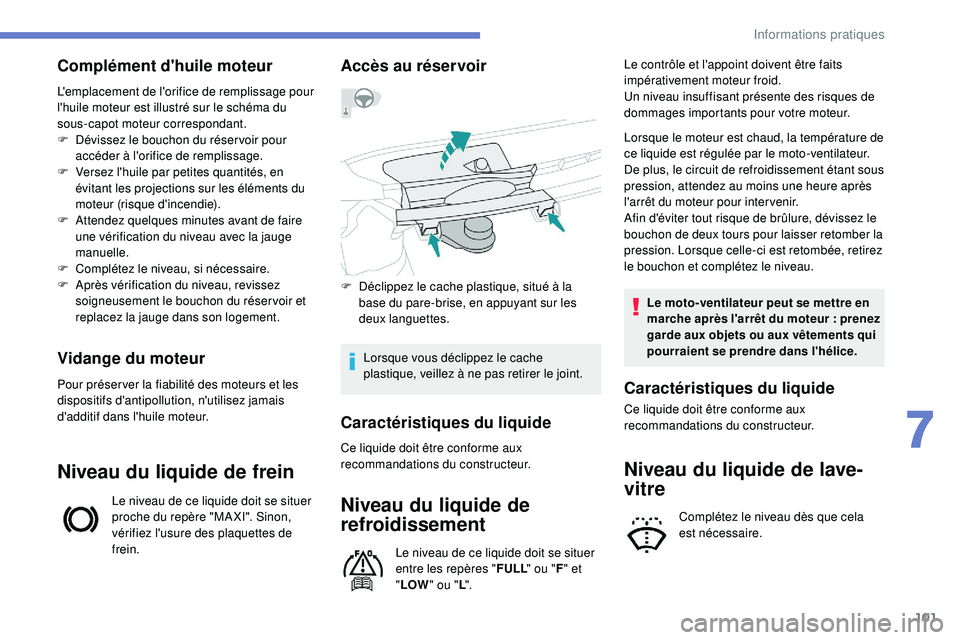

Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F
D
évissez le bouchon du réser voir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réser voir et
replacez la jauge dans son logement.
Vidange du moteur
Pour préser ver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Niveau du liquide de frein
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Accès au réservoir
F Déclippez le cache plastique, situé à la base du pare-brise, en appuyant sur les
deux languettes.
Lorsque vous déclippez le cache
plastique, veillez à ne pas retirer le joint.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer
entre les repères " FULL" ou "F" et
" LOW " ou " L". Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des risques de
dommages importants pour votre moteur.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour inter venir.
Afin d'éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
Niveau du liquide de lave-
vitre
Complétez le niveau dès que cela
est nécessaire.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
7
Informations pratiques

102
Contrôles
Sauf indication contraire, contrôlez ces
éléments, conformément au plan d'entretien du
constructeur.
Sinon, faites-les contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
inter vention sur la Batterie 12
V, repor tez-
vous à la rubrique correspondante.
Filtre à air
En fonction de l'environnement
(atmosphère poussiéreuse...)
et de l'utilisation du véhicule
(conduite urbaine...), changez-le
si nécessaire deux fois plus
souvent .
Filtre habitacle
En fonction de l'environnement
(atmosphère poussiéreuse...)
et de l'utilisation du véhicule
(conduite urbaine...), changez-le
si nécessaire deux fois plus
souvent. Un filtre habitacle encrassé peut
détériorer les per formances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Embrayage
Les versions équipées du Stop & Start
comportent une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT
ou dans un atelier qualifié.
L'embrayage est à commande mécanique et
nécessite un réglage régulier.En cas d'anomalie de fonctionnement (par
exemple des difficultés au démarrage),
consultez le réseau PEUGEOT ou un
atelier qualifié.
Caractéristiques du liquide
La mise à niveau du liquide de lave-vitre doit
être effectuée avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préser ver les éléments du système (pompe,
réservoir, canalisations...).
Dans tous les cas, le remplissage avec de
l'eau pure est proscrit (risque de gel, dépôt de
calcaire...).
Informations pratiques
