2018 OPEL ZAFIRA C Manuel d'utilisation (in French)

Rangement71Pour ouvrir la boîte à gants tirer la
poignée.
La boîte à gants contient un adapta‐
teur pour les écrous de blocage.
En roulant, la boîte à gants doit rester
fermée.
Porte-gobelets
Porte-gobelets avant
Les porte-gobelets sont disposés sur
la console centrale entre les sièges
avant.
Porte-gobelets coulissant dans
l'accoudoir FlexConsole
Le porte-gobelets peut être déplacé
dans des rails de guidage de l'accou‐
doir FlexConsole ou complètement
retiré.
Pousser la manette à l'avant du porte-
gobelets pour le faire glisser.
Accoudoir 3 43.
Retirer le porte-gobelets
Tirer la manette à l'avant du porte-
gobelets et le retirer verticalement de la console.
Le remontage s'effectue dans l'ordre
inverse.
Remarque
Poser le porte-gobelet dans la direc‐
tion indiquée sur l'illustration. Sinon
il ne s'engagera pas correctement.

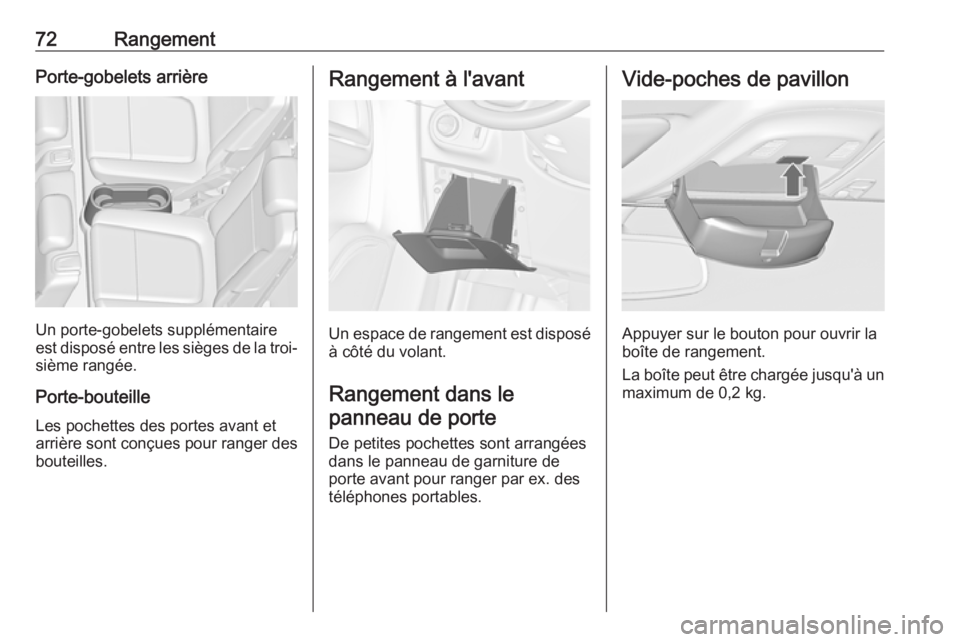

72RangementPorte-gobelets arrière
Un porte-gobelets supplémentaire
est disposé entre les sièges de la troi‐ sième rangée.
Porte-bouteille Les pochettes des portes avant et
arrière sont conçues pour ranger des
bouteilles.
Rangement à l'avant
Un espace de rangement est disposé
à côté du volant.
Rangement dans le panneau de porte
De petites pochettes sont arrangées
dans le panneau de garniture de
porte avant pour ranger par ex. des
téléphones portables.
Vide-poches de pavillon
Appuyer sur le bouton pour ouvrir la
boîte de rangement.
La boîte peut être chargée jusqu'à un maximum de 0,2 kg.

Rangement73Vide-poches sous le siègeBoîte de rangement
Une boîte de rangement est disposéesous le siège du passager. Faire glis‐
ser la molette pour ouvrir ou fermer la
boîte. Charge maximale : 1,5 kg.
Tiroir sous le siège
Appuyer sur le bouton de l'enfonce‐
ment et sortir le tiroir. Charge maxi‐
male : 3 kg. Pour fermer, repousser et
engager.
Rangement dans les
accoudoirs
Rangement dans l'accoudoir
FlexConsole
Appuyer sur le bouton pour ouvrir l'es‐ pace de rangement dans l'accoudoir.
Un autre espace de rangement est
disposé derrière l'accoudoir. Faire
glisser le couvercle pour l'ouvrir.

74RangementRangement dans la console
centrale
Console centrale
La boîte de rangement peut servir à
ranger de petits objets.
Faire glisser le couvercle vers l'arrière
pour l'ouvrir.
Console arrière
Un tiroir de rangement est disposé
sur l'arrière du FlexConsole. Tirer
pour l'ouvrir.
Avertissement
N'est pas destiné aux cendres ou
tout autre article incandescent.
Système de transport
arrière
Système de transport arrière pour quatre vélos
Le système de transport arrière
(système Flex-Fix) permet de fixer
deux bicyclettes au support de trans‐
port extensible intégré dans le plan‐
cher du véhicule. Il est possible de
fixer deux vélos supplémentaires sur
un adaptateur. Le transport d'autres
objets n'est pas autorisé.
La charge maximale pour le système
de transport arrière est de 80 kg avec
un adaptateur fixé et de 60 kg sans

Rangement75l'adaptateur. La charge maximale par
vélo sur le système de transport
arrière est de 30 kg. Ceci permet la
fixation de bicyclettes électriques au
système de transport arrière. La
charge maximale par vélo sur l'adap‐
tateur est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètre. Dans le cas
contraire, la sécurisation du vélo n'est
pas possible.
S'il n'est pas utilisé, le système de
transport arrière doit être rétracté
dans le plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Si le système de transport arrière
est rallongé et que le véhicule est
complètement chargé, la garde au sol sera réduite.
Conduire avec précaution lorsque la route est fortement inclinée ou
lors de la conduite sur une rampe, bosse, etc.
Avertissement
Consulter votre revendeur devélos avant de fixer des vélos
équipés de cadre en carbone. Les
vélos peuvent subir des domma‐
ges.
Remarque
Les feux arrière du véhicule seront
désactivés si les feux arrière du
système de transport arrière sont
installés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du
système de transport arrière,
risque de blessures.
Tirer la manette de déblocage vers le haut. Le système de transport arrière
se déverrouille et est éjecté hors du
pare-chocs arrière.

76RangementSortir complètement le système detransport arrière jusqu'à ce qu'il se
verrouille de manière audible.
S'assurer qu'il n'est pas possible de
repousser le système de transport
arrière sans actionner à nouveau la
poignée de déverrouillage.9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.
Déplier le support de plaque
d'immatriculation
Soulever le support de plaque d'im‐
matriculation et le rabattre vers l'ar‐
rière.
Déplier les feux arrière
Déplier les deux feux arrière.
Verrouillage du système de transport
arrière

Rangement77Faire pivoter les deux leviers de
serrage latéralement aussi loin que
cela est possible.
Dans le cas contraire, un fonctionne‐
ment sûr ne peut être garanti.
Déplier les logements de roue
Déplier les deux logements de roue.
Montage du porte-vélo
Soulever le porte-vélo sur l'arrière (1)
et le tirer vers l'arrière.
Relever le porte-vélo (2).
Pousser le porte-vélo (1) vers le bas
et tourner la poignée (2) vers l'arrière pour l'engager.
Fixation du premier vélo
1. Faire tourner les pédales à la position illustrée et poser le vélo
dans le logement de roue le plus
en avant.
Vérifier que le vélo est posé
centralement sur les logements
de roue.

78Rangement
2. Fixer l'étrier de montage le pluscourt sur le cadre de vélo. Tourner
le bouton molette dans le sens
horaire pour le fixer.
3. Attacher les deux roues du vélo aux logements de roue en utilisantles dispositifs de retenue par
sangle.
4. Vérifier que le vélo est bien fixé.Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins
de 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.
Fixation de l'adaptateur
Lors du transport de plus de deux
vélos, l'adaptateur doit être fixé avant
que le second vélo ne soit fixé.
1. Attacher l'adaptateur sur le système de transport arrière
comme illustré.
2. Tourner le levier (1) vers l'avant et
le maintenir, abaisser alors
l'adaptateur (2) sur l'arrière.
3. Relâcher le levier et vérifier que l'adaptateur est correctement
engagé.
