2018 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

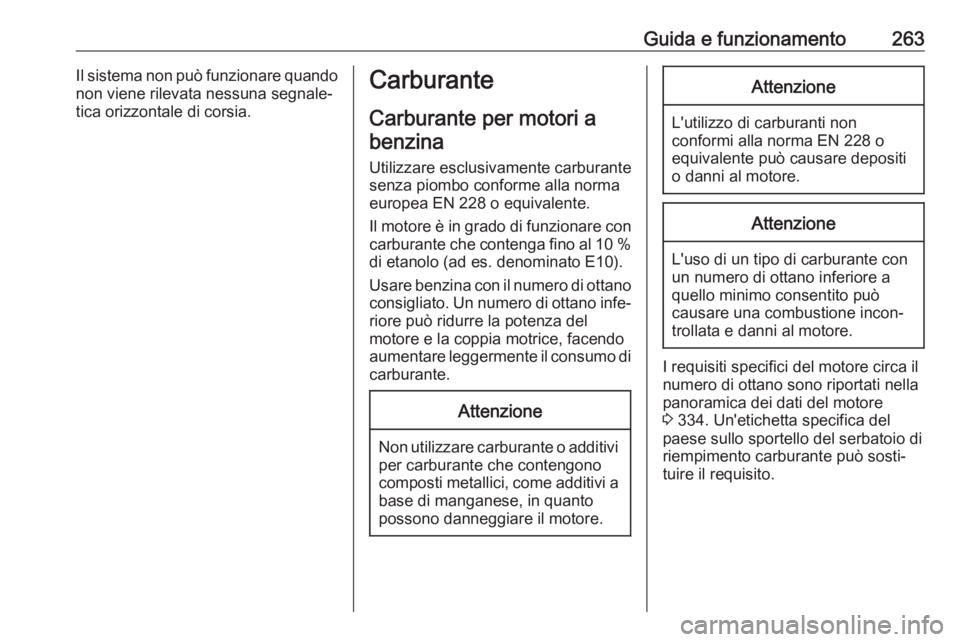

Guida e funzionamento263Il sistema non può funzionare quando
non viene rilevata nessuna segnale‐
tica orizzontale di corsia.Carburante
Carburante per motori a benzina
Utilizzare esclusivamente carburantesenza piombo conforme alla norma
europea EN 228 o equivalente.
Il motore è in grado di funzionare con carburante che contenga fino al 10 %di etanolo (ad es. denominato E10).
Usare benzina con il numero di ottano
consigliato. Un numero di ottano infe‐
riore può ridurre la potenza del
motore e la coppia motrice, facendo
aumentare leggermente il consumo di carburante.Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.
Attenzione
L'utilizzo di carburanti non
conformi alla norma EN 228 o
equivalente può causare depositi
o danni al motore.
Attenzione
L'uso di un tipo di carburante con
un numero di ottano inferiore a
quello minimo consentito può
causare una combustione incon‐ trollata e danni al motore.
I requisiti specifici del motore circa il
numero di ottano sono riportati nella
panoramica dei dati del motore
3 334. Un'etichetta specifica del
paese sullo sportello del serbatoio di
riempimento carburante può sosti‐
tuire il requisito.

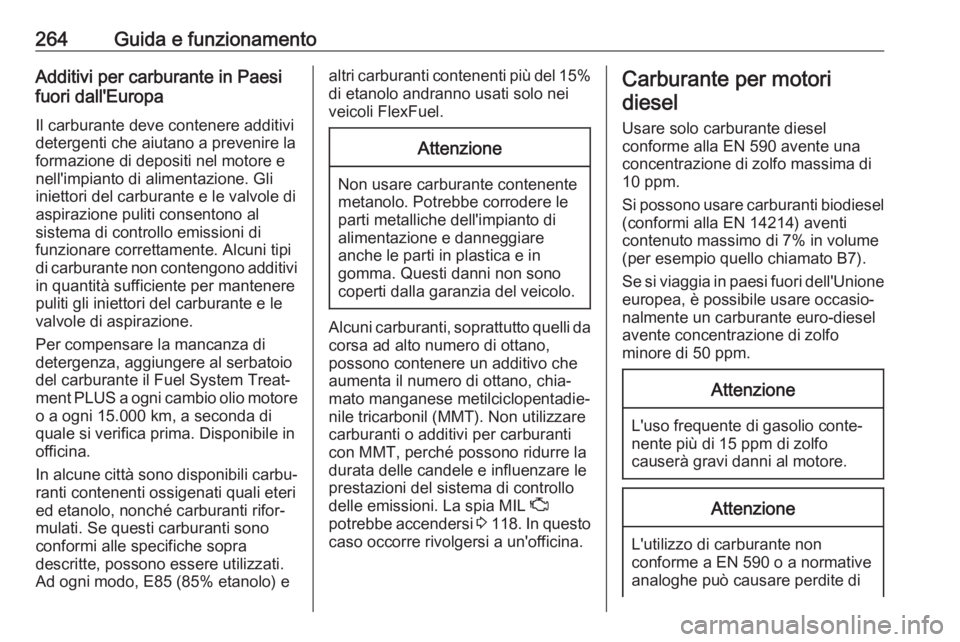

264Guida e funzionamentoAdditivi per carburante in Paesi
fuori dall'Europa
Il carburante deve contenere additivi
detergenti che aiutano a prevenire la
formazione di depositi nel motore e
nell'impianto di alimentazione. Gli
iniettori del carburante e le valvole di
aspirazione puliti consentono al
sistema di controllo emissioni di
funzionare correttamente. Alcuni tipi
di carburante non contengono additivi in quantità sufficiente per mantenere
puliti gli iniettori del carburante e le
valvole di aspirazione.
Per compensare la mancanza di
detergenza, aggiungere al serbatoio
del carburante il Fuel System Treat‐
ment PLUS a ogni cambio olio motore
o a ogni 15.000 km, a seconda di
quale si verifica prima. Disponibile in
officina.
In alcune città sono disponibili carbu‐ ranti contenenti ossigenati quali eteri
ed etanolo, nonché carburanti rifor‐
mulati. Se questi carburanti sono
conformi alle specifiche sopra
descritte, possono essere utilizzati.
Ad ogni modo, E85 (85% etanolo) ealtri carburanti contenenti più del 15%
di etanolo andranno usati solo nei
veicoli FlexFuel.Attenzione
Non usare carburante contenente
metanolo. Potrebbe corrodere le
parti metalliche dell'impianto di
alimentazione e danneggiare
anche le parti in plastica e in
gomma. Questi danni non sono
coperti dalla garanzia del veicolo.
Alcuni carburanti, soprattutto quelli da
corsa ad alto numero di ottano,
possono contenere un additivo che
aumenta il numero di ottano, chia‐
mato manganese metilciclopentadie‐
nile tricarbonil (MMT). Non utilizzare
carburanti o additivi per carburanti
con MMT, perché possono ridurre la
durata delle candele e influenzare le
prestazioni del sistema di controllo
delle emissioni. La spia MIL Z
potrebbe accendersi 3 118 . In questo
caso occorre rivolgersi a un'officina.
Carburante per motori
diesel
Usare solo carburante diesel
conforme alla EN 590 avente una
concentrazione di zolfo massima di
10 ppm.
Si possono usare carburanti biodiesel (conformi alla EN 14214) aventi
contenuto massimo di 7% in volume
(per esempio quello chiamato B7).
Se si viaggia in paesi fuori dell'Unione
europea, è possibile usare occasio‐
nalmente un carburante euro-diesel
avente concentrazione di zolfo
minore di 50 ppm.Attenzione
L'uso frequente di gasolio conte‐
nente più di 15 ppm di zolfo
causerà gravi danni al motore.
Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative analoghe può causare perdite di

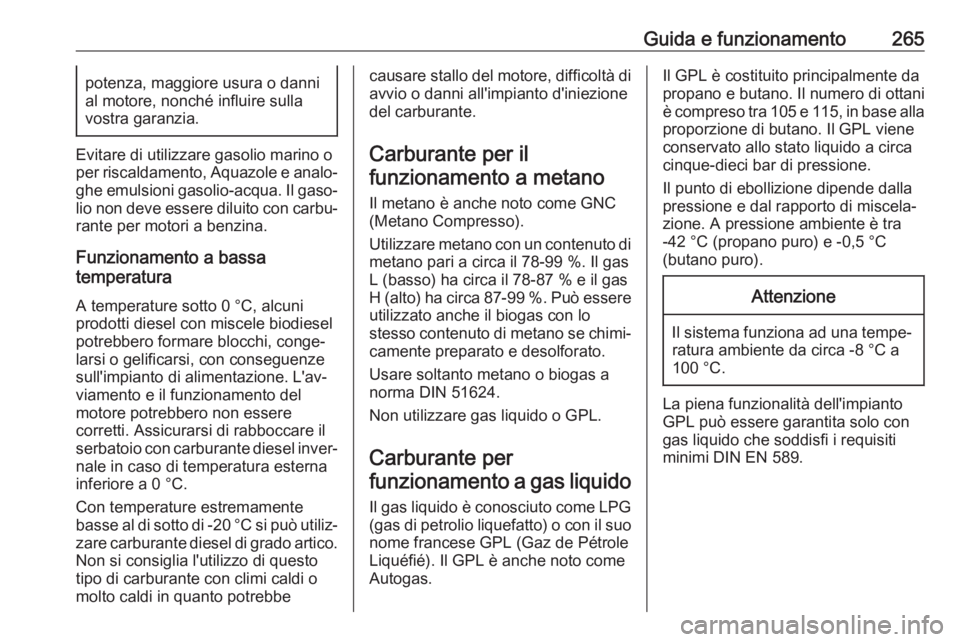

Guida e funzionamento265potenza, maggiore usura o danni
al motore, nonché influire sulla
vostra garanzia.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e analo‐
ghe emulsioni gasolio-acqua. Il gaso‐ lio non deve essere diluito con carbu‐
rante per motori a benzina.
Funzionamento a bassa
temperatura
A temperature sotto 0 °C, alcuni
prodotti diesel con miscele biodiesel
potrebbero formare blocchi, conge‐
larsi o gelificarsi, con conseguenze
sull'impianto di alimentazione. L'av‐
viamento e il funzionamento del
motore potrebbero non essere
corretti. Assicurarsi di rabboccare il
serbatoio con carburante diesel inver‐ nale in caso di temperatura esterna
inferiore a 0 °C.
Con temperature estremamente
basse al di sotto di -20 °C si può utiliz‐
zare carburante diesel di grado artico. Non si consiglia l'utilizzo di questo
tipo di carburante con climi caldi o
molto caldi in quanto potrebbe
causare stallo del motore, difficoltà di
avvio o danni all'impianto d'iniezione
del carburante.
Carburante per ilfunzionamento a metano
Il metano è anche noto come GNC
(Metano Compresso).
Utilizzare metano con un contenuto di
metano pari a circa il 78-99 %. Il gas L (basso) ha circa il 78-87 % e il gas
H (alto) ha circa 87-99 %. Può essere
utilizzato anche il biogas con lo
stesso contenuto di metano se chimi‐ camente preparato e desolforato.
Usare soltanto metano o biogas a
norma DIN 51624.
Non utilizzare gas liquido o GPL.
Carburante per
funzionamento a gas liquido
Il gas liquido è conosciuto come LPG (gas di petrolio liquefatto) o con il suo
nome francese GPL (Gaz de Pétrole
Liquéfié). Il GPL è anche noto come
Autogas.Il GPL è costituito principalmente da propano e butano. Il numero di ottani è compreso tra 105 e 115, in base alla proporzione di butano. Il GPL viene
conservato allo stato liquido a circa
cinque-dieci bar di pressione.
Il punto di ebollizione dipende dalla
pressione e dal rapporto di miscela‐
zione. A pressione ambiente è tra
-42 °C (propano puro) e -0,5 °C
(butano puro).Attenzione
Il sistema funziona ad una tempe‐ ratura ambiente da circa -8 °C a
100 °C.
La piena funzionalità dell'impianto
GPL può essere garantita solo con
gas liquido che soddisfi i requisiti
minimi DIN EN 589.

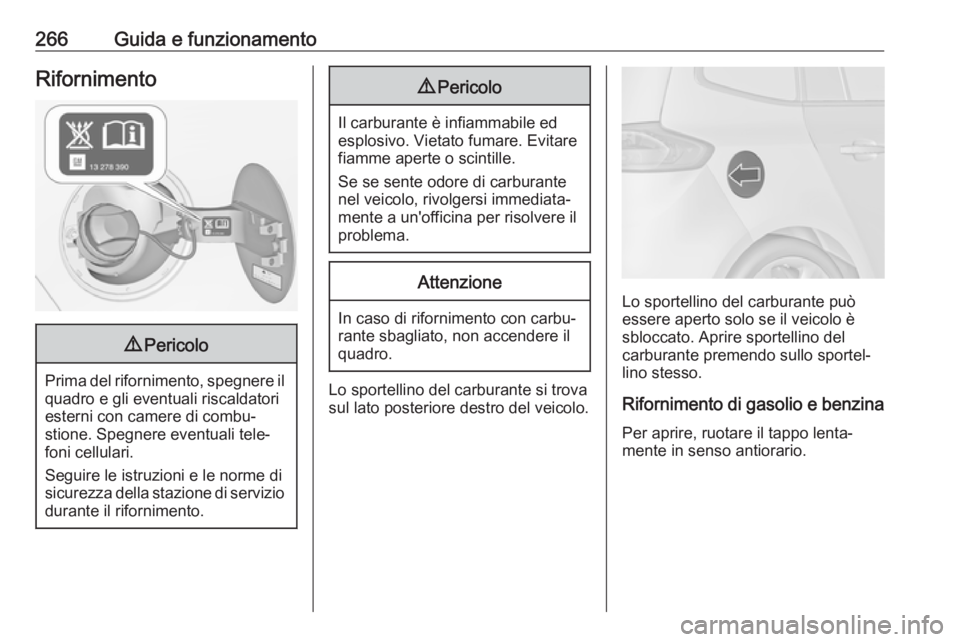

266Guida e funzionamentoRifornimento9Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione. Spegnere eventuali tele‐
foni cellulari.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
Rifornimento di gasolio e benzina Per aprire, ruotare il tappo lenta‐
mente in senso antiorario.

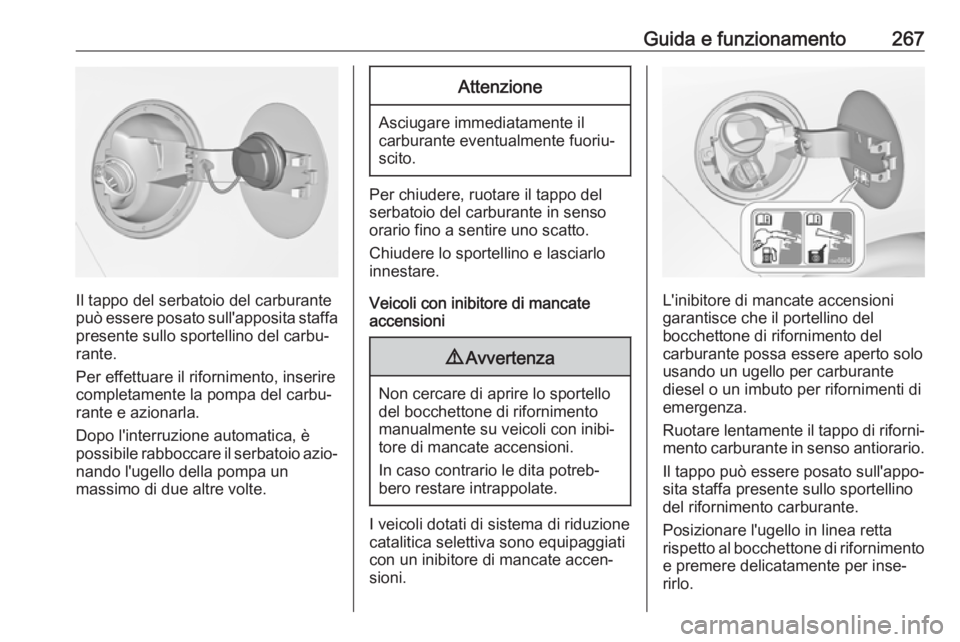

Guida e funzionamento267
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e lasciarlo
innestare.
Veicoli con inibitore di mancate
accensioni
9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
I veicoli dotati di sistema di riduzione
catalitica selettiva sono equipaggiati
con un inibitore di mancate accen‐ sioni.
L'inibitore di mancate accensioni
garantisce che il portellino del
bocchettone di rifornimento del
carburante possa essere aperto solo usando un ugello per carburante
diesel o un imbuto per rifornimenti di
emergenza.
Ruotare lentamente il tappo di riforni‐
mento carburante in senso antiorario.
Il tappo può essere posato sull'appo‐
sita staffa presente sullo sportellino
del rifornimento carburante.
Posizionare l'ugello in linea retta
rispetto al bocchettone di rifornimento e premere delicatamente per inse‐
rirlo.

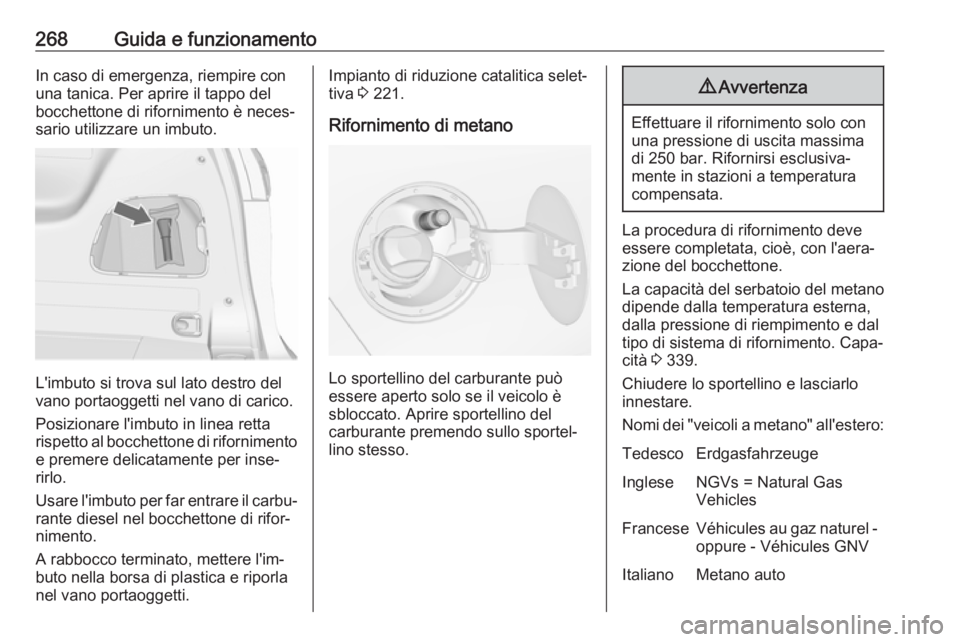

268Guida e funzionamentoIn caso di emergenza, riempire con
una tanica. Per aprire il tappo del
bocchettone di rifornimento è neces‐
sario utilizzare un imbuto.
L'imbuto si trova sul lato destro del
vano portaoggetti nel vano di carico.
Posizionare l'imbuto in linea retta
rispetto al bocchettone di rifornimento e premere delicatamente per inse‐
rirlo.
Usare l'imbuto per far entrare il carbu‐ rante diesel nel bocchettone di rifor‐
nimento.
A rabbocco terminato, mettere l'im‐
buto nella borsa di plastica e riporla nel vano portaoggetti.
Impianto di riduzione catalitica selet‐
tiva 3 221.
Rifornimento di metano
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
9 Avvertenza
Effettuare il rifornimento solo con
una pressione di uscita massima
di 250 bar. Rifornirsi esclusiva‐
mente in stazioni a temperatura
compensata.
La procedura di rifornimento deve
essere completata, cioè, con l'aera‐
zione del bocchettone.
La capacità del serbatoio del metano
dipende dalla temperatura esterna, dalla pressione di riempimento e dal
tipo di sistema di rifornimento. Capa‐
cità 3 339.
Chiudere lo sportellino e lasciarlo
innestare.
Nomi dei "veicoli a metano" all'estero:
TedescoErdgasfahrzeugeIngleseNGVs = Natural Gas
VehiclesFranceseVéhicules au gaz naturel - oppure - Véhicules GNVItalianoMetano auto

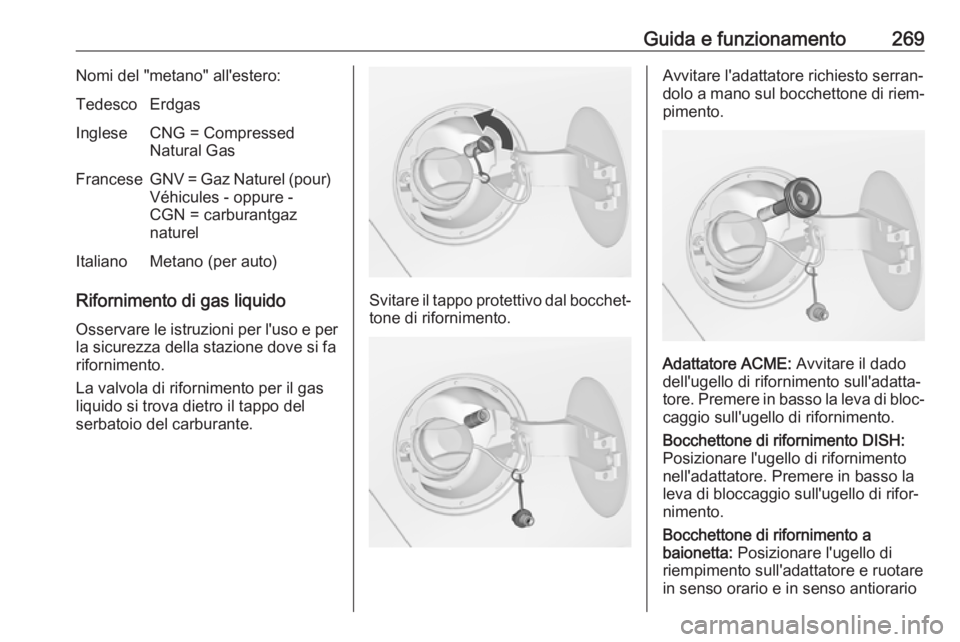

Guida e funzionamento269Nomi del "metano" all'estero:TedescoErdgasIngleseCNG = Compressed
Natural GasFranceseGNV = Gaz Naturel (pour)
Véhicules - oppure -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Rifornimento di gas liquido
Osservare le istruzioni per l'uso e per la sicurezza della stazione dove si fa
rifornimento.
La valvola di rifornimento per il gas liquido si trova dietro il tappo del
serbatoio del carburante.Svitare il tappo protettivo dal bocchet‐
tone di rifornimento.
Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dado
dell'ugello di rifornimento sull'adatta‐ tore. Premere in basso la leva di bloc‐ caggio sull'ugello di rifornimento.
Bocchettone di rifornimento DISH:
Posizionare l'ugello di rifornimento nell'adattatore. Premere in basso la
leva di bloccaggio sull'ugello di rifor‐
nimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di
riempimento sull'adattatore e ruotare
in senso orario e in senso antiorario

270Guida e funzionamentodi un quarto di giro. Tirare completa‐
mente la leva di blocco dell'ugello di
rifornimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di rifornimento sull'a‐ dattatore fino a quando si innesta.
Premere il pulsante al punto di rifor‐
nimento di gas liquido. Il sistema di
riempimento si arresta o inizia a
rallentare quando si raggiunge
l'80 % del volume del serbatoio (livello di riempimento massimo).
Rilasciare il pulsante sul sistema di
rifornimento per arrestare il processo. Rilasciare la leva di bloccaggio e
rimuovere l'ugello di rifornimento.
Può fuoriuscire una piccola quantità
di gas liquido.
Rimuovere l'adattatore e riporlo nel veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può
essere riempito solo fino all'80 %
di capacità per ragioni di sicu‐
rezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si
aggiunge una quantità maggiore
raccomandiamo di non esporre il
veicolo al sole fino a quando la quan‐ tità in eccesso non sia stata consu‐
mata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
