2018 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

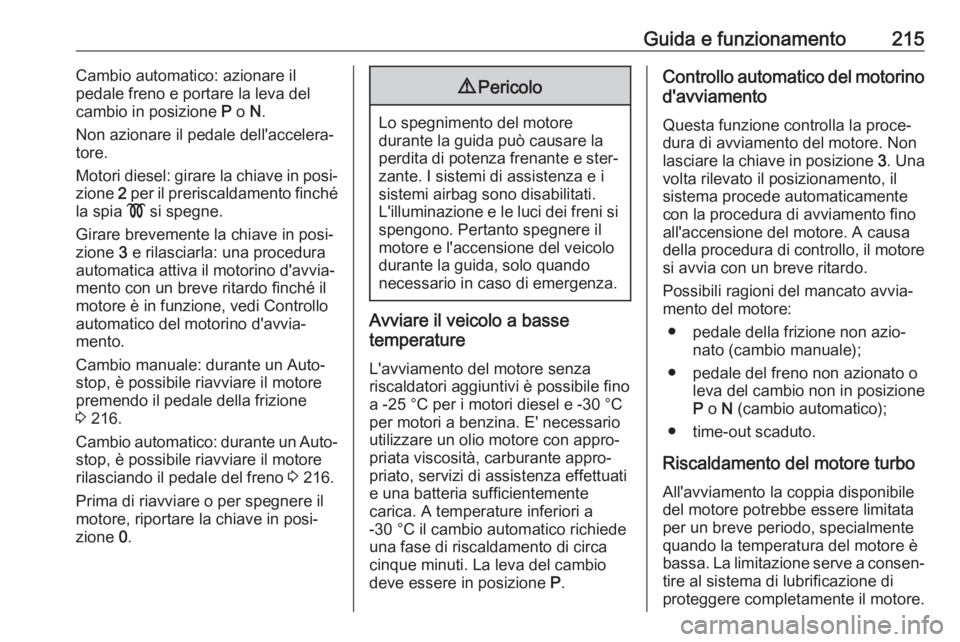

Guida e funzionamento215Cambio automatico: azionare il
pedale freno e portare la leva del
cambio in posizione P o N.
Non azionare il pedale dell'accelera‐
tore.
Motori diesel: girare la chiave in posi‐
zione 2 per il preriscaldamento finché
la spia ! si spegne.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Cambio manuale: durante un Auto‐
stop, è possibile riavviare il motore
premendo il pedale della frizione
3 216.
Cambio automatico: durante un Auto‐ stop, è possibile riavviare il motorerilasciando il pedale del freno 3 216.
Prima di riavviare o per spegnere il
motore, riportare la chiave in posi‐
zione 0.9 Pericolo
Lo spegnimento del motore
durante la guida può causare la
perdita di potenza frenante e ster‐ zante. I sistemi di assistenza e isistemi airbag sono disabilitati.
L'illuminazione e le luci dei freni si
spengono. Pertanto spegnere il
motore e l'accensione del veicolo
durante la guida, solo quando
necessario in caso di emergenza.
Avviare il veicolo a basse
temperature
L'avviamento del motore senza
riscaldatori aggiuntivi è possibile fino
a -25 °C per i motori diesel e -30 °C
per motori a benzina. E' necessario
utilizzare un olio motore con appro‐
priata viscosità, carburante appro‐
priato, servizi di assistenza effettuati
e una batteria sufficientemente
carica. A temperature inferiori a
-30 °C il cambio automatico richiede
una fase di riscaldamento di circa
cinque minuti. La leva del cambio
deve essere in posizione P.
Controllo automatico del motorino
d'avviamento
Questa funzione controlla la proce‐
dura di avviamento del motore. Non
lasciare la chiave in posizione 3. Una
volta rilevato il posizionamento, il sistema procede automaticamente
con la procedura di avviamento fino
all'accensione del motore. A causa
della procedura di controllo, il motore
si avvia con un breve ritardo.
Possibili ragioni del mancato avvia‐
mento del motore:
● pedale della frizione non azio‐ nato (cambio manuale);
● pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico);
● time-out scaduto.
Riscaldamento del motore turbo All'avviamento la coppia disponibile
del motore potrebbe essere limitata
per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di
proteggere completamente il motore.

216Guida e funzionamentoInterruzione di carburante almotore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il
veicolo procede con una marcia inne‐ stata ma non viene premuto il pedale
dell'acceleratore.
In base alle condizioni di guida, l'in‐
terruzione di carburante al motore
durante la decelerazione potrebbe
essere disattivata.
Sistema stop-start
Il sistema Start-stop contribuisce a far risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa
velocità o si arresta, ad esempio a un semaforo o in un ingorgo. Avvia auto‐
maticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria del veicolo assicura che un Autostop venga eseguito solo sela batteria è sufficientemente carica
per un riavvio.Attivazione
Il sistema Start-stop è disponibile non
appena il motore viene avviato, il
veicolo parte e le condizioni riportate
nel seguito di questa sezione sono
soddisfatte.
Disattivazione
Disattivare il sistema Start-stop
manualmente premendo eco. La
disattivazione è indicata dallo spegni‐
mento del LED presente nel pulsante.
Autostop
Se il veicolo procede a bassa velocità o è fermo, attivare un Autostop come
segue:
● Premere il pedale della frizione.
● Portare la leva del cambio in folle.
● Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐ censione rimane attivata.
Indicazione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.

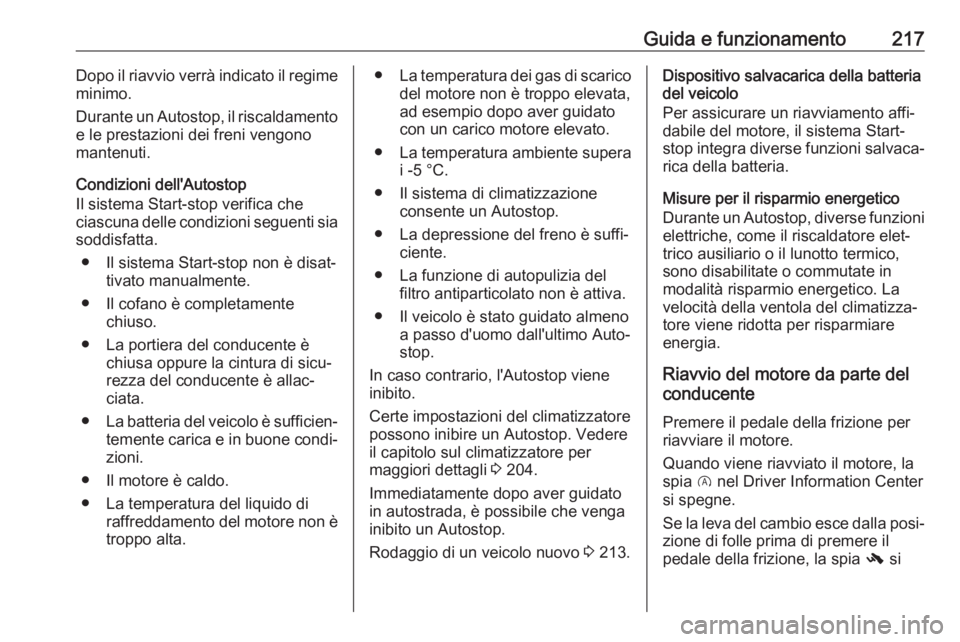

Guida e funzionamento217Dopo il riavvio verrà indicato il regime
minimo.
Durante un Autostop, il riscaldamento e le prestazioni dei freni vengono
mantenuti.
Condizioni dell'Autostop
Il sistema Start-stop verifica che
ciascuna delle condizioni seguenti sia soddisfatta.
● Il sistema Start-stop non è disat‐ tivato manualmente.
● Il cofano è completamente chiuso.
● La portiera del conducente è chiusa oppure la cintura di sicu‐rezza del conducente è allac‐
ciata.
● La batteria del veicolo è sufficien‐
temente carica e in buone condi‐ zioni.
● Il motore è caldo.
● La temperatura del liquido di raffreddamento del motore non è
troppo alta.● La temperatura dei gas di scarico
del motore non è troppo elevata,
ad esempio dopo aver guidato
con un carico motore elevato.
● La temperatura ambiente supera
i -5 °C.
● Il sistema di climatizzazione consente un Autostop.
● La depressione del freno è suffi‐ ciente.
● La funzione di autopulizia del filtro antiparticolato non è attiva.
● Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Auto‐stop.
In caso contrario, l'Autostop viene
inibito.
Certe impostazioni del climatizzatore
possono inibire un Autostop. Vedere
il capitolo sul climatizzatore per
maggiori dettagli 3 204.
Immediatamente dopo aver guidato in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 213.Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni elettriche, come il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in
modalità risparmio energetico. La
velocità della ventola del climatizza‐
tore viene ridotta per risparmiare
energia.
Riavvio del motore da parte del
conducente
Premere il pedale della frizione per
riavviare il motore.
Quando viene riavviato il motore, la spia D nel Driver Information Center
si spegne.
Se la leva del cambio esce dalla posi‐ zione di folle prima di premere il
pedale della frizione, la spia - si

218Guida e funzionamentoaccende o viene visualizzato un
messaggio nel Driver Information
Center.
Spia - 3 119.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il
motore viene avviato automatica‐
mente mediante il sistema Start-stop.
● Il sistema Start-stop è disattivato manualmente.
● Il cofano è aperto.
● La cintura di sicurezza del condu‐
cente non è allacciata e la
portiera del conducente è aperta.
● La temperatura del motore è troppo bassa.
● Il livello di carica della batteria del
veicolo è sotto un determinato
livello.
● La depressione del freno non è sufficiente.● Il veicolo è guidato almeno a passo d'uomo.
● Il climatizzatore richiede un avvio
del motore.
● Il climatizzatore viene acceso manualmente.
Se il cofano non è completamente
chiuso, viene visualizzato un
messaggio di avvertimento nel Driver
Information Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐ vio del motore potrebbe essere
percepibile un breve calo di tensione.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Attivare il freno
di stazionamento senza
premere il pulsante di rilascio.
Se il veicolo viene parcheg‐
giato in salita o in discesa, tirare il freno di stazionamento
quanto più possibile. Premere
contemporaneamente il pedale del freno per ridurre lo sforzo
necessario per tirare il freno di
stazionamento.
Per veicoli con freno di stazio‐
namento elettrico, tirare l'inter‐ ruttore m per minimo
un secondo fino a quando la
spia di controllo m si illumina
con luce fissa e viene inserito il
freno di stazionamento elettrico 3 119.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐ sione solo dopo aver innestato
la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote

Guida e funzionamento219anteriori nella direzione oppo‐
sta rispetto al cordolo del
marciapiede.
Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver
innestato la retromarcia o
portato la leva del cambio in
posizione P. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Ruotare
il volante fino ad avvertire lo
scatto di inserimento del bloc‐
casterzo.
Nei veicoli con cambio automa‐ tico, la chiave può essere
estratta solo se la leva del
cambio è in posizione P.● Bloccare le portiere del veicolo.
● Attivare l'impianto di allarme anti‐
furto.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 279.Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato o
con elevati carichi sul motore, far
girare brevemente il motore a
carico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne
automaticamente se il veicolo si
arresta entro un certo periodo di tempo.
Gas di scarico9 Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano
nell'abitacolo, aprire i finestrini. Rivolgersi ad un'officina per elimi‐
nare la causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.

220Guida e funzionamentoFiltro antiparticolato
Processo di pulizia automatica Il filtro antiparticolato previsto per le
motorizzazioni diesel separa le peri‐
colose particelle di fuliggine dal gas di
scarico. Il sistema è corredato di una
funzione autopulente che si attiva
automaticamente durante la marcia senza ulteriori notifiche. Il filtro viene
pulito periodicamente bruciando ad
alta temperatura le particelle di fulig‐
gine. Questo processo avviene auto‐
maticamente in determinate condi‐
zioni preimpostate e può richiedere
fino a 25 minuti. Di solito impiega fra
sette e 12 minuti. La funzione di Auto‐
stop non è disponibile e il consumo di carburante può essere più elevato
durante questo periodo. L'emissione
di odori e fumo nel corso di tale proce‐ dimento è un fenomeno normale.
Il sistema deve essere pulito In alcune situazioni come,
ad esempio percorrendo distanze
brevi, il sistema non è in grado di
completare la funzione autopulente.Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, la
situazione viene segnalata dall'ac‐
censione di % e da un messaggio di
avvertimento nel Driver Information
Center.
% si accende oltre a inviare un
messaggio di avvertimento quando il filtro antiparticolato diesel è pieno.
Avviare il processo di pulizia prima
possibile.
% lampeggia oltre a inviare un
messaggio di avvertimento quando il
filtro antiparticolato diesel ha
raggiunto il livello massimo di riempi‐
mento. Avviare immediatamente il
processo di pulizia per evitare danni
al motore.
Azionare il processo di auto
pulizia
Per attivare il processo di pulizia,
continuare a guidare e tenere il
regime di giri del motore sopra i
2000 giri/min. Se necessario, passare
a una marcia inferiore. Ha quindi
inizio la pulizia del filtro antipartico‐
lato.Il processo di pulizia avviene più rapi‐
damente quando il motore gira ad alto regime e carico di lavoro.
La spia % si spegne al completa‐
mento della funzione autopulente.
Continuare a guidare fino al comple‐
tamento dell'operazione di pulizia
automatica.Attenzione
Se possibile, non interrompere il
processo di pulizia. Proseguire
fino a quando la pulizia è
completa, per evitare la necessità
di assistenza o la riparazione
presso un'officina.
Processo di pulizia non possibile
Se per qualsiasi ragione la pulizia
risultasse impossibile, la spia Z si
illumina e un messaggio di avverti‐
mento appare nel Driver Information
Center. È possibile che la potenza del
motore possa essere ridotta. Rivol‐
gersi immediatamente ad un'officina.

Guida e funzionamento221Convertitore catalitico
Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 263,
3 334 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il
serbatoio vuoto e di avviare il
motore a spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre
anomalie, rivolgersi ad un'officina il prima possibile per eliminare la causa
del guasto. In caso di emergenza è
possibile proseguire il viaggio, ma
solo per breve tempo e con velocità e regime del motore ridotti.
AdBlue
Informazioni generali La riduzione catalitica selettiva
(BlueInjection) è un metodo per
ridurre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si
ottiene iniettando liquido per impianto di scarico diesel (DEF) nell'impianto
di scarico. L'ammoniaca rilasciata dal
fluido produce una reazione chimica
con l'azoto (NO x) dello scarico trasfor‐
mandolo in azoto e acqua.
La designazione di questo liquido è
AdBlue Ⓡ
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Il consumo tipico di AdBlue è di circa 1,2 litri per 1000 km su veicoli con
motore B16DTH o B16DTJ e circa 2
litri per 1000 km su veicoli con motore
B20DTH. Il consumo può anche
essere più elevato a seconda delle
condizioni di guida (ad es. con un
livello di carico elevato o in caso di
traino di veicoli).

222Guida e funzionamentoSerbatoio AdBlue
A un volume residuo di circa cinque
litri è presente un sensore di livello. I
messaggi di avvertimento verranno
visualizzati solo una volta passato
quel limite. Volume del serbatoio
3 339.
Avvisi di livello A seconda dell'autonomia calcolata di
AdBlue, verranno visualizzati vari
messaggi nel Driver Information
Centre. I messaggi e i limiti imposti
sono richiesti dalla legge.
Il primo avviso possibile è AdBlue
Distanza percorribile: 2400 km .
L'avviso verrà visualizzato breve‐ mente ed una volta sola, insieme
all'autonomia calcolata. La guida è
possibile senza alcuna limitazione.
Il livello di avviso successivo è
raggiunto una volta che l'autonomia è inferiore a 1750 km. Il messaggio
contenente l'autonomia attuale sarà
visualizzato ogni volta che il motore
verrà acceso e dovrà essere confer‐mato 3 124. Fare rifornimento di
AdBlue prima di raggiungere il livello
di avviso successivo.
Quando l'autonomia di AdBlue è infe‐
riore a 900 km, i seguenti avvisi
vengono visualizzati alternatamente
e non possono essere rimossi:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km .
Inoltre, la spia Y lampeggia continua‐
mente.
Avviso
Nel caso di un alto consumo di
AdBlue, il Driver Information Centre
potrebbe visualizzare questo
messaggio di avvertimento senza
prima visualizzare le altre fasi di
avvertimento.
L'ultimo livello di avviso è raggiunto
una volta che il serbatoio AdBlue è
vuoto. Non sarà possibile riavviare il
motore. I seguenti avvisi vengono
visualizzati alternatamente e non
possono essere rimossi:● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà .
Inoltre, la spia Y lampeggia continua‐
mente.
Quando l'impedimento di un riavvio
del motore è attivo, verrà visualizzato il seguente messaggio:
Rabbocco AdBlue Per avviare il
veicolo .
Il serbatoio deve essere rabboccato
completamente con AdBlue, altri‐
menti non sarà possibile riavviare il
motore.
Avvisi emissioni alte
Se le emissioni di scarico superano
un certo valore, un avviso simile agli
avvisi di autonomia verrà visualizzato
nel Driver Information Center.
Verranno visualizzate le richieste relative alla necessità di un controllo
all'impianto di scarico e l'annuncio
d'impedimento di un riavvio del
motore. Queste limitazioni sono
richieste per legge.
Rivolgersi a un'autofficina per assi‐
stenza.
