2018 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

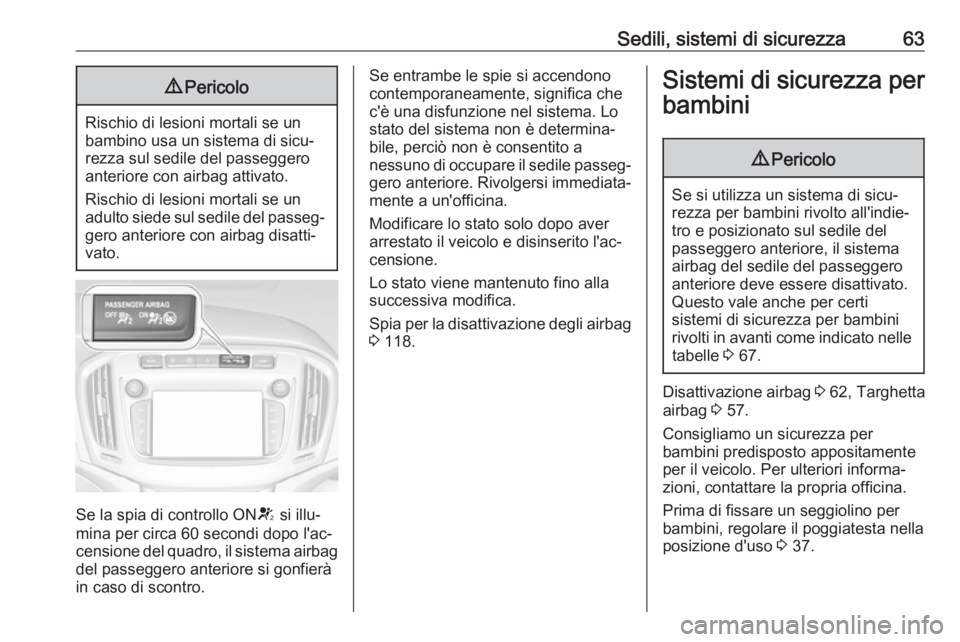

Sedili, sistemi di sicurezza639Pericolo
Rischio di lesioni mortali se un
bambino usa un sistema di sicu‐
rezza sul sedile del passeggero
anteriore con airbag attivato.
Rischio di lesioni mortali se un
adulto siede sul sedile del passeg‐ gero anteriore con airbag disatti‐
vato.
Se la spia di controllo ON V
si illu‐
mina per circa 60 secondi dopo l'ac‐ censione del quadro, il sistema airbag
del passeggero anteriore si gonfierà
in caso di scontro.
Se entrambe le spie si accendono
contemporaneamente, significa che
c'è una disfunzione nel sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐ gero anteriore. Rivolgersi immediata‐ mente a un'officina.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione.
Lo stato viene mantenuto fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 118.Sistemi di sicurezza per
bambini9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi
sistemi di sicurezza per bambini
rivolti in avanti come indicato nelle tabelle 3 67.
Disattivazione airbag 3 62, Targhetta
airbag 3 57.
Consigliamo un sicurezza per
bambini predisposto appositamente
per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Prima di fissare un seggiolino per
bambini, regolare il poggiatesta nella
posizione d'uso 3 37.

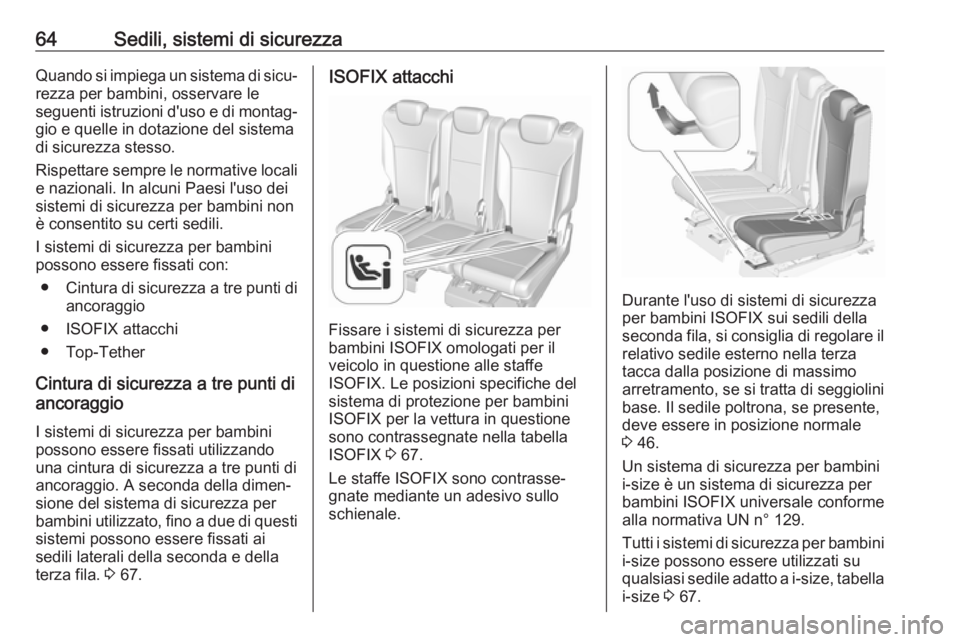

64Sedili, sistemi di sicurezzaQuando si impiega un sistema di sicu‐
rezza per bambini, osservare le
seguenti istruzioni d'uso e di montag‐
gio e quelle in dotazione del sistema
di sicurezza stesso.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio. A seconda della dimen‐
sione del sistema di sicurezza per
bambini utilizzato, fino a due di questi
sistemi possono essere fissati ai
sedili laterali della seconda e della
terza fila. 3 67.ISOFIX attacchi
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione alle staffe
ISOFIX. Le posizioni specifiche del sistema di protezione per bambini
ISOFIX per la vettura in questione
sono contrassegnate nella tabella
ISOFIX 3 67.
Le staffe ISOFIX sono contrasse‐
gnate mediante un adesivo sullo
schienale.
Durante l'uso di sistemi di sicurezza
per bambini ISOFIX sui sedili della seconda fila, si consiglia di regolare il relativo sedile esterno nella terza
tacca dalla posizione di massimo
arretramento, se si tratta di seggiolini
base. Il sedile poltrona, se presente,
deve essere in posizione normale
3 46.
Un sistema di sicurezza per bambini
i-size è un sistema di sicurezza per
bambini ISOFIX universale conforme
alla normativa UN n° 129.
Tutti i sistemi di sicurezza per bambini i-size possono essere utilizzati su
qualsiasi sedile adatto a i-size, tabella
i-size 3 67.

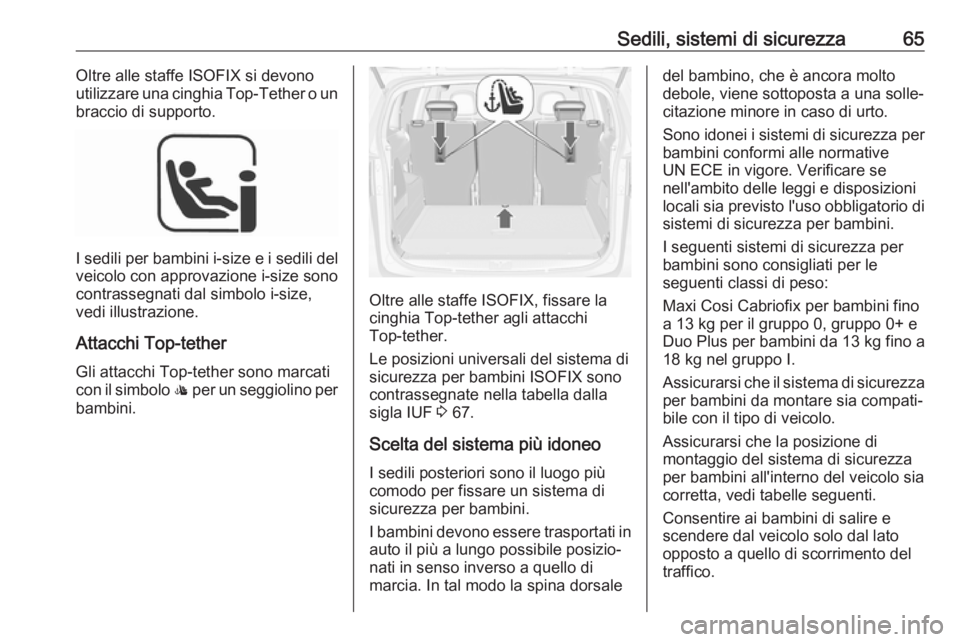

Sedili, sistemi di sicurezza65Oltre alle staffe ISOFIX si devono
utilizzare una cinghia Top-Tether o un
braccio di supporto.
I sedili per bambini i-size e i sedili del
veicolo con approvazione i-size sono
contrassegnati dal simbolo i-size,
vedi illustrazione.
Attacchi Top-tether
Gli attacchi Top-tether sono marcati
con il simbolo : per un seggiolino per
bambini.
Oltre alle staffe ISOFIX, fissare la cinghia Top-tether agli attacchi
Top-tether.
Le posizioni universali del sistema di sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla
sigla IUF 3 67.
Scelta del sistema più idoneo I sedili posteriori sono il luogo più
comodo per fissare un sistema di
sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza per
bambini conformi alle normative
UN ECE in vigore. Verificare se
nell'ambito delle leggi e disposizioni
locali sia previsto l'uso obbligatorio di sistemi di sicurezza per bambini.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
Maxi Cosi Cabriofix per bambini fino
a 13 kg per il gruppo 0, gruppo 0+ e
Duo Plus per bambini da 13 kg fino a
18 kg nel gruppo I.
Assicurarsi che il sistema di sicurezza
per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.

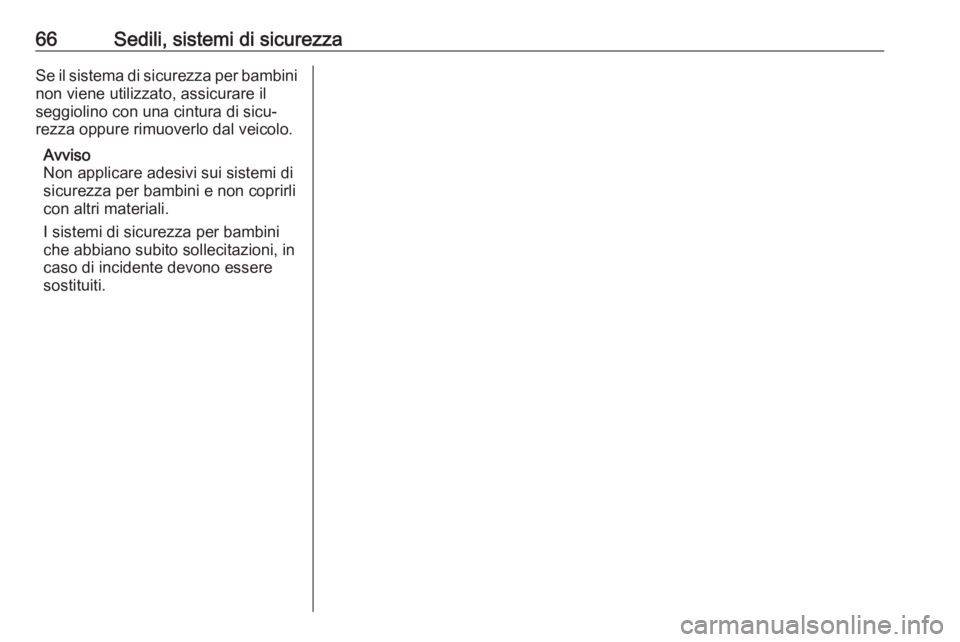

66Sedili, sistemi di sicurezzaSe il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

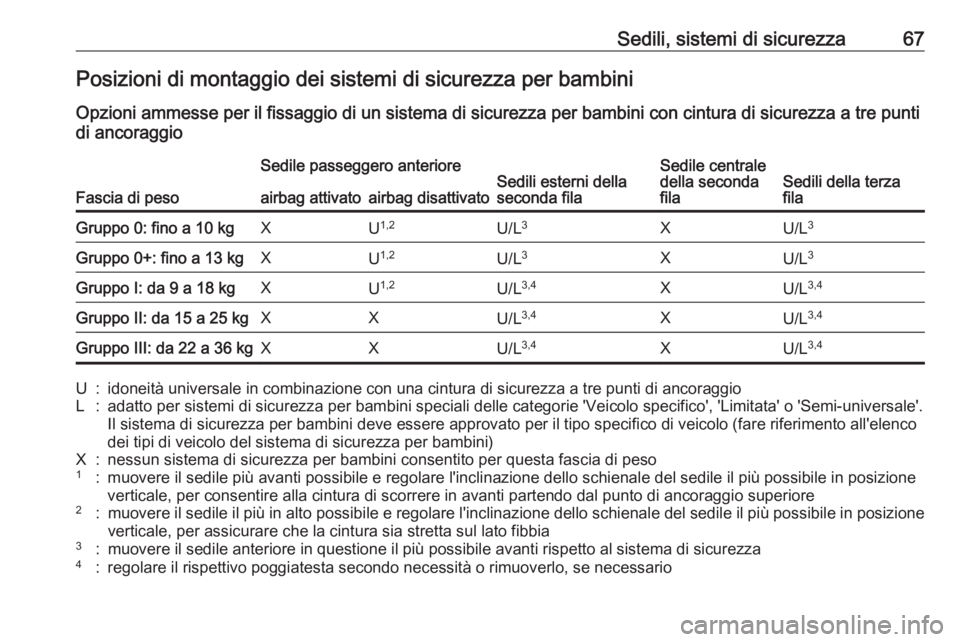

Sedili, sistemi di sicurezza67Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anterioreSedili esterni della
seconda filaSedile centrale
della seconda
filaSedili della terza
filaairbag attivatoairbag disattivatoGruppo 0: fino a 10 kgXU 1,2U/L 3XU/L 3Gruppo 0+: fino a 13 kgXU1,2U/L 3XU/L 3Gruppo I: da 9 a 18 kgXU1,2U/L 3,4XU/L 3,4Gruppo II: da 15 a 25 kgXXU/L3,4XU/L 3,4Gruppo III: da 22 a 36 kgXXU/L3,4XU/L3,4U:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario

68Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIXLa presente tabella si riferisce a tutti i sistemi di sicurezza per bambini ISOFIX
Fascia di pesoFascia di
staturaFissaggioSedile passeggero
anterioreSedili esterni
della seconda filaSedile centrale
della seconda
filaSedili della
terza filaGruppo 0: fino a 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGruppo 0+: fino a 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGruppo I: da 9 a 18 kgDISO/R2XIL 3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF 3,4XXAISO/F3XIL, IUF3,4XXGruppo II: da 15 a 25 kgXIL3,4XXGruppo III: da 22 a 36 kgXIL3,4XX

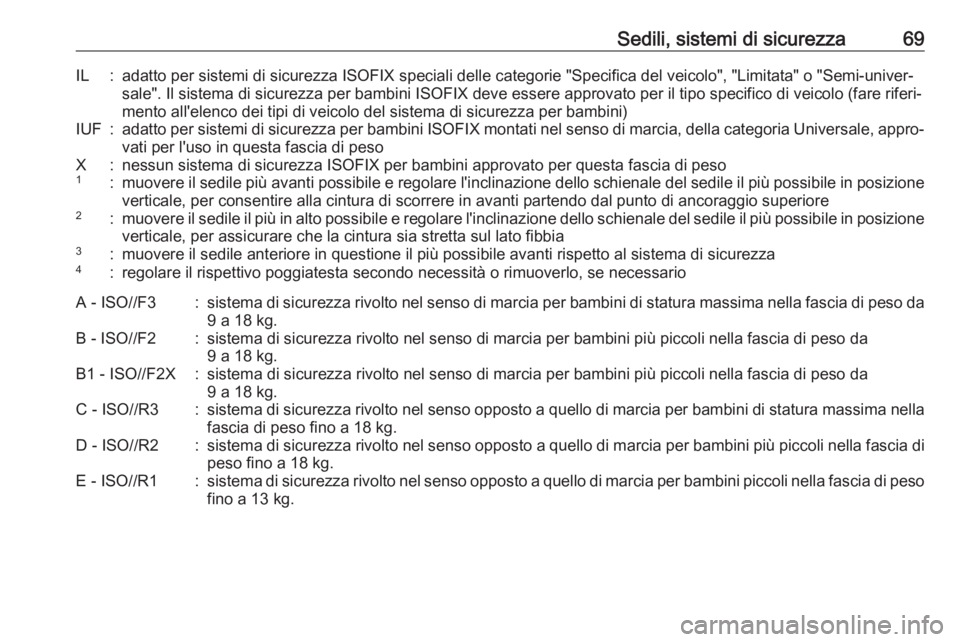

Sedili, sistemi di sicurezza69IL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐
sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessarioA - ISO//F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kg.B - ISO//F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a 18 kg.B1 - ISO//F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kg.C - ISO//R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kg.D - ISO//R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kg.E - ISO//R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg.

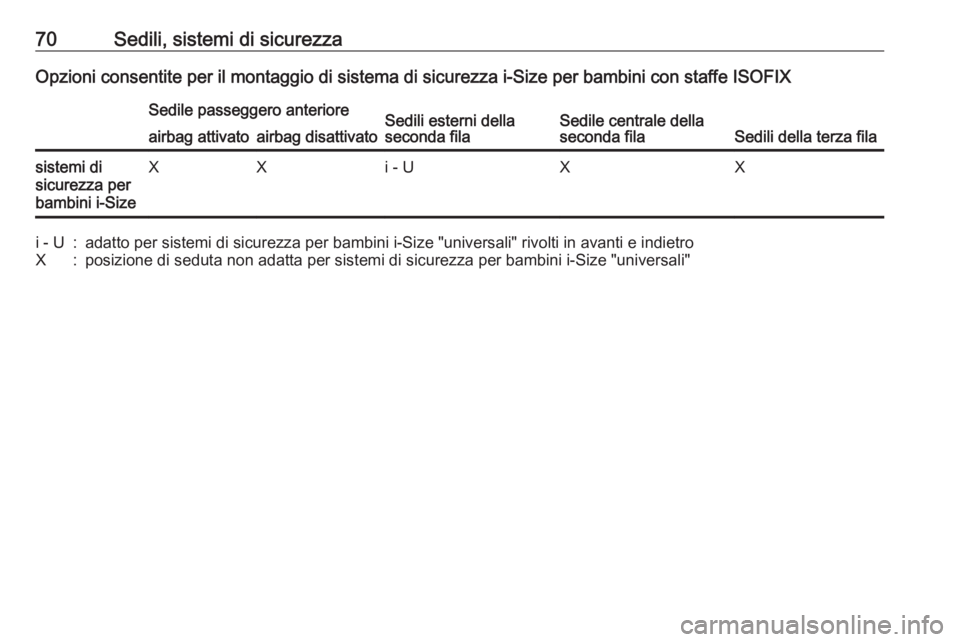

70Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIXSedile passeggero anterioreSedili esterni della
seconda filaSedile centrale della
seconda filaSedili della terza fila
airbag attivatoairbag disattivatosistemi di
sicurezza per
bambini i-SizeXXi - UXXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"
