2018 OPEL ZAFIRA C Manual de Instruções (in Portugues)

Arrumação87Rebater os encostos dos bancos
da segunda fila
● Se necessário desmontar a cobertura da bagageira 3 88.
● Empurrar os encostos de cabeça
para baixo, pressionando o trinco 3 38.
● Deslocar o banco do passageiro da frente para uma posição que
evite o contacto com os encostos
de cabeça dos encostos
rebatidos.
● Puxar a laçada e rebater o encosto sobre o assento do
banco.
Atenção
● Não rebata os encostos laterais quando os bancos
estiverem na posição deitada
3 47.
● Não puxe a alavanca de desbloqueio da função "Easy
Entry" quando o encosto
estiver rebatido.
Os bancos poderiam ficar
danificados.
● Em alternativa, puxar a laçada e ajustar o encosto para a posição
vertical, enquanto posição de carga.
9 Aviso
Utilize a posição vertical do
encosto apenas para obter mais
capacidade da bagageira e não
como lugar sentado.
Rebater o encosto
Levantar o encosto para a posição
vertical. Ajustar a inclinação,
puxando a laçada.
Assegurar-se de que todas as
posições estão encaixadas
correctamente.
9 Aviso
Conduzir o veículo apenas se os
encostos estiverem firmemente
engatados na devida posição.
Caso contrário, existe o risco de

88Arrumaçãoferimentos pessoais ou danos na
carga ou veículo no caso de
travagem forte ou colisão.
Arrumação traseira
Existem prateleiras de arrumação de
ambos os lados da bagageira.
Para abrir, soltar a cobertura do
painel lateral e retirar.
Arrumação no piso
Na versão sem a terceira fila de
bancos, existem caixas de
arrumação sob a cobertura do piso.
Para abrir, levantar a cobertura.
Cobertura da bagageira Não colocar objectos pesados ou
com arestas vivas sobre a cobertura
da bagageira.
Antes de actuar a cobertura da
bagageira, introduzir a lingueta de
fecho do cinto de segurança de cada lado na bolsa localizada no cinto.

Arrumação89Fechar
Puxar a cobertura da bagageira em
direção à traseira utilizando o
manípulo e engatá-la nos elementos
de retenção nas partes laterais.
Abrir
Retirar a cobertura da bagageira dos
suportes laterais. Segurar o manípulo e guiar a cobertura da bagageira até
ficar completamente enrolada.
Remoção
Abrir a tampa da bagageira.
Puxar a alavanca de libertação para
cima e manter nessa posição.
Levantar a cobertura da bagageira do
lado direito e remover dos elementos de retenção.
Arrumar no compartimento de
carga
Se a cobertura da bagageira não for utilizada, arrumá-la na bagageira no
piso do veículo.
Abrir a cobertura do compartimento de arrumação em frente à porta da
bagageira.

90ArrumaçãoRemover a cobertura da bagageira e
rodá-la de modo que a alavanca de
desbloqueio seja direcionada para a
esquerda.
Colocar o alojamento de tal modo que o lado superior fique voltado para a
frente e a parte com o manípulo
aponte para cima.
Inserir a cobertura da bagageira na
abertura do lado direito do
compartimento de arrumação (1) e
rode-a até o manípulo encostar no
alojamento (2).
Fixar a cobertura da bagageira no
compartimento de arrumação com a
fita de velcro.
Instalação
Inserir o lado esquerdo da cobertura
da bagageira na reentrância, puxar a alavanca de desbloqueio para cima emanter nessa posição; inserir o lado
direito da cobertura da bagageira e
engatar.
Cobertura do piso na
bagageira
Cobertura do piso
Nas versões sem a terceira fila de
bancos, existem caixas de
arrumação sob a cobertura do piso. Para abrir, levantar a cobertura ecolocá-la na vertical atrás dos bancos
traseiros.

Arrumação91Tapete de protecção interiorO tapete de protecção interior
desempenha a função de cobertura e
protecção da bagageira, devendo ser
utilizado quando todos os bancos/
encostos individuais estão rebatidos.
O tapete pode ter várias aplicações
diferentes ao ser dobrado ou
desdobrado.
O tapete de protecção interior está
disponível em duas versões:
● O tapete de protecção de série
cobre a área entre e a porta da
bagageira e a porta da
bagageira, quando a terceira
está completa ou se um banco
estiver rebatido.
● O tapete de protecção interior
flexível tem o dobro do tamanho
do tapete de série, sendo as
duas partes ligadas por um fecho de correr. Cobre totalmente abagageira quando todos os
bancos ou bancos individuais da
segunda e terceira filas estão
rebatidos.O tapete de protecção pode ser
dobrado na longitudinal em 4 partes
(série) ou 8 partes (flexível) com um
fecho de correr central e
transversalmente dobrado em
4 partes.
Seguem-se alguns exemplos de
utilização dos tapetes.
Antes de dobrar e desdobrar o tapete,
têm de ser removidos todos os
componentes das calhas laterais e
dos olhais de fixação. Os olhais de
fixação têm de estar na posição
arrumada.
A cobertura da bagageira entre a
porta da bagageira e a segunda fila
de bancos
é possível com o tapete de protecção
interior de série e com o tapete de
protecção interior flexível dobrado
pelo fecho de correr para metade (dupla camada).
O tapete está localizado dobrado em
quatro por trás dos bancos
levantados da terceira fila.
● Rebater a terceira fila de bancos.

92Arrumação
● Desdobrar as partes do tapetedobrado, de modo que a primeiraparte seja levantada no segundo
encosto da segunda fila.
● Ao rebater-se os encostos da segunda fila, o tapete é
automaticamente desdobrado e
cobre o espaço entre as filas de
bancos.
● Para permitir que um banco da terceira fila seja levantado,
dobrar o tapete ao meio na
longitudinal.● Puxar o tapete um pouco para fora para proteger o rebordo da
bagageira ao carregar objectos
pesados. Levantar a parte
sobreposta do tapete antes de
fechar a porta da bagageira.
A cobertura da bagageira até aos
encostos dos bancos dianteiros
Só é possível com o tapete de
protecção interior flexível dobrado
pelo fecho de correr para metade
(dupla camada).
O tapete é desdobrado até à segunda fila de bancos, tal como descrito
anteriormente.● Rebater a segunda fila de bancos.
● Desdobrar as partes superiores da dupla camada de tapete, de
modo a que a bagageira fique totalmente coberta. A primeira
parte do tapete fica agora
levantada nos encostos dos
bancos dianteiros.

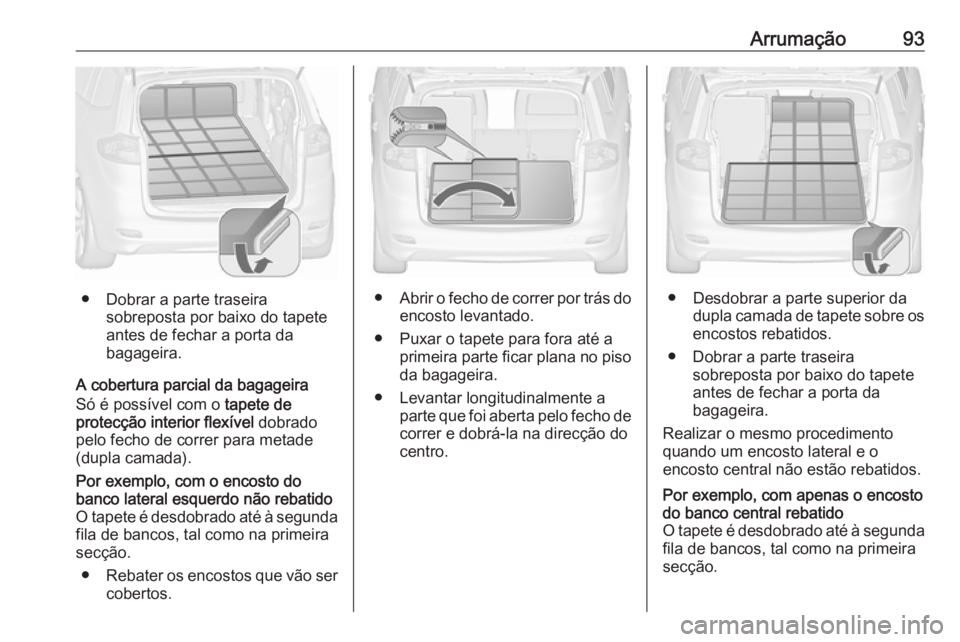

Arrumação93
● Dobrar a parte traseirasobreposta por baixo do tapete
antes de fechar a porta da
bagageira.
A cobertura parcial da bagageira Só é possível com o tapete de
protecção interior flexível dobrado
pelo fecho de correr para metade
(dupla camada).
Por exemplo, com o encosto do
banco lateral esquerdo não rebatido
O tapete é desdobrado até à segunda fila de bancos, tal como na primeira
secção.
● Rebater os encostos que vão ser
cobertos.
● Abrir o fecho de correr por trás do
encosto levantado.
● Puxar o tapete para fora até a primeira parte ficar plana no pisoda bagageira.
● Levantar longitudinalmente a parte que foi aberta pelo fecho decorrer e dobrá-la na direcção do
centro.● Desdobrar a parte superior da dupla camada de tapete sobre os
encostos rebatidos.
● Dobrar a parte traseira sobreposta por baixo do tapete
antes de fechar a porta da
bagageira.
Realizar o mesmo procedimento quando um encosto lateral e o
encosto central não estão rebatidos.
Por exemplo, com apenas o encosto
do banco central rebatido
O tapete é desdobrado até à segunda
fila de bancos, tal como na primeira
secção.

94Arrumação● Rebater o encosto central paraser coberto.
●Abrir o fecho de correr de ambos
os lados, por trás dos encostos
direito e esquerdo.
● Puxar o tapete para fora até a primeira parte ficar plana no pisoda bagageira.
● Levantar longitudinalmente ambas as partes abertas pelo
fecho de correr e dobrá-las na
direcção do centro.
● Em seguida, desdobrar a parte superior pequena da dupla
camada de tapete sobre o
encosto central.
● Dobrar a parte traseira sobreposta por baixo do tapeteantes de fechar a porta da
bagageira.
As figuras a seguir mostram mais exemplos.Exemplos para objectos finos e
compridos, por ex., esquis.
Exemplo de protecção de lateral.
