2018 OPEL MOKKA X Brukerhåndbok for infotainmentsystem

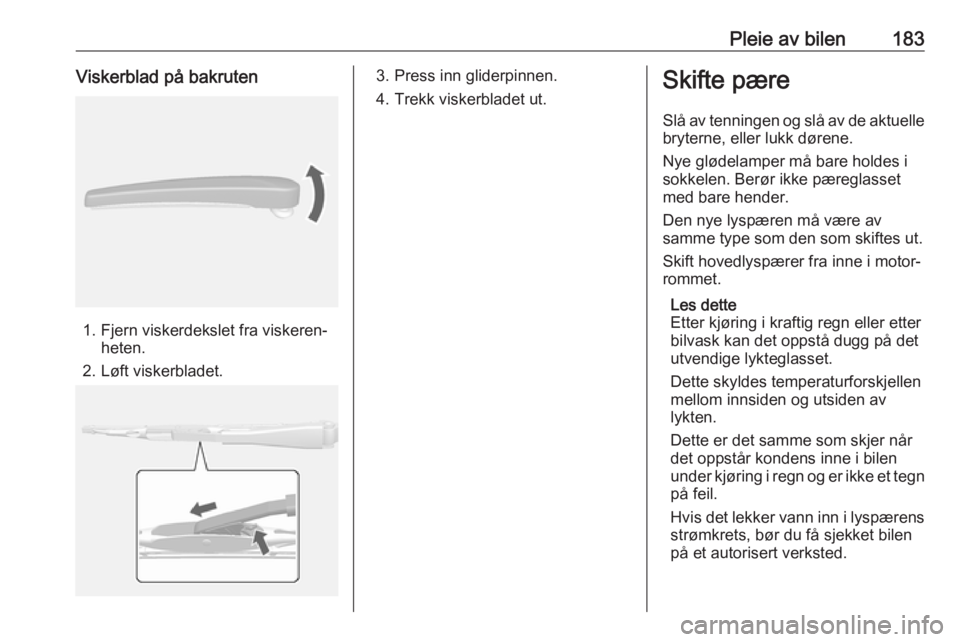

Pleie av bilen183Viskerblad på bakruten
1. Fjern viskerdekslet fra viskeren‐heten.
2. Løft viskerbladet.
3. Press inn gliderpinnen.
4. Trekk viskerbladet ut.Skifte pære
Slå av tenningen og slå av de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset med bare hender.
Den nye lyspæren må være av
samme type som den som skiftes ut.
Skift hovedlyspærer fra inne i motor‐rommet.
Les dette
Etter kjøring i kraftig regn eller etter
bilvask kan det oppstå dugg på det
utvendige lykteglasset.
Dette skyldes temperaturforskjellen
mellom innsiden og utsiden av
lykten.
Dette er det samme som skjer når
det oppstår kondens inne i bilen
under kjøring i regn og er ikke et tegn på feil.
Hvis det lekker vann inn i lyspærens strømkrets, bør du få sjekket bilen
på et autorisert verksted.

184Pleie av bilenHalogenpærer9Advarsel
Halogenpærer inneholder gass
under trykk og kan eksplodere
hvis de faller eller blir skrapet. Du
eller andre kan bli skadet. Vær
nøye med å lese og følge anvis‐
ningen på emballasjen for pæren.
Lysdiodelamper
Bilen har flere lysdiodelamper. For
utskifting av lysdiode-lampeenheter,
ta kontakt med et verksted.
Halogenhovedlys
Basisnivå hovedlys Basismodell-bilen har halogen fjern‐lys og nærlys i hovedlyset, lysdioder i
blinklys, et sidelys og kjørelys i
hovedlysenheten.
Passasjersiden vises her, førersiden
er tilsvarende.
På førersiden fjernes påfyllingsrøret til frontrutespylerflasken før pæren
skiftes.
1. Fjernlys i hovedlys
2. Nærlys i hovedlys
Fjernlys og nærlys i hovedlys 1. Åpne motorpanseret. Motorpan‐ ser 3 177.2. Ta av beskyttelsesdekselet.
3. Drei pæren mot klokkeretningen og trekk rett bakover.
4. Koble fra ledningsnettkontaktenfra pæren.

Pleie av bilen1855.Sett inn den nye pæren i hovedly‐
senheten ved å dreie den i klok‐
keretningen.
6. Koble til ledningssettstikket igjen. 7. Sett på beskyttelsesdekselet.
På førersiden monteres påfyllingsrø‐
ret for frontrutespylerflasken igjen ved skyve den fast, rett inn i flasken. Sørgfor at klipset for påfyllingsrøret griper
inn i den elektriske midtholderen
under panseret.
Høynivå hovedlys
Høynivåmodell-bilen har lysdioder i fjernlys og nærlys i hovedlyset, blink‐lys, et sidelys og kjørelys i hovedly‐
senheten.Tåkelys
Lyspærene kan hentes frem fra
undersiden av bilen
1. Drei det aktuelle hjulet innover for
å få bedre tilgang til og fjerne tre
torx-skruer på utsiden av hjulhu‐
set. Bilens verktøysett 3 193.
2. Trekk og hold panelet for å få tilgang til lysepæreholderen.
3. Trekk festeribben utover og fjernkontakten fra lysepæreholderen.
4. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
5. Fjern og bytt holderen med pære,
og fest koplingen.
6. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for å
feste.
7. Sett panelet tilbake på plass og fest de tre torx-skruene.
Baklys
Bilen har halogenlamper i blinklys,
ryggelys og lysdioder i baklys/brem‐
selys i baklysenheten.

186Pleie av bilenVenstre side
1. Løsne begge deksler på derespektive utsidene ved å sette
inn en skrutrekker. Fjern begge
dekslene og skru ut skruene.
Fjern panelet.
2. Løsne først dekselet ved å sette inn en skrutrekker i utsparingen.Løsne deretter dekselet i fronten
og på oversiden. Ta av dekselet.
Høyre side
1. Fjern lokket over oppbevarings‐ rommet og dekkreparasjonsset‐
tet.

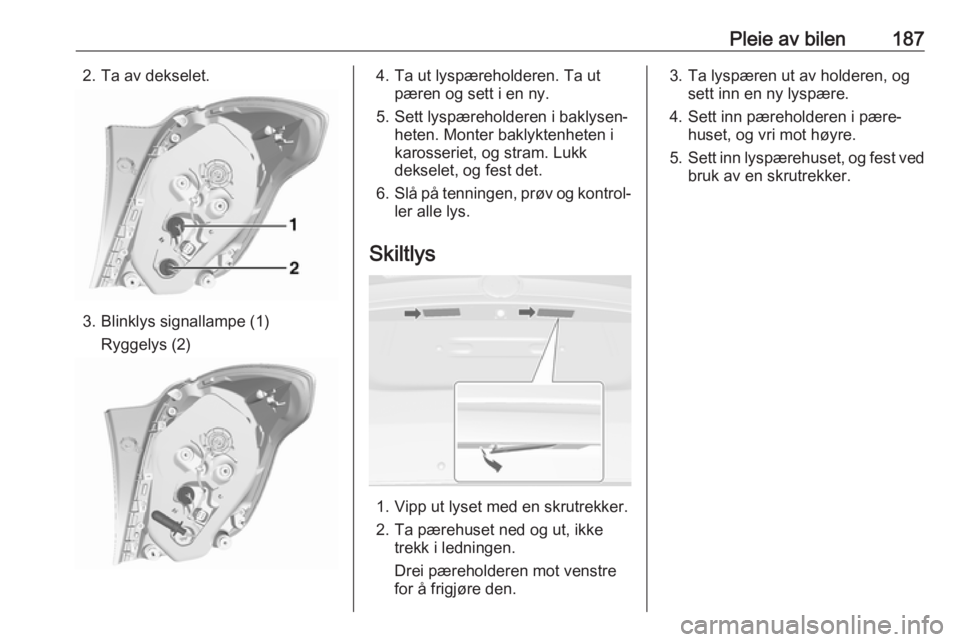

Pleie av bilen1872. Ta av dekselet.
3. Blinklys signallampe (1)Ryggelys (2)
4. Ta ut lyspæreholderen. Ta utpæren og sett i en ny.
5. Sett lyspæreholderen i baklysen‐ heten. Monter baklyktenheten i
karosseriet, og stram. Lukk
dekselet, og fest det.
6. Slå på tenningen, prøv og kontrol‐
ler alle lys.
Skiltlys
1. Vipp ut lyset med en skrutrekker.
2. Ta pærehuset ned og ut, ikke trekk i ledningen.
Drei pæreholderen mot venstre
for å frigjøre den.
3. Ta lyspæren ut av holderen, og sett inn en ny lyspære.
4. Sett inn pæreholderen i pære‐ huset, og vri mot høyre.
5. Sett inn lyspærehuset, og fest ved
bruk av en skrutrekker.

188Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Enkelte hovedsikringer finnes i en boks over batteriets plusspol. Få dem
skiftet ut av et verksted om nødven‐
dig.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne
instruksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.Sikringstrekker
Det kan være plassert en sikrings‐ trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen imotorrommet
Sikringsboksen er plassert i motor‐
rommet.
Løsne dekselet, løfte det opp og ta
det av.
Minisikringer

Pleie av bilen189Nr.Strømkrets1Soltak2Bryter for sidespeil/Regnføler/
Elektrisk vindu DRV3–4–5Elektrisk bremsekontrollmodul6Intelligent batteriføler7Rattlås8Girelektronikk9–10Kamera bak/Innvendig bakspeil/
Hovedlysbryter/Hovedlys11Bakrutevisker12Oppvarmet bakrute13Sete, korsryggstøtte14Oppvarmede sidespeil15LPG-modul/Drivstoffsystem
kontrollmodulNr.Strømkrets16Setevarme17Girstyreenhet R/C/Vannpumpe/
Ekstra varmeelement18Motorstyreenhet R/C19Drivstoffpumpe20–21Kjølevifte22–23Tennspole/Innsprøytingsdyser24Vindusvaskerpumpe25Hovedlysutløser26Motorens kontrollsensorer27–28Tenningen29Tenningen 1/230Eksossystem31Venstre fjernlys32Høyre fjernlysNr.Strømkrets33Motorelektronikk34Horn35Klimaanlegg36Fremre tåkelys
J-cases-sikringer
Nr.Strømkrets1Elektrisk bremsekontrollmodul2Visker foran3Elektrisk modul4Spenningsterminal for sikrings‐
boksen i instrumentpanelet5–6Drivstoffvarmer7Startmotor8Kjølevifte9Kjølevifte

190Pleie av bilenNr.Strømkrets10Motorkontrollmodul/Glødeplugg11Startmotor
Sikringsboksen iinstrumentpanelet
Sikringsblokken i kupéen er plassert
på undersiden av instrumentpanelet
på førersiden. Du får tilgang til sikrin‐
gene ved å fjerne oppbevaringsrom‐
met. Oppbevaringsrommet tas ut ved at du åpner det og trekker i det.
Minisikringer
Nr.Strømkrets1Karosserielektronikk2Karosserielektronikk3Karosserielektronikk4Karosserielektronikk5Karosserielektronikk6Karosserielektronikk7Karosserielektronikk8Karosserielektronikk9Tenningsbryter10Modul for sikkerhetsdiagnose11Datakoblingskontakt12Klimakontroll13Bakluke14Sentral portmodul15Filskiftvarsling/innvendig speil16Adaptivt frontlys17Rattlås
