Догляд за автомобілем231Шини втрачають вихідні якісні
характеристики (старіють), навіть
якщо вони не використовуються.
Рекомендуємо міняти шини кожні
шість років.
Заміна розміру шин та коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру потрібно звернутися до
спеціаліста, щоб замінити табличку
зі значеннями тиску й повторно
ініціалізувати систему контролю
тиску в шинах. 3 2259 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс та шин.
У разі використання ковпаків та
шин, які не схвалено виробником, шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі з легкосплавними
дисками: Під час монтажу сталевих колісних дисків гайками від
легкосплавних дисків, наприклад,
під час заміни на зимові шини,
колісні ковпаки не можна
встановити на сталеві легкосплавні диски.
Ланцюги для шин
Використовуйте ланцюги для шин
тільки на передніх колесах.
9 Попередження
Пошкодження може призвести
до розриву шини.
Ланцюги для шин дозволяється
використовувати на шинах
розміром 215/65 R16, 215/60 R17 та
215/55 R18.
Для шин розміром 215/65 R16 і
215/60 R17 завжди використовуйте
ланцюги з дрібними ланками, що

232Догляд за автомобілемпідходять для позашляховиків і
збільшують протектор шини та
бокові частини не більше ніж на
9 мм (разом із замком ланцюга).
Для шин розміром 215/55 R18
використовуйте лише спеціальні ланцюги протиковзання, дозволенідля моделі Opel Mokka і шин цих
розмірів. За додатковою
інформацією звертайтеся до
майстерні.
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або бокове
пошкодження шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Ремонтний комплект для шин
розташований на правому боці
заднього відділення.
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.

Догляд за автомобілем233
3.Вийміть електричний кабель (1)
і шланг для подачі повітря (2) з
відділень зберігання знизу компресора.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до
розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.

234Догляд за автомобілем12. Увесь ущільнювач закачаний ушину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
десяти хвилин. Тиск у шинах
3 263. Після досягнення
належного тиску в шинах
компресор вимикається.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше ніж через
десять хвилин) зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до

Догляд за автомобілем235правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по допомогу до майстерні.
18. Зберігайте набір для ремонту шин у багажнику.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 232.Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення
положення P.
● Вийміть запасне колесо 3 237.
● Ніколи не замінюйте кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).

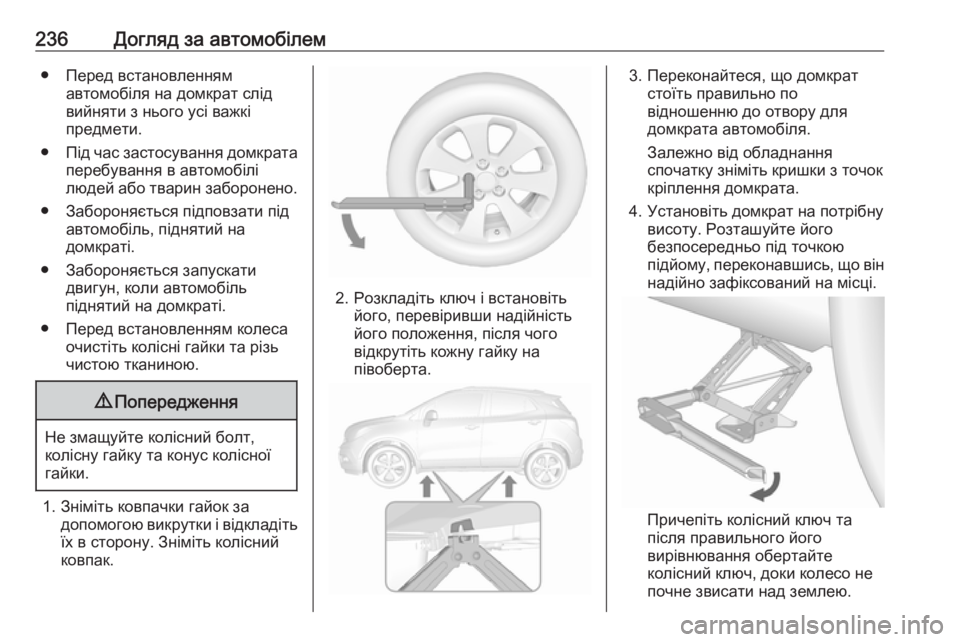

236Догляд за автомобілем● Перед встановленнямавтомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за
допомогою викрутки і відкладіть
їх в сторону. Зніміть колісний
ковпак.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку на
півоберта.
3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
Залежно від обладнання
спочатку зніміть кришки з точок
кріплення домкрата.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.

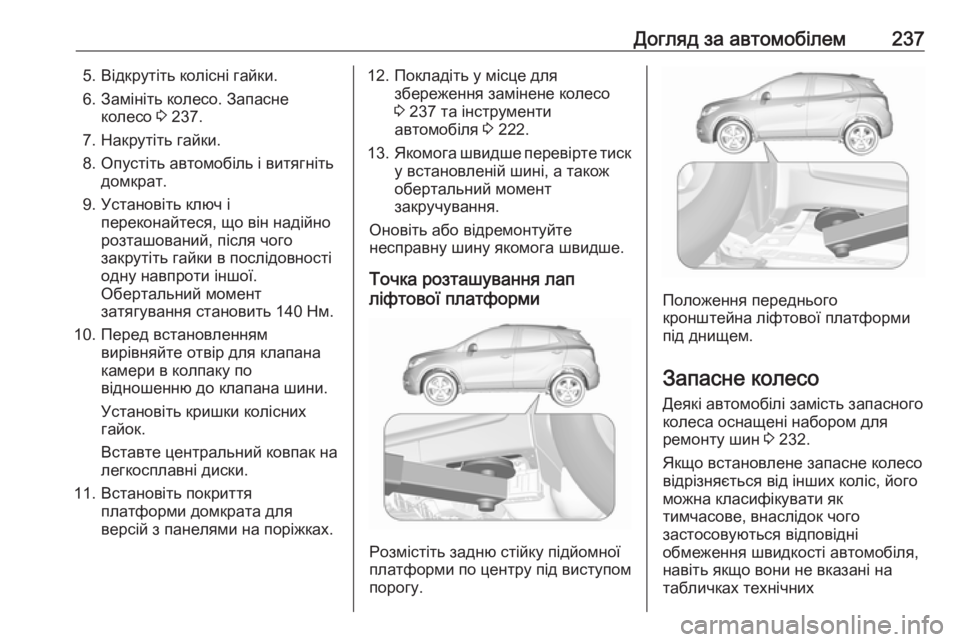

Догляд за автомобілем2375. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 237.
7. Накрутіть гайки.
8. Опустіть автомобіль і витягніть домкрат.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в колпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
Вставте центральний ковпак на
легкосплавні диски.
11. Встановіть покриття платформи домкрата для
версій з панелями на поріжках.12. Покладіть у місце для
збереження замінене колесо
3 237 та інструменти
автомобіля 3 222.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.
Точка розташування лап
ліфтової платформи
Розмістіть задню стійку підйомної
платформи по центру під виступом порогу.
Положення переднього
кронштейна ліфтової платформи
під днищем.
Запасне колесо Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 232.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних

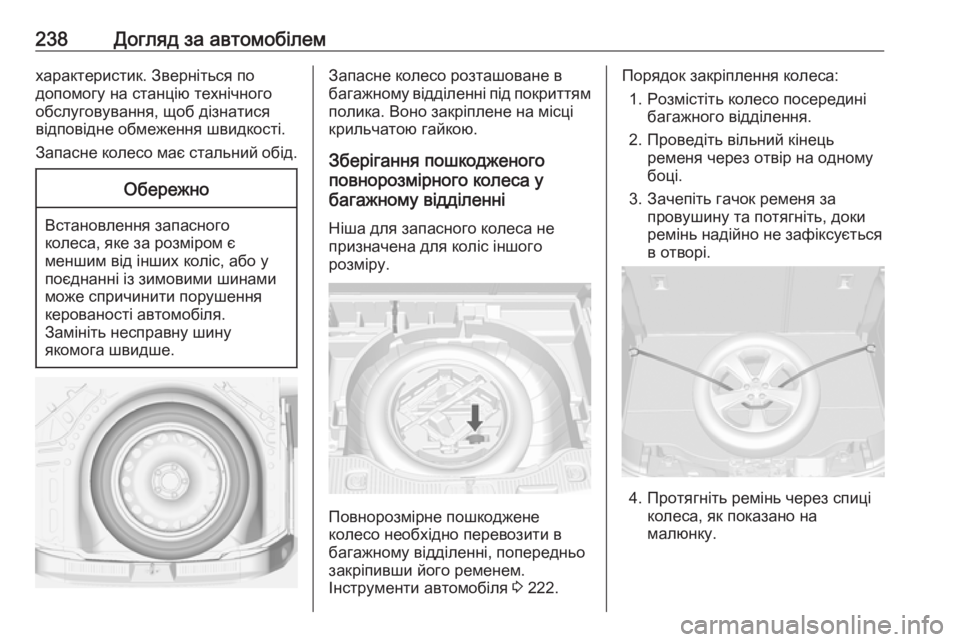

238Догляд за автомобілемхарактеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика. Воно закріплене на місці
крильчатою гайкою.
Зберігання пошкодженого
повнорозмірного колеса у
багажному відділенні
Ніша для запасного колеса не
призначена для коліс іншого
розміру.
Повнорозмірне пошкоджене
колесо необхідно перевозити в
багажному відділенні, попередньо
закріпивши його ременем.
Інструменти автомобіля 3 222.
Порядок закріплення колеса:
1. Розмістіть колесо посередині багажного відділення.
2. Проведіть вільний кінець ременя через отвір на одному
боці.
3. Зачепіть гачок ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.
4. Протягніть ремінь через спиці колеса, як показано на
малюнку.
