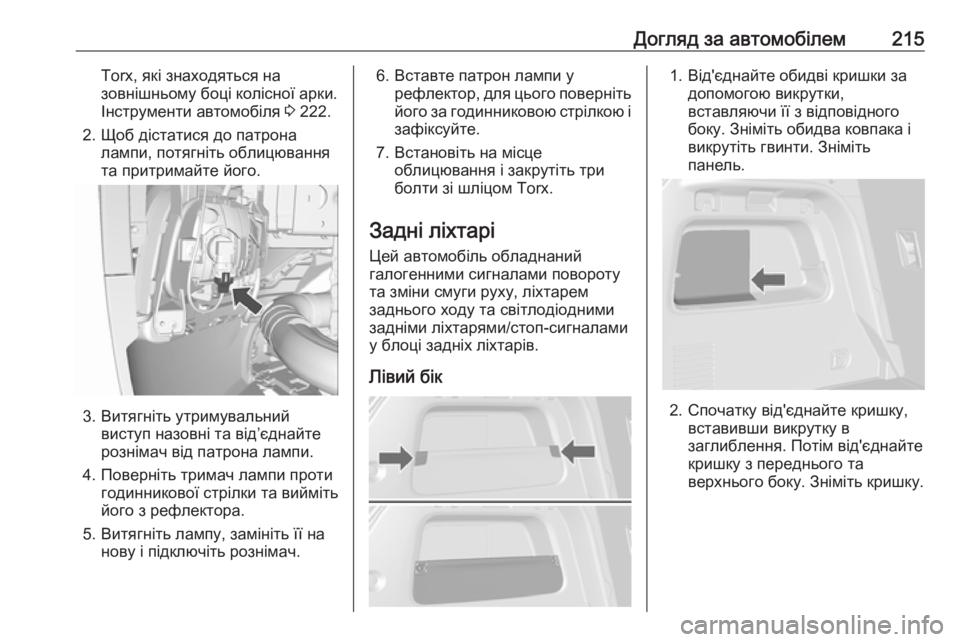

Догляд за автомобілем215Torx, які знаходяться на
зовнішньому боці колісної арки.
Інструменти автомобіля 3 222.
2. Щоб дістатися до патрона лампи, потягніть облицювання
та притримайте його.
3. Витягніть утримувальний виступ назовні та від’єднайте
рознімач від патрона лампи.
4. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи урефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Встановіть на місце облицювання і закрутіть три
болти зі шліцом Torx.
Задні ліхтарі
Цей автомобіль обладнаний
галогенними сигналами повороту
та зміни смуги руху, ліхтарем
заднього ходу та світлодіодними
задніми ліхтарями/стоп-сигналами
у блоці задніх ліхтарів.
Лівий бік1. Від'єднайте обидві кришки за допомогою викрутки,
вставляючи її з відповідного
боку. Зніміть обидва ковпака і
викрутіть гвинти. Зніміть
панель.
2. Спочатку від'єднайте кришку, вставивши викрутку в
заглиблення. Потім від'єднайте
кришку з переднього та
верхнього боку. Зніміть кришку.

216Догляд за автомобілемПравий бік
1.Зніміть дверцята відділення для
зберігання і комплект ремонту
шин.
2. Зніміть кришку.
3. Сигнал повороту та зміни смуги
руху (1)
Ліхтар заднього ходу (2)
4. Зніміть тримач лампи. Вийміть лампу та замініть її на нову.
5. Закріпіть тримач лампи у блоці задніх ліхтарів. Установіть
задню фару в кузов і закріпіть її.
Закрийте кришки та зафіксуйте
їх.
6. Увімкніть систему запалення, активуйте і перевірте всі ліхтарі.
Освітлення номерного знака

Догляд за автомобілем2171. Зніміть світильник задопомогою викрутки.
2. Обережно опустіть патрон униз,
щоб не зачепити кабель.
Крутіть патрон проти
годинникової стрілки, щоб
відкрутити його.
3. Вийміть лампочку з тримача та замініть її на нову.
4. Вставте тримач лампочки в корпус патрона, а потім
поверніть за годинниковою
стрілкою.
5. Вставте корпус лампи та зафіксуйте його за допомогою
викрутки.Електрична система
Запобіжники
Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
У ящику над позитивною клемою
акумулятора знаходяться деякі основні запобіжники. Якщо
потрібно їх замінити, зверніться за
допомогою до майстерні.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи використання зверху чи
збоку та витягніть запобіжник.

218Догляд за автомобілемБлок запобіжниківмоторного відділення
Блок запобіжників у моторному
відсіку.
Зніміть кришку, підніміть її вгору та зніміть.
Міні-запобіжники
№Контур1Люк2Перемикач зовнішнього дзер‐
кала/датчик дощу/привод вікна з електропідйомником3–4–5Електричний модуль керу‐
вання гальмами6Датчик акумулятора7Замок кермової колонки8Модуль керування трансмісією9–10Камера заднього виду/внут‐
рішнє дзеркало заднього виду/
вимикач фар/фари11Очисник заднього скла12Заднє вікно з підігрівом13Сидіння, поперекова опора14Зовнішні дзеркала з обігрівом15Модуль зрідженого нафтового
газу (LPG)/модуль керування
паливною системою

Догляд за автомобілем219№Контур16Підігрів сидінь17Пульт дистанційного управ‐
ління модулем керування
трансмісією/водяний насос/
допоміжний обігрівач18Пульт дистанційного управ‐
ління модуля керування
двигуном19Паливний насос20–21Вентилятор охолодження22–23Котушка запалювання/
форсунки24Насос рідини омивача25Привод фар26Датчики системи керування
двигуном27–28Система запалення29Система запалення 1/230Вихлопна система№Контур31Дальнє світло від лівої фари32Дальнє світло від правої фари33Модуль керування двигуном34Звуковий сигнал35Система кондиціонування
повітря36Передня протитуманна фара
Запобіжники J-cases
№Контур1Електричний модуль керу‐
вання гальмами2Передній склоочисник3Блок живлення4Клема живлення блока запо‐
біжників панелі приладів5–6Паливний обігрівач7Стартер8Вентилятор охолодження9Вентилятор охолодження№Контур10Модуль керування двигуном/
свічка запалювання11Стартер
Блок запобіжників панелі
приладів
Внутрішній блок запобіжників
знаходиться під панеллю приладів
із боку водія. Щоб дістатися
запобіжників, витягніть відділення
для зберігання. Щоб прибрати
відділення для зберігання,
відкрийте і витягніть його.

220Догляд за автомобілем
Міні-запобіжники
№Контур1Модуль керування кузовом2Модуль керування кузовом3Модуль керування кузовом4Модуль керування кузовом5Модуль керування кузовом6Модуль керування кузовом7Модуль керування кузовом8Модуль керування кузовом9Замок запалювання10Модуль діагностики безпеки11Гніздо для передавання даних12Клімат-контроль13Багажник14Центральний шлюзовий
модуль15Система попередження про
виїзд за межі смуги руху / внут‐ рішнє дзеркало16Адаптивне переднє освітлення17Блокування колонки№Контур18Модуль ультразвукової
системи допомоги під час
паркування19Модуль керування кузовом /
модуль регулювання напруги20Кермове колесо21–22Запальничка/розетка постій‐
ного струму для додаткового
приладдя (передня)23Запальничка/розетка постій‐
ного струму для додаткового
приладдя (задня центральна
консоль)24Запасний25Модуль телематичних служб26Кермо з підігрівом27Панель приладів/інформа‐
ційно-розважальна система/
вимикач допоміжного обігрі‐
вача28Вилка для причепа

Догляд за автомобілем221№Контур29Дисплей / інформаційно-розва‐
жальна система30Модуль керування трансмісією31Блок приладової панелі32Інформаційно-розважальна
система33Вилка для причепа34Модуль пасивного доступу/
пасивного запуску
Запобіжники S/B
№Контур01Вимикач сидіння з електропри‐ водом02Запасний03Електропідйомники вікон,
передні04Електропідйомники вікон, задні05Режим логістики06Вимикач сидіння з електропри‐ водом№Контур07Запасний08Запасний
MIDI-запобіжник
№КонтурM01PTC
Блок запобіжників
вантажного відділення
Розташований зліва в задньому
відділенні.
Щоб дістатися запобіжників, зніміть кришку.Міні-запобіжники

222Догляд за автомобілем№Контур1Підсилювач2Привід на всі колеса3–4–5–6Запасний7–8Запасний9Запасний10Запасний11–12Запасний13–14–15Запасний16–17–18–
Запобіжники S/B
№Контур1Трансформатор постійного
струму на 400 Вт2Трансформатор постійного
струму на 400 Вт3–4–5–6–7–8–9–Інструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і комплект для
ремонту шин розташований на
правому боці багажного
відділення. 3 232.
