Soins du véhicule175Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le
compresseur pendant plus de dix
minutes.
13. Détacher le kit de réparation des pneus. Pousser le loquet pour
enlever la bouteille de produit
d'étanchéité de son support.
Visser le flexible de gonflage de
pneu à l'orifice libre de la bouteille de produit d'étanchéité. Ceci
empêche que le produit d'étan‐
chéité ne s'échappe pas. Ranger
le kit de réparation des pneus
dans le coffre.
14. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
15. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
16. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix minu‐tes), s'arrêter et contrôler la pres‐
sion des pneus. À cet effet, visser
directement le flexible d'air sur la
valve du pneu et le compresseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,3 bar, il ne faut plus utiliser le
véhicule. Prendre contact avec un
atelier.
17. Ranger le kit de réparation des pneus dans le coffre.
Reposer le tapis de sol. Recou‐
vrement des rangements dans le
plancher arrière 3 57.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de sept bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.
Remplacer le flacon de produit de
colmatage. Mettre la bouteille au
rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.

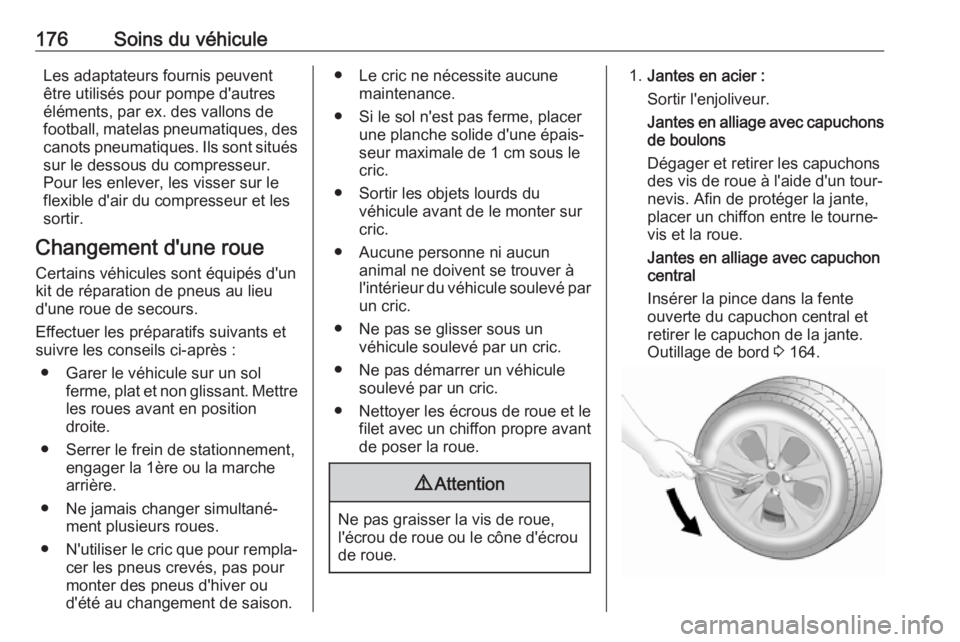

176Soins du véhiculeLes adaptateurs fournis peuvent
être utilisés pour pompe d'autres
éléments, par ex. des vallons de
football, matelas pneumatiques, des canots pneumatiques. Ils sont situés
sur le dessous du compresseur.
Pour les enlever, les visser sur le
flexible d'air du compresseur et les
sortir.
Changement d'une roue Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère ou la marche
arrière.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et le filet avec un chiffon propre avant
de poser la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Jantes en acier :
Sortir l'enjoliveur. Jantes en alliage avec capuchons
de boulons
Dégager et retirer les capuchons
des vis de roue à l'aide d'un tour‐
nevis. Afin de protéger la jante,
placer un chiffon entre le tourne‐
vis et la roue.
Jantes en alliage avec capuchon
central
Insérer la pince dans la fente
ouverte du capuchon central et
retirer le capuchon de la jante.
Outillage de bord 3 164.

Soins du véhicule1772.Placer la clé de roue en s'assurant
qu'elle soit bien positionnée et
desserrer chaque vis de roue d'un demi-tour.
Il se peut que les roues soient
protégées par des boulons de
blocage. Pour desserrer ces
boulons spécifiques, commencer
par placer l'adaptateur de
verrouillage des boulons de blocage sur la tête du boulon
avant de poser la clé de roue.
L'adaptateur se trouve dans la
boîte à gants.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
4. Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.
Attacher la manivelle de cric,
aligner correctement le cric et
tourner la manivelle jusqu'à ce
que la roue ait quitté le sol.
5. Dévisser les vis de roue.
6. Changer la roue.
7. Visser les vis de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque vis en quinconce. Le
couple de serrage est de
140 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur de jante en acier avec la
valve de pneu avant de l'installer.
Poser les capuchons de vis ou le
capuchon central sur la jante en
alliage.
11. Ranger et fixer la roue remplacée,
l'outillage de bord 3 164 et l'adap‐
tateur de verrouillage des boulons
de blocage 3 53.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des boulons de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.

178Soins du véhiculePosition de levage pour pont
élévateur
Position du bras arrière du pont
élévateur, positionné centralement
sous le creux du seuil.
Position du bras avant du pont éléva‐ teur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si
aucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
La roue de secours se trouve dans le
coffre, sous le recouvrement de plan‐
cher. Elle est fixée dans une niche par
un boulon papillon.

Soins du véhicule179La niche de la roue de secours ne
convient pas à toutes les tailles de
pneu autorisées. Si une roue est plus
grande que la roue de secours doit
être rangée dans la niche après avoir changé de roue, le recouvrement de
plancher peut être posé sur la roue
qui déborde.
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si votre véhicule a une crevaison à l'arrière lors du remorquage d'un
autre véhicule, monter la roue de
dépannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 172.
Rangement d'une roue
endommagée dans le coffre à
l'aide d'une sangle
Utiliser la sangle présente dans l'ou‐
tillage du véhicule. Outillage de bord
3 164.
1. Retirer le tapis de sol du coffre et soulever le plancher du coffre.
Placer la boîte d'outils et la roue
endommagée verticalement dans
la boîte à outils de secours.
2. Lever le bouton de déverrouillage
sur le haut du siège arrière et
avancer le dossier.3. Placer la boucle de la sangle de la
boîte à outils à travers le loquet du dossier de siège.
4. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment au loquet du dossier.
5. Tirer les dossiers en arrière.
6. Fixer le crochet au loquet de hayon.
7. Serrer la sangle et la bloquer à l'aide de l'attache.

180Soins du véhicule9Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à une sangle.
Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne doit pas être trop inférieure à celle de la batte‐
rie déchargée.

Soins du véhicule181● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur
la batterie.
● Veiller à ce que les pinces- crocodiles des câbles auxiliaires
de démarrage ne se touchent
pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein à main. Boîte de vitesses au ralenti.
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive dela batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que
possible de la batterie de véhicule déchargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

182Soins du véhiculeRemorquageRemorquage du véhiculeL'œillet de remorquage se trouve
dans l'outillage du véhicule 3 164.
1. Libérer le capuchon en utilisant un
tournevis et enlever le capuchon.
2. Visser l'œillet de remorquage au maximum et jusqu'à ce qu'il soit
en position horizontale.
3. Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
Généralités
L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Placer le levier sélecteur au point mort.Desserrer le frein de stationnement.Avertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 88 km/h.
Dans tous les autres cas, et si la boîte de vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Insérer le bouchon et l'engager dans
le pare-chocs avant.
