Instruments et commandes79Affichages
d'information
Centre d'informations du
conducteur
Le centre d'informations du conduc‐
teur se trouve dans le combiné d'ins‐
truments.
Certaines des fonctions affichées
diffèrent selon que le véhicule roule ou est à l'arrêt. Certaines fonctions ne
sont actives que si le véhicule roule.
Les principaux menus sont :
● informations sur le trajet/carbu‐ rant, voir une description ci-
dessous
● informations sur le véhicule, voir une description ci-dessous
Les indications suivantes s'affichent,
le cas échéant :
● codes d'avertissement 3 85
● indication de rapport de vitesse 3 75
● avertissement de pression des pneus 3 167
● indication de rappel de ceinture de sécurité 3 73
● informations sur le service 3 74
Sélection des menus et des
fonctions
Les menus et les fonctions peuvent
être sélectionnés via les boutons du
levier des clignotants.
Appuyer sur MENU pour naviguer
entre les menus principaux ou pour
revenir au niveau de menu directe‐
ment supérieur à partir d'un sous-
menu.

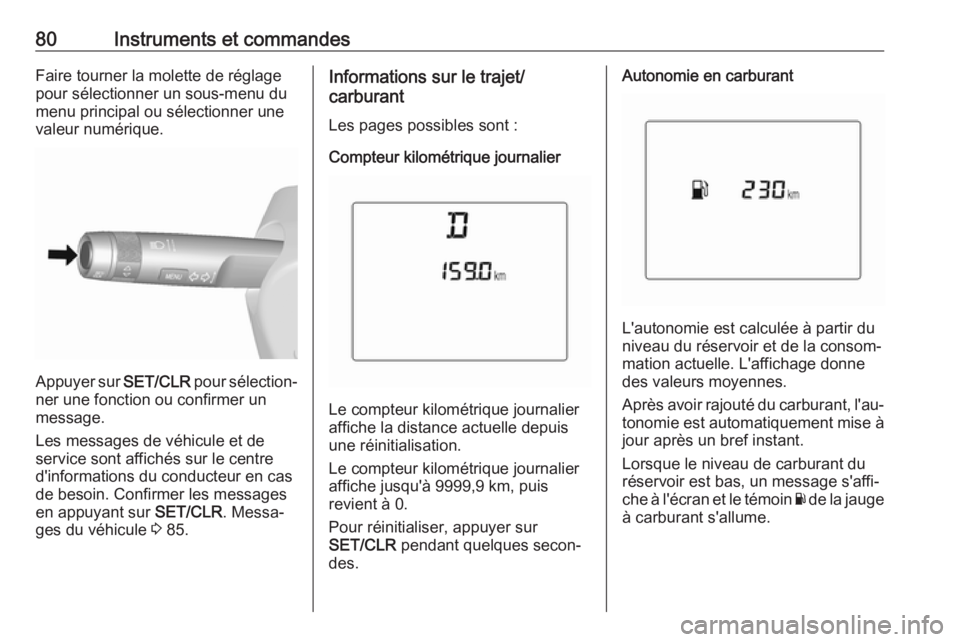

80Instruments et commandesFaire tourner la molette de réglage
pour sélectionner un sous-menu du
menu principal ou sélectionner une
valeur numérique.
Appuyer sur SET/CLR pour sélection‐
ner une fonction ou confirmer un
message.
Les messages de véhicule et de
service sont affichés sur le centre
d'informations du conducteur en cas
de besoin. Confirmer les messages
en appuyant sur SET/CLR. Messa‐
ges du véhicule 3 85.
Informations sur le trajet/
carburant
Les pages possibles sont :
Compteur kilométrique journalier
Le compteur kilométrique journalier
affiche la distance actuelle depuis
une réinitialisation.
Le compteur kilométrique journalier affiche jusqu'à 9999,9 km, puis
revient à 0.
Pour réinitialiser, appuyer sur
SET/CLR pendant quelques secon‐
des.
Autonomie en carburant
L'autonomie est calculée à partir du
niveau du réservoir et de la consom‐
mation actuelle. L'affichage donne des valeurs moyennes.
Après avoir rajouté du carburant, l'au‐ tonomie est automatiquement mise à
jour après un bref instant.
Lorsque le niveau de carburant du
réservoir est bas, un message s'affi‐
che à l'écran et le témoin Y de la jauge
à carburant s'allume.

Instruments et commandes81Lorsque le réservoir doit être rempli
immédiatement, un code d'avertisse‐ ment s'affiche et reste affiché à
l'écran. En outre le témoin Y clignote
dans la jauge à carburant 3 77.
Autonomie en carburant, version GPL
Affichage de l'autonomie approxima‐
tive en carburant pour les deux réser‐ voirs de carburant (GPL et essence).
Vitesse moyenne du véhicule
Affichage de la vitesse moyenne. La
mesure peut être redémarrée à tout moment.
Lorsque cette page est affichée,
appuyer quelques secondes sur
SET/CLR pour réinitialiser.
Consommation de carburant
instantanée
Affichage de la consommation instan‐
tanée.
Sur les véhicules dotés d'un moteur
GPL : La consommation instantanée
est indiquée pour le mode actuelle‐
ment sélectionné, GPL ou essence.
Consommation de carburant
moyenne
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée
avec une valeur par défaut.
Lorsque cette page est affichée,
appuyer quelques secondes sur
SET/CLR pour réinitialiser.
Sur les véhicules dotés d'un moteur
GPL : La consommation moyenne est
indiquée pour le mode actuellement
sélectionné, GPL ou essence.

82Instruments et commandesChronomètre
Indique le temps de conduite depuis
la dernière remise à zéro.
Pour arrêter ou démarrer le chrono‐
mètre, appuyer sur SET/CLR.
Pour réinitialiser, appuyer longue‐ ment sur SET/CLR pendant quelques
secondes.
Informations sur le véhicule
Les pages possibles sont : ● unité
● indication de durée de vie avant vidange restante de l'huile
moteur
● pression des pneus
● charge des pneus
Unité
Appuyer sur le bouton SET/CLR lors‐
que la page s'affiche. Sélectionner les
mesures métriques (unité 1) ou impé‐ riales (unité 2) en tournant la molette
de réglage. Appuyer sur SET/CLR
pour régler l’unité de mesure.
Durée de vie de l'huile restante
Indique une estimation de la durée de
vie utile de l'huile. Le chiffre en pour‐
centage correspond à la durée de vie avant vidange restante actuelle de
l'huile et indique quand l'huile moteur
et le filtre doivent être changés 3 68.

Instruments et commandes83Pression des pneus
Les pressions de tous les pneus s'af‐
fichent sur cette page pendant la
conduite 3 167.
Apprentissage des pneus
Cet écran permet d'accorder les
capteurs du système de surveillance
de la pression des pneus à de
nouveaux pneus et roues 3 167.
Charge de pneus
La catégorie de pression des pneus
selon la pression réelle de gonflage des pneus peut être sélectionnée
3 167.
Température extérieure
Affichage de la température exté‐
rieure actuelle.
Langue
Sélectionner la langue préférée
comme langue d'affichage.
Heure
Affichage de l'heure actuelle.

84Instruments et commandesAffichage d'informations
L'affichage d'informations se trouve
dans le tableau de bord, près du
combiné d'instruments.
Selon sa configuration, le véhicule
possède un
● Affichage graphique des
informations
ou
● Affichage d'informations en
couleur de 7 pouces avec fonc‐
tionnalité à écran tactile
Le véhicule possède un affichage
d'informations en couleur de
7 pouces avec fonctionnalité à écran
tactile.
L'affichage d'informations peut indi‐
quer :
● l'heure 3 64
● la température extérieure 3 63
● la date 3 64
● Infotainment System, voir la description dans le manuel de
l'Infotainment System
● indication des instructions d'aide au stationnement 3 132● les messages du système
● les réglages de personnalisation du véhicule 3 88
Affichage graphique des
informations
Appuyer sur X pour allumer l'écran.
Appuyer sur MENU pour sélectionner
une page de menu principal.
Tourner MENU pour sélectionner une
page de menu.
Appuyer sur MENU pour confirmer
une sélection.
Appuyer sur BACK pour quitter un
menu sans changer de réglage.
Affichage d'informations en
couleur de 7 pouces
Sélection des menus et des réglages
Les menus et réglages sont accessi‐
bles via l'affichage.
Appuyer sur X pour allumer l'écran.
Appuyer sur ; pour afficher la page
d'accueil.
Effleurer l'icône d'affichage du menu
voulu avec le doigt.
Effleurer une icône correspondante
pour confirmer une sélection.
Effleurer 9 pour revenir au niveau
supérieur de menu suivant.

Instruments et commandes85Appuyer sur ; pour retourner à la
page d'accueil.
Pour de plus amples informations,
consulter le guide de l'Infotainment.
Personnalisation du véhicule 3 88.
Mode valet Certaines fonctions du centre d'infor‐
mations du conducteur et de l'affi‐
chage d'informations peuvent être
limitées pour certains conducteurs.
L'activation ou la désactivation du
mode valet peut être paramétrée au
menu Paramètres dans le menu de
personnalisation du véhicule.
Personnalisation du véhicule 3 88.
Pour plus d'informations, consulter le
guide de l'Infotainment.Messages du véhicule
Les messages sont principalement
affichés dans le centre d'informations du conducteur ; dans certains cas, ils
s'accompagnent d'un avertissement
et d'un signal sonore.
Enfoncer le bouton SET/CLR,
MENU ou tourner la molette de
réglage pour confirmer un message.
Message du véhicule dans le
centre d'informations du
conducteur
Les messages du véhicule sont affi‐
chés sous forme de codes chiffrés.
N°Message du véhicule3Niveau de liquide de refroidis‐
sement trop bas4Climatisation arrêtée11Freins usés12Véhicule surchargé13Surchauffe du compresseur

86Instruments et commandesN°Message du véhicule15Défaillance du troisième feu
stop16Défaillance du feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard
arrière20Défaillance du feu de croise‐
ment droit21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de recul24Défaillance de l'éclairage de
plaque25Défaillance du clignotant avant
gaucheN°Message du véhicule26Défaillance du clignotant arrière gauche27Défaillance du clignotant avant
droit28Défaillance du clignotant arrière droit35Remplacer la pile de la télécom‐
mande radio36Initialisation de l'ESC49Avertissement de franchisse‐
ment de ligne non disponible52Remplacer courroie de distribu‐ tion56Déséquilibre des pressions de
gonflage sur l'essieu avant57Déséquilibre des pressions de
gonflage sur l'essieu arrière59Ouvrir puis fermer la vitre du
conducteur60Ouvrir puis fermer la vitre du
passager avantN°Message du véhicule61Ouvrir puis fermer la vitre
arrière gauche62Ouvrir puis fermer la vitre
arrière droite65Tentative de vol66Maintenance de l'alarme antivol67Maintenance du blocage de
direction68Maintenance de la direction
assistée75Maintenance de la climatisation77Maintenance du système
d'avertissement de franchisse‐
ment de ligne79Appoint d'huile moteur81Maintenance de la boîte de
vitesses / dysfonctionnement
de la boîte de vitesses
Boîte manuelle automatisée
3 121
