2018 OPEL KARL Manuel d'utilisation (in French)

Soins du véhicule151S'assurer que la batterie est systé‐
matiquement remplacée par une
batterie de même type.
Nous recommandons d'utiliser une
batterie d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
Opel d'origine peut réduire les
performances.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie peut être endommagée.
Démarrage par câbles auxiliaires
3 180.
Système d'arrêt-démarrage 3 115.
Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie.
Remplacement des balais d'essuie-glace
Soulever le bras d'essuie-glace.
Enfoncer le levier de déblocage et
détacher le balai d'essuie-glace.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras
de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.

152Soins du véhiculeAbaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace. Tirer
le balais d'essuie-glace vers le bas
pour le retirer.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot ! Ne pas toucher le verre de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule
Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.Phares halogènes
Feux de croisement et feux de
route
1. Sur le côté gauche du véhicule: faire tourner et tirer le tuyau de
remplissage hors du réservoir de
liquide de nettoyage du pare-
brise.

Soins du véhicule153
2. Déposer le cache de boîte à fusi‐bles (côté gauche du véhicule
uniquement).
3. Appuyer sur les deux clips en même temps pour débrancher le
connecteur enfichable de l'am‐
poule.
4. Enlever le couvercle de protec‐ tion.
5.Appuyer sur l'agrafe à ressort et la
désengager.
6. Enlever l'ampoule du boîtier du réflecteur.

154Soins du véhicule7. Lors de la pose d'une ampouleneuve, engager les pattes dans
les logements du réflecteur.
8. Engager l'attache ressort.
9. Remettre le couvercle de protec‐ tion du phare en place et le refer‐
mer.
10. S'assurer que le couvercle de protection est placé correctement
pour éviter toute fuite d'eau et une importante condensation.
Feu latéral / feu de jour 1. Déposer le cache de boîte à fusi‐ bles (côté gauche du véhicule
uniquement).2. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.
3. Détacher l'ampoule de la douille d'ampoule et la remplacer.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Feu latéral/feu de jour avec DEL
(diodes)
Les feux de jour et de position sont
conçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés. Se rendre dans un
garage en cas de LED défectueuse.
Feux antibrouillard
1. Basculer la roulette et déposer les
deux écrous poussoirs sur l'exté‐
rieur de la garniture.

Soins du véhicule1552. Débrancher le connecteur électri‐que du support d'ampoule.
3. Déposer l'ampoule dans le sens antihoraire et la sortir bien droit
hors du boîtier.
4. Insérer une nouvelle ampoule en l'introduisant bien droit dans le
boîtier du feu puis la tourner dans le sens horaire.
5. Rebrancher le connecteur électri‐ que.
Clignotants avant
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.
2. Tourner l'ampoule dans le sens antihoraire et l'enlever de la
douille.
3. Remplacer l'ampoule.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Feux arrièreFeux arrière, clignotants, feux stop et feux de recul
1. Dévisser les deux vis.
2. Enlever l'ensemble de feu arrière.
Veiller à ce que la goulotte de
câbles reste en place.

156Soins du véhicule
3. feu arrière / feu stop 1
clignotant 2
feu arrière 3
feu de recul (côté passager) / feu
antibrouillard arrière (côté
conducteur) 4.4. Faire tourner le porte-ampoule
dans le sens antihoraire.
5. Enlever le support d'ampoule.Pousser légèrement l'ampoule
dans la douille, la tourner dans le
sens antihoraire, l'enlever et
remplacer l'ampoule.
6. Introduire la douille d'ampoule dans l'ensemble de feu arrière et
la visser en place.
Brancher la fiche. Installer l'en‐
semble de feu arrière dans la
carrosserie et serrer les vis.
Fermer les couvercles et les encli‐
queter.
7. Mettre le contact, faire fonctionner
et vérifier tous les feux.

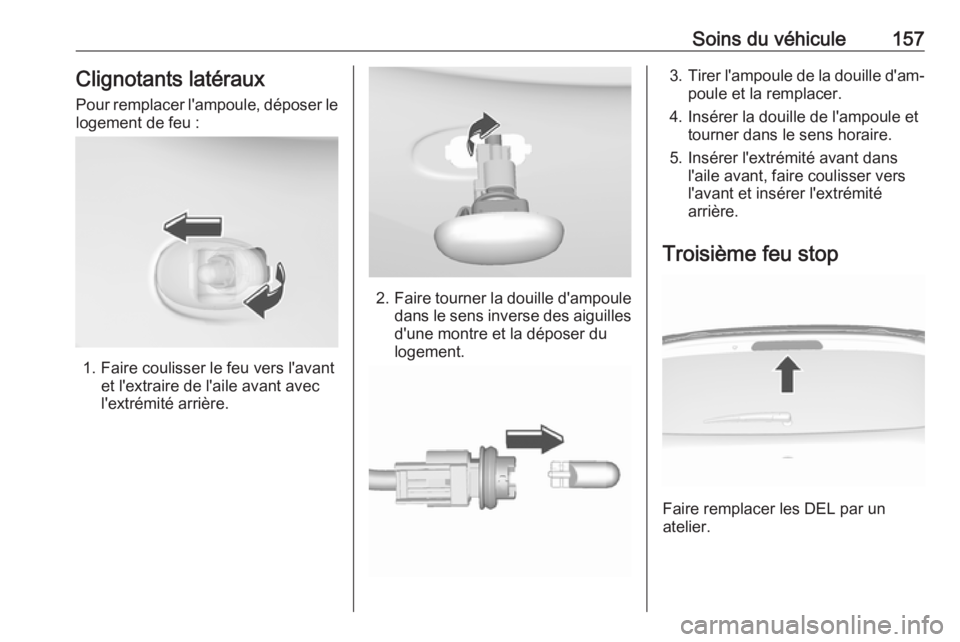

Soins du véhicule157Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire coulisser le feu vers l'avant et l'extraire de l'aile avant avec
l'extrémité arrière.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité avant dans l'aile avant, faire coulisser vers
l'avant et insérer l'extrémité
arrière.
Troisième feu stop
Faire remplacer les DEL par un
atelier.

158Soins du véhiculeÉclairage de plaque
d'immatriculation
1. Dévisser les deux vis.
2. Sortir le boîtier de l'ampoule par le
bas en veillant à ne pas tirer sur le câble.
Faire tourner la douille de l'am‐
poule dans le sens antihoraire
pour la désencliqueter.
3. Déposer l'ampoule de la douille d'ampoule et la remplacer.
4. Insérer la douille de l'ampouledans le boîtier d'ampoule et tour‐
ner dans le sens horaire.
5. Introduire le boîtier d'ampoule et le bloquer en utilisant un tourne‐
vis.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
1. Pour la dépose, faire levier du côté opposé au commutateur en
utilisant un tournevis à lame plate. (Attention à ne rien rayer.)
2. Enlever l'ampoule.
3. Remplacer l'ampoule.
4. Réinstallez la lampe complète.Éclairage du coffre
1. Extraire la lampe en faisant levier avec un tournevis.
2. Retirer l'ampoule.
