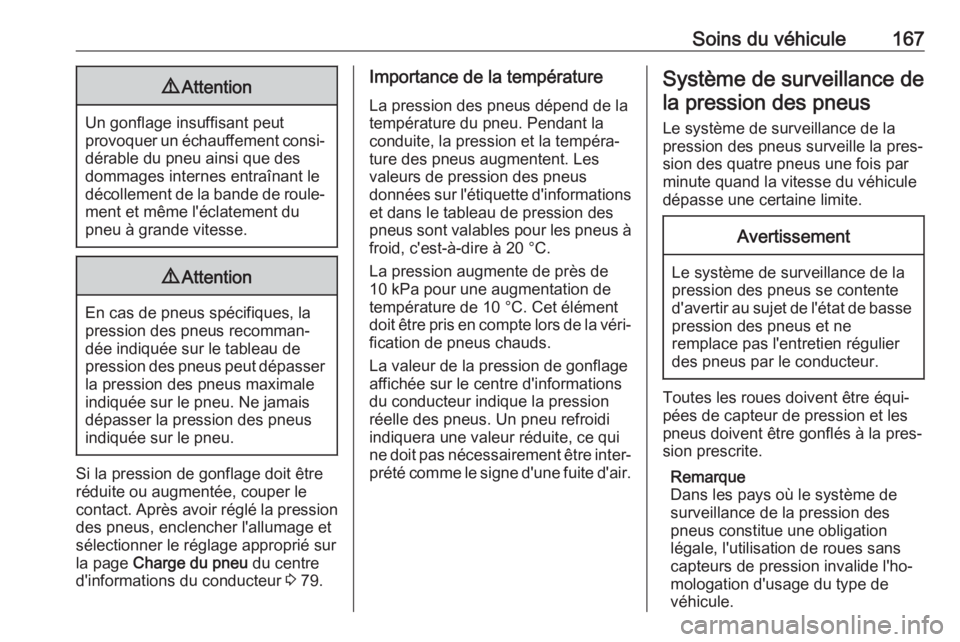

Soins du véhicule1679Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact. Après avoir réglé la pression
des pneus, enclencher l'allumage et
sélectionner le réglage approprié sur
la page Charge du pneu du centre
d'informations du conducteur 3 79.
Importance de la température
La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations
et dans le tableau de pression des
pneus sont valables pour les pneus à
froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la véri‐
fication de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi
indiquera une valeur réduite, ce qui
ne doit pas nécessairement être inter‐ prété comme le signe d'une fuite d'air.Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation d'usage du type de
véhicule.

168Soins du véhiculeLes pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide d'une pression sur les boutons de la
manette des clignotants.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
Le système prend en compte la
température des pneus pour les aver‐ tissements.
Importance de la température 3 166.En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 77.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 200.
Si w clignote pendant
60-90 secondes puis s'allume en
permanence, il y a une défaillance
dans le système. Prendre contact
avec un atelier.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre

Soins du véhicule169d'informations du conducteur.
Pendant ce temps, le symbole w peut
s'allumer.
Si w s'allume à des températures plus
basses et s'éteint après quelques
instants de conduite, cela peut indi‐
quer un état imminent de basse pres‐ sion de pneu. Vérifier la pression des
pneus.
Messages du véhicule 3 85.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours temporaire n'est pas équipée de capteurs de pression.
Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces pneus. Le témoin w
s'allume. Le système reste opération‐ nel pour les trois autres pneus.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le
système de surveillance de la pres‐
sion des pneus.
À chaque remplacement des pneus, les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien. Pour le capteur à
visser, remplacer l'obus de valve et le joint d'étanchéité. Pour le capteur à
clipser, remplacer l'intégralité du
corps de valve.
État de charge du véhicule Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 200, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule 3 79. Ceréglage sert de référence pour les
avertissements relatifs à la pressiondes pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
appliqué. Sur les véhicules dotés
d'une boîte automatique, le levier
sélecteur doit être en position P.
Sélectionner :
● Lo pour une pression de confort
jusqu'à 3 personnes.
● Eco pour une pression Eco
jusqu'à 3 personnes.
● Hi pour une pleine charge.

170Soins du véhiculeProcessus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle
position des jantes/roues après une
permutation des pneus ou un
échange du jeu de roues complet et
si un ou plusieurs capteurs de pres‐
sion des pneus ont été remplacés. Le
processus de correspondance des
capteurs de pression des pneus doit également être effectué après avoirremplacé une roue de secours par
une roue de route contenant le
capteur de pression du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle
d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Leclignotant de la position active
actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter votre atelier pour tout
service. Il faut deux minutes pour
apparier la première position de
pneu/roue et cinq minutes en tout
pour apparier les quatre positions de
pneu/roue. Si cela dure plus long‐
temps, le processus de correspon‐
dance s'arrête et doit être redémarré.
Le processus de correspondance des capteurs de pression des pneus est lesuivant :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules avec boîte manuelle : sélectionner Neutre.
4. Utiliser MENU sur le levier de
clignotant pour sélectionner Menu
informations véhicule dans le
centre d'informations du conduc‐
teur.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menude pression des pneus.6. Appuyer sur SET/CLR pour
lancer le processus d'apparie‐
ment de capteur. Un message
demandant d'accepter le proces‐ sus doit s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le
récepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le
capteur de pression des pneus.
Un signal de l'avertisseur sonore confirme que le code d'identifica‐
tion du capteur correspond à cette
position de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.

Soins du véhicule17112.Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche
et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au niveau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 79.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐ tronique ainsi que la pression de
gonflage nominale et procéder à d'au‐
tres modifications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.

172Soins du véhiculeSi des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
165/65 R14.
Les chaînes à neige ne sont pas auto‐ risées sur les pneus de taille
185/55 R15 et 195/45 R16.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus De petits dégâts sur la bande de
roulement du pneu peuvent être répa‐
rés avec le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être
réparés à l'aide du kit de réparation
des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement,
engager la 1ère ou la marche arrière.

Soins du véhicule173
Le kit de réparation des pneus se
trouve dans la boîte à outils sous le
tapis de sol du coffre.
1. Ouvrir le recouvrement de plan‐ cher.
2. Retirer le compresseur et labouteille de produit de colmatage.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.

174Soins du véhicule
6.Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.Placer le commutateur à bascule
du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
10. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
11. Le produit d'étanchéité a été complètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
12. La pression des pneus prescrite devrait être atteinte dans les dix
minutes. Pression de gonflage
3 200. Quand la pression
correcte est atteinte, éteindre le
compresseur.
Si la pression des pneus prescrite n'est pas atteinte dans les dix
minutes, démonter le kit de répa‐
ration de pneus. Avancer ou recu‐
ler le véhicule d'un tour de roue.
Brancher à nouveau le kit de répa‐
ration des pneus et poursuivre la
procédure de remplissage
pendant dix minutes. Si la pres‐
sion de gonflage prescrite n'est
toujours pas atteinte, c'est que le pneu est trop fortement endom‐
magé. Prendre contact avec un
atelier.
