2018 OPEL INSIGNIA BREAK Savininko vadovas (in Lithuanian)

Automobilio priežiūra271

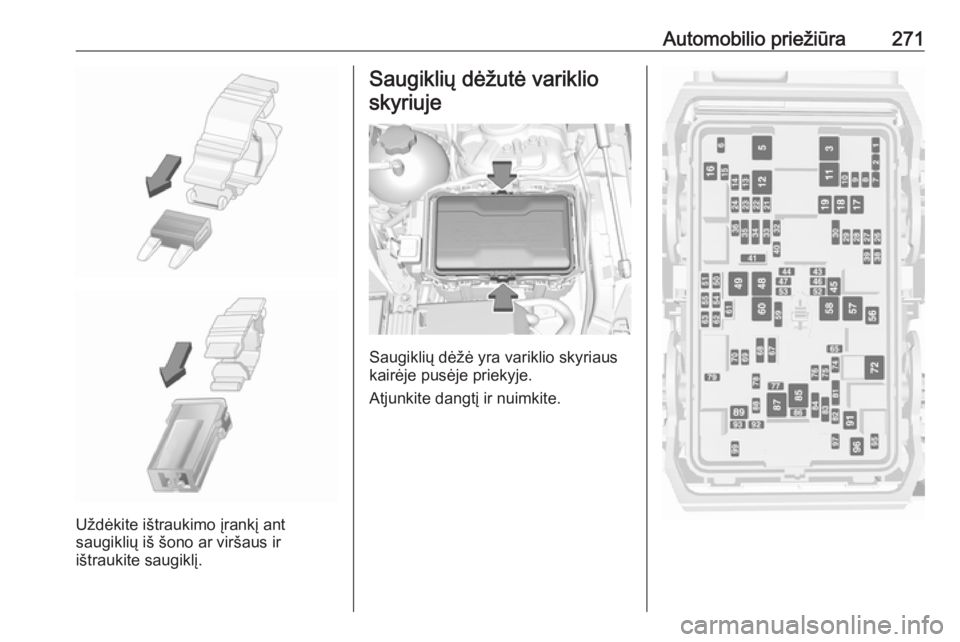

Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.

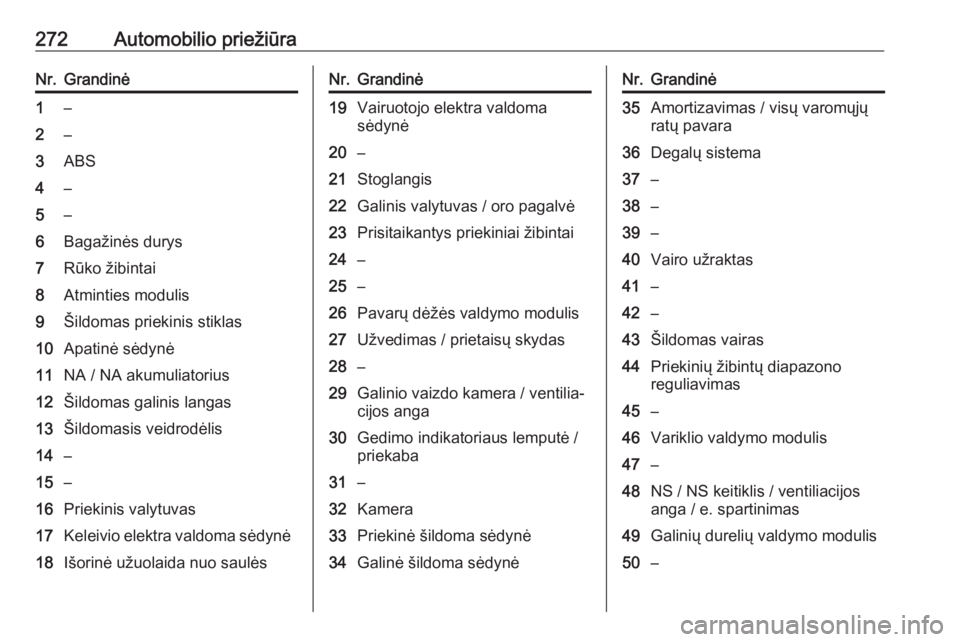

272Automobilio priežiūraNr.Grandinė1–2–3ABS4–5–6Bagažinės durys7Rūko žibintai8Atminties modulis9Šildomas priekinis stiklas10Apatinė sėdynė11NA / NA akumuliatorius12Šildomas galinis langas13Šildomasis veidrodėlis14–15–16Priekinis valytuvas17Keleivio elektra valdoma sėdynė18Išorinė užuolaida nuo saulėsNr.Grandinė19Vairuotojo elektra valdoma
sėdynė20–21Stoglangis22Galinis valytuvas / oro pagalvė23Prisitaikantys priekiniai žibintai24–25–26Pavarų dėžės valdymo modulis27Užvedimas / prietaisų skydas28–29Galinio vaizdo kamera / ventilia‐
cijos anga30Gedimo indikatoriaus lemputė /
priekaba31–32Kamera33Priekinė šildoma sėdynė34Galinė šildoma sėdynėNr.Grandinė35Amortizavimas / visų varomųjų
ratų pavara36Degalų sistema37–38–39–40Vairo užraktas41–42–43Šildomas vairas44Priekinių žibintų diapazono
reguliavimas45–46Variklio valdymo modulis47–48NS / NS keitiklis / ventiliacijos
anga / e. spartinimas49Galinių durelių valdymo modulis50–

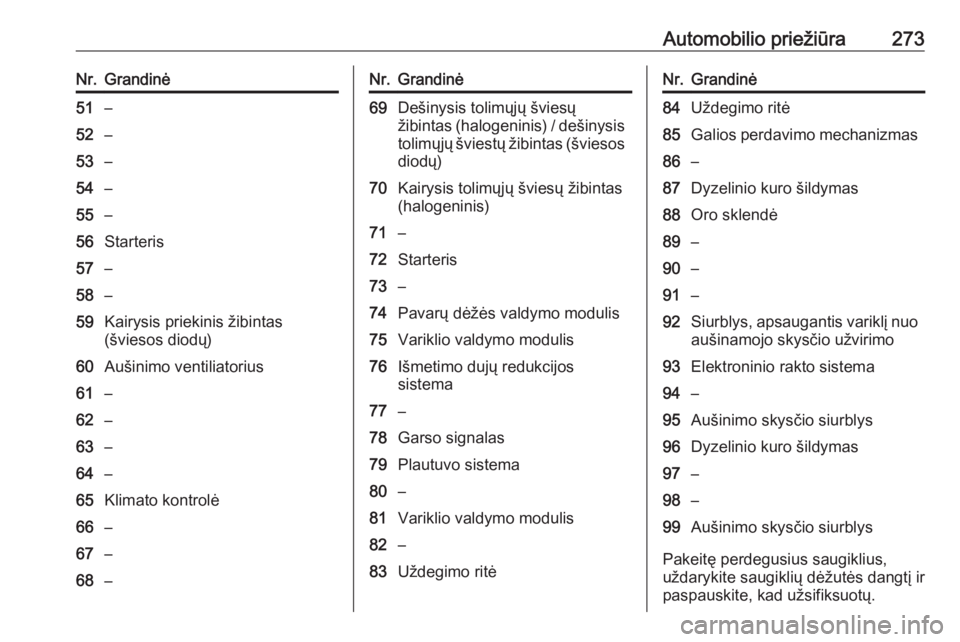

Automobilio priežiūra273Nr.Grandinė51–52–53–54–55–56Starteris57–58–59Kairysis priekinis žibintas
(šviesos diodų)60Aušinimo ventiliatorius61–62–63–64–65Klimato kontrolė66–67–68–Nr.Grandinė69Dešinysis tolimųjų šviesų
žibintas (halogeninis) / dešinysis
tolimųjų šviestų žibintas (šviesos diodų)70Kairysis tolimųjų šviesų žibintas
(halogeninis)71–72Starteris73–74Pavarų dėžės valdymo modulis75Variklio valdymo modulis76Išmetimo dujų redukcijos
sistema77–78Garso signalas79Plautuvo sistema80–81Variklio valdymo modulis82–83Uždegimo ritėNr.Grandinė84Uždegimo ritė85Galios perdavimo mechanizmas86–87Dyzelinio kuro šildymas88Oro sklendė89–90–91–92Siurblys, apsaugantis variklį nuo
aušinamojo skysčio užvirimo93Elektroninio rakto sistema94–95Aušinimo skysčio siurblys96Dyzelinio kuro šildymas97–98–99Aušinimo skysčio siurblys
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.

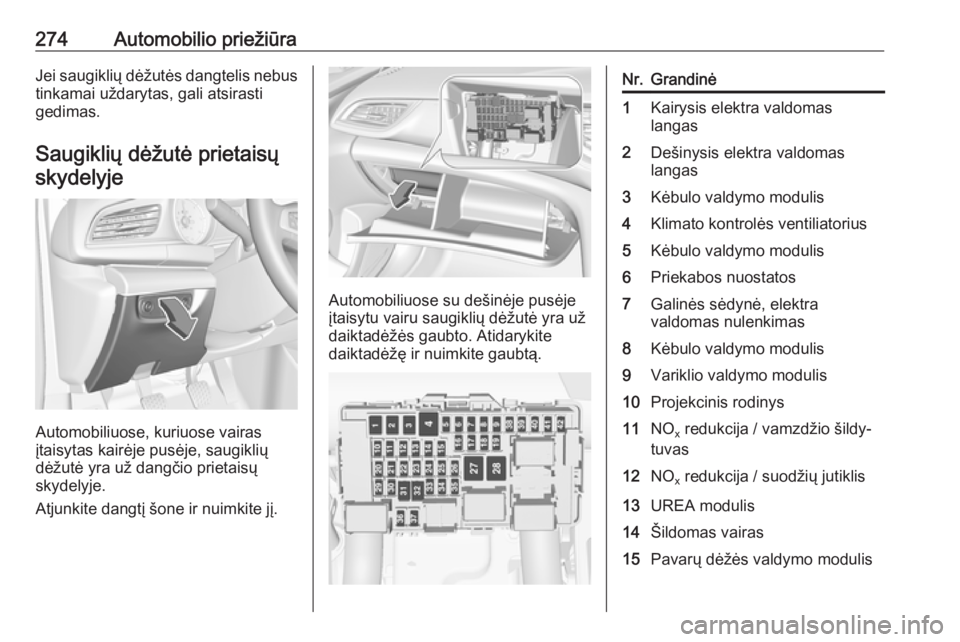

274Automobilio priežiūraJei saugiklių dėžutės dangtelis nebustinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už dangčio prietaisų
skydelyje.
Atjunkite dangtį šone ir nuimkite jį.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę ir nuimkite gaubtą.
Nr.Grandinė1Kairysis elektra valdomas
langas2Dešinysis elektra valdomas
langas3Kėbulo valdymo modulis4Klimato kontrolės ventiliatorius5Kėbulo valdymo modulis6Priekabos nuostatos7Galinės sėdynė, elektra
valdomas nulenkimas8Kėbulo valdymo modulis9Variklio valdymo modulis10Projekcinis rodinys11NO x redukcija / vamzdžio šildy‐
tuvas12NO x redukcija / suodžių jutiklis13UREA modulis14Šildomas vairas15Pavarų dėžės valdymo modulis

Automobilio priežiūra275Nr.Grandinė16Stiprintuvas17Pavojaus signalas18Kėbulo valdymo modulis19UREA modulis20Kėbulo valdymo modulis21Kėbulo valdymo modulis22Kėbulo valdymo modulis23Elektrinis vairo užraktas24Oro pagalvė25Diagnostinė jungtis26Bagažinės skyriaus maitinimo
lizdas27EBCM vožtuvas28Policijos nuostata29–30–31Valdymo mygtukai ant vairo32Užvedimo spynelė33Klimato kontrolėNr.Grandinė34Centrinis tinklų sietuvo modulis35AUX / USB jungtis36Belaidis įkroviklis37Galinis valytuvas38„Onstar“39Ekranas40Automobilio statymo pagalba41Dėklas viršuje42RadijasAutomobilio įrankiai
Įrankiai Automobiliai su atsarginiu ratu
Kėliklis su ratų raktu, įrankiai,
pailgintas varžtas pažeistam ratui
tvirtinti ir vilkimo kilpa yra sudėti į
įrankių dėžę, kuri laikoma bagažinės
skyriuje, po atsarginiu ratu. Atsarginis ratas 3 289.

276Automobilio priežiūraTransporto priemonės be
atsarginio rato
Atsuktuvas ir vilkimo kilpa yra dėžėje, po bagažinės grindų dangčiu.
Padangos remonto komplektas
3 282.
Automobiliai su garsiakalbių sistema
Atsuktuvas ir vilkimo kilpa yra po
bagažinės grindų dangčiu, šalia
apvalaus garsiakalbių sistemos
komponento.
Padangos remonto komplektas
3 282.
Ratai ir padangos
Padangų būklė, ratų būklė Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą esant žemesnei
nei 7 °C temperatūrai ir todėl turi būti
sumontuotos ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 316.

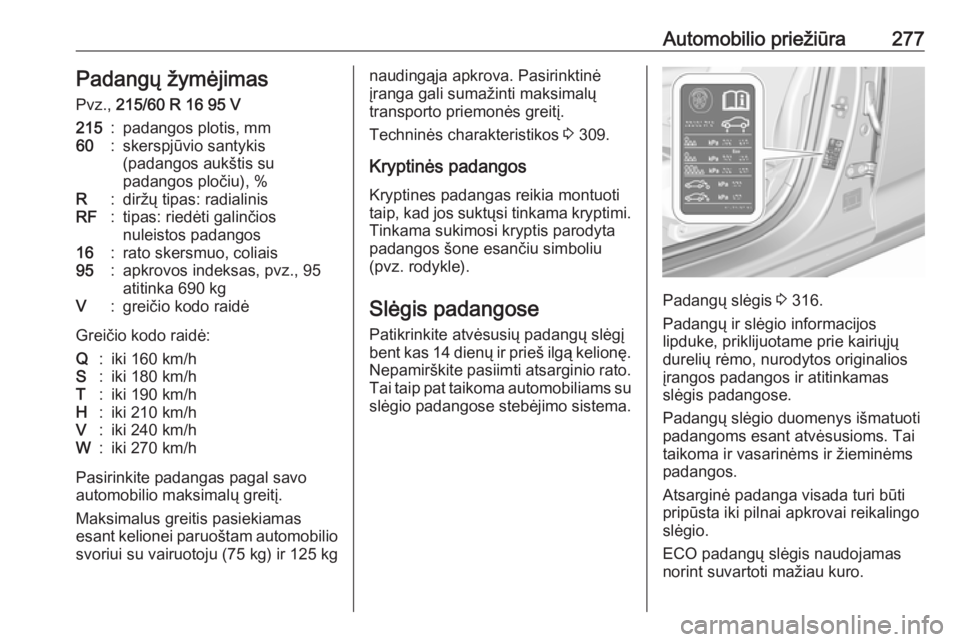

Automobilio priežiūra277Padangų žymėjimas
Pvz., 215/60 R 16 95 V215:padangos plotis, mm60:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:diržų tipas: radialinisRF:tipas: riedėti galinčios
nuleistos padangos16:rato skersmuo, coliais95:apkrovos indeksas, pvz., 95
atitinka 690 kgV:greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kg
naudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 309.
Kryptinės padangos
Kryptines padangas reikia montuoti
taip, kad jos suktųsi tinkama kryptimi. Tinkama sukimosi kryptis parodyta
padangos šone esančiu simboliu
(pvz. rodykle).
Slėgis padangose Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę.
Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Padangų slėgis 3 316.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Padangų slėgio duomenys išmatuoti padangoms esant atvėsusioms. Tai taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.

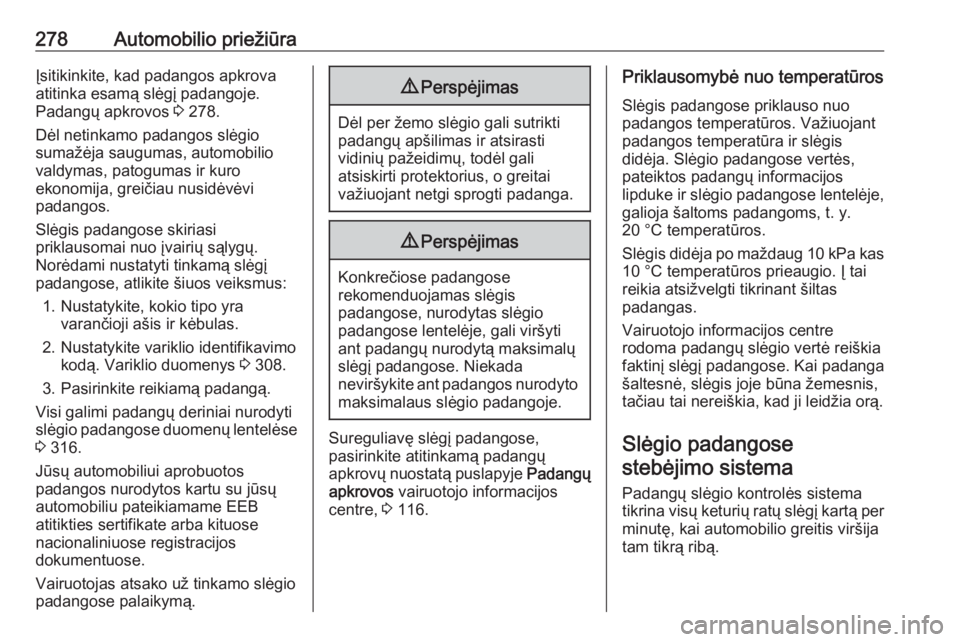

278Automobilio priežiūraĮsitikinkite, kad padangos apkrovaatitinka esamą slėgį padangoje.
Padangų apkrovos 3 278.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite, kokio tipo yra varančioji ašis ir kėbulas.
2. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 308.
3. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse 3 316.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų
automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
9 Perspėjimas
Konkrečiose padangose
rekomenduojamas slėgis
padangose, nurodytas slėgio
padangose lentelėje, gali viršyti
ant padangų nurodytą maksimalų
slėgį padangose. Niekada
neviršykite ant padangos nurodyto maksimalaus slėgio padangoje.
Sureguliavę slėgį padangose,
pasirinkite atitinkamą padangų
apkrovų nuostatą puslapyje Padangų
apkrovos vairuotojo informacijos
centre, 3 116.
Priklausomybė nuo temperatūros
Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant
padangos temperatūra ir slėgis
didėja. Slėgio padangose vertės,
pateiktos padangų informacijos
lipduke ir slėgio padangose lentelėje, galioja šaltoms padangoms, t. y.
20 °C temperatūros.
Slėgis didėja po maždaug 10 kPa kas
10 °C temperatūros prieaugio. Į tai
reikia atsižvelgti tikrinant šiltas
padangas.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
faktinį slėgį padangose. Kai padanga
šaltesnė, slėgis joje būna žemesnis, tačiau tai nereiškia, kad ji leidžia orą.
Slėgio padangosestebėjimo sistema
Padangų slėgio kontrolės sistema
tikrina visų keturių ratų slėgį kartą per
minutę, kai automobilio greitis viršija
tam tikrą ribą.
