Page 81 of 343

Daiktų laikymo vietos79nulenkiamas gana didele jėga.
Iškyla sužalojimo pavojus, ypač
vaikams.
Įsitikinkite, ar nieko nėra pritvirtinta
prie galinių sėdynių ar padėta ant sėdynės pagalvėlės.
● Norėdami atlenkti, pakelkite atlošus ir grąžinkite juos į stačią
padėtį, kol jie girdimai
užsifiksuos. Pasirūpinkite, kad
diržai būtų nustatyti tinkamai ir
nekliudytų nulenkti.
Atlošai yra tinkamai užfiksuoti, jei
nebėra matomos raudonos
žymės prie atleidimo svirties.
9 Perspėjimas
Atlenkdami, įsitikinkite prieš
vairuodami, kad atlošai yra saugiai užrakinti tinkamoje padėtyje. Jei
taip nepadarysite, galite susižeisti
arba pažeisti krovinį ar automobilį staigaus stabdymo arba
susidūrimo atveju.
Vidurinės sėdynės saugos diržas gali užsiblokuoti, jeigu atlošas
atlenkiamas per greitai. Norėdami
atblokuoti įtraukimo įtaisą, įstumkite
arba patraukite saugos diržą
maždaug 20 mm ir po to atleiskite jį.
Bagažinės skyriaus dangtis
Ant gaubto nedėkite jokių daiktų.
„Grand Sport“
Dangčio nuėmimas
Atkabinkite laikančiuosius diržus nuo
bagažinės dangčio.
Page 82 of 343
80Daiktų laikymo vietos
Pakelkite dangtį gale ir priekyje.
Nuimkite gaubtą.
Dangčio uždėjimas
Užfiksuokite dangtį šoninėse
kreipiamosiose ir nulenkite žemyn.
Prie bagažinės dangčio pritvirtinkite
laikančiuosius diržus.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Kaip užtraukti ritininę užuolaidėlę
Patraukite ritininės užuolaidėlės
rankeną link galinės dalies ir aukštyn,
kad ji užsifiksuotų šoniniuose
fiksatoriuose.
Kaip atitraukti ritininę užuolaidėlę
Patraukite ritininės užuolaidėlės
rankeną atgal ir žemyn. Jis susivynios automatiškai.
Ritininės užuolaidėlės atidarymas į
pakrovimo padėtį
Paspauskite ritininės užuolaidėlės
rankeną.
Galinė ritininės užuolaidėlės dalis į
viršų kreipiama savaime.
Page 83 of 343
Daiktų laikymo vietos81Kaip nuimti ritininę užuolaidėlę
Atitraukite ritininę užuolaidėlę.
Patraukite dešiniojoje pusėje esančią
atleidimo svirtį aukštyn ir palaikykite.
Pakelkite ritininę užuolaidėlę
(pirmiausia – dešinėje pusėje) ir
išimkite iš fiksatorių.
Kaip įstatyti ritininę užuolaidėlę
Įstatykite kairiąją ritininės
užuolaidėlės pusę į įdubą ir tada pakelkite aukštyn atleidimo svirtį.
Laikydami įstatykite dešiniąją ritininės užuolaidėlės pusę į įdubą ir sujunkite.
Užpakalinės daiktų laikymo
vietos ant grindų gaubtas
„Grand Sport“
Galinį grindų dangtį galima išimti.
Pakelkite dangtį už kilpos ir nuimkite
jį.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Galinį grindų dangtį galima išimti.
Pakelkite dangtį už kilpos ir nuimkite
jį.
Patraukite rankeną ir nulenkite galinę dangčio pusę pirmyn.
Nustatykite nulenktą dangtį stačiai užgalinės sėdynės atlošų.

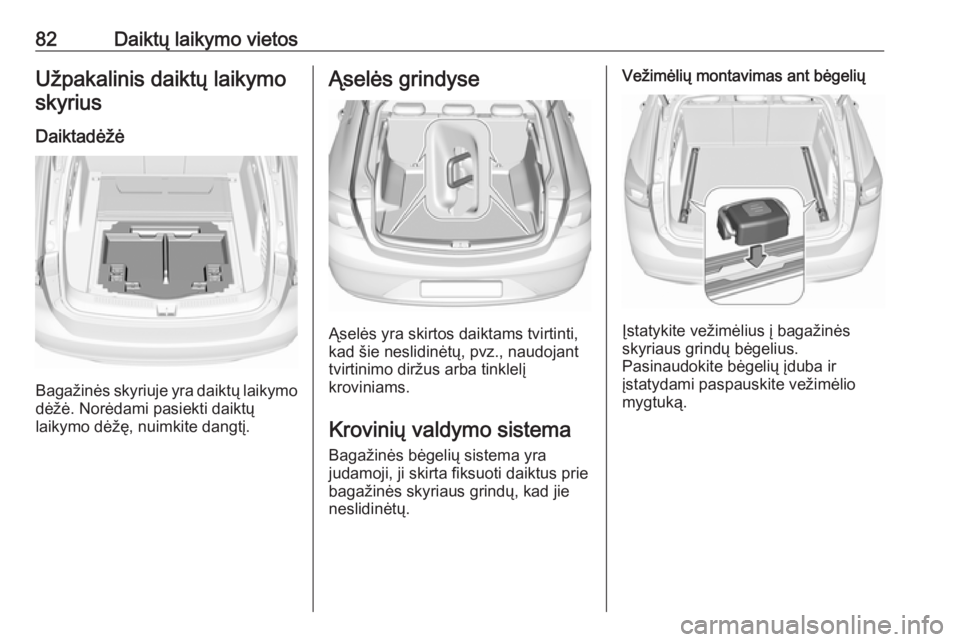

Page 84 of 343
82Daiktų laikymo vietosUžpakalinis daiktų laikymoskyrius
Daiktadėžė
Bagažinės skyriuje yra daiktų laikymo
dėžė. Norėdami pasiekti daiktų
laikymo dėžę, nuimkite dangtį.
Ąselės grindyse
Ąselės yra skirtos daiktams tvirtinti,
kad šie neslidinėtų, pvz., naudojant tvirtinimo diržus arba tinklelį
kroviniams.
Krovinių valdymo sistema
Bagažinės bėgelių sistema yra
judamoji, ji skirta fiksuoti daiktus prie
bagažinės skyriaus grindų, kad jie
neslidinėtų.
Vežimėlių montavimas ant bėgelių
Įstatykite vežimėlius į bagažinės
skyriaus grindų bėgelius.
Pasinaudokite bėgelių įduba ir
įstatydami paspauskite vežimėlio
mygtuką.
Page 85 of 343

Daiktų laikymo vietos83Fiksavimo ąselių naudojimas
Paspauskite vežimėlio mygtuką ir
nuslinkite jį į reikiamą vietą. Atlenkite
fiksavimo ąseles, kad galėtumėte jas
naudoti.
Išėmimas
Nulenkite fiksavimo ąseles.
Paspauskite vežimėlio mygtuką ir pro įdubą nuimkite jį nuo bėgelio.
Apsauginis tinklelis
Apsauginį tinklelį galima pritvirtinti už
galinių sėdynių. Kai galinių sėdynių
atlošai nulenkti, už jų galima įrengti
apsauginį tinklelį.
Keleivių negalima vežti už apsauginio
tinklelio.
Už galinių sėdynių
Montavimas
● Įstatykite kasetę į fiksatorius kairėje ir dešinėje pusėse.
Vadovaukitės L (kairė pusė) ir R
(dešinė pusė) ženklais kasetėje
kaip įstatymo patarimu.
Šiek tiek pasukite kasetę pirmyn, kad rodyklės būtų nukreiptos
viena į kitą: kasetė bus užrakinta.
● Ištraukite iš kasetės apsauginio tinklelio strypą. Užkabinkite ir
sujunkite apsauginio tinklelio
strypą su įrengimo anga, esančia vienoje stogo rėmo pusėje.
Suspauskite strypą, pakabinkite
ir sujunkite jį kitoje pusėje.
Nuimkite bagažinės uždangą 3 79
Nuėmimas ● Suspauskite strypą vienoje apsauginio tinklelio pusėje ir
nuimkite nuo įrengimo angos. Nuimkite kitą apsauginio tinklelio
strypo pusę nuo įrengimo angos.
● Suvyniokite apsauginį tinklelį.
Page 86 of 343
84Daiktų laikymo vietos
● Šiek tiek pasukite kasetę atgal,kad atrakintumėte ir nuimtumėte
nuo fiksatorių.
Už priekinių sėdynių
Montavimas
● Užkabinkite ir sujunkite apsauginio tinklelio strypą su
įrengimo anga, esančia vienoje
stogo rėmo pusėje. Suspauskite
strypą, pakabinkite ir sujunkite jį kitoje pusėje. Ištraukite iš
kasetės apsauginio tinklelio
strypą.
● Prijunkite apsauginio tinklelio kasetės kabliukus prie fiksavimo
ąselių, įrengtų grindyse, priešais
galines sėdynes. Kad
pasiektumėte fiksavimo ąseles,
įspauskite kabliukus į perforuotas dalis, esančias grindų dangtyje
(abiejose pusėse).
● Traukdami už laisvo galo, įtempkite abu diržus.
● Paspauskite galvos atramas žemyn ir nulenkite galinės
sėdynės atlošus 3 76.
Page 87 of 343
Daiktų laikymo vietos85Nuėmimas
● Patraukite atlanką tiesfiksatoriumi (abiejose pusėse),
kad atleistumėte dirželius.
● Suspauskite strypą vienoje apsauginio tinklelio pusėje ir
nuimkite nuo įrengimo angos.
Nuimkite kitą apsauginio tinklelio
strypo pusę nuo įrengimo angos.
● Suvyniokite apsauginį tinklelį.
● Atjunkite kabliukus nuo fiksavimo
ąselių.
Įspėjamasis trikampis
ženklas
„Grand Sport“
Įspėjamąjį trikampį ženklą laikykite
bagažinės skyriaus gale.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Pritvirtinkite įspėjamąjį trikampį
ženklą fiksavimo dirželiais prie
bagažinės dangčio vidinės sienelės.
Page 88 of 343
86Daiktų laikymo vietosPirmosios pagalboskomplektas
„Grand Sport“
Patalpinkite pirmosios pagalbos
komplektą dešinėje krovinių skyriaus
pusėje ir pritvirtinkite jį diržu.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Laikykite pirmosios pagalbos
komplektą fiksavimo dirželiais
pritvirtintą prie bagažinės dangčio
vidinės sienelės.
Stogo laikiklių sistema
Stogo laikikliai
Saugos sumetimais ir norint
apsaugoti stogą, rekomenduojama
naudoti patvirtintą automobilio stogo
laikiklių sistemą. Dėl išsamesnės
informacijos susisiekite su savo
autoservisu.
Stogo laikiklių tvirtinimas
„Grand Sport“
Atidarykite visas duris.
Tvirtinimo taškai įrengti kiekvienų
durelių rėme automobilio kėbule.
